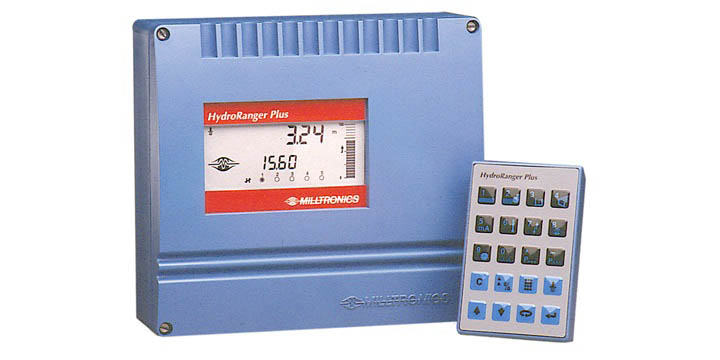

HydroRanger Plus Ультразвуковые преобразователи для непрерывного измерения уровня

Ультразвуковые преобразователи Siemens HydroRanger Plus (серия 7ML10). Обзор

HydroRanger Plus (7ML10) — это универсальный микропроцессорный контроллер (преобразователь) для непрерывного измерения уровня жидкостей и сыпучих материалов. Он не просто измеряет расстояние, а выполняет функции полноценного контроллера: автоматически управляет работой насосных групп, рассчитывает объем в резервуарах сложной формы и измеряет расход воды в открытых каналах.

Преобразователь HYDRORANGER PLUS работает в паре с внешними ультразвуковыми датчиками серии EchoMax

Преимущества

• Многозадачность (3 в 1): Сочетает в себе измерение уровня, дифференциальный контроль (разность уровней) и вычисление расхода на водосливах / в открытых каналах
• Продвинутое управление насосами: Встроенные алгоритмы поддерживают ротацию насосов (для их равномерного износа), задержку пуска (защита от скачков тока) и энергосберегающие режимы (работа в часы низких тарифов)
• Подавление ложных эхо-сигналов: Технология Sonic Intelligence отсекает помехи от внутренних конструкций резервуара (мешалок, лестниц, налипаний), гарантируя точные показания
• Универсальность монтажа: Линейка предлагает три типа корпусов под любые задачи — настенный полевой корпус, врезной панельный монтаж или вставной модуль в 19-дюймовую стойку
• Бесконтактная настройка: Программирование прибора выполняется безопасно и быстро с помощью ИК-пульта через лицевую панель, без необходимости открывать корпус

Область применения

Прибор разработан специально для водопроводно-канализационного хозяйства (ВКХ), добывающей промышленности и муниципальных служб:

• Канализационные насосные станции (КНС): Автоматическое управление пуском и остановом дренажных и фекальных насосов в шахтах и колодцах
• Резервуары общего назначения: Измерение запасов питьевой воды, стоков, умеренно агрессивных химикатов и жидких шламов
• Открытые каналы и очистные сооружения: Учет расхода воды и сточных вод на водосливах, лотках Паршалла и в вентиляционных шахтах
• Горнодобывающая промышленность: Контроль заполнения бункеров, зумпфов и технологических емкостей в подземных выработках (благодаря специальным допускам безопасности)

Техническая документация

• HYDRORANGER-PLUS.pdf
  размер: 2.44 Мб, страниц: 169

Информация для заказа Siemens HydroRanger Plus (7ML10)

• 7ML1025-1CD01HYDRORANGER PLUS, УЛЬТРАЗВУКОВОЙ ПРЕОБРАЗОВАТЕЛЬ ДЛЯ УПРАВЛЕНИЯ НАСОСАМИ В ШАХТАХ И РЕЗЕРВУАРАХ,ДИФФ. ИЗМЕРЕНИЯ И ИЗМЕРЕНИЯ В ОТКРЫТЫХ КАНАЛАХ, С ФУНКЦИЕЙ ЭНЕРГОСБЕРЕЖЕНИЯ, ДИАПАЗОН ИЗМЕРЕНИЯ 0,3 M ДО 15M, УСТАНОВКА В ПАНЕЛЬ ИСПОЛНЕНИЕ ДЛЯ 19 ВСТАВНОГО МОДУЛЯ ДОПУСКИ: CE (EN61326), CSA NRTL/C, FM ПИТАНИЕ :. 230 VAC, 9—30 VDC Инструкция по эксплуатации не входит в комплект поставки С ДИСПЛЕЕМ С ПОДСВЕТКОЙ (ТОЛЬКО ДЛЯ ПРИБОРОВ С CE97 ДОПУСКОМ)
• 7ML1025-2CD01HYDRORANGER PLUS, УЛЬТРАЗВУКОВОЙ ПРЕОБРАЗОВАТЕЛЬ ДЛЯ УПРАВЛЕНИЯ НАСОСАМИ В ШАХТАХ И РЕЗЕРВУАРАХ,ДИФФ. ИЗМЕРЕНИЯ И ИЗМЕРЕНИЯ В ОТКРЫТЫХ КАНАЛАХ, С ФУНКЦИЕЙ ЭНЕРГОСБЕРЕЖЕНИЯ, ДИАПАЗОН ИЗМЕРЕНИЯ 0,3 M ДО 15M, УСТАНОВКА В ПАНЕЛЬ ИСПОЛНЕНИЕ ДЛЯ ПАНЕЛЬНОГО МОНТАЖА ДОПУСКИ: CE (EN61326), CSA NRTL/C, FM ПИТАНИЕ :. 230 VAC, 9—30 VDC Инструкция по эксплуатации не входит в комплект поставки С ДИСПЛЕЕМ С ПОДСВЕТКОЙ (ТОЛЬКО ДЛЯ ПРИБОРОВ С CE97 ДОПУСКОМ)
• 7ML1028-4AC10HYDRORANGER PLUS, УЛЬТРАЗВУКОВОЙ ПРЕОБРАЗОВАТЕЛЬ ДЛЯ УПРАВЛЕНИЯ НАСОСАМИ В ШАХТАХ И РЕЗЕРВУАРАХ,ДИФФ. ИЗМЕРЕНИЯ И ИЗМЕРЕНИЯ В ОТКРЫТЫХ КАНАЛАХ, С ФУНКЦИЕЙ ЭНЕРГОСБЕРЕЖЕНИЯ, ДИАПАЗОН ИЗМЕРЕНИЯ 0,3 M ДО 15M, ПОЛЕВОЙ КОРПУС ПИТАНИЕ :. 230 VAC, 9-30 VDC БЕЗ ИНСТРУКЦИИ ПО ЭКСПЛУАТАЦИИ APPROVALS: . CE, FM GENERAL PURPOSE, CSA CLASS 1 DIV. 2 СТАНДАРТНЫЙ КОРПУС (description not available)
