ECHOMAX XRS-5 Ультразвуковые датчики

ECHOMAX XRS-5 Ультразвуковые датчики. Обзор

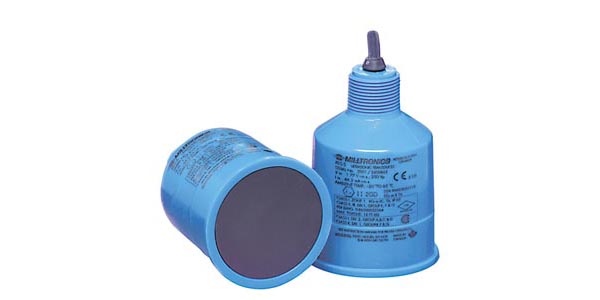

Siemens EchoMax XRS-5 — это специализированная серия высокочастотных ультразвуковых датчиков (трансдьюсеров) для непрерывного бесконтактного измерения уровня жидкостей, стоков и шламов. Приборы обладают компактными размерами и малым конусом распространения сигнала в 10°, что позволяет эффективно использовать их в узких пространствах. Датчик измеряет уровень в диапазоне от 0,3 до 8 метров и работает исключительно в связке с внешними преобразователями / контроллерами Siemens (такими как MultiRanger, HydroRanger или SITRANS LUT400).

Преимущества

• Минимальная мертвая зона: Прибор уверенно измеряет уровень на расстоянии всего 30 см от лицевой панели, позволяя максимально эффективно использовать полезный объем резервуара
• Узконаправленный луч: Фокусировка ультразвукового луча минимизирует риски возникновения ложных эхо-сигналов от неровных стен колодцев, лестниц и внутренних креплений
• Устойчивость к экстремальным условиям: Корпус датчика полностью герметичен (класс защиты IP68) и выполнен из прочного CSM-каучука (хлорсульфированного полиэтилена), устойчивого к УФ-излучению, химикатам и механическим воздействиям
• Встроенный термодатчик: Обеспечивает мгновенную температурную компенсацию, сохраняя высокую точность измерений при изменении погодных или технологических условий
• Защита от затопления (Submergence Shield): Опциональная конструкция защитного экрана позволяет прибору сохранять работоспособность и не выдавать ложные ошибки даже при полном погружении под воду
• Гибкость монтажа: Доступны версии со стандартным резьбовым креплением (серия 7ML1105) и модификации со встроенными заводскими фланцами различных стандартов (серия 7ML1106)

Область применения

Серия EchoMax XRS-5 является промышленным стандартом для автоматизации объектов водоснабжения и экологического мониторинга:

• Канализационные насосные станции (КНС): Измерение уровня сточных вод в узких приемных колодцах, шахтах и септиках
• Открытые каналы и водосливы: Контроль расхода воды на экологических и очистных сооружениях (благодаря высокой точности на малых дистанциях)
• Узкие колодцы и лотки: Измерение уровня в ливневых коллекторах, технологических приямках и дренажных системах
• Емкости с жидкими химикатами: Мониторинг запасов реагентов, кислот и щелочей средней агрессивности на промышленных предприятиях

Техническая документация

• Echomax-XPS-XRS-STH.pdf
  размер: 1.01 Мб, страниц: 29
• XRS-5.pdf
  размер: 524.49 Кб, страниц: 14

Информация для заказа датчиков Siemens ECHOMAX XRS-5

• 7ML1105-1AA11-0AEchomax XRS-5 Преобразователь: С углом луча 10', XRS-5 обеспечивает надежный, непрерывный контроль уровня жидкостей и жидких растворов в узких станционных скважинах лифта, каналах, плотинах и фильтрующих слоях. Измерение диапазона: минимум 0.3 м (1 фут), максимум 8 м (26 футов) ПРИСОЕДИНЕНИЕ К ПРОЦЕССУ: 1 NPT ((КОНИЧЕСКАЯ), ANSI/ASME B1.20.1) ДЛИНА КАБЕЛЯ: 5 М (16,40 ФУТА) ОБЛИЦОВКА: СТАНДАРТНАЯ (CSM РЕЗИНА) ДОПУСКИ: CSA КЛАСС I КАТ. 1, ГРУППА A,B,C,D, КЛАСС II КАТ. 1, ГРУППА E, F, G, КЛАСС III (описание отсутствует) (описание отсутствует) МОНТАЖНЫЙ ФЛАНЕЦ (МОНТАЖ ЗАПОДЛИЦО) НЕТ
• 7ML1105-1BA11-0AEchomax XRS-5 Преобразователь: С углом луча 10', XRS-5 обеспечивает надежный, непрерывный контроль уровня жидкостей и жидких растворов в узких станционных скважинах лифта, каналах, плотинах и фильтрующих слоях. Измерение диапазона: минимум 0.3 м (1 фут), максимум 8 м (26 футов) ПРИСОЕДИНЕНИЕ К ПРОЦЕССУ: 1 NPT ((КОНИЧЕСКАЯ), ANSI/ASME B1.20.1) ДЛИНА КАБЕЛЯ: 10 М (32,81 ФУТА) ОБЛИЦОВКА: СТАНДАРТНАЯ (CSM РЕЗИНА) ДОПУСКИ: CSA КЛАСС I КАТ. 1, ГРУППА A,B,C,D, КЛАСС II КАТ. 1, ГРУППА E, F, G, КЛАСС III (описание отсутствует) (описание отсутствует) МОНТАЖНЫЙ ФЛАНЕЦ (МОНТАЖ ЗАПОДЛИЦО) НЕТ
• 7ML1105-1CA11-0AEchomax XRS-5 Преобразователь: С углом луча 10', XRS-5 обеспечивает надежный, непрерывный контроль уровня жидкостей и жидких растворов в узких станционных скважинах лифта, каналах, плотинах и фильтрующих слоях. Измерение диапазона: минимум 0.3 м (1 фут), максимум 8 м (26 футов) ПРИСОЕДИНЕНИЕ К ПРОЦЕССУ: 1 NPT ((КОНИЧЕСКАЯ), ANSI/ASME B1.20.1) ДЛИНА КАБЕЛЯ: 30 М (98,43 ФУТА) ОБЛИЦОВКА: СТАНДАРТНАЯ (CSM РЕЗИНА) ДОПУСКИ: CSA КЛАСС I КАТ. 1, ГРУППА A,B,C,D, КЛАСС II КАТ. 1, ГРУППА E, F, G, КЛАСС III (описание отсутствует) (описание отсутствует) МОНТАЖНЫЙ ФЛАНЕЦ (МОНТАЖ ЗАПОДЛИЦО) НЕТ
• 7ML1106-1AA20-0AECHOMAX XRS-5 СЕНСОР, С МАЛЫМ КОНУСОМ РАСПРОСТРАНЕНИЯ СИГНАЛА В 10 ГРАД XRS-5 ПОЗВОЛЯЕТ НАДЕЖНО ИЗМЕРЯТЬ УРОВЕНЬ ЖИДКОСТЕЙ И ШЛАММОВ В УЗКИХ ШАХТНЫХ СТВОЛАХ И КАНАЛАХ, ДИАПАЗОН ИЗМЕРЕНИЯ MIN. 0,3 M, MAX. 8 M Подключение к процессу 1“ NPT [(Taper), ANSI/ASME B1.20.1] ДЛИНА КАБЕЛЯ : 5 МЕТРОВ СТАНДАРТНОЕ ПОКРЫТИЕ ДОПУСКИ: FM КЛАСС I ЗОНА 1, ATEX II 2G, CSA КЛАСС I КАТ. 2, SAA EX S КЛАСС I ЗОНА 1 & DIP PRACTICE A ЗОНА 20 Инструкция по эксплуатации не входит в комплект поставки (описание отсутствует) Монтажный фланец: Без фланца
• 7ML1106-1BA20-0AECHOMAX XRS-5 СЕНСОР, С МАЛЫМ КОНУСОМ РАСПРОСТРАНЕНИЯ СИГНАЛА В 10 ГРАД XRS-5 ПОЗВОЛЯЕТ НАДЕЖНО ИЗМЕРЯТЬ УРОВЕНЬ ЖИДКОСТЕЙ И ШЛАММОВ В УЗКИХ ШАХТНЫХ СТВОЛАХ И КАНАЛАХ, ДИАПАЗОН ИЗМЕРЕНИЯ MIN. 0,3 M, MAX. 8 M Подключение к процессу 1“ NPT [(Taper), ANSI/ASME B1.20.1] ДЛИНА КАБЕЛЯ : 10 МЕТРОВ СТАНДАРТНОЕ ПОКРЫТИЕ ДОПУСКИ: FM КЛАСС I ЗОНА 1, ATEX II 2G, CSA КЛАСС I КАТ. 2, SAA EX S КЛАСС I ЗОНА 1 & DIP PRACTICE A ЗОНА 20 Инструкция по эксплуатации не входит в комплект поставки (описание отсутствует) Монтажный фланец: Без фланца
• 7ML1106-1BA20-0DECHOMAX XRS-5 СЕНСОР, С МАЛЫМ КОНУСОМ РАСПРОСТРАНЕНИЯ СИГНАЛА В 10 ГРАД XRS-5 ПОЗВОЛЯЕТ НАДЕЖНО ИЗМЕРЯТЬ УРОВЕНЬ ЖИДКОСТЕЙ И ШЛАММОВ В УЗКИХ ШАХТНЫХ СТВОЛАХ И КАНАЛАХ, ДИАПАЗОН ИЗМЕРЕНИЯ MIN. 0,3 M, MAX. 8 M Подключение к процессу 1“ NPT [(Taper), ANSI/ASME B1.20.1] ДЛИНА КАБЕЛЯ : 10 МЕТРОВ СТАНДАРТНОЕ ПОКРЫТИЕ ДОПУСКИ: FM КЛАСС I ЗОНА 1, ATEX II 2G, CSA КЛАСС I КАТ. 2, SAA EX S КЛАСС I ЗОНА 1 & DIP PRACTICE A ЗОНА 20 Инструкция по эксплуатации не входит в комплект поставки (описание отсутствует) Монтажный фланец: 6“ ASME, 150 фунтов, плоская поверхность
• 7ML1106-1BB20-0KECHOMAX XRS-5 СЕНСОР, С МАЛЫМ КОНУСОМ РАСПРОСТРАНЕНИЯ СИГНАЛА В 10 ГРАД XRS-5 ПОЗВОЛЯЕТ НАДЕЖНО ИЗМЕРЯТЬ УРОВЕНЬ ЖИДКОСТЕЙ И ШЛАММОВ В УЗКИХ ШАХТНЫХ СТВОЛАХ И КАНАЛАХ, ДИАПАЗОН ИЗМЕРЕНИЯ MIN. 0,3 M, MAX. 8 M Подключение к процессу 1“ NPT [(Taper), ANSI/ASME B1.20.1] ДЛИНА КАБЕЛЯ : 10 МЕТРОВ ТЕФЛОНОВОЕ ПОКРЫТИЕ (ТОЛЬКО ДЛЯ ФЛАНЦЕВОГО ИСПОЛНЕНИЯ ) ДОПУСКИ: FM КЛАСС I ЗОНА 1, ATEX II 2G, CSA КЛАСС I КАТ. 2, SAA EX S КЛАСС I ЗОНА 1 & DIP PRACTICE A ЗОНА 20 Инструкция по эксплуатации не входит в комплект поставки (описание отсутствует) Монтажный фланец: DN 100, PN 10/16, тип A, плоская поверхность
• 7ML1106-1CA20-0AECHOMAX XRS-5 СЕНСОР, С МАЛЫМ КОНУСОМ РАСПРОСТРАНЕНИЯ СИГНАЛА В 10 ГРАД XRS-5 ПОЗВОЛЯЕТ НАДЕЖНО ИЗМЕРЯТЬ УРОВЕНЬ ЖИДКОСТЕЙ И ШЛАММОВ В УЗКИХ ШАХТНЫХ СТВОЛАХ И КАНАЛАХ, ДИАПАЗОН ИЗМЕРЕНИЯ MIN. 0,3 M, MAX. 8 M Подключение к процессу 1“ NPT [(Taper), ANSI/ASME B1.20.1] ДЛИНА КАБЕЛЯ : 30 МЕТРОВ СТАНДАРТНОЕ ПОКРЫТИЕ ДОПУСКИ: FM КЛАСС I ЗОНА 1, ATEX II 2G, CSA КЛАСС I КАТ. 2, SAA EX S КЛАСС I ЗОНА 1 & DIP PRACTICE A ЗОНА 20 Инструкция по эксплуатации не входит в комплект поставки (описание отсутствует) Монтажный фланец: Без фланца
• 7ML1106-1CA20-0DECHOMAX XRS-5 СЕНСОР, С МАЛЫМ КОНУСОМ РАСПРОСТРАНЕНИЯ СИГНАЛА В 10 ГРАД XRS-5 ПОЗВОЛЯЕТ НАДЕЖНО ИЗМЕРЯТЬ УРОВЕНЬ ЖИДКОСТЕЙ И ШЛАММОВ В УЗКИХ ШАХТНЫХ СТВОЛАХ И КАНАЛАХ, ДИАПАЗОН ИЗМЕРЕНИЯ MIN. 0,3 M, MAX. 8 M Подключение к процессу 1“ NPT [(Taper), ANSI/ASME B1.20.1] ДЛИНА КАБЕЛЯ : 30 МЕТРОВ СТАНДАРТНОЕ ПОКРЫТИЕ ДОПУСКИ: FM КЛАСС I ЗОНА 1, ATEX II 2G, CSA КЛАСС I КАТ. 2, SAA EX S КЛАСС I ЗОНА 1 & DIP PRACTICE A ЗОНА 20 Инструкция по эксплуатации не входит в комплект поставки (описание отсутствует) Монтажный фланец: 6“ ASME, 150 фунтов, плоская поверхность
• 7ML1106-1CA20-0KECHOMAX XRS-5 СЕНСОР, С МАЛЫМ КОНУСОМ РАСПРОСТРАНЕНИЯ СИГНАЛА В 10 ГРАД XRS-5 ПОЗВОЛЯЕТ НАДЕЖНО ИЗМЕРЯТЬ УРОВЕНЬ ЖИДКОСТЕЙ И ШЛАММОВ В УЗКИХ ШАХТНЫХ СТВОЛАХ И КАНАЛАХ, ДИАПАЗОН ИЗМЕРЕНИЯ MIN. 0,3 M, MAX. 8 M Подключение к процессу 1“ NPT [(Taper), ANSI/ASME B1.20.1] ДЛИНА КАБЕЛЯ : 30 МЕТРОВ СТАНДАРТНОЕ ПОКРЫТИЕ ДОПУСКИ: FM КЛАСС I ЗОНА 1, ATEX II 2G, CSA КЛАСС I КАТ. 2, SAA EX S КЛАСС I ЗОНА 1 & DIP PRACTICE A ЗОНА 20 Инструкция по эксплуатации не входит в комплект поставки (описание отсутствует) Монтажный фланец: DN 100, PN 10/16, тип A, плоская поверхность
• 7ML1106-2AA20-0AECHOMAX XRS-5 СЕНСОР, С МАЛЫМ КОНУСОМ РАСПРОСТРАНЕНИЯ СИГНАЛА В 10 ГРАД XRS-5 ПОЗВОЛЯЕТ НАДЕЖНО ИЗМЕРЯТЬ УРОВЕНЬ ЖИДКОСТЕЙ И ШЛАММОВ В УЗКИХ ШАХТНЫХ СТВОЛАХ И КАНАЛАХ, ДИАПАЗОН ИЗМЕРЕНИЯ MIN. 0,3 M, MAX. 8 M Подключение к процессу R 1“ [ (BSPT), EN 10226] ДЛИНА КАБЕЛЯ : 5 МЕТРОВ СТАНДАРТНОЕ ПОКРЫТИЕ ДОПУСКИ: FM КЛАСС I ЗОНА 1, ATEX II 2G, CSA КЛАСС I КАТ. 2, SAA EX S КЛАСС I ЗОНА 1 & DIP PRACTICE A ЗОНА 20 Инструкция по эксплуатации не входит в комплект поставки (описание отсутствует) Монтажный фланец: Без фланца
• 7ML1106-2BA20-0AECHOMAX XRS-5 СЕНСОР, С МАЛЫМ КОНУСОМ РАСПРОСТРАНЕНИЯ СИГНАЛА В 10 ГРАД XRS-5 ПОЗВОЛЯЕТ НАДЕЖНО ИЗМЕРЯТЬ УРОВЕНЬ ЖИДКОСТЕЙ И ШЛАММОВ В УЗКИХ ШАХТНЫХ СТВОЛАХ И КАНАЛАХ, ДИАПАЗОН ИЗМЕРЕНИЯ MIN. 0,3 M, MAX. 8 M Подключение к процессу R 1“ [ (BSPT), EN 10226] ДЛИНА КАБЕЛЯ : 10 МЕТРОВ СТАНДАРТНОЕ ПОКРЫТИЕ ДОПУСКИ: FM КЛАСС I ЗОНА 1, ATEX II 2G, CSA КЛАСС I КАТ. 2, SAA EX S КЛАСС I ЗОНА 1 & DIP PRACTICE A ЗОНА 20 Инструкция по эксплуатации не входит в комплект поставки (описание отсутствует) Монтажный фланец: Без фланца
• 7ML1106-2CA20-0AECHOMAX XRS-5 СЕНСОР, С МАЛЫМ КОНУСОМ РАСПРОСТРАНЕНИЯ СИГНАЛА В 10 ГРАД XRS-5 ПОЗВОЛЯЕТ НАДЕЖНО ИЗМЕРЯТЬ УРОВЕНЬ ЖИДКОСТЕЙ И ШЛАММОВ В УЗКИХ ШАХТНЫХ СТВОЛАХ И КАНАЛАХ, ДИАПАЗОН ИЗМЕРЕНИЯ MIN. 0,3 M, MAX. 8 M Подключение к процессу R 1“ [ (BSPT), EN 10226] ДЛИНА КАБЕЛЯ : 30 МЕТРОВ СТАНДАРТНОЕ ПОКРЫТИЕ ДОПУСКИ: FM КЛАСС I ЗОНА 1, ATEX II 2G, CSA КЛАСС I КАТ. 2, SAA EX S КЛАСС I ЗОНА 1 & DIP PRACTICE A ЗОНА 20 Инструкция по эксплуатации не входит в комплект поставки (описание отсутствует) Монтажный фланец: Без фланца
• 7ML1106-2CA23-0AECHOMAX XRS-5 СЕНСОР, С МАЛЫМ INSTRUCTION MANUAL SPANISH КОНУСОМ РАСПРОСТРАНЕНИЯ СИГНАЛА В 10 ГРАД XRS-5 ПОЗВОЛЯЕТ НАДЕЖНО ИЗМЕРЯТЬ УРОВЕНЬ ЖИДКОСТЕЙ И ШЛАММОВ В УЗКИХ ШАХТНЫХ СТВОЛАХ И КАНАЛАХ, ДИАПАЗОН ИЗМЕРЕНИЯ MIN. 0,3 M, MAX. 8 M МОНТАЖНАЯ РЕЗЬБА : 1 ZOLL BSP ДЛИНА КАБЕЛЯ : 30 МЕТРОВ СТАНДАРТНОЕ ПОКРЫТИЕ ДОПУСКИ: FM КЛАСС I ЗОНА 1, ATEX II 2G, CSA КЛАСС I КАТ. 2, SAA EX S КЛАСС I ЗОНА 1 & DIP PRACTICE A ЗОНА 20 (описание отсутствует) БЕЗ МОНТАЖНОГО ФЛАНЦА
• 7ML1106-2CA24-0AECHOMAX XRS-5 СЕНСОР, С МАЛЫМ INSTRUCTION MANUAL GERMAN КОНУСОМ РАСПРОСТРАНЕНИЯ СИГНАЛА В 10 ГРАД XRS-5 ПОЗВОЛЯЕТ НАДЕЖНО ИЗМЕРЯТЬ УРОВЕНЬ ЖИДКОСТЕЙ И ШЛАММОВ В УЗКИХ ШАХТНЫХ СТВОЛАХ И КАНАЛАХ, ДИАПАЗОН ИЗМЕРЕНИЯ MIN. 0,3 M, MAX. 8 M МОНТАЖНАЯ РЕЗЬБА : 1 ZOLL BSP ДЛИНА КАБЕЛЯ : 30 МЕТРОВ СТАНДАРТНОЕ ПОКРЫТИЕ ДОПУСКИ: FM КЛАСС I ЗОНА 1, ATEX II 2G, CSA КЛАСС I КАТ. 2, SAA EX S КЛАСС I ЗОНА 1 & DIP PRACTICE A ЗОНА 20 (описание отсутствует) БЕЗ МОНТАЖНОГО ФЛАНЦА
