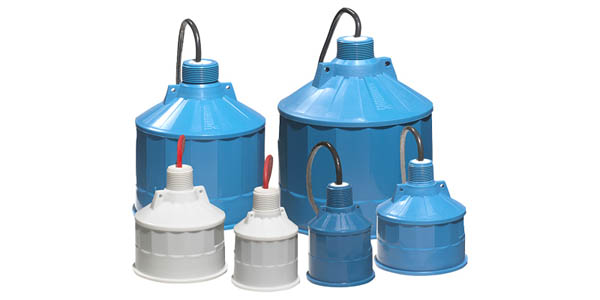

ECHOMAX XPS-30 Ультразвуковые датчики

ECHOMAX XPS-30 Ультразвуковые датчики. Обзор

Siemens EchoMax XPS-30 (7ML1123) — это сверхмощный промышленный ультразвуковой датчик (трансдьюсер) максимальной дальности для непрерывного бесконтактного измерения уровня жидкостей и тяжелых сыпучих материалов. Прибор обладает внушительным диапазоном измерения от 0,6 до 30 метров. Благодаря работе на низкой частоте, датчик обладает колоссальной пробивной способностью акустического луча, что делает его незаменимым в глубоких шахтах и на крупных складах сыпучих продуктов.

Датчик работает только в связке с внешними преобразователями Siemens (например, HydroRanger или MultiRanger), отправляя звуковой импульс и принимая эхо-сигнал от поверхности материала

Преимущества

• Максимальная дальность в линейке (до 30 метров): Позволяет закрывать задачи измерения уровня на масштабных промышленных объектах, где стандартные ультразвуковые датчики бессильны
• Экстремальная пробивная способность: Низкочастотный импульс эффективно проходит сквозь плотные облака пыли, густой пар, туман и пену, обеспечивая стабильный прием эха от поверхности
• Надежная герметизация: Полностью закрытый литой корпус (класс защиты IP68) защищен от коррозии, влаги и воздействия агрессивных газов. Конструкция выдерживает аварийное затопление без потери работоспособности
• Интегрированная температурная компенсация: Встроенный термодатчик мгновенно реагирует на изменение температуры в резервуаре (в диапазоне от -40 до +95 °C) и автоматически корректирует скорость звука для сохранения высокой точности
• Специальные опции для тяжелых условий: Доступны модификации со специальной шумопоглощающей накладкой на излучателе, которая минимизирует ложные отражения при загрузке пылящих материалов в силосы

Область применения

Серия XPS-30 применяется на самых сложных участках тяжелой промышленности, добывающего сектора и крупной логистики:

• Высокие силосы и склады хранения: Мониторинг уровня цемента, извести, гипса, зерна, угля и руды в глубоких накопительных бункерах
• Горнодобывающая промышленность: Измерение уровня в дробильных установках, подземных зумпфах, рудоспусках и карьерных резервуарах
• Крупные очистные сооружения и гидротехнические узлы: Контроль уровня в глубоких водозаборных шахтах, магистральных канализационных коллекторах и водохранилищах
• Нефтехимические комплексы: Мониторинг остатков в масштабных резервуарах хранения нефтешламов и мазутных хозяйствах

Техническая документация

• Echomax-XPS-XRS-STH.pdf
  размер: 1.01 Мб, страниц: 29

Информация для заказа датчиков Siemens ECHOMAX XPS-30

• 7ML1123-0BA50ECHOMAX XPS-30 СЕНСОР, ВЫСОКОЧАСТОТНЫЙ УЛЬТРАЗВУКОВОЙ СЕНСОР ДЛЯ ШИРОКОЙ ОБЛАСТИ ПРИМЕНЕНИЯ, ИЗМЕРЕНИЕ УРОВНЯ ЖИДКОСТЕЙ И СЫПУЧИХ ПРОДУКТОВ, С ВСТРОЕННЫМ ТЕМПЕРАТУРНЫМ СЕНСОРОМ, ДИАПАЗОН ИЗМЕРЕНИЯ MIN. 0,6 M, MAX. 30 M МОНТАЖНАЯ РЕЗЬБА : 1 ZOLL NPT СТАНДАРТНОЕ ПОКРЫТИЕ ДЛИНА КАБЕЛЯ : 5 МЕТРОВ,. БЕЗ МОНТАЖНОГО ФЛАНЦА ДОПУСКИ: ATEX II 2G 1D, FM КЛАСС 1 КАТ. 2 SAA БЕЗ ИНСТРУКЦИИ ПО ЭКСПЛУАТАЦИИ
• 7ML1123-0CA50ECHOMAX XPS-30 СЕНСОР, ВЫСОКОЧАСТОТНЫЙ УЛЬТРАЗВУКОВОЙ СЕНСОР ДЛЯ ШИРОКОЙ ОБЛАСТИ ПРИМЕНЕНИЯ, ИЗМЕРЕНИЕ УРОВНЯ ЖИДКОСТЕЙ И СЫПУЧИХ ПРОДУКТОВ, С ВСТРОЕННЫМ ТЕМПЕРАТУРНЫМ СЕНСОРОМ, ДИАПАЗОН ИЗМЕРЕНИЯ MIN. 0,6 M, MAX. 30 M МОНТАЖНАЯ РЕЗЬБА : 1 ZOLL NPT СТАНДАРТНОЕ ПОКРЫТИЕ ДЛИНА КАБЕЛЯ : 10 МЕТРОВ,. БЕЗ МОНТАЖНОГО ФЛАНЦА ДОПУСКИ: ATEX II 2G 1D, FM КЛАСС 1 КАТ. 2 SAA БЕЗ ИНСТРУКЦИИ ПО ЭКСПЛУАТАЦИИ
• 7ML1123-0EA50ECHOMAX XPS-30 СЕНСОР, ВЫСОКОЧАСТОТНЫЙ УЛЬТРАЗВУКОВОЙ СЕНСОР ДЛЯ ШИРОКОЙ ОБЛАСТИ ПРИМЕНЕНИЯ, ИЗМЕРЕНИЕ УРОВНЯ ЖИДКОСТЕЙ И СЫПУЧИХ ПРОДУКТОВ, С ВСТРОЕННЫМ ТЕМПЕРАТУРНЫМ СЕНСОРОМ, ДИАПАЗОН ИЗМЕРЕНИЯ MIN. 0,6 M, MAX. 30 M МОНТАЖНАЯ РЕЗЬБА : 1 ZOLL NPT СТАНДАРТНОЕ ПОКРЫТИЕ ДЛИНА КАБЕЛЯ : 30 МЕТРОВ,. БЕЗ МОНТАЖНОГО ФЛАНЦА ДОПУСКИ: ATEX II 2G 1D, FM КЛАСС 1 КАТ. 2 SAA БЕЗ ИНСТРУКЦИИ ПО ЭКСПЛУАТАЦИИ
• 7ML1123-0EJ50ECHOMAX XPS-30 СЕНСОР, ВЫСОКОЧАСТОТНЫЙ УЛЬТРАЗВУКОВОЙ СЕНСОР ДЛЯ ШИРОКОЙ ОБЛАСТИ ПРИМЕНЕНИЯ, ИЗМЕРЕНИЕ УРОВНЯ ЖИДКОСТЕЙ И СЫПУЧИХ ПРОДУКТОВ, С ВСТРОЕННЫМ ТЕМПЕРАТУРНЫМ СЕНСОРОМ, ДИАПАЗОН ИЗМЕРЕНИЯ MIN. 0,6 M, MAX. 30 M МОНТАЖНАЯ РЕЗЬБА : 1 ZOLL NPT СТАНДАРТНОЕ ПОКРЫТИЕ ДЛИНА КАБЕЛЯ : 30 МЕТРОВ,. ФЛАНЕЦ DN 150, PN 10/16, ДОПУСКИ: ATEX II 2G 1D, FM КЛАСС 1 КАТ. 2 SAA БЕЗ ИНСТРУКЦИИ ПО ЭКСПЛУАТАЦИИ
• 7ML1123-0FA50ECHOMAX XPS-30 СЕНСОР, ВЫСОКОЧАСТОТНЫЙ УЛЬТРАЗВУКОВОЙ СЕНСОР ДЛЯ ШИРОКОЙ ОБЛАСТИ ПРИМЕНЕНИЯ, ИЗМЕРЕНИЕ УРОВНЯ ЖИДКОСТЕЙ И СЫПУЧИХ ПРОДУКТОВ, С ВСТРОЕННЫМ ТЕМПЕРАТУРНЫМ СЕНСОРОМ, ДИАПАЗОН ИЗМЕРЕНИЯ MIN. 0,6 M, MAX. 30 M МОНТАЖНАЯ РЕЗЬБА : 1 ZOLL NPT СТАНДАРТНОЕ ПОКРЫТИЕ ДЛИНА КАБЕЛЯ : 50 МЕТРОВ,. БЕЗ МОНТАЖНОГО ФЛАНЦА ДОПУСКИ: ATEX II 2G 1D, FM КЛАСС 1 КАТ. 2 SAA БЕЗ ИНСТРУКЦИИ ПО ЭКСПЛУАТАЦИИ
• 7ML1123-0FJ50ECHOMAX XPS-30 СЕНСОР, ВЫСОКОЧАСТОТНЫЙ УЛЬТРАЗВУКОВОЙ СЕНСОР ДЛЯ ШИРОКОЙ ОБЛАСТИ ПРИМЕНЕНИЯ, ИЗМЕРЕНИЕ УРОВНЯ ЖИДКОСТЕЙ И СЫПУЧИХ ПРОДУКТОВ, С ВСТРОЕННЫМ ТЕМПЕРАТУРНЫМ СЕНСОРОМ, ДИАПАЗОН ИЗМЕРЕНИЯ MIN. 0,6 M, MAX. 30 M МОНТАЖНАЯ РЕЗЬБА : 1 ZOLL NPT СТАНДАРТНОЕ ПОКРЫТИЕ ДЛИНА КАБЕЛЯ : 50 МЕТРОВ,. ФЛАНЕЦ DN 150, PN 10/16, ДОПУСКИ: ATEX II 2G 1D, FM КЛАСС 1 КАТ. 2 SAA БЕЗ ИНСТРУКЦИИ ПО ЭКСПЛУАТАЦИИ
• 7ML1123-1BA50ECHOMAX XPS-30 СЕНСОР, ВЫСОКОЧАСТОТНЫЙ УЛЬТРАЗВУКОВОЙ СЕНСОР ДЛЯ ШИРОКОЙ ОБЛАСТИ ПРИМЕНЕНИЯ, ИЗМЕРЕНИЕ УРОВНЯ ЖИДКОСТЕЙ И СЫПУЧИХ ПРОДУКТОВ, С ВСТРОЕННЫМ ТЕМПЕРАТУРНЫМ СЕНСОРОМ, ДИАПАЗОН ИЗМЕРЕНИЯ MIN. 0,6 M, MAX. 30 M МОНТАЖНАЯ РЕЗЬБА : 1 ZOLL NPT ВСПЕНЕННОЕ ПОКРЫТИЕ, НЕ ДЛЯ СЕНСОРОВ С ФЛАНЦАМИ ДЛИНА КАБЕЛЯ : 5 МЕТРОВ,. БЕЗ МОНТАЖНОГО ФЛАНЦА ДОПУСКИ: ATEX II 2G 1D, FM КЛАСС 1 КАТ. 2 SAA БЕЗ ИНСТРУКЦИИ ПО ЭКСПЛУАТАЦИИ
• 7ML1123-1CA50ECHOMAX XPS-30 СЕНСОР, ВЫСОКОЧАСТОТНЫЙ УЛЬТРАЗВУКОВОЙ СЕНСОР ДЛЯ ШИРОКОЙ ОБЛАСТИ ПРИМЕНЕНИЯ, ИЗМЕРЕНИЕ УРОВНЯ ЖИДКОСТЕЙ И СЫПУЧИХ ПРОДУКТОВ, С ВСТРОЕННЫМ ТЕМПЕРАТУРНЫМ СЕНСОРОМ, ДИАПАЗОН ИЗМЕРЕНИЯ MIN. 0,6 M, MAX. 30 M МОНТАЖНАЯ РЕЗЬБА : 1 ZOLL NPT ВСПЕНЕННОЕ ПОКРЫТИЕ, НЕ ДЛЯ СЕНСОРОВ С ФЛАНЦАМИ ДЛИНА КАБЕЛЯ : 10 МЕТРОВ,. БЕЗ МОНТАЖНОГО ФЛАНЦА ДОПУСКИ: ATEX II 2G 1D, FM КЛАСС 1 КАТ. 2 SAA БЕЗ ИНСТРУКЦИИ ПО ЭКСПЛУАТАЦИИ
