Siemens SITRANS LG200 Радарные уровнемеры. Обзор

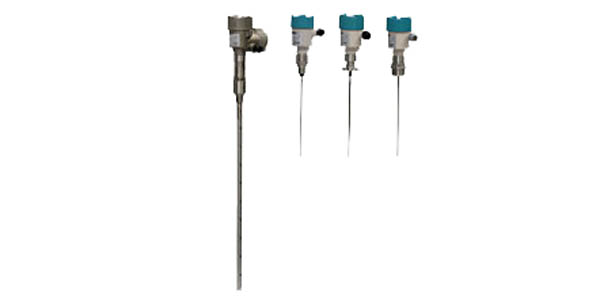

Siemens SITRANS LG200 (7ML1300) — это серия высокоточных микроимпульсных (волноводных) радарных уровнемеров для непрерывного измерения уровня и раздела фаз жидкостей, шламов, гранулята и сыпучих материалов. Прибор работает по принципу TDR (рефлектометрия детекции импульсов): высокочастотные электромагнитные импульсы направляются по металлическому стержню или тросу (зонду), отражаются от измеряемого продукта и возвращаются обратно. Это полностью автономный моноблок, которому внешний преобразователь не нужен.

Комлпект состоит из передатчика 7ML1300 и трубной антенны 7ML1410

Преимущества

• Независимость от внешних факторов: Радарный метод измерения не зависит от изменений плотности продукта, диэлектрической проницаемости, температуры, давления, наличия пара или сильного пыления в резервуаре
• Измерение раздела фаз (Level / Interface): Прибор способен одновременно определять не только общий уровень, но и четкую границу раздела двух разнородных жидкостей (например, уровня воды под слоем масла)
• Сверхвысокое давление и температура: Конструкция зондов позволяет использовать прибор в жестких промышленных реакторах и автоклавах при давлении до 431 бар и температурах от -196 до +425 °C
• Широкий выбор волноводных антенн: В зависимости от задачи электронная «голова» (передатчик) может оснащаться коаксиальными трубными (как код 7ML1410 в вашей таблице), стержневыми или тросовыми зондами.Высокая точность: Обеспечивает погрешность измерения до ±2,5 мм на дистанциях до 22,5 метров.

Область применения

Серия SITRANS LG200 применяется на самых ответственных и технологически сложных участках тяжелой промышленности:

• Нефтегазовая отрасль: Измерение уровня сырой нефти, сжиженных газов (СУГ), бензина, мазута, а также сепарация подтоварной воды (раздел фаз вода/нефть)
• Химическая и нефтехимическая промышленность: Контроль уровня в ректификационных колоннах, реакторах со смешивающими устройствами и емкостях с агрессивными растворителями под высоким давлением
• Энергетика и ТЭЦ: Контроль уровня питательной воды и конденсата в деаэраторах, подогревателях высокого давления и котлах-утилизаторах
• Фармацевтика и пищевое производство: Мониторинг технологических емкостей, где жидкие продукты могут сильно пениться (радар «прошивает» пену и видит реальное зеркало жидкости)

Техническая документация

• SITRANS-LG.pdf
  размер: 807.94 Кб, страниц: 45

Информация для заказа радарных уровнемеров Siemens SITRANS LG200

• 7ML1300-1AA11-1CA0радарный передатчик для низкого и среднего уровня, измерение уровня жидкостей и сыпучих продуктов, применяется при высоких температурах и давлениях, пары POWER: 24 V DC, 2-WIRE SIGNAL OUTPUT: 4-20 MA HART OPTIONS: SIGNAL OUTPUT STANDARD (SIL-1 APPROVED) description not available ENCLOSURE/LID: ALUMINUM CABLE INLET: 2 X M20 X 1.5, IP65 APPROVALS: EUROPE GENERAL PURPOSE AND INTRINSICALLY SAFE (ATEX II 1G EEX IA IIC T4) description not available description not available
• 7ML1300-1AA11-1DA0радарный передатчик для низкого и среднего уровня, измерение уровня жидкостей и сыпучих продуктов, применяется при высоких температурах и давлениях, пары POWER: 24 V DC, 2-WIRE SIGNAL OUTPUT: 4-20 MA HART OPTIONS: SIL-1 APPROVED (FMEDA ANALYSIS) SFF = 85.5 % (description not available) ENCLOSURE/LID: ALUMINUM CABLE INLET: 2 X M20 X 1.5, IP65 APPROVALS: EUROPE EXPLOSION PROOF (ATEX II 1/2 GD EEX D (IA) IIC T6) (description not available) (description not available)
• 7ML1300-1AA12-1CA0A GUIDED WAVE RADAR TRANSMITTER FOR SHORT AND MEDIUM RANGE LEVEL, LEVEL/INTERFACE AND VOLUME MEASUREMENT OF LIQUIDS AND SOLIDS, INCLUDING HIGH TEMPERATURE AND PRESSURE APPLICATIONS, AND STEAM. POWER: 24 V DC, 2-WIRE SIGNAL OUTPUT: 4-20 MA HART OPTIONS: SIL-1 APPROVED (FMEDA ANALYSIS) SFF = 85.5 % . ENCLOSURE/LID: ALUMINUM WITH GLASS WINDOW CABLE INLET: 2 X M20 X 1.5, IP65 APPROVALS: EUROPE GENERAL PURPOSE AND INTRINSICALLY SAFE (ATEX II 1G EEX IA IIC T4, IECEX EX IA IIC T4 GA) . .
