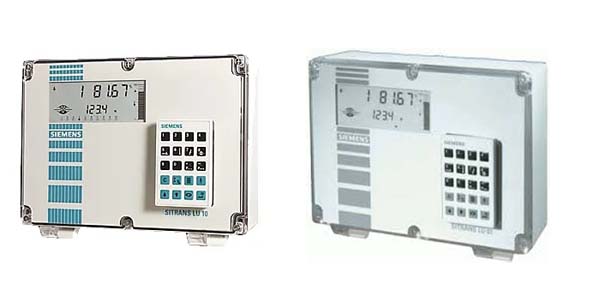

SITRANS LU 01 / LU 02 / LU 10 Ультразвуковые уровнемеры /контроллеры

Siemens SITRANS LU01 / LU02 / LU10 Многоканальные ультразвуковые уровнемеры /контроллеры. Обзор

Siemens SITRANS LU (серия 7ML500) — это промышленная линейка стационарных микропроцессорных контроллеров уровня дальнего радиуса действия, предназначенная для работы в паре с внешними ультразвуковыми датчиками EchoMax (7ML11...). Приборы обладают повышенной мощностью акустического сигнала и способны осуществлять высокоточный непрерывный мониторинг уровня жидкостей и сыпучих материалов в глубоких и технологически сложных резервуарах на расстоянии до 60 метров

Преимущества

• Экстремальная дальность измерения: Уверенно контролируют уровень в глубоких шахтах, высоких силосах и открытых карьерах (диапазон от 0,3 до 60 метров).
• Многоточечный сканирующий контроль: LU01 — контролирует 1 точку (один резервуар). LU02 — двухканальный прибор, контролирует до 2 точек одновременно. LU10 — мощный сканирующий процессор, способный опрашивать до 10 независимых резервуаров с помощью одного электронного блока
• Технология Sonic Intelligence: Фирменное программное обеспечение отсекает ложные эхо-сигналы от работы лопастей мешалок, элементов лестниц, арматуры и электрических помех
• Модульная интеграция (SmartLinx): Возможность установки дополнительных плат расширения для интеграции в общезаводские сети PROFIBUS DP, Allen-Bradley Remote I/O, Modbus RTU и DeviceNet
• Автоматический пересчет геометрии: Встроенный калькулятор объема автоматически переводит метры уровня в кубические метры или тонны для резервуаров стандартных и специальных форм

Область применения

Линейка разработана для крупномасштабных промышленных предприятий и сложных логистических узлов:

• Крупные склады сыпучих материалов: Мониторинг заполнения высоких силосов цементных заводов, зерновых элеваторов, складов гипса, извести и руды
• Горнодобывающая промышленность: Измерение уровня в глубоких подземных бункерах, дробильных комплексах, карьерных накопителях и рудоспусках
• Химические и нефтехимические комбинаты: Контроль остатков в масштабных резервуарных парках и емкостях хранения темных нефтепродуктов
• Водоканалы и очистные сооружения: Синхронный мониторинг уровня в нескольких распределенных резервуарах чистой воды или отстойниках стоков

Техническая документация

• sitrans_LU01_LU02.pdf
  размер: 911.84 Кб, страниц: 4

Информация для заказа Siemens SITRANS LU 01 / LU 02 / LU 10

• 7ML5004-1AA10-1AБЕЗКОНТАКТНЫЙ УЛЬТРАЗВУКОВОЙ УРОВНЕМЕР SITRANS LU 01 / LU 02 ДЛЯ ДИАПАЗОНОВ ДО 60 МЕТРОВ ДЛЯ ИЗМЕРЕНИЯ СЫПУЧИХ И ЖИДКИХ ПРОДУКТОВ NUMBER OF MEASURING POINTS: LU 01 VERSION, 1 POINT ПИТАНИЕ : 100/115 200/230 VAC, ПЕРЕКЛЮЧАЕМОЕ (description not available) (description not available) DATA COMMUNICATION: NO MODULE (SMARTLINX READY) ENCLOSURE: WALL MOUNT APPROVALS: CE, CSA NRTL/C, FM
• 7ML5004-1AA10-3BБЕЗКОНТАКТНЫЙ УЛЬТРАЗВУКОВОЙ УРОВНЕМЕР SITRANS LU 01 / LU 02 ДЛЯ ДИАПАЗОНОВ ДО 60 МЕТРОВ ДЛЯ ИЗМЕРЕНИЯ СЫПУЧИХ И ЖИДКИХ ПРОДУКТОВ NUMBER OF MEASURING POINTS: LU 01 VERSION, 1 POINT ПИТАНИЕ : 100/115 200/230 VAC, ПЕРЕКЛЮЧАЕМОЕ (description not available) (description not available) DATA COMMUNICATION: NO MODULE (SMARTLINX READY) ENCLOSURE: WALL MOUNT, DRILLED, 6 X M20X1.5 APPROVALS: CE
• 7ML5004-2AA10-1AБЕЗКОНТАКТНЫЙ УЛЬТРАЗВУКОВОЙ УРОВНЕМЕР SITRANS LU 01 / LU 02 ДЛЯ ДИАПАЗОНОВ ДО 60 МЕТРОВ ДЛЯ ИЗМЕРЕНИЯ СЫПУЧИХ И ЖИДКИХ ПРОДУКТОВ NUMBER OF MEASURING POINTS: LU 02 VERSION, 2 POINTS ПИТАНИЕ : 100/115 200/230 VAC, ПЕРЕКЛЮЧАЕМОЕ (description not available) (description not available) DATA COMMUNICATION: NO MODULE (SMARTLINX READY) ENCLOSURE: WALL MOUNT APPROVALS: CE, CSA NRTL/C, FM
• 7ML5004-2AA10-3BБЕЗКОНТАКТНЫЙ УЛЬТРАЗВУКОВОЙ УРОВНЕМЕР SITRANS LU 01 / LU 02 ДЛЯ ДИАПАЗОНОВ ДО 60 МЕТРОВ ДЛЯ ИЗМЕРЕНИЯ СЫПУЧИХ И ЖИДКИХ ПРОДУКТОВ NUMBER OF MEASURING POINTS: LU 02 VERSION, 2 POINTS ПИТАНИЕ : 100/115 200/230 VAC, ПЕРЕКЛЮЧАЕМОЕ (description not available) (description not available) DATA COMMUNICATION: NO MODULE (SMARTLINX READY) ENCLOSURE: WALL MOUNT, DRILLED, 6 X M20X1.5 APPROVALS: CE
• 7ML5007-1AA00-2AБЕЗКОНТАКТНЫЙ УЛЬТРАЗВУКОВОЙ УРОВНЕМЕР SIEMENS SITRANS LU 10 ДЛЯ ДИАПАЗОНОВ ДО 60M ДЛЯ ИЗМЕРЕНИЯ СЫПУЧИХ И ЖИДКИХ ПРОДУКТОВ В ДО 10МЕСТАХ ИЗМЕРЕНИЯ ПИТАНИЕ : 100/115 200/230 VAC, ПЕРЕКЛЮЧАЕМОЕ FEATURE SOFTWARE: STANDARD СО СТАНДАРТНЫМ ПРОГРАММНЫМ ОБЕСПЕЧЕНИЕМ DATA COMMUNICATION: NO MODULE (SMARTLINX READY) TIB-9 TEMPERATURE CARD: NONE ENCLOSURE: WALL MOUNT, DRILLED (12 X M20X1.5 FOR CABLE GLANDS) APPROVAL: CE, CSA NRTL/C, FM
• 7ML5007-1AA00-2DБЕЗКОНТАКТНЫЙ УЛЬТРАЗВУКОВОЙ УРОВНЕМЕР SIEMENS SITRANS LU 10 ДЛЯ ДИАПАЗОНОВ ДО 60M ДЛЯ ИЗМЕРЕНИЯ СЫПУЧИХ И ЖИДКИХ ПРОДУКТОВ В ДО 10МЕСТАХ ИЗМЕРЕНИЯ ПИТАНИЕ : 100/115 200/230 VAC, ПЕРЕКЛЮЧАЕМОЕ ФИРМЕННОЕ ПО: СТАНДАРТНОЕ СО СТАНДАРТНЫМ ПРОГРАММНЫМ ОБЕСПЕЧЕНИЕМ ПЕРЕДАЧА ДАННЫХ: БЕЗ МОДУЛЯ (ПОДГОТОВКА ДЛЯ SMARTLINX) ТЕМПЕРАТУРНАЯ ПЛАТА TIB-9: НЕТ КОРПУС: НАСТЕННЫЙ МОНТАЖ, С ОТВЕРСТИЯМИ (12 X M20X1,5 ДЛЯ КАБЕЛЬНЫХ САЛЬНИКОВ) ДОПУСК: CE, C-TICK
