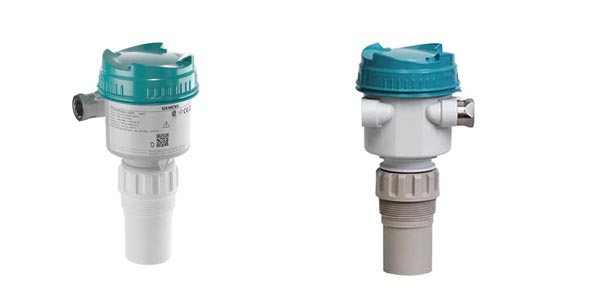

Siemens SITRANS Probe LU240 Ультразвуковые уровнемеры

Siemens SITRANS Probe LU240 Ультразвуковые моноблочные уровнемеры. Обзор

Siemens SITRANS Probe LU240 — это серия интеллектуальных компактных ультразвуковых уровнемеров моноблочного типа для непрерывного бесконтактного измерения уровня, объема и расхода жидкостей, шламов и взвесей. Приборы имеют двухпроводное подключение (питание по токовой петле 4–20 мА / HART) и выпускаются в диапазонах измерения до 3, 6 или 12 метров. Модель объединяет в одном корпусе высокочувствительный датчик из PVDF/ETFE и перепроцессор обработки сигналов с удобным графическим дисплеем

Преимущества

• Полная автономность (моноблок): Прибор готов к работе сразу после установки в резервуар, не требует покупки отдельных настенных контроллеров и прокладки коаксиальных кабелей
• Интеллектуальная обработка Process Intelligence: Обновленные алгоритмы фильтрации сигнала обеспечивают стабильные показания даже в резервуарах с интенсивным волнообразованием, паром или внутренними препятствиями
• Простое конфигурирование: Графический дисплей с подсветкой и 4 кнопки позволяют настроить прибор за пару минут с помощью пошагового мастера Quick Start Wizards
• Настройка также возможна по протоколу HART.Низкое энергопотребление: Минимальное стартовое напряжение и ток позволяют прибору стабильно работать в современных беспроводных и слаботочных сетях автоматики
• Исключительная химическая стойкость: Излучающая часть выполнена из химически инертных материалов (сополимеры ETFE или PVDF), что гарантирует долгий срок службы в парах кислот и щелочей

Область применения

• Резервуары химических реагентов: Мониторинг уровня и запасов агрессивных химикатов, кислот, щелочей и коагулянтов на промышленных предприятиях
• Водоканалы и очистные сооружения: Измерение уровня в приемных приямках, резервуарах чистой воды, первичных и вторичных отстойниках
• Учет расхода в открытых каналах: Высокоточный коммерческий или технологический замер объема проходящей жидкости на водосливах и стандартных лотках
• Пищевое и фармацевтическое производство: Измерение уровня жидкого сырья, паток, соков и воды в буферных и накопительных емкостях.

Техническая документация

• Руководство по эксплуатации «SITRANS Probe LU»
  язык: RU, размер: 3.45 Мб, страниц: 109

Информация для заказа Siemens SITRANS Probe LU240

• 7ML5110-1DD07-4AF1Ультразвуковой уровнемер SITRANS Probe LU240 идеально подходит для измерения уровня, объема и объемного расхода. Он работает с жидкостями, суспензиями и сыпучими материалами на расстоянии до 12 м (40 футов). . Связь: HART (4 ... 20 мА) уровень, объем, объемный расход Защита от проникновения: IP66, IP68, ТИП 4X, 6 Диапазон измерения/ смачиваемые детали: 200 ... 6000 мкм (7,87 ... 236,22 дюйма), технологическое соединение из сополимера PVDF: 2“ NPT [(конус), ASME B1.20.1]. Несмачиваемые детали: Пластик (материал PBT/PC) Тип защиты корпуса: Обычные места установки/ Кабельные вводы общего назначения (не Ex), CCSAUS, CE, UKCA, KC, RCM, EAC Электрические соединения/ кабельные вводы: 2 x M20 x 1,5 (один полиамидный кабельный ввод общего назначения и одна полиамидная блокировка прилагаемый штекер) Локальный HMI: С дисплеем (глухая крышка из материала PBT/PC)
• 7ML5110-1DD07-4AF3зонд SITRANS LU240, ультразвуковой изм. преобр. уровня: непрерывного действия, бесконтактн., диапазон измерения 12 м (40'), контроль уровня заполнения, объема и объемного расхода жидкостей, шламов и сыпучих материалов, с удобными в применении ассистентами пуска и встроенным регистратором данных . Обмен данными: HART (4 ... 20 мА) уровень, объём Степень защиты: IP68, TYPE6 Диапазон измерения/части контактирующие со средой: 200 … 6000 мм, PVDF Подключение к процессу: 2“ NPT [(Taper), ASME B1.20.1] . Части не соприкасающиеся со средой: Пластик (материал PBT/PC) Корпус Тип защиты: Не Ех, cCSAus, CE, RCM Электрическое подключение/ кабельные вводы ( один пластиковый кабельный ввод общего назначения и одна заглушка) Локальный HMI: С дисплеем (Прозрачная крышка из материала РС)
• 7ML5110-1DD07-4AK3зонд SITRANS LU240, ультразвуковой изм. преобр. уровня: непрерывного действия, бесконтактн., диапазон измерения 12 м (40'), контроль уровня заполнения, объема и объемного расхода жидкостей, шламов и сыпучих материалов, с удобными в применении ассистентами пуска и встроенным регистратором данных . Обмен данными: HART (4 ... 20 мА) уровень, объём Степень защиты: IP68, TYPE6 Диапазон измерения/части контактирующие со средой: 200 … 6000 мм, PVDF Подключение к процессу: 2“ NPT [(Taper), ASME B1.20.1] . Части не соприкасающиеся со средой: Пластик (материал PBT/PC) Корпус Тип защиты: Не Ех, cCSAus, CE, RCM Электрическое подключение/ кабельные вводы 1 x 1/2“ NPT (кабельный ввод не идёт в комплекте) Локальный HMI: С дисплеем (Прозрачная крышка из материала РС)
• 7ML5110-1DD07-4BK3зонд SITRANS LU240, ультразвуковой изм. преобр. уровня: непрерывного действия, бесконтактн., диапазон измерения 12 м (40'), контроль уровня заполнения, объема и объемного расхода жидкостей, шламов и сыпучих материалов, с удобными в применении ассистентами пуска и встроенным регистратором данных . Обмен данными: HART (4 ... 20 мА) уровень, объём Степень защиты: IP68, TYPE6 Диапазон измерения/части контактирующие со средой: 200 … 6000 мм, PVDF Подключение к процессу: 2“ NPT [(Taper), ASME B1.20.1] . Части не соприкасающиеся со средой: Пластик (материал PBT/PC) Корпус Тип защиты: Не Ех, cCSAus, FM, CE, RCM Электрическое подключение/ кабельные вводы 1 x 1/2“ NPT (кабельный ввод не идёт в комплекте) Локальный HMI: С дисплеем (Прозрачная крышка из материала РС)
• 7ML5110-1DE07-4AF3зонд SITRANS LU240, ультразвуковой изм. преобр. уровня: непрерывного действия, бесконтактн., диапазон измерения 12 м (40'), контроль уровня заполнения, объема и объемного расхода жидкостей, шламов и сыпучих материалов, с удобными в применении ассистентами пуска и встроенным регистратором данных . Обмен данными: HART (4 ... 20 мА) уровень, объём Степень защиты: IP68, TYPE6 Диапазон измерения/части контактирующие со средой: 200 … 6000 мм, PVDF Подключение к процессу: R 2“ [ (BSPT), EN 10226] . Части не соприкасающиеся со средой: Пластик (материал PBT/PC) Корпус Тип защиты: Не Ех, cCSAus, CE, RCM Электрическое подключение/ кабельные вводы ( один пластиковый кабельный ввод общего назначения и одна заглушка) Локальный HMI: С дисплеем (Прозрачная крышка из материала РС)
• 7ML5110-1DF07-4AF3Ультразвуковой уровнемер SITRANS Probe LU240 Ultrasonic level transmitter ideal for level, volume, and volume flow measurements. It works with liquids, slurries, and bulk materials up to 12 m (40 ft). . Communications: HART (4 ... 20 mA) level, volume, volume flow Ingress protection: IP66, IP68, TYPE 4X, 6 Measurement range/ wetted parts: 200 ... 6000 mm (7.87 ... 236.22 inch), PVDF Copolymer Process connection: G 2” [(BSPP), EN ISO 228-1] . Non wetted parts: Plastic (PBT/PC material) Enclosure Type of protection: Ordinary Locations/General Purpose (Non-Ex), CCSAUS, CE, UKCA, KC, RCM, EAC Electrical connections/ cable entries: 2 x M20 x 1.5 (one general purpose Polyamide cable gland and one Polyamide blocking plug provided) Local HMI: With display (clear lid of PC material)
• 7ML5110-1ED07-4AF3зонд SITRANS LU240, ультразвуковой изм. преобр. уровня: непрерывного действия, бесконтактн., диапазон измерения 12 м (40'), контроль уровня заполнения, объема и объемного расхода жидкостей, шламов и сыпучих материалов, с удобными в применении ассистентами пуска и встроенным регистратором данных . Обмен данными: HART (4 ... 20 мА) уровень, объём Степень защиты: IP68, TYPE6 Диапазон измерения/части контактирующие со средой: 200 . .. 6000 мм, ETFE Подключение к процессу: 2“ NPT [(Taper), ASME B1.20.1] . Части не соприкасающиеся со средой: Пластик (материал PBT/PC) Корпус Тип защиты: Не Ех, cCSAus, CE, RCM Электрическое подключение/ кабельные вводы ( один пластиковый кабельный ввод общего назначения и одна заглушка) Локальный HMI: С дисплеем (Прозрачная крышка из материала РС)
• 7ML5110-1EE07-4AF3зонд SITRANS LU240, ультразвуковой изм. преобр. уровня: непрерывного действия, бесконтактн., диапазон измерения 12 м (40'), контроль уровня заполнения, объема и объемного расхода жидкостей, шламов и сыпучих материалов, с удобными в применении ассистентами пуска и встроенным регистратором данных . Обмен данными: HART (4 ... 20 мА) уровень, объём Степень защиты: IP68, TYPE6 Диапазон измерения/части контактирующие со средой: 200 . .. 6000 мм, ETFE Подключение к процессу: R 2“ [ (BSPT), EN 10226] . Части не соприкасающиеся со средой: Пластик (материал PBT/PC) Корпус Тип защиты: Не Ех, cCSAus, CE, RCM Электрическое подключение/ кабельные вводы ( один пластиковый кабельный ввод общего назначения и одна заглушка) Локальный HMI: С дисплеем (Прозрачная крышка из материала РС)
• 7ML5110-1GD07-4AF0Зонд SITRANS LU240, ультразвуковой изм. преобр. уровня: непрерывного действия, бесконтактн., диапазон измерения 12 м (40'), контроль уровня заполнения, объема и объемного расхода жидкостей, шламов и сыпучих материалов, с удобными в применении ассистентами пуска и встроенным регистратором данных . Обмен данными: HART (4 ... 20 мА) уровень, объём Степень защиты: IP68, TYPE6 Диапазон измерения/части контактирующие со средой: 200 … 12000 мм, PVDF Подключение к процессу: 2“ NPT [(Taper), ASME B1.20.1] . Части не соприкасающиеся со средой: Пластик (материал PBT/PC) Корпус Тип защиты: Не Ех, cCSAus, CE, RCM Электрическое подключение/ кабельные вводы ( один пластиковый кабельный ввод общего назначения и одна заглушка) Локальный HMI: Без дисплея (глухая крышка из материала PBT/PC)
• 7ML5110-1GD07-4AF3Ультразвуковой уровнемер SITRANS Probe LU240 идеально подходит для измерения уровня, объёма и объёмного расхода. Работает с жидкостями, шламами и сыпучими материалами на высоте до 12 м (40 футов). Связь: уровень HART (4 ... 20 мА), объем, объемный расход Защита от проникновения: IP66, IP68, TYPE 4X, 6 Диапазон измерения/смачиваемые части: 200 ... 12000 мм (7,87 ... 472,44 дюйма), сополимер PVDF Технологическое соединение: 2“ NPT [(конусная), ASME B1.20.1]. Несмачиваемые части: пластик (материал PBT/PC) Тип защиты корпуса: обычные расположения/общего назначения (не взрывозащищенные), CCSAUS, CE, UKCA, KC, RCM, EAC Электрические соединения/кабельные вводы: 2 x M20 x 1,5 (один полиамидный кабельный ввод общего назначения и одна заглушка из полиамида в комплекте) Локальный HMI: с дисплеем (прозрачная крышка из полиамида)
• 7ML5110-1GD07-4AK3зонд SITRANS LU240, ультразвуковой изм. преобр. уровня: непрерывного действия, бесконтактн., диапазон измерения 12 м (40'), контроль уровня заполнения, объема и объемного расхода жидкостей, шламов и сыпучих материалов, с удобными в применении ассистентами пуска и встроенным регистратором данных . Обмен данными: HART (4 ... 20 мА) уровень, объём Степень защиты: IP68, TYPE6 Диапазон измерения/части контактирующие со средой: 200 … 12000 мм, PVDF Подключение к процессу: 2“ NPT [(Taper), ASME B1.20.1] . Части не соприкасающиеся со средой: Пластик (материал PBT/PC) Корпус Тип защиты: Не Ех, cCSAus, CE, RCM Электрическое подключение/ кабельные вводы 1 x 1/2“ NPT (кабельный ввод не идёт в комплекте) Локальный HMI: С дисплеем (Прозрачная крышка из материала РС)
• 7ML5110-1GD07-4BK1зонд SITRANS LU240, ультразвуковой изм. преобр. уровня: непрерывного действия, бесконтактн., диапазон измерения 12 м (40'), контроль уровня заполнения, объема и объемного расхода жидкостей, шламов и сыпучих материалов, с удобными в применении ассистентами пуска и встроенным регистратором данных . Обмен данными: HART (4 ... 20 мА) уровень, объём Степень защиты: IP68, TYPE6 Диапазон измерения/части контактирующие со средой: 200 … 12000 мм, PVDF Подключение к процессу: 2“ NPT [(Taper), ASME B1.20.1] . Части не соприкасающиеся со средой: Пластик (материал PBT/PC) Корпус Тип защиты: Не Ех, cCSAus, FM, CE, RCM Электрическое подключение/ кабельные вводы 1 x 1/2“ NPT (кабельный ввод не идёт в комплекте) Локальный HMI: С дисплеем (глухая крышка из материала PBT/PC)
• 7ML5110-1GF07-4AF1зонд SITRANS LU240, ультразвуковой изм. преобр. уровня: непрерывного действия, бесконтактн., диапазон измерения 12 м (40'), контроль уровня заполнения, объема и объемного расхода жидкостей, шламов и сыпучих материалов, с удобными в применении ассистентами пуска и встроенным регистратором данных . Обмен данными: HART (4 ... 20 мА) уровень, объём Степень защиты: IP68, TYPE6 Диапазон измерения/части контактирующие со средой: 200 … 12000 мм, PVDF Подключение к процессу: G 2” [ (BSPP), EN ISO 228-1] . Части не соприкасающиеся со средой: Пластик (материал PBT/PC) Корпус Тип защиты: Не Ех, cCSAus, CE, RCM Электрическое подключение/ кабельные вводы ( один пластиковый кабельный ввод общего назначения и одна заглушка) Локальный HMI: С дисплеем (глухая крышка из материала PBT/PC)
• 7ML5110-1HD07-4AF3SITRANS Probe LU240 Датчик Ultrasonic level transmitter ideal for level, volume, and volume flow measurements. It works with liquids, slurries, and bulk materials up to 12 m (40 ft). . Communications: HART (4 ... 20 mA) level, volume, volume flow Ingress protection: IP66, IP68, TYPE 4X, 6 Measurement range/ wetted parts: 200 ... 12000 mm (7.87 ... 472.44 inch), ETFE Process connection: 2“ NPT [(Taper), ASME B1.20.1] . Non wetted parts: Plastic (PBT/PC material) Enclosure Type of protection: Ordinary Locations/General Purpose (Non-Ex), CCSAUS, CE, UKCA, KC, RCM, EAC Electrical connections/ cable entries: 2 x M20 x 1.5 (one general purpose Polyamide cable gland and one Polyamide blocking plug provided) Local HMI: With display (clear lid of PC material)
• 7ML5117-1BF07-4AF0зонд SITRANS LU240, ультразвуковой изм. преобр. уровня: непрерывного действия, бесконтактн., диапазон измерения 12 м (40'), контроль уровня заполнения, объема и объемного расхода жидкостей, шламов и сыпучих материалов, с удобными в применении ассистентами пуска и встроенным регистратором данных . связь: 4 ... 20 мА с уровнем заполнения Степень защиты: IP68, TYPE6 диапазон измерения/ контактир. с измеряемой средой компоненты: 200 ... 3000 мм (7,87“ ... 118,11“) кополимер из PVDF, Подключение к процессу: G 2” [ (BSPP), EN ISO 228-1] . Части не соприкасающиеся со средой: Пластик (материал PBT/PC) Корпус Тип защиты: Не Ех, cCSAus, CE, RCM Электрическое подключение/ кабельные вводы ( один пластиковый кабельный ввод общего назначения и одна заглушка) Локальный HMI: Без дисплея (глухая крышка из материала PBT/PC)
• 7ML5117-1BF07-4AF1зонд SITRANS LU240, ультразвуковой изм. преобр. уровня: непрерывного действия, бесконтактн., диапазон измерения 12 м (40'), контроль уровня заполнения, объема и объемного расхода жидкостей, шламов и сыпучих материалов, с удобными в применении ассистентами пуска и встроенным регистратором данных . связь: 4 ... 20 мА с уровнем заполнения Степень защиты: IP68, TYPE6 диапазон измерения/ контактир. с измеряемой средой компоненты: 200 ... 3000 мм (7,87“ ... 118,11“) кополимер из PVDF, Подключение к процессу: G 2” [ (BSPP), EN ISO 228-1] . Части не соприкасающиеся со средой: Пластик (материал PBT/PC) Корпус Тип защиты: Не Ех, cCSAus, CE, RCM Электрическое подключение/ кабельные вводы ( один пластиковый кабельный ввод общего назначения и одна заглушка) Локальный HMI: С дисплеем (глухая крышка из материала PBT/PC)
