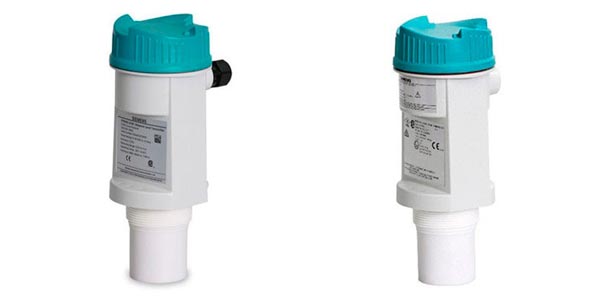

Siemens SITRANS LU150/LU180 Ультразвуковые уровнемеры

Siemens SITRANS LU150/LU180 Ультразвуковые уровнемеры. Обзор

Siemens SITRANS LU150 и LU180 (серия 7ML520) — это компактные ультразвуковые датчики-уровнемеры моноблочного типа для непрерывного бесконтактного измерения уровня жидкостей и шламов на коротких дистанциях. Приборы имеют простую двухпроводную схему подключения (питание от токовой петли 4–20 мА) и обеспечивают надежное измерение в диапазоне от 0,25 до 5 метров. Модели сочетают в себе прочный коррозионностойкий корпус и надежную электронику обработки сигнала, являясь идеальным бюджетным решением для локальных технологических задач.

Преимущества

• Интегрированная конструкция моноблока: Измерительный сенсор и электронный преобразователь объединены в одном устройстве. Это исключает затраты на покупку выносных контроллеров и прокладку кабелей
• Минимальная слепая зона: Приборы уверенно измеряют уровень на расстоянии всего 25 см от лицевой панели, позволяя полностью использовать верхний объем резервуара
• Повышенная химическая стойкость: Корпус и излучатель полностью выполнены из сополимера PVDF, что делает датчики невосприимчивыми к парам сильных кислот, щелочей и агрессивных стоков
• Простое подключение и запуск: Двухпроводная схема (питание по токовой петле) упрощает электромонтаж. Прибор поставляется предварительно настроенным и требует минимального конфигурирования
• Высокий класс защиты корпуса (LU 180 - специализированная взрывозащищенная версия (Ex)) : Герметичное исполнение (класс защиты IP68) гарантирует сохранность электроники даже при полном аварийном затоплении датчика водой

Область применения

• Малые КНС и приямки: Мониторинг уровня сточных вод, ливневых стоков и дренажа в колодцах глубиной до 5 метров
• Резервуары химических реагентов: Контроль остатков кислот, щелочей, коагулянтов и растворов солей на водозаборных и очистных станциях
• Склады ГСМ и ГХ: Измерение уровня дизельного топлива, машинных масел и смазочных материалов в расходных баках
• Открытые лотки и баки: Контроль уровня воды в буферных технологических емкостях на пищевых и упаковочных фабриках

Техническая документация

• SITRANS-LU150-brochure.pdf
  размер: 467.15 Кб, страниц: 6

Информация для заказа Siemens SITRANS LU150/ LU180

• 7ML5201-0EA0SITRANS LU150 — УЛЬТРАЗВУКОВОЙ ВСТРОЕННЫЙ ДАТЧИК УРОВНЯ БЛИЖНЕГО ДЕЙСТВИЯ, ШИРОКОГО ПРИМЕНЕНИЯ, 2-ПРОВОДНЫЙ, С ТОКОВОЙ ПЕТЛЕЙ ОТ 4 ДО 20 MA. ИДЕАЛЬНО ПОДХОДИТ ДЛЯ ЖИДКОСТЕЙ, ПУЛЬПЫ И СЫПУЧИХ МАТЕРИАЛОВ В ОТКРЫТЫХ ИЛИ ЗАКРЫТЫХ РЕЗЕРВУАРАХ ВЫСОТОЙ ДО 5 МЕТРОВ (16,4 ФУТА). . Сенсор/ Подключение к процессу: PVDF, 2“ NPT ((Taper) , ANSI/ASME B1.20.1) M20 x 1.5 (кабельный ввод не в комплекте) .
• 7ML5201-0EB0SITRANS LU150 — УЛЬТРАЗВУКОВОЙ ВСТРОЕННЫЙ ДАТЧИК УРОВНЯ БЛИЖНЕГО ДЕЙСТВИЯ, ШИРОКОГО ПРИМЕНЕНИЯ, 2-ПРОВОДНЫЙ, С ТОКОВОЙ ПЕТЛЕЙ ОТ 4 ДО 20 MA. ИДЕАЛЬНО ПОДХОДИТ ДЛЯ ЖИДКОСТЕЙ, ПУЛЬПЫ И СЫПУЧИХ МАТЕРИАЛОВ В ОТКРЫТЫХ ИЛИ ЗАКРЫТЫХ РЕЗЕРВУАРАХ ВЫСОТОЙ ДО 5 МЕТРОВ (16,4 ФУТА). . Сенсор/ Подключение к процессу: PVDF, 2“ NPT ((Taper) , ANSI/ASME B1.20.1) M20 x 1.5 (Общепромышленное исполнение кабельный ввод в комплекте (-20 to +60 С) .
• 7ML5201-0EC0SITRANS LU150 — УЛЬТРАЗВУКОВОЙ ВСТРОЕННЫЙ ДАТЧИК УРОВНЯ БЛИЖНЕГО ДЕЙСТВИЯ, ШИРОКОГО ПРИМЕНЕНИЯ, 2-ПРОВОДНЫЙ, С ТОКОВОЙ ПЕТЛЕЙ ОТ 4 ДО 20 MA. ИДЕАЛЬНО ПОДХОДИТ ДЛЯ ЖИДКОСТЕЙ, ПУЛЬПЫ И СЫПУЧИХ МАТЕРИАЛОВ В ОТКРЫТЫХ ИЛИ ЗАКРЫТЫХ РЕЗЕРВУАРАХ ВЫСОТОЙ ДО 5 МЕТРОВ (16,4 ФУТА). . Сенсор/ Подключение к процессу: PVDF, 2“ NPT ((Taper) , ANSI/ASME B1.20.1) 1/2“ NPT металлический ввод (кабельный ввод не в комплекте) .
• 7ML5201-0FA0SITRANS LU150 — УЛЬТРАЗВУКОВОЙ ВСТРОЕННЫЙ ДАТЧИК УРОВНЯ БЛИЖНЕГО ДЕЙСТВИЯ, ШИРОКОГО ПРИМЕНЕНИЯ, 2-ПРОВОДНЫЙ, С ТОКОВОЙ ПЕТЛЕЙ ОТ 4 ДО 20 MA. ИДЕАЛЬНО ПОДХОДИТ ДЛЯ ЖИДКОСТЕЙ, ПУЛЬПЫ И СЫПУЧИХ МАТЕРИАЛОВ В ОТКРЫТЫХ ИЛИ ЗАКРЫТЫХ РЕЗЕРВУАРАХ ВЫСОТОЙ ДО 5 МЕТРОВ (16,4 ФУТА). . Сенсор/ Подключение к процессу:PVDF R 2“ (BSPT), EN 10226 M20 x 1.5 (кабельный ввод не в комплекте) .
• 7ML5201-0FB0SITRANS LU150 — УЛЬТРАЗВУКОВОЙ ВСТРОЕННЫЙ ДАТЧИК УРОВНЯ БЛИЖНЕГО ДЕЙСТВИЯ, ШИРОКОГО ПРИМЕНЕНИЯ, 2-ПРОВОДНЫЙ, С ТОКОВОЙ ПЕТЛЕЙ ОТ 4 ДО 20 MA. ИДЕАЛЬНО ПОДХОДИТ ДЛЯ ЖИДКОСТЕЙ, ПУЛЬПЫ И СЫПУЧИХ МАТЕРИАЛОВ В ОТКРЫТЫХ ИЛИ ЗАКРЫТЫХ РЕЗЕРВУАРАХ ВЫСОТОЙ ДО 5 МЕТРОВ (16,4 ФУТА). . Сенсор/ Подключение к процессу:PVDF R 2“ (BSPT), EN 10226 M20 x 1.5 (Общепромышленное исполнение кабельный ввод в комплекте (-20 to +60 С) .
• 7ML5201-0GA0SITRANS LU150 — УЛЬТРАЗВУКОВОЙ ВСТРОЕННЫЙ ДАТЧИК УРОВНЯ БЛИЖНЕГО ДЕЙСТВИЯ, ШИРОКОГО ПРИМЕНЕНИЯ, 2-ПРОВОДНЫЙ, С ТОКОВОЙ ПЕТЛЕЙ ОТ 4 ДО 20 MA. ИДЕАЛЬНО ПОДХОДИТ ДЛЯ ЖИДКОСТЕЙ, ПУЛЬПЫ И СЫПУЧИХ МАТЕРИАЛОВ В ОТКРЫТЫХ ИЛИ ЗАКРЫТЫХ РЕЗЕРВУАРАХ ВЫСОТОЙ ДО 5 МЕТРОВ (16,4 ФУТА). . Сенсор/ Подключение к процессу: PVDF, G 2“ (BSPP), EN ISO 228-1 M20 x 1.5 (кабельный ввод не в комплекте)
• 7ML5201-0GB0SITRANS LU150 — УЛЬТРАЗВУКОВОЙ ВСТРОЕННЫЙ ДАТЧИК УРОВНЯ БЛИЖНЕГО ДЕЙСТВИЯ, ШИРОКОГО ПРИМЕНЕНИЯ, 2-ПРОВОДНЫЙ, С ТОКОВОЙ ПЕТЛЕЙ ОТ 4 ДО 20 MA. ИДЕАЛЬНО ПОДХОДИТ ДЛЯ ЖИДКОСТЕЙ, ПУЛЬПЫ И СЫПУЧИХ МАТЕРИАЛОВ В ОТКРЫТЫХ ИЛИ ЗАКРЫТЫХ РЕЗЕРВУАРАХ ВЫСОТОЙ ДО 5 МЕТРОВ (16,4 ФУТА). (description not available) Transducer/Process connection: PVDF copolymer, G 2“ (BSPP), EN ISO 228-1 M20 x 1.5 (General Pupose Cable Gland (-20 to +60 Cel) included) (description not available
• 7ML5202-0EB0SITRANS LU180 — это комплексные ультразвуковые датчики уровня малого радиуса действия. Этот универсальный 2-х проводной преобразователь с питанием от контура 4–20 мА идеально подходит для жидкостей, взвесей и сыпучих материалов в открытых и закрытых сосудах до 5 метров. . Сенсор/ Подключение к процессу: PVDF, 2“ NPT ((Taper) , ANSI/ASME B1.20.1) Кабельный ввод: M20 x 1.5 (Общепромышленное исполнение кабельный ввод в комплекте (-20 to +60 С)
• 7ML5202-0FB0SITRANS LU180 — это комплексные ультразвуковые датчики уровня малого радиуса действия. Этот универсальный 2-х проводной преобразователь с питанием от контура 4–20 мА идеально подходит для жидкостей, взвесей и сыпучих материалов в открытых и закрытых сосудах до 5 метров. . Сенсор/ Подключение к процессу:PVDF R 2“ (BSPT), EN 10226 Кабельный ввод: M20 x 1.5 (Общепромышленное исполнение кабельный ввод в комплекте (-20 to +60 С)
