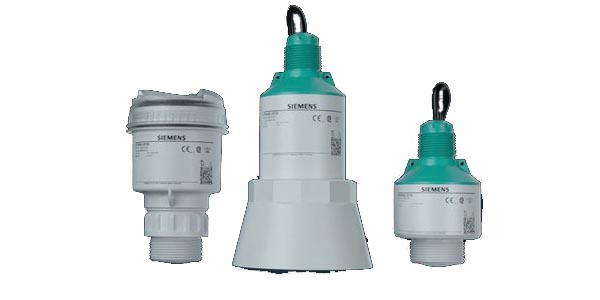

Siemens SITRANS LR100/LR110 Радарные уровнемеры

Siemens SITRANS LR100 Радарные уровнемеры. Обзор

Siemens SITRANS LR100 / LR110 (7ML53) — это серия сверхкомпактных радарных уровнемеров моноблочного типа, работающих на сверхвысокой частоте 80 ГГц. Приборы предназначены для непрерывного бесконтактного измерения уровня жидкостей, шламов и сыпучих материалов. Благодаря узкому лучу и уникальной пробивной способности радиоволны, датчики обеспечивают миллиметровую точность в диапазонах до 8 метров (LR100) и до 15 метров (LR110 / LR120).

7ML5307... (SITRANS LR100) — базовая, самая бюджетная модель. Имеет встроенный несъемный кабель, измеряет до 8 метров, работает только по токовой петле 4–20 мА.

7ML5340... (SITRANS LR110) — промышленная версия до 15 метров. Поддерживает цифровые протоколы HART или Modbus RTU, взрывозащищенные сертификаты (Ex) и имеет линзу с повышенной химической стойкостью.

Преимущества

• Частота 80 ГГц и узкий луч (всего 4°): Сверхмалый угол раскрытия луча позволяет устанавливать радар в резервуары с обилием внутренних препятствий, вплотную к стенкам или через узкие монтажные патрубки без риска поимки ложных эхо-сигналов
• Абсолютная автономность (моноблок): Прибор передает готовый измерительный сигнал (4–20 мА / HART / Modbus RTU) напрямую в систему автоматики (ПЛК). Внешний процессор обработки сигналов не требуется
• Беспроводная настройка по Bluetooth: Уровнемеры настраиваются со смартфона или планшета через фирменное приложение SITRANS Mobile IQ. Это позволяет безопасно конфигурировать прибор, не поднимаясь на крышку резервуара
• Стойкость к налипаниям и конденсату: Излучающая часть из PVDF полностью герметична (класс защиты IP66/IP68). Высокая частота 80 ГГц нечувствительна к образованию конденсата или налипанию измеряемого продукта на линзу радара
• Минимальная слепая зона: Радар способен измерять уровень практически вплотную к линзе (мертвая зона составляет всего несколько сантиметров), позволяя использовать бак на 100% объема

Область применения

• Компактные пластиковые и металлические емкости: Измерение уровня в еврокубах, накопительных пластиковых баках и небольших технологических аппаратах
• Насосные колодцы и КНС: Мониторинг уровня сточных вод, шламов и ливневых коллекторов (радар не боится затопления и паров метана)
• Открытые водоемы и каналы: Бесконтактный замер уровня воды в реках, шлюзах, резервуарах очистных сооружений и лотках учета расхода
• Бункеры сыпучих продуктов: Контроль заполнения небольших силосов со строительными смесями, гранулами, песком и зерном

Техническая документация

• Sitrans-LR100.pdf
  размер: 1.61 Мб, страниц: 56

Информация для заказа Siemens SITRANS LR100

• 7ML5307-1AB06-0AA0Радарный уровнемер SITRANS LR100, непрерывный, бесконтактный, дальность действия 8 м (26 футов), для жидкостей и суспензий, встроенный кабель длиной 8 м (26 футов). . . . Технологическое подключение: R 1-1/2“ [(BSPT), EN 10226] / электрическое подключение 1“ BSPT
