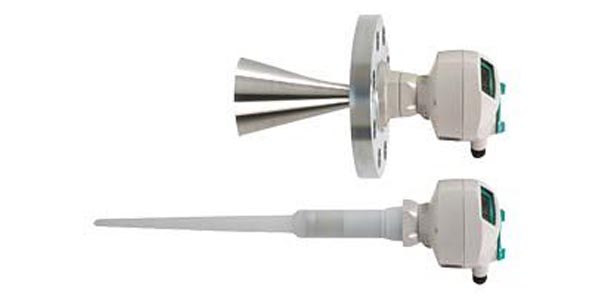

Siemens SITRANS LR200 Радарные уровнемеры

Siemens SITRANS LR200 Радарные уровнемеры. Обзор

Siemens SITRANS LR200 (7ML5422) — это серия надежных двухпроводных импульсных радарных уровнемеров для непрерывного бесконтактного измерения уровня жидкостей, шламов и химикатов в технологических емкостях и резервуарах хранения. Прибор работает на частоте 6 ГГц, имеет диапазон измерения до 20 метров и передает готовый измерительный сигнал (4–20 мА / HART / Profibus) напрямую в общезаводскую систему автоматизации

Преимущества

• Полная автономность (моноблок): Конструкция «все в одном» объединяет датчик и электронику в едином корпусе. Это исключает необходимость покупки выносных контроллеров на стену
• Простая двухпроводная схема: Прибор питается по токовой петле 24 В постоянного тока — передача данных и питание идут по одному и тому же сигнальному кабелю
• Уникальная встроенная стержневая антенна: модификации со стержневым зондом из полипропилена или тефлона (PTFE), который обладает абсолютной стойкостью к агрессивной химии
• Встроенный графический дисплей: Локальный ЖК-экран позволяет считывать показания уровня и объема на месте установки, а программирование осуществляется с помощью ИК-пульта во взрывозащищенном исполнении
• Технология Sonic Intelligence: Фирменные алгоритмы обработки сигнала автоматически отсекают помехи от внутренних конструкций резервуара (мешалок, лестниц, датчиков)

Область применения

• Химические резервуары под давлением: Мониторинг уровня сильных кислот, щелочей, растворителей и едких реагентов в закрытых технологических аппаратах
• Склады ГСМ и нефтепродуктов: Измерение уровня мазута, дизельного топлива, масел и гудрона в резервуарных парках
• Технологические танки с паром и пеной: Частота 6 ГГц эффективно «пробивает» плотный туман, испарения и умеренные слои пены в баках, где ультразвук бессилен
• Водоканалы и очистные сооружения: Мониторинг уровня сточных вод в глубоких приемных колодцах, отстойниках и технологических приямках

Техническая документация

• Руководство по эксплуатации «Sitrans LR 200 (HART) (МАДИП)»
  язык: RU, размер: 4.68 Мб

Информация для заказа Siemens SITRANS LR200

• 7ML5422-3BE30SITRANS LR 200: 2-Х ПРОВОДНЫЙ ИМПУЛЬСНЫЙ РАДАРНЫЙ УРОВНЕМЕР, СТЕРЖНЕВАЯ АНТЕННА ИЗ POLYPROPYLEN, 6 GHZ, ДИАПАЗОН ИЗМЕРЕНИЯ ДО 20 M, ДЛЯ НЕПРЕРЫВНОГО ИЗМЕРЕНИЯ ЖИДКОСТЕЙ И ШЛАМОВ В ТАНКАХ ХРАНЕНИЯ И РАБОЧИХ РЕЗЕРВУАРАХ С ВЫСОКИМИ ТЕМПЕРАТУРАМИ И ДАВЛЕНИЕМ ENCLOSURE / CABLE INLET: ALUMINUM, EPOXY PAINTED, 2 X M20 X 1.5, POLYPROPYLENE ANTENNA TYPE - (MAX. 3 BAR PRESSURE AND +80'C): R 1-1/2 INCH ((BSPT), EN 10226-1) COMES WITH INTEGRAL 100 MM SHIELD APPROVALS: INTRINSICALLY SAFE, IECEX /ATEX II 1G EX IA IIC T4, INMETRO EX IA IIC T4, CE, R&TTE, C-TICK, GOST-R COMMUNICATION / OUTPUT: 4-20MA HART, START-UP AT <3.6MA (description not available)
• 7ML5422-3CA30SITRANS LR 200: 2-Х ПРОВОДНЫЙ ИМПУЛЬСНЫЙ РАДАРНЫЙ УРОВНЕМЕР, СТЕРЖНЕВАЯ АНТЕННА ИЗ POLYPROPYLEN, 6 GHZ, ДИАПАЗОН ИЗМЕРЕНИЯ ДО 20 M, ДЛЯ НЕПРЕРЫВНОГО ИЗМЕРЕНИЯ ЖИДКОСТЕЙ И ШЛАМОВ В ТАНКАХ ХРАНЕНИЯ И РАБОЧИХ РЕЗЕРВУАРАХ С ВЫСОКИМИ ТЕМПЕРАТУРАМИ И ДАВЛЕНИЕМ КОРПУС / КАБЕЛЬНЫЙ ВВОД: АЛЮМИНИЙ, ЭПОКСИДНОЕ ПОКРЫТИЕ, 2 X M20 X 1.5, ТИП ПОЛИПРОПИЛЕНОВОЙ АНТЕННЫ — (МАКС. ДАВЛЕНИЕ 3 БАР И +80 С) : G 1 1/2 ДЮЙМА ((BSPP), EN ISO 228-1) ПОСТАВЛЯЕТСЯ С ИНТЕГРИРОВАННЫМ ЭКРАНОМ 100 MM ДОПУСКИ: ОБЩЕЕ НАЗНАЧЕНИЕ, CE, R&TTE, C-TICK СВЯЗЬ/ВЫХОД: 4—20MA HART, ПУСК ПРИ <3,6MA (описание отсутствует)
• 7ML5422-3CH10SITRANS LR 200: 2-Х ПРОВОДНЫЙ Communication / Output: ИМПУЛЬСНЫЙ РАДАРНЫЙ УРОВНЕМЕР, 4 to 20mA, HART СТЕРЖНЕВАЯ АНТЕННА ИЗ POLYPROPYLEN, 6 GHZ, ДИАПАЗОН ИЗМЕРЕНИЯ ДО 20 M, ДЛЯ НЕПРЕРЫВНОГО ИЗМЕРЕНИЯ ЖИДКОСТЕЙ И ШЛАМОВ В ТАНКАХ ХРАНЕНИЯ И РАБОЧИХ РЕЗЕРВУАРАХ С ВЫСОКИМИ ТЕМПЕРАТУРАМИ И ДАВЛЕНИЕМ КОРПУС / КАБЕЛЬНЫЙ ВВОД: АЛЮМИНИЙ, ЭПОКСИДНОЕ ПОКРЫТИЕ, 2 X M20 X 1.5, ТИП ПОЛИПРОПИЛЕНОВОЙ АНТЕННЫ — (МАКС. ДАВЛЕНИЕ 3 БАР И +80 С) : G 1 1/2 ДЮЙМА ((BSPP), EN ISO 228-1) ПОСТАВЛЯЕТСЯ С ИНТЕГРИРОВАННЫМ ЭКРАНОМ 100 MM ДОПУСКИ: ПОЖАРОБЕЗОПАСНОСТЬ, ATEX II 1/2G EX DMBIA IIC T4 GA/GB, CE, R&TTE, C-TICK, ГОСТ-Р (описание отсутствует)
• 7ML5423-1BA20-3BA0SITRANS LR 200: 2-Х ПРОВОДНЫЙ ИМПУЛЬСНЫЙ РАДАРНЫЙ УРОВНЕМЕР, СТЕРЖНЕВАЯ АНТЕННА, ФЛАНЦЕВОЕ ПРИСОЕДИНЕНИЕ, 6 GHZ, ДИАПАЗОН ИЗМЕРЕНИЯ ДО 20 M, ДЛЯ НЕПРЕРЫВНОГО ИЗМЕРЕНИЯ ЖИДКОСТЕЙ И ШЛАМОВ В ТАНКАХ ХРАНЕНИЯ И РАБОЧИХ РЕЗЕРВУАРАХ С ВЫСОКИМИ ТЕМПЕРАТУРАМИ И ДАВЛЕНИЕМ ANTENNA MATERIAL: PTFE PROCESS CONNECTION FLAT FACED FLANGES (316L STAINLESS STEEL): DN 80 PN 16, TYPE A, FLAT FACED ANTENNA EXTENTION: 100 MM (4 INCH) EXTENSION, PTFE PROCESS SEAL/GASKET: INTEGRAL GASKET, FOR FF FLANGE PROCESS CONNECTIONS ONLY, NOT FOR ANTENNA OPTIONS 3,4,5,6 ENCLOSURE/CABLE INLET: ALUMINIUM, EPOXY PAINT, 2 X M20 X1.5 COMMUNICATION/OUTPUT: PROFIBUS PA APPROVALS: GENERAL PURPOSE, CE, (R&TTE), C-TICK PRESSURE RATING: RATING PER PRESSURE/TEMPERATURE CURVES IN INSTRUCTION MANUAL
