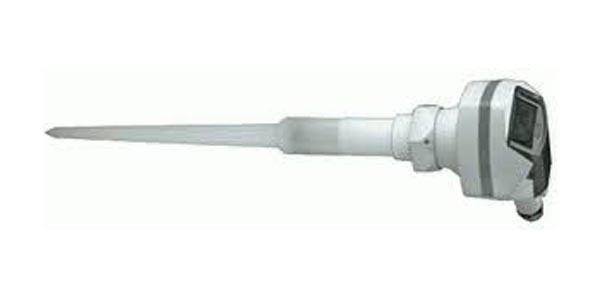

Siemens SITRANS PROBE LR Импульсвные радарные уровнемеры

Siemens SITRANS PROBE LR Радарные уровнемеры. Обзор

Siemens SITRANS Probe LR (7ML5430) — это серия компактных двухпроводных импульсных радарных уровнемеров моноблочного типа для непрерывного бесконтактного измерения уровня жидкостей и шламов в резервуарах хранения и технологических емкостях. Прибор работает на частоте 6 ГГц, питается по токовой петле 24 В постоянного тока и обеспечивает надежное измерение в диапазоне до 20 метров. Благодаря моноблочной конструкции и высокой химической стойкости, серия является экономичным и надежным решением для стандартных промышленных задач.

Преимущества

• Автономность конструкции моноблока: Измерительный датчик и электронный преобразователь объединены в одном корпусе. Это полностью исключает необходимость покупки выносных контроллеров на стену и прокладки дорогих сигнальных кабелей
• Высокая химическая стойкость: Встроенная стержневая антенна и технологическое резьбовое соединение полностью выполнены из сополимера полипропилена (PP) или фторопласта (PTFE/TFE), что гарантирует абсолютную защиту от коррозии в парах агрессивных кислот и щелочей
• Проверенная эхо-обработка Sonic Intelligence: Фирменные алгоритмы анализа сигнала обеспечивают стабильный съем данных и автоматическое подавление ложных отражений от внутренних элементов конструкций (мешалок, лестниц, патрубков)
• Графический дисплей: Встроенный ЖК-экран позволяет визуализировать текущие показания уровня или объема непосредственно у резервуара, а программирование прибора осуществляется бесконтактно с помощью взрывозащищенного ИК-пульта
• Экономичная двухпроводная схема: Прибор подключается по стандартной схеме токовой петли (4–20 мА) с поддержкой протокола HART, получая питание и передавая данные по одному и тому же кабелю

Область применения

• Резервуары химических реагентов: Непрерывное измерение уровня и запасов кислот, щелочей, коагулянтов, растворителей и агрессивных жидких отходов
• Склады ГСМ и нефтепродуктов: Мониторинг остатков дизельного топлива, мазута, моторных масел и гудрона в расходных и накопительных баках
• Водоканалы и очистные сооружения: Контроль уровня сточных вод в глубоких приемных колодцах КНС, первичных отстойниках и технологических приямках
• Емкости с интенсивным испарением: Радарная частота 6 ГГц эффективно «пробивает» плотные испарения, туман и пар внутри закрытых технологических танков, где ультразвуковые датчики теряют сигнал

Техническая документация

• Руководство по эксплуатации «SITRANS Probe LR. part 1»
  язык: RU, размер: 1.49 Мб, страниц: 60
• Руководство по эксплуатации «SITRANS Probe LR. part 2»
  язык: RU, размер: 1.96 Мб, страниц: 59
• Компактное руководство пользователя «SITRANS Probe LR»
  язык: RU, размер: 685.00 Кб, страниц: 18

Информация для заказа Siemens SITRANS Probe LR

• 7ML5430-1AA10SITRANS PROBE LR: 2-Х ПРОВОДНЫЙ ИМПУЛЬСНЫЙ РАДАРНЫЙ УРОВНЕМЕР, СТЕРЖНЕВАЯ АНТЕННА ИЗ POLYPROPYLEN, 6 GHZ, ДИАПАЗОН ИЗМЕРЕНИЯ ДО 20 M, ДЛЯ НЕПРЕРЫВНОГО ИЗМЕРЕНИЯ ЖИДКОСТЕЙ И ШЛАМОВ В ТАНКАХ ХРАНЕНИЯ КОРПУС / КАБЕЛЬНЫЙ ВВОД: ПЛАСТИК, (PBT), КОЛ-ВО 2 X 1/2 ДЮЙМА NPT ТИП / МАТЕРИАЛ АНТЕННЫ - (МАКС. 3 БАР И 80 ГРАД. C), ПОЛИПРОПИЛЕН-АНТЕННА: 1 1/2 ДЮЙМА NPT ((КОНИЧЕСКАЯ), ANSI/ASME B1.20.1) ПОСТАВЛЯЕТСЯ С ИНТЕГРИРОВАННЫМ ЭКРАНОМ 100 MM ДОПУСКИ: ОБЩЕЕ НАЗНАЧЕНИЕ, СЕ ВКЛЮЧАЯ ЕВРОПЕЙСКИЕ ДОПУСКИ ДЛЯ РАДИООЧАСТОТ (R&TTE), 5,8 ГГц СВЯЗЬ/ВЫХОД: 4—20MA, HART (описание отсутствует)
• 7ML5430-1AB10SITRANS PROBE LR: 2-Х ПРОВОДНЫЙ ИМПУЛЬСНЫЙ РАДАРНЫЙ УРОВНЕМЕР, СТЕРЖНЕВАЯ АНТЕННА ИЗ POLYPROPYLEN, 6 GHZ, ДИАПАЗОН ИЗМЕРЕНИЯ ДО 20 M, ДЛЯ НЕПРЕРЫВНОГО ИЗМЕРЕНИЯ ЖИДКОСТЕЙ И ШЛАМОВ В ТАНКАХ ХРАНЕНИЯ
• 7ML5430-1AD10SITRANS PROBE LR: 2-Х ПРОВОДНЫЙ ИМПУЛЬСНЫЙ РАДАРНЫЙ УРОВНЕМЕР, СТЕРЖНЕВАЯ АНТЕННА ИЗ POLYPROPYLEN, 6 GHZ, ДИАПАЗОН ИЗМЕРЕНИЯ ДО 20 M, ДЛЯ НЕПРЕРЫВНОГО ИЗМЕРЕНИЯ ЖИДКОСТЕЙ И ШЛАМОВ В ТАНКАХ ХРАНЕНИЯ КОРПУС / КАБЕЛЬНЫЙ ВВОД: ПЛАСТИК, (PBT), КОЛ-ВО 2 X 1/2 ДЮЙМА NPT ТИП / МАТЕРИАЛ АНТЕННЫ - (МАКС. 3 БАР И 80 ГРАД. C), ПОЛИПРОПИЛЕН-АНТЕННА: 1 1/2 ДЮЙМА NPT ((КОНИЧЕСКАЯ), ANSI/ASME B1.20.1) ПОСТАВЛЯЕТСЯ С ИНТЕГРИРОВАННЫМ ЭКРАНОМ 100 MM ДОПУСКИ: FM, КЛАСС I, II & III, КАТ. 1, ГРУППЫ A—G, ИСКРОБЕЗОПАСНЫЙ С СООТВЕТСТВУЮЩИМ БАРЬЕРОМ, ВКЛЮЧАЯ ДОПУСКИ ДЛЯ РАДИОЧАСТОТ FCC, 6,3 ГГц, ТОЛЬКО СЕВЕРНАЯ АМЕРИКА СВЯЗЬ/ВЫХОД: 4—20MA, HART (описание отсутствует)
• 7ML5430-2AA10SITRANS PROBE LR: 2-Х ПРОВОДНЫЙ ИМПУЛЬСНЫЙ РАДАРНЫЙ УРОВНЕМЕР, СТЕРЖНЕВАЯ АНТЕННА ИЗ POLYPROPYLEN, 6 GHZ, ДИАПАЗОН ИЗМЕРЕНИЯ ДО 20 M, ДЛЯ НЕПРЕРЫВНОГО ИЗМЕРЕНИЯ ЖИДКОСТЕЙ И ШЛАМОВ В ТАНКАХ ХРАНЕНИЯ КОРПУС / КАБЕЛЬНЫЙ ВВОД: ПЛАСТИК (PBT), КОЛ-ВО 2 X M20 ТИП / МАТЕРИАЛ АНТЕННЫ - (МАКС. 3 БАР И 80 ГРАД. C), ПОЛИПРОПИЛЕН-АНТЕННА: 1 1/2 ДЮЙМА NPT ((КОНИЧЕСКАЯ), ANSI/ASME B1.20.1) ПОСТАВЛЯЕТСЯ С ИНТЕГРИРОВАННЫМ ЭКРАНОМ 100 MM ДОПУСКИ: ОБЩЕЕ НАЗНАЧЕНИЕ, СЕ ВКЛЮЧАЯ ЕВРОПЕЙСКИЕ ДОПУСКИ ДЛЯ РАДИООЧАСТОТ (R&TTE), 5,8 ГГц СВЯЗЬ/ВЫХОД: 4—20MA, HART (описание отсутствует)
• 7ML5430-2BA10SITRANS PROBE LR: 2-Х ПРОВОДНЫЙ ИМПУЛЬСНЫЙ РАДАРНЫЙ УРОВНЕМЕР, СТЕРЖНЕВАЯ АНТЕННА ИЗ POLYPROPYLEN, 6 GHZ, ДИАПАЗОН ИЗМЕРЕНИЯ ДО 20 M, ДЛЯ НЕПРЕРЫВНОГО ИЗМЕРЕНИЯ ЖИДКОСТЕЙ И ШЛАМОВ В ТАНКАХ ХРАНЕНИЯ КОРПУС / КАБЕЛЬНЫЙ ВВОД: ПЛАСТИК (PBT), КОЛ-ВО 2 X M20 ТИП / МАТЕРИАЛ АНТЕННЫ - (МАКС. 3 БАР И 80 ГРАД. C) ПОЛИПРОПИЛЕН-АНТЕННА: R 1 1/2 ДЮЙМА ((BSPT), EN 10226-1) ПОСТАВЛЯЕТСЯ С ИНТЕГРИРОВАННЫМ ЭКРАНОМ 100 MM ДОПУСКИ: ОБЩЕЕ НАЗНАЧЕНИЕ, СЕ ВКЛЮЧАЯ ЕВРОПЕЙСКИЕ ДОПУСКИ ДЛЯ РАДИООЧАСТОТ (R&TTE), 5,8 ГГц СВЯЗЬ/ВЫХОД: 4—20MA, HART (описание отсутствует)
• 7ML5430-2BE10SITRANS PROBE LR: 2-Х ПРОВОДНЫЙ ИМПУЛЬСНЫЙ РАДАРНЫЙ УРОВНЕМЕР, СТЕРЖНЕВАЯ АНТЕННА ИЗ POLYPROPYLEN, 6 GHZ, ДИАПАЗОН ИЗМЕРЕНИЯ ДО 20 M, ДЛЯ НЕПРЕРЫВНОГО ИЗМЕРЕНИЯ ЖИДКОСТЕЙ И ШЛАМОВ В ТАНКАХ ХРАНЕНИЯ КОРПУС / КАБЕЛЬНЫЙ ВВОД: ПЛАСТИК (PBT), КОЛ-ВО 2 X M20 ТИП / МАТЕРИАЛ АНТЕННЫ - (МАКС. 3 БАР И 80 ГРАД. C) ПОЛИПРОПИЛЕН-АНТЕННА: R 1 1/2 ДЮЙМА ((BSPT), EN 10226-1) ПОСТАВЛЯЕТСЯ С ИНТЕГРИРОВАННЫМ ЭКРАНОМ 100 MM ДОПУСКИ: ATEX II 1 G EEX IA I ИСКРОБЕЗОПАСНЫЙ С СООТВЕТСТВУЮЩИМ ВКЛЮЧАЯ ЕВРОПЕЙСКИЕ ДОПУСКИ ДЛЯ РАДИООЧАСТО (R&TTE), 5,8 ГГц СВЯЗЬ/ВЫХОД: 4—20MA, HART (описание отсутствует)
• 7ML5430-2CA10SITRANS PROBE LR: 2-Х ПРОВОДНЫЙ ИМПУЛЬСНЫЙ РАДАРНЫЙ УРОВНЕМЕР, СТЕРЖНЕВАЯ АНТЕННА ИЗ POLYPROPYLEN, 6 GHZ, ДИАПАЗОН ИЗМЕРЕНИЯ ДО 20 M, ДЛЯ НЕПРЕРЫВНОГО ИЗМЕРЕНИЯ ЖИДКОСТЕЙ И ШЛАМОВ В ТАНКАХ ХРАНЕНИЯ КОРПУС / КАБЕЛЬНЫЙ ВВОД: ПЛАСТИК (PBT), КОЛ-ВО 2 X M20 ТИП / МАТЕРИАЛ АНТЕННЫ - (МАКС. 3 БАР И 80 ГРАД. C) ПОЛИПРОПИЛЕН АНТЕННА: G 1 1/2 ДЮЙМА ((BSPP), EN ISO 228-1) ПОСТАВЛЯЕТСЯ С ИНТЕГРИРОВАННЫМ ЭКРАНОМ 100 MM ДОПУСКИ: ОБЩЕЕ НАЗНАЧЕНИЕ, СЕ ВКЛЮЧАЯ ЕВРОПЕЙСКИЕ ДОПУСКИ ДЛЯ РАДИООЧАСТОТ (R&TTE), 5,8 ГГц СВЯЗЬ/ВЫХОД: 4—20MA, HART (описание отсутствует)
• 7ML5430-2EA10SITRANS PROBE LR: 2-Х ПРОВОДНЫЙ ИМПУЛЬСНЫЙ РАДАРНЫЙ УРОВНЕМЕР, СТЕРЖНЕВАЯ АНТЕННА ИЗ POLYPROPYLEN, 6 GHZ, ДИАПАЗОН ИЗМЕРЕНИЯ ДО 20 M, ДЛЯ НЕПРЕРЫВНОГО ИЗМЕРЕНИЯ ЖИДКОСТЕЙ И ШЛАМОВ В ТАНКАХ ХРАНЕНИЯ ENCLOSURE / CABLE INLET: PLASTIC, (PBT), QTY 2 X M20 ANTENNA TYPE / MATERIAL - (MAX 3 BAR AND 80 DEG. 'C): 1 1/2“ BSPT (EN 10226-1), C/W INTEGRAL 250 MM SHIELD APPROVALS: GENERAL PURPOSE, CE INCLUDES EUROPEAN RADIO APPROVALS (R&TTE), 5.8 GHZ COMMUNICATION / OUTPUT: 4-20MA, HART
