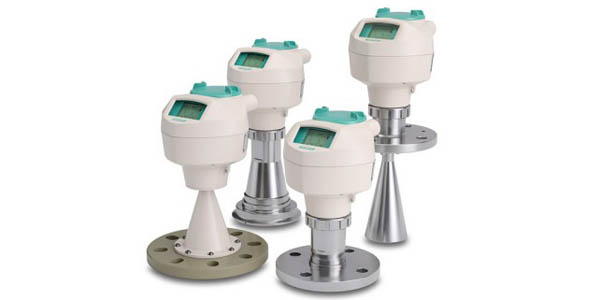

Siemens SITRANS LR250 (7ML5432) Радарные уровнемеры со стержневой антенной

Siemens SITRANS LR250 Радарные уровнемеры со стержневой антенной. Обзор

Siemens SITRANS LR250 (7ML5432) — серия двухпроводных импульсных радарных уровнемеров со стержневой антенной для непрерывного бесконтактного измерения уровня жидкостей и шламов. Прибор работает на частоте 25 ГГц, оснащён графическим дисплеем и обеспечивает измерение до 20 метров. Стержневая антенна из нержавеющей стали 316L с PTFE-излучателем идеальна для коррозионных, агрессивных сред и сред с низкой диэлектрической проницаемостью, а также для небольших ёмкостей.

Преимущества

• Стержневая антенна 316L/PTFE: Компактная стержневая конструкция обеспечивает надёжный сигнал в малых резервуарах и при низкой диэлектрической проницаемости среды
• Частота 25 ГГц: Высокая частота гарантирует точное отслеживание уровня в условиях пара, тумана и умеренной пены
• Встроенный графический дисплей: Локальный ЖК-экран с меню и ИК-пульт для настройки непосредственно у резервуара
• Двухпроводная схема 4–20 мА HART: Питание и передача данных по одному кабелю
• Широкий выбор присоединений: Резьбовые NPT, BSPT, BSPP и фланцевые соединения для различных технологических патрубков

Область применения

• Коррозионные и агрессивные химические среды: Кислоты, щелочи и растворители в небольших технологических ёмкостях
• Резервуары с низкой диэлектрической проницаемостью: Среды, требующие стержневой антенны для стабильного отражения сигнала
• Малые технологические ёмкости: Компактная конструкция для ограниченного пространства монтажа
• Высокие температуры и давления: Исполнения для работы в экстремальных процессных условиях

Техническая документация

• Компактное руководство пользователя «SITRANS LR250 (HART)»
  язык: RU, размер: 1.47 Мб, страниц: 500
• Руководство по эксплуатации «SITRANS LR250 (HART)»
  язык: RU, размер: 7.86 Мб, страниц: 268
• Руководство пользователя «SITRANS LR250 (HART)»
  язык: RU, размер: 873.03 Кб, страниц: 500

Информация для заказа Siemens SITRANS LR250

• 7ML5432-0BF20-0AA0Двухпроводной импульсный тельный преобразователь уровня, работающий на частоте 25 ГГц, предназначенный для непрерывного контроля жидкостей и смесей в резервуарах для хранения и в технологических резервуарах, в том числе при высоких температурах и давлениях, в диапазоне до 20 м, в зависимости от антенны. Он является идеальным для коррозионных, агрессивных сред и сред с низкой диэлектрической проницаемостью. МАТЕРИАЛ ПРИСОЕДИНЕНИЯ К ПРОЦЕССУ: НЕРЖАВЕЮЩАЯ СТАЛЬ 1.4404/1.4435 ТИПЫ ФЛАНЦЕВЫХ ПРИСОЕДИНЕНИЙ К ПРОЦЕССУ (НЕРЖАВЕЮЩАЯ СТАЛЬ 1.4404/1.4435): 2 КЛАСС 150 ASME B16.5 С ВЫСТУПОМ СВЯЗЬ: 4—20MA HART, ПУСК ПРИ <3,6 МА - КОРПУС (С КАБЕЛЬНЫМИ ВВОДАМИ): АЛЮМИНИЙ, ЭПОКСИДНОЕ ПОКРЫТИЕ, 2 X 1/2 NPT МАТЕРИАЛ ЛИНЗЫ АНТЕННЫ: TFM 1600 ЛИНЗА ЗАПОДЛИЦО ДОПУСКИ: ОБЩЕЕ НАЗНАЧЕНИЕ,CE, CSA,FM,FCC, R&TTE,RCM КЛАСС ДАВЛЕНИЯ: НОМИНАЛ В СООТВЕТСТВИИ С КРИВЫМИ ДАВЛЕНИЯ/ТЕМПЕРАТУРЫ В ИНСТРУКЦИИ ПО ЭКСПЛУАТАЦИИ
• 7ML5432-0BF20-1AA0Двухпроводной импульсный тельный преобразователь уровня, работающий на частоте 25 ГГц, предназначенный для непрерывного контроля жидкостей и смесей в резервуарах для хранения и в технологических резервуарах, в том числе при высоких температурах и давлениях, в диапазоне до 20 м, в зависимости от антенны. Он является идеальным для коррозионных, агрессивных сред и сред с низкой диэлектрической проницаемостью. МАТЕРИАЛ ПРИСОЕДИНЕНИЯ К ПРОЦЕССУ: НЕРЖАВЕЮЩАЯ СТАЛЬ 1.4404/1.4435 ТИПЫ ФЛАНЦЕВЫХ ПРИСОЕДИНЕНИЙ К ПРОЦЕССУ (НЕРЖАВЕЮЩАЯ СТАЛЬ 1.4404/1.4435): 2 КЛАСС 150 ASME B16.5 С ВЫСТУПОМ СВЯЗЬ: 4—20MA HART, ПУСК ПРИ <3,6 МА - КОРПУС (С КАБЕЛЬНЫМИ ВВОДАМИ): АЛЮМИНИЙ, ЭПОКСИДНОЕ ПОКРЫТИЕ, 2 X M20 X 1,5 МАТЕРИАЛ ЛИНЗЫ АНТЕННЫ: TFM 1600 ЛИНЗА ЗАПОДЛИЦО ДОПУСКИ: ОБЩЕЕ НАЗНАЧЕНИЕ,CE, CSA,FM,FCC, R&TTE,RCM КЛАСС ДАВЛЕНИЯ: НОМИНАЛ В СООТВЕТСТВИИ С КРИВЫМИ ДАВЛЕНИЯ/ТЕМПЕРАТУРЫ В ИНСТРУКЦИИ ПО ЭКСПЛУАТАЦИИ Уровнемер LR200/250
• 7ML5432-0GA10-0AC0Двухпроводной импульсный тельный преобразователь уровня, работающий на частоте 25 ГГц, предназначенный для непрерывного контроля жидкостей и смесей в резервуарах для хранения и в технологических резервуарах, в том числе при высоких температурах и давлениях, в диапазоне до 20 м, в зависимости от антенны. Он является идеальным для коррозионных, агрессивных сред и сред с низкой диэлектрической проницаемостью. МАТЕРИАЛ ПРИСОЕДИНЕНИЯ К ПРОЦЕССУ: НЕРЖАВЕЮЩАЯ СТАЛЬ 1.4404/1.4435 ТИПЫ ФЛАНЦЕВЫХ ПРИСОЕДИНЕНИЙ К ПРОЦЕССУ (НЕРЖАВЕЮЩАЯ СТАЛЬ 1.4404/1.4435): DN50 PN10/16 EN 1092-1 ТИП B1 С ВЫСТУПОМ СВЯЗЬ: PROFIBUS PA - КОРПУС (С КАБЕЛЬНЫМИ ВВОДАМИ): АЛЮМИНИЙ, ЭПОКСИДНОЕ ПОКРЫТИЕ, 2 X 1/2 NPT МАТЕРИАЛ ЛИНЗЫ АНТЕННЫ: TFM 1600 ЛИНЗА ЗАПОДЛИЦО ДОПУСКИ: ИСКРОБЕЗОПАСНОСТЬ: IECEX/ATEX II 1 G EX IA IIC T4, GA IECEX/ATEX II 1D EX IA TA IIIC T100 C DA, INMETRO EX IA IIC T4 GA, EX IA TA IIIC T100OC DA, CE, R&TTE, RCM КЛАСС ДАВЛЕНИЯ: НОМИНАЛ В СООТВЕТСТВИИ С КРИВЫМИ ДАВЛЕНИЯ/ТЕМПЕРАТУРЫ В ИНСТРУКЦИИ ПО ЭКСПЛУАТАЦИИ
• 7ML5432-0GA20-1AA0Двухпроводной импульсный тельный преобразователь уровня, работающий на частоте 25 ГГц, предназначенный для непрерывного контроля жидкостей и смесей в резервуарах для хранения и в технологических резервуарах, в том числе при высоких температурах и давлениях, в диапазоне до 20 м, в зависимости от антенны. Он является идеальным для коррозионных, агрессивных сред и сред с низкой диэлектрической проницаемостью. МАТЕРИАЛ ПРИСОЕДИНЕНИЯ К ПРОЦЕССУ: НЕРЖАВЕЮЩАЯ СТАЛЬ 1.4404/1.4435 ТИПЫ ФЛАНЦЕВЫХ ПРИСОЕДИНЕНИЙ К ПРОЦЕССУ (НЕРЖАВЕЮЩАЯ СТАЛЬ 1.4404/1.4435): DN50 PN10/16 EN 1092-1 ТИП B1 С ВЫСТУПОМ СВЯЗЬ: 4—20MA HART, ПУСК ПРИ <3,6 МА - КОРПУС (С КАБЕЛЬНЫМИ ВВОДАМИ): АЛЮМИНИЙ, ЭПОКСИДНОЕ ПОКРЫТИЕ, 2 X M20 X 1,5 МАТЕРИАЛ ЛИНЗЫ АНТЕННЫ: TFM 1600 ЛИНЗА ЗАПОДЛИЦО ДОПУСКИ: ОБЩЕЕ НАЗНАЧЕНИЕ,CE, CSA,FM,FCC, R&TTE,RCM КЛАСС ДАВЛЕНИЯ: НОМИНАЛ В СООТВЕТСТВИИ С КРИВЫМИ ДАВЛЕНИЯ/ТЕМПЕРАТУРЫ В ИНСТРУКЦИИ ПО ЭКСПЛУАТАЦИИ
• 7ML5432-0GA20-1AC0Двухпроводной импульсный тельный преобразователь уровня, работающий на частоте 25 ГГц, предназначенный для непрерывного контроля жидкостей и смесей в резервуарах для хранения и в технологических резервуарах, в том числе при высоких температурах и давлениях, в диапазоне до 20 м, в зависимости от антенны. Он является идеальным для коррозионных, агрессивных сред и сред с низкой диэлектрической проницаемостью. МАТЕРИАЛ ПРИСОЕДИНЕНИЯ К ПРОЦЕССУ: НЕРЖАВЕЮЩАЯ СТАЛЬ 1.4404/1.4435 ТИПЫ ФЛАНЦЕВЫХ ПРИСОЕДИНЕНИЙ К ПРОЦЕССУ (НЕРЖАВЕЮЩАЯ СТАЛЬ 1.4404/1.4435): DN50 PN10/16 EN 1092-1 ТИП B1 С ВЫСТУПОМ СВЯЗЬ: 4—20MA HART, ПУСК ПРИ <3,6 МА - КОРПУС (С КАБЕЛЬНЫМИ ВВОДАМИ): АЛЮМИНИЙ, ЭПОКСИДНОЕ ПОКРЫТИЕ, 2 X M20 X 1,5 МАТЕРИАЛ ЛИНЗЫ АНТЕННЫ: TFM 1600 ЛИНЗА ЗАПОДЛИЦО ДОПУСКИ: ИСКРОБЕЗОПАСНОСТЬ: IECEX/ATEX II 1 G EX IA IIC T4, GA IECEX/ATEX II 1D EX IA TA IIIC T100 C DA, INMETRO EX IA IIC T4 GA, EX IA TA IIIC T100OC DA, CE, R&TTE, RCM КЛАСС ДАВЛЕНИЯ: НОМИНАЛ В СООТВЕТСТВИИ С КРИВЫМИ ДАВЛЕНИЯ/ТЕМПЕРАТУРЫ В ИНСТР
• 7ML54320GA201AH0Двухпроводной импульсный тельный преобразователь уровня, работающий на частоте 25 ГГц, предназначенный для непрерывного контроля жидкостей и смесей в резервуарах для хранения и в технологических резервуарах, в том числе при высоких температурах и давлениях, в диапазоне до 20 м, в зависимости от антенны. Он является идеальным для коррозионных, агрессивных сред и сред с низкой диэлектрической проницаемостью. МАТЕРИАЛ ПРИСОЕДИНЕНИЯ К ПРОЦЕССУ: НЕРЖАВЕЮЩАЯ СТАЛЬ 1.4404/1.4435 ТИПЫ ФЛАНЦЕВЫХ ПРИСОЕДИНЕНИЙ К ПРОЦЕССУ (НЕРЖАВЕЮЩАЯ СТАЛЬ 1.4404/1.4435): DN50 PN10/16 EN 1092-1 ТИП B1 С ВЫСТУПОМ СВЯЗЬ: 4—20MA HART, ПУСК ПРИ <3,6 МА - КОРПУС (С КАБЕЛЬНЫМИ ВВОДАМИ): АЛЮМИНИЙ, ЭПОКСИДНОЕ ПОКРЫТИЕ, 2 X M20 X 1,5 МАТЕРИАЛ ЛИНЗЫ АНТЕННЫ: TFM 1600 ЛИНЗА ЗАПОДЛИЦО ДОПУСКИ: ВЗРЫВОБЕЗОПАСНОСТЬ: CSA/FM КЛАСС I, II И III, КАТ. 1, ГР. A—G, FCC INDUSTRY CANADA КЛАСС ДАВЛЕНИЯ: НОМИНАЛ В СООТВЕТСТВИИ С КРИВЫМИ ДАВЛЕНИЯ/ТЕМПЕРАТУРЫ В ИНСТРУКЦИИ ПО ЭКСПЛУАТАЦИИ
• 7ML5432-0GB20-1AA0Двухпроводной импульсный тельный преобразователь уровня, работающий на частоте 25 ГГц, предназначенный для непрерывного контроля жидкостей и смесей в резервуарах для хранения и в технологических резервуарах, в том числе при высоких температурах и давлениях, в диапазоне до 20 м, в зависимости от антенны. Он является идеальным для коррозионных, агрессивных сред и сред с низкой диэлектрической проницаемостью. МАТЕРИАЛ ПРИСОЕДИНЕНИЯ К ПРОЦЕССУ: НЕРЖАВЕЮЩАЯ СТАЛЬ 1.4404/1.4435 ТИПЫ ФЛАНЦЕВЫХ ПРИСОЕДИНЕНИЙ К ПРОЦЕССУ (НЕРЖАВЕЮЩАЯ СТАЛЬ 1.4404/1.4435): DN80 PN10/16 EN 1092-1 ТИП B1 С ВЫСТУПОМ СВЯЗЬ: 4—20MA HART, ПУСК ПРИ <3,6 МА - КОРПУС (С КАБЕЛЬНЫМИ ВВОДАМИ): АЛЮМИНИЙ, ЭПОКСИДНОЕ ПОКРЫТИЕ, 2 X M20 X 1,5 МАТЕРИАЛ ЛИНЗЫ АНТЕННЫ: TFM 1600 ЛИНЗА ЗАПОДЛИЦО ДОПУСКИ: ОБЩЕЕ НАЗНАЧЕНИЕ,CE, CSA,FM,FCC, R&TTE,RCM КЛАСС ДАВЛЕНИЯ: НОМИНАЛ В СООТВЕТСТВИИ С КРИВЫМИ ДАВЛЕНИЯ/ТЕМПЕРАТУРЫ В ИНСТРУКЦИИ ПО ЭКСПЛУАТАЦИИ
• 7ML5432-0GB20-1AC0Двухпроводной импульсный тельный преобразователь уровня, работающий на частоте 25 ГГц, предназначенный для непрерывного контроля жидкостей и смесей в резервуарах для хранения и в технологических резервуарах, в том числе при высоких температурах и давлениях, в диапазоне до 20 м, в зависимости от антенны. Он является идеальным для коррозионных, агрессивных сред и сред с низкой диэлектрической проницаемостью. МАТЕРИАЛ ПРИСОЕДИНЕНИЯ К ПРОЦЕССУ: НЕРЖАВЕЮЩАЯ СТАЛЬ 1.4404/1.4435 ТИПЫ ФЛАНЦЕВЫХ ПРИСОЕДИНЕНИЙ К ПРОЦЕССУ (НЕРЖАВЕЮЩАЯ СТАЛЬ 1.4404/1.4435): DN80 PN10/16 EN 1092-1 ТИП B1 С ВЫСТУПОМ СВЯЗЬ: 4—20MA HART, ПУСК ПРИ <3,6 МА - КОРПУС (С КАБЕЛЬНЫМИ ВВОДАМИ): АЛЮМИНИЙ, ЭПОКСИДНОЕ ПОКРЫТИЕ, 2 X M20 X 1,5 МАТЕРИАЛ ЛИНЗЫ АНТЕННЫ: TFM 1600 ЛИНЗА ЗАПОДЛИЦО ДОПУСКИ: ИСКРОБЕЗОПАСНОСТЬ: IECEX/ATEX II 1 G EX IA IIC T4, GA IECEX/ATEX II 1D EX IA TA IIIC T100 C DA, INMETRO EX IA IIC T4 GA, EX IA TA IIIC T100OC DA, CE, R&TTE, RCM КЛАСС ДАВЛЕНИЯ: НОМИНАЛ В СООТВЕТСТВИИ С КРИВЫМИ ДАВЛЕНИЯ/ТЕМПЕРАТУРЫ В ИНСТР
• 7ML5432-0GC20-0AA0Двухпроводной импульсный тельный преобразователь уровня, работающий на частоте 25 ГГц, предназначенный для непрерывного контроля жидкостей и смесей в резервуарах для хранения и в технологических резервуарах, в том числе при высоких температурах и давлениях, в диапазоне до 20 м, в зависимости от антенны. Он является идеальным для коррозионных, агрессивных сред и сред с низкой диэлектрической проницаемостью. МАТЕРИАЛ ПРИСОЕДИНЕНИЯ К ПРОЦЕССУ: НЕРЖАВЕЮЩАЯ СТАЛЬ 1.4404/1.4435 ТИПЫ ФЛАНЦЕВЫХ ПРИСОЕДИНЕНИЙ К ПРОЦЕССУ (НЕРЖАВЕЮЩАЯ СТАЛЬ 1.4404/1.4435): DN100 PN10/16 EN 1092-1 ТИП B1 С ВЫСТУПОМ СВЯЗЬ: 4—20MA HART, ПУСК ПРИ <3,6 МА - КОРПУС (С КАБЕЛЬНЫМИ ВВОДАМИ): АЛЮМИНИЙ, ЭПОКСИДНОЕ ПОКРЫТИЕ, 2 X 1/2 NPT МАТЕРИАЛ ЛИНЗЫ АНТЕННЫ: TFM 1600 ЛИНЗА ЗАПОДЛИЦО ДОПУСКИ: ОБЩЕЕ НАЗНАЧЕНИЕ,CE, CSA,FM,FCC, R&TTE,RCM КЛАСС ДАВЛЕНИЯ: НОМИНАЛ В СООТВЕТСТВИИ С КРИВЫМИ ДАВЛЕНИЯ/ТЕМПЕРАТУРЫ В ИНСТРУКЦИИ ПО ЭКСПЛУАТАЦИИ
• 7ML5432-0GC20-1AA0Модуль.
• 7ML5432-0GD20-1AA0Двухпроводной импульсный тельный преобразователь уровня, работающий на частоте 25 ГГц, предназначенный для непрерывного контроля жидкостей и смесей в резервуарах для хранения и в технологических резервуарах, в том числе при высоких температурах и давлениях, в диапазоне до 20 м, в зависимости от антенны. Он является идеальным для коррозионных, агрессивных сред и сред с низкой диэлектрической проницаемостью. МАТЕРИАЛ ПРИСОЕДИНЕНИЯ К ПРОЦЕССУ: НЕРЖАВЕЮЩАЯ СТАЛЬ 1.4404/1.4435 ТИПЫ ФЛАНЦЕВЫХ ПРИСОЕДИНЕНИЙ К ПРОЦЕССУ (НЕРЖАВЕЮЩАЯ СТАЛЬ 1.4404/1.4435): DN150 PN10/16 EN 1092-1 ТИП B1 С ВЫСТУПОМ СВЯЗЬ: 4—20MA HART, ПУСК ПРИ <3,6 МА - КОРПУС (С КАБЕЛЬНЫМИ ВВОДАМИ): АЛЮМИНИЙ, ЭПОКСИДНОЕ ПОКРЫТИЕ, 2 X M20 X 1,5 МАТЕРИАЛ ЛИНЗЫ АНТЕННЫ: TFM 1600 ЛИНЗА ЗАПОДЛИЦО ДОПУСКИ: ОБЩЕЕ НАЗНАЧЕНИЕ,CE, CSA,FM,FCC, R&TTE,RCM КЛАСС ДАВЛЕНИЯ: НОМИНАЛ В СООТВЕТСТВИИ С КРИВЫМИ ДАВЛЕНИЯ/ТЕМПЕРАТУРЫ В ИНСТРУКЦИИ ПО ЭКСПЛУАТАЦИИ
