SIMATIC MV - системы считывания кодов
Ситуационная осведомленность в области учета и отслеживания движения материалов, тары и готовой продукции гарантирует высокую эффективность и конкурентоспособность современно-го производственного предприятия. Сложность и многоступен-чатый характер производственных процессов определяет потребность в контроле перемещения компонентов с помощью де¬централизованных систем идентификации, интегрированных в систему автоматизированного управления и сети передачи данных, и способных работать в сложных промышленных условиях. Для современных производственных систем отслеживание продуктов и деталей с помощью автоматизированной процедуры считывания является одним из важнейших процессов. Уникальная система кодирования позволяет планировать каждый производственный шаг для любой производимой детали и контролировать изменения производственного процесса или используемых материалов. Непосредственная маркировка продуктов также позволяет применять различные требования законодательства для контроля произведенной партии внутри системы производства.
Специалисты компании Промэнерго Автоматика готовы предложить Вам комплексное решение по подбору и внедрению системы радиочастотной или оптической идентификации.
Непосредственная маркировка продуктов (НМП) означает на нанесение отметки непосредственно на поверхность продукта без использования отдельного материала-носителя, как, например, клеящейся метки. Это позволяет, как идентифицировать продуты на производстве, так и проследить за ними после доставки. Так называемые 2D коды уже многие годы используются в качестве способа кодирования, удовлетворяющего потребности клиентов. 2D коды состоят из легко внедряемых базовых элементов, состоящих из точек и фигур. Технологии лазерной и игольчатой маркировки известны своей долговечностью, скоростью маркировки и отсутствием привязки к материалу. Из-за механического принципа нанесения, 2D коды можно считать с помощью устройств для считывания 2D кодов даже после нескольких этапов воздействия на объект, например, металлическую деталь. 2D коды позволяют кодировать информацию в более компактном варианте по сравнению с штрих кодами или текстом.
Преимущества
- Уникальная идентификация продуктов или деталей - непосредственная маркировка деталей является ключевым элементом технологии отслеживания продуктов.
- Встроенный интерфейс для подключения к системам автома-тизации SIMATIC, SIMOTION или SINUMERIK через коммуникационные модули контроллеров SIMATIC S7/ станций ET 200 или интерфейсные модули для подключения к сетям PROFIBUS и PROFINET.
- Документация для каждой конкретной детали, используемой в производственном процессе
- Проверка гарантийных случаев (например, в случае отзыва деталей).
Обзор

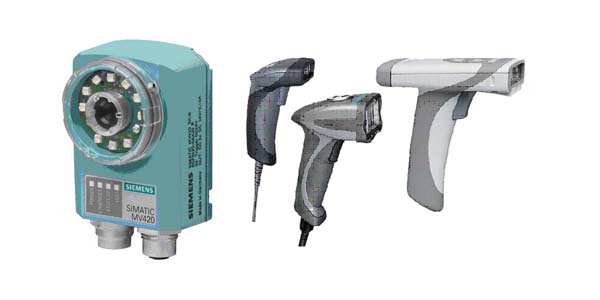

Siemens предлагает следующие типы компонентов для считыва-ния кодов (CRS):
- стационарные считыватели кодов (MV420, MV440)
- портативные считыватели (MV 320, MV 325, MV 340)

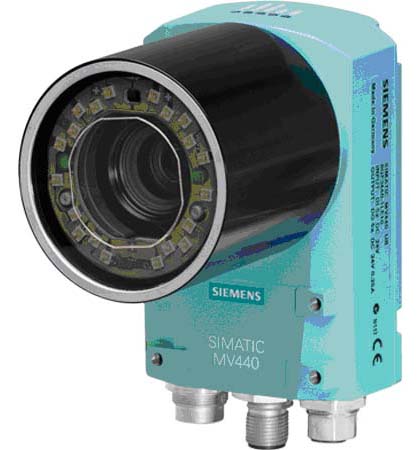

Стационарные оптические считыватели SIMATIC MV400
Стационарные считыватели 1D и 2D кодов серий MV420 и MV440. Дополнительная поддержка функций качества маркировки, распознавания текстов и обнаружения объектов в приборах серии MV440.
Наличие стандартных интерфейсов для подключения к системам автоматизации и стандартных функциональных блоков, включаемых в программы систем автоматизации.
Стационарные оптические считыватели SIMATIC MV500
Оптические считыватели SIMATIC MV500 предназначены для обнаружения и распознавания матричных и штрих кодов. Обеспечивается надежное распознавание кодов независимо от техно-логии печати и материалов, на которые они нанесены.
SIMATIC MV540 S и SIMATIC MV540 - построены с использованием новейших процессорных и сенсорных технологий. Это обеспечивает высокую производительность, возможность автоматической фокусировки изображения и надежность, основанную на многолетнем опыте. Устройства SIMATIC MV540 являются лучшим выбором для реализации проектов в промышленных условиях во всех сегментах. Несмотря на обширную смену технологий, новые устройства обеспечивают максимальную совмес-тимость с предшественниками.
Приборы могут комплектоваться объективами двух типов и позволяют считывать коды с расстояний от 10 до 400 мм.
Портативные оптические считыватели SIMATIC MV300
Новые портативные оптические считыватели SIMATIC MV320/ MV325/ MV340 для замены продуктов семейства SIMATIC Hawkeye.
SIMATIC MV320
Ручные считыватели матричных (2D) и штрих (1D) кодов высо-кого разрешения. Обеспечивают высокую контрастность считываемых матричных кодов. Размер ячейки кода должен быть не менее 0.13 мм. Ширина элементов штрих кода должна быть не менее 0.12 мм.
Обеспечивается поддержка сложных функций обработки изображений и управления освещением для надежного считывания кодов с различных поверхностей.
Подключение к системам автоматизации через интерфейсы USB или RS232. USB кабель включен в комплект поставки прибора. Для подключения через RS232 необходим заказ отдельного пакета с кабелем и источником питания.
SIMATIC MV325
Считыватель SIMATIC MV325 имеет характеристики идентичные характеристикам модели SIMATIC MV320, но имеет следующие особенностями:
- Долговечные батареи с быстрой зарядкой
- Отображение уровня заряда батареи с помощью светодиода
- Наличие интерфейса Bluetooth для поддержки беспроводной связи
- Программируемые кнопки для отдельных рабочих процессов
- Корпус с классом защиты IP65, устойчивый к воздействию дезинфицирующих средств
- Кнопка пейджинга поддерживает локализацию мобильного считывателя
Считыватель поставляется в комплекте с зарядной станцией и USB кабелем.
SIMATIC MV340
SIMATIC MV340 является одним из самых мощных портативных считывателей в мире. Он способен распознавать широкий спектр 1D и 2D кодов без необходимости перенастройки.
Расстояние считывания может достигать 50 мм, но оптимальное считывание выполняется на расстоянии 6 мм. Встроенные компоненты освещения подходят для широкого спектра поверхностей и увеличивают контрастность с маркировочными кодами.
Прибор способен считывать коды при колебаниях освещенности и со скругленных поверхностей.
Стационарный считыватель кодов 1x Ethernet, M12 1x RS422/RS232, M16 3x DI + 3x DQ Расстояние считывания: 10…400 мм |
Стационарный считыватель кодов 1x Ethernet, PoE, M12 1x RS422, M12 + 1xRS232, M16 5x DI + 5x DQ Расстояние считывания: 70…3000 мм |
Портативный считыватель кодов - 1x USB + 1x RS232 - Расстояние считывания: 20…375 мм |
Портативный считыватель кодов - 1x USB + 1x Bluetooth класса 2 - Расстояние считывания: 20…375 мм |
Портативный считыватель кодов - 1x USB + 1x RS232 - Расстояние считывания: 0…50 мм |
Коммуникационные модули ASM, RF1xx
Следующие коммуникационные модули поддерживают инте-грацию систем считывания кодов SIMATIC с компонентами систем автоматизации:
- ASM 475 (подключение к SIMATIC S7-300 (непосредственно) S7-300/ S7-400, ПК с SIMATIC WinAC через ET200M, SINUMERIC 840D/810D)
- RF120C (подключение к S7-1200)
- RF170C (подключение к SIMATIC S7-300/400, ПК с SIMATIC WinAC через ET200pro)
- ASM 456 (подключение к PROFIBUS DP-V1)
- RF180C (подключение к PROFINET IO)
- RFID 181EIP (подключение к Ethernet/IP)
Информация для заказа
| Наименование | Заказные номера | |||
|---|---|---|---|---|
| Стационарные оптические считыватели SIMATIC MV500 | ||||
| MV540 S, CMOS 800x600, 80 сч./с, 1xDI, 3xDO, Dсчит<=0,4м, IP67 | без вспышки и объектива | 6GF3540-0CD10 | ||
| MV540 H, CMOS 1280x1024, 30 сч./с, 1xDI, 3xDO, Dсчит<=0,4м, IP67 | без вспышки и объектива | 6GF3540-0GE10 | ||
| Аксессуары | D65 Protective Bus Modular(Front panel: Glass, Housing: Metal) | 6GF3540-8AC11 | ||
| E-Focus lens (C mount) Focal length: 25mm; E-Focus with Liquid Lens | 6GF3540-8EA03-0LL0 | |||
| Встраиваемая вспышка | красный свет | 6GF3540-8DA13 | ||
| белый свет | 6GF3540-8DA13 | |||
| инфракрасная | 6GF3540-8DA13 | |||
| Adapter cable Power DIO-DATA (M16 12-way to M12 12-way; Length: 50cm; connects MV440 Power DIO-RS232 cable with Power DIO-DATA interface of MV540 devices) |
6GF3500-8BA20 | |||
| Power DIO DATA Cable MV500 10m (Power supply, DIO, RS232 or RS422) |
10 м | 6GF3500-8BA21 | ||
| Power DIO DATA Cable 30m (Power supply, DIO, RS232 or RS422) |
30 м | 6GF3500-8BA41 | ||
| Стационарные оптические считыватели SIMATIC MV440 | ||||
| MV440 SR, CCD 640x480, 80 сч./с, 5xDI, 5xDO, Multicode, ID-Genius, OCR, Verification, Dсчит<=3м, PoE, IP67 | 6GF3 440-1CD10 | |||
| MV440 HR, CCD 1024x769, 30 сч./с, 5xDI, 5xDO, Multicode, ID-Genius, OCR, Verification, Dсчит<=3м, PoE, IP67 | 6GF3 440-1GE10 | |||
| MV440 UR, CCD 1600x1200, 25 сч./с, 5xDI, 5xDO, Multicode, ID-Genius, OCR,IP67 | 6GF3 440-1LE10 | |||
| Лицензии | Text-Genius, активация модуля распознавания символов | 6GF3 400-0SL01 | ||
| Veri-Genius, активация модуля проверки читаемости кода | 6GF3 400-0SL02 | |||
| Аксессуары | Объективы | 8,5 мм, 1:1,5 PENTAX C815B(TH), D=42 мм, L=47 мм, не подходит для встроенных вспышек | 6GF9 001-1BE01 | |
| 12 мм, 1:1,4 PENTAX H1214-М(KP), D=29,5 мм, L=35,7 мм | 6GF9 001-1BL01 | |||
| 16 мм, 1:1,4 PENTAX C1614-М(KP), D=29,5 мм, L=37,2 мм | 6GF9 001-1BF01 | |||
| 25 мм, 1:1,4 PENTAX C2514-М(KP), D=29,5 мм, L=38,9 мм | 6GF9 001-1BG01 | |||
| 35 мм, 1:1,6 PENTAX C3516-М(KP), D=29,5 мм, L=41,4 мм | 6GF9 001-1BH01 | |||
| 50 мм, 1:2,8 PENTAX C5028-М(KP), D=29,5 мм, L=38 мм | 6GF9 001-1BJ01 | |||
| 75 мм, 1:2,8 PENTAX C7528-М(KP), D=34 мм, L=63,6 мм | 6GF9 001-1BK01 | |||
| Защитный кожух для объективов D65, встроенных вспышек, металлический, D-object<=57 мм, IP67, окуляр | стеклянный | 6GF3 440-8AC11 | ||
| пластиковый | 6GF3 440-8AC21 | |||
| Защитный кожух для объективов D65, встроенных вспышек, пластиковый, D-object<=48 мм, IP67 | 6GF3 440-8AC12 | |||
| Встраиваемая вспышка | красный свет | 6GF3 440-8DA11 | ||
| белый свет | 6GF3 440-8DA21 | |||
| зеленый свет | 6GF3 440-8DA31 | |||
| Внешняя вспышка, инфракрасная, IP67, 24 В, освещаемое расстояние | 500 … 23000 мм | 6GF3 400-0LT01-7BA1 | ||
| 500 … 3000 мм | 6GF3 400-0LT01-8DA1 | |||
| Кабель, Для колец с внешней подсветкой, M12, один конец кабеля не обжат, 4-pole, 10 м | 6GF3 440-8BC4 | |||
| Для колец внешней вспышки, M12, 4-pole (разъем), M16 12-pole (разъем); M16, 12-pole (коннектор); подключение к MV440; 25 см | 6GF3 440-8BD1 | |||
| IE FC TP патч-корд M12/M12, длина | 0.3 м2) | 6XV1 870-8AE30 | ||
| 15 м2) | 6XV1 870-8AN15 | |||
| Кабель питания DIO RS232, M16/неразделан, длина | 10 м | 6GF3 440-8BA2 | ||
| 30 м | 6GF3 440-8BA4 | |||
| Кабель для подключения к ASM, M12/M12 | 2 м2) | 6GT2 891-4FH20 | ||
| 50 м2) | 6GT2 891-4FN50 | |||
| Кабель для внешних вспышек, M12/неразделан, 4-контактный, не для подвижных частей, длина 10 м. | 6GF3 440-8BC4 | |||
| Источник питания для внешних вспышек, вход ~110…230В, выход =16,5 В | 6GF9 002-8PS | |||
| Монтажный кронштейн | для MV440 | 6GF3 440-8CA | ||
| для внешних вспышек MV440 | 6GF3 440-8CD01 | |||
| 3-х секционный | 6GF9 002-7AD | |||
| Портативные оптические считыватели SIMATIC MV320 | ||||
| MV320, 1280 x 960, 10 счит./с, Dсчит<=0,37 м, с рукояткой, USB | 6GF3 320-0HT01 | |||
| Аксессуары | Металлический держатель для считывателя MV320 | 6GF3 320-0AC07 | ||
| Кабель USB, 1,8 м | 6GF3 320-0AC02 | |||
| Портативные оптические считыватели SIMATIC MV325 | ||||
| MV325, 1280 x 960, 10 счит./с, Dсчит<=0,37 м, с рукояткой, беспроводной | 6GF3 325-0HT01 | |||
| Аксессуары | Зарядная станция для MV325 | 6GF3 325-0AC03 | ||
| Запасная батарея 1800 мА*ч | 6GF3 325-0AC07 | |||
| Портативные оптические считыватели SIMATIC MV340 | ||||
| MV340, 1280 x 1024, 10 счит./с, Dсчит<=0,05 м, с рукояткой, USB | 6GF3 340-0HT01 | |||
| Аксессуары | Кабель RS232, 2,4 м, спиральный | 6GF3 020-0AC40-0AC1 | ||
| Кабель RS232, 2,4 м | 6GF3 020-0AC40-0AC4 | |||
| Блок питания | 6GF3 020-0AC40-0AP2 | |||
