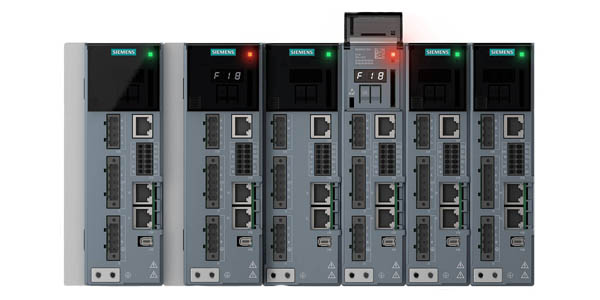

Преобразователи частоты Siemens SINAMICS S210

Обзор

SINAMICS S210 - одноосевая сервосистема от компании Siemens. Линейка включает преобразователи частоты нового поколения в исполнении на 200–240 В (однофазные) и 380–480 В (трехфазные), а также специализированные SD-карты памяти с лицензиями и системные аксессуары. Серия S210 разработана для прецизионного управления синхронными серводвигателями SIMOTICS S-1FK2, S-1FT2 и S-1FS2 в технологических задачах, требующих максимальной динамики, компактности и высочайшего уровня безопасности.

Основные группы устройств серии SINAMICS S210

• Сервопреобразователи SINAMICS S210 (6SL3210 / 6SL5310): высокопроизводительные компактные одноосевые приводы, выпускаемые со встроенным сетевым интерфейсом PROFINET (включая профили IRT и RT) для интеграции в распределенные системы автоматизации.
• Системные SD-карты и элементы памяти (6SL5370): специализированные карты памяти емкостью 8 ГБ, поставляемые со встроенными лицензиями (Certificate of License), необходимыми для хранения конфигурации, прошивок и активации расширенных функций безопасности.

Преимущества использования

• Подключение одним кабелем (OCC - One Cable Connection): питание двигателя, сигналы тормоза и данные датчика обратной связи (энкодера) передаются по одному общему гибридному кабелю, что вдвое сокращает затраты на монтаж и минимизирует габариты кабельных трасс.
• Глубокая интеграция Safety Integrated: поддержка широкого спектра встроенных функций безопасности (STO, SS1, SBC, SOS, SLS, SDI, SLA), реализуемых как через клеммы, так и по сетевому протоколу PROFIsafe.
• Ультравысокая динамика и автонастройка: минимальное время цикла и усовершенствованная функция автоматической оптимизации (One-Button Tuning) позволяют системе мгновенно компенсировать механический люфт, трение и резонансы исполнительного механизма.

Область применения

• Высокоскоростные упаковочные, картонажные и фасовочные машины в пищевой и фармацевтической отраслях.
• Многоосевые координатные столы, портальные роботы-перекладчики (Pick and Place) и автоматические манипуляторы.
• Высокоточные печатные станки, этикетировочные комплексы и конвейерные линии с жесткой синхронизацией осей.

Техническая документация

• S210_1FK2_op_instr_092019_en-US.pdf
  размер: 11.88 Мб, страниц: 666

Связанные документы

• Каталог продукции «Преобразователи SINAMICS и двигатели SIMOTICS»
  язык: RU, страниц: 452, размер: 39.01 Мб
• Каталог продукции «Преобразователи частоты SINAMICS V20 SINAMICS G120C SINAMICS G120/G120P - каталог GMC-nano»
  язык: RU, страниц: 16, размер: 3.99 Мб
• Каталог продукции «Преобразователи частоты SINAMICS V20, SINAMICS G120 и SINAMICS G120C. Каталог GMC Nano 2017»
  язык: RU, страниц: 32, размер: 3.98 Мб
• Опросный лист «Siemens Sinamics - опросный лист для подбора преобразователя частоты»
  язык: RU, страниц: , размер: 195.00 Кб

Информация для заказа инверторов Siemens Sinamics S210

• 6SL3200-0AE61-0AA0SINAMICS S210 &1FK2 starter kit incl. Extended Safety license S210: 6SL3210-5HB10-4UF0 Input voltage: 200-240 V 1AC 0.4 kW, SD card with Ex. Safety IP20, 55 x 170 x 170 (WxHxD) SIMOTICS S, 1FK2103-4AG00-1MA0 HD, IP64, M0=1.27 Nm, PN=0.4 KW at NN=3000 rpm, AH30 without brake, with feather key With multiturn absolute encoder Single cable solution, can be assembled MC 500 6FX5002-8QN04-1AD0 4G0.38+2x0.38+4x0.2 C, M12 Cores with end sleeve IX connector, length 3m The delivery quantity is limited to 3 per customer.
• 6SL3210-5HB10-1UF0SINAMICS S210 Входное напряжение: 200-240 1AC, -10% / + 10%, 1.4A, 45-66Hz, Выходное напряжение: 0-вход В, 0,8 A 0-550Hz, Двигатель: 0,1 кВт, Степень защиты: IP20, Размер кадра А, 45 х 170 х 170 (ШхВхГ)
• 6SL3210-5HB10-2UF0SINAMICS S210 Входное напряжение: 200-240 1AC, -10% / + 10%, 2.7A, 45-66Hz, Выходное напряжение: 0-вход В, 1.4A, 0-550Hz, Двигатель: 0,2 кВт, Степень защиты: IP20, Размер кадра А, 45 х 170 х 170 (ШхВхГ)
• 6SL3210-5HB10-4UF0SINAMICS S210 Входное напряжение: 200-240 1AC, -10% / + 10%, 5.0A, 45-66Hz, Выходное напряжение: 0-вход В, 2.4A, 0-550Hz, Двигатель: 0,4 кВт, Степень защиты: IP20, Размер кадра В, 55 х 170 х 170 (ШхВхГ)
• 6SL3210-5HB10-8UF0SINAMICS S210 Входное напряжение: 200-240 В 1AC, -10% / + 10%, 9.3, 45-66 Гц, Выходное напряжение: 0-вход В, 4.4, 0-550 Гц, Двигатель: 0,75 кВт, Степень защиты: IP20, Размер рамы С, 75 х 170 х 195 (ШхВхГ)
• 6SL3210-5HE10-4UF0SINAMICS S210 Входное напряжение: 200-480 В 3AC, -10% / + 10%, 1,5 А, 45-66 Гц, Выходное напряжение: 0-вход В, 1.2, 0-550 Гц, Двигатель: 0,4 кВт, Степень защиты: IP20, Размер кадра А, 50 х 270 х 220 (ШхВхГ)
• 6SL3210-5HE10-8UF0SINAMICS S210 Входное напряжение: 3AC 200-480V -10% / + 10% 2.9A 45-66Hz Выходное напряжение: 0-входного сигнала V 2.3a 0-550Hz двигателя: 0,75 кВт защиты: IP20 Размер кадра 50 х 270 х 220 (BxHxT )
• 6SL3210-5HE11-0UF0SINAMICS S210 Входное напряжение: 200-480 В 3AC -10% / + 10% 3.8 45-66 Гц Выходное напряжение: 0-вход В, 3,0 А, 0-550 Гц Двигатель: 1,0 кВт Степень защиты: IP20 Размер рамы 50 х 270 х 220 (ШхВхГ)
• 6SL3210-5HE11-5UF0SINAMICS S210 Входное напряжение: 200-480 В переменного тока 3 -10% / + 10% 5.7 45-66 Гц Выходное напряжение: 0-вход V 5.0 А 0-550 Гц Двигатель: 1.5 кВт Степень защиты: IP20 Размер кадра B 70 х 322 х 223 (ШхВхГ)
• 6SL3210-5HE12-0UF0SINAMICS S210 входное напряжение 200-480 3 AC -10% / + 10% 6.9 45-66 Гц Выходное напряжение: 0-вход V 7,0 0-550 Гц Двигатель: 2,0 кВт Степень защиты: IP20 Типоразмер B 70 х 322 х 223 (ШхВхГ)
• 6SL3210-5HE13-5UF0SINAMICS S210 Входное напряжение 200-480 В переменного тока 3 -10% / + 10% 9.1a 45-66 Гц Выходное напряжение: 0 на вход V 9.0a 0-550 Гц двигателя: 3,5 кВт Тип защиты: IP20 Размер кадра C 105 х 322 х 223 (ШхВхГ)
• 6SL3210-5HE15-0UF0SINAMICS S210 Входное напряжение 200-480 В переменного тока 3 4 -10% / + 10% 12.9A 45-66 Гц Выходное напряжение: 6 0 на вход V 12.0A 0-550 Гц двигателя: 5,0 кВт Тип защиты: IP20 Типоразмер C 105 х 322 х 223 (ШхВхГ)
• 6SL3210-5HE17-0UF0SINAMICS S210 Входное напряжение 200-480V 3 переменного тока -10% / + 10% 16.8A 45-66Hz Выходное напряжение: 0-вход V 15.0A 0-550Hz двигателя: 7.0kW Тип защиты: IP20 Типоразмер С 105 х 322 х 223 (ШxВxГ)
• 6SL5310-1BB10-1CF0SINAMICS S210 входное напряжение: 200-240 В 1AC, -10%/+10%, 1,4 А, 45-66 Гц, выходное напряжение: 0 В, входное напряжение: 0,8 А, 0-550 Гц, двигатель: 0,1 кВт, класс защиты: IP20, типоразмер A, 45 x 170 x 170 (ШxВxГ)
• 6SL5310-1BB10-2CF0SINAMICS S210 входное напряжение: 200-240 В 1AC, -10%/+10%, 2,7 А, 45-66 Гц, выходное напряжение: 0-входное В 1,4 А, 0-550 Гц, двигатель: 0,2 кВт, степень защиты: IP20, типоразмер A, 45 x 170 x 170 (ШxВxГ)
• 6SL5310-1BB10-4CF0SINAMICS S210 входное напряжение: 200-240 В 1AC, -10%/+10%, 5,0 А, 45-66 Гц, выходное напряжение: 0-входное В 2,4 А, 0-550 Гц, двигатель: 0,4 кВт, степень защиты: IP20, типоразмер B, 55 x 170 x 170 (ШxВxГ)
• 6SL5310-1BE10-8DF0SINAMICS S210 Преобразователь частоты input voltage: 200-480 V 3AC -10%/+10% 2.8 A 45-66 Hz output voltage: 0 input V 2.3 A 0-550 Hz motor: 0.75 kW degree of protection: IP20 frame size A 50 x 270 x 220 (WxHxD)
• 6SL5310-1BE11-0DF0SINAMICS S210 Входное напряжение: 200-480 В 3AC -10% / + 10% 3.8 45-66 Гц Выходное напряжение: 0-вход В, 3,0 А, 0-550 Гц Двигатель: 1,0 кВт Степень защиты: IP20 Размер рамы 50 х 270 х 220 (ШхВхГ)
• 6SL5310-1BE11-0DF1Модуль SINAMICS S210 input voltage: 200-480 V 3AC -10%/+10% 3.8 A 45-66 Hz output voltage: 0 input V 3.0 A 0-550 Hz motor: 1.0 kW protection class: IP20 frame size A 50 x 270 x 220 (WxHxD)
• 6SL5310-1BE13-5DF0SINAMICS S210 Входное напряжение 200-480 В переменного тока 3 -10% / + 10% 9.1a 45-66 Гц Выходное напряжение: 0 на вход V 9.0a 0-550 Гц двигателя: 3,5 кВт Тип защиты: IP20 Размер кадра C 105 х 322 х 223 (ШхВхГ)
• 6SL5310-1BE15-0DF0SINAMICS S210 Входное напряжение 200-480 В переменного тока 3 4 -10% / + 10% 12.9A 45-66 Гц Выходное напряжение: 0 на вход V 12.0A 0-550 Гц двигателя: 5,0 кВт Тип защиты: IP20 Типоразмер C 105 х 322 х 223 (ШхВхГ)
• 6SL5370-0GB00-0AA0SINAMICS S210 SD-карта 8 GB incl. licensing (Certificate of License, stored on the card), V6.1
• 6SL5370-0GD00-0AA0SINAMICS S210 SD-карта 8 GB including licensing (Certificate of License, stored on the card), V6.3
• 6SL5510-1BB10-4AF0SINAMICS S200 Преобразователь частоты, with PROFINET Input voltage: 200-240 V 1/3 AC, -15%/+10%, 3.0/1.8A 50/60Hz, Output voltage: 0-inpu 2.4A, 0-550Hz, Motor: 0.4kW Degree of protection: IP20 FSB, 40x170x170 (WxHxD)
• 6SL5510-1BB10-8AF0SINAMICS Преобразователь частоты S200, with PROFINET Input voltage: 200-240 V 1/3 AC, -15%/+10%, 8/4A 50/60Hz, Output voltage: 0-inpu 4.4A, 0-550Hz, Motor: 0.75kW Degree of protection: IP20 FSC, 60x170x195 (WxHxD)
