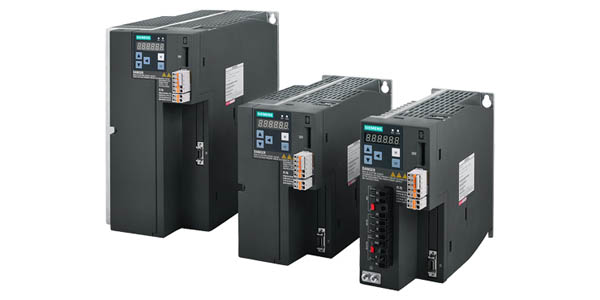

Преобразователи частоты Siemens SINAMICS V70

Обзор

Сервопреобразователи и преобразователи частоты серии SINAMICS V70 от компании Siemens. Эти блоки работают от трехфазной сети питания 380–480 В и разработаны как специализированное решение для автоматизации узлов металлообрабатывающих и токарно-фрезерных станков с ЧПУ. Линейка V70 обеспечивает высокую динамику управления, надежность в тяжелых промышленных условиях и бесшовную интеграцию со стойками управления SINUMERIK 808D Advanced.

Основные группы устройств серии SINAMICS V70

• Сервоприводы подач SINAMICS V70: компактные модули для прецизионного регулирования положения, скорости и крутящего момента на координатных осях станков, работающие в связке с сервомоторами SIMOTICS S-1FL6.
• Приводы шпинделя SINAMICS V70: мощные специализированные преобразователи для управления главным движением станка (вращением шпинделя), оптимизированные для работы с асинхронными шпиндельной моторами SIMOTICS M-1FL6.

Преимущества использования SINAMICS V70

• Оптимизация под станкостроение: внутренняя архитектура и программное обеспечение приводов специально настроены на алгоритмы токарной и фрезерной обработки, что гарантирует высокое качество получаемой поверхности деталей.
• Шина связи DRIVE-CLiQ: быстрая цифровая интеграция силовой части с системой ЧПУ обеспечивает мгновенный обмен диагностическими данными, автоматическое распознавание моторов и высокую помехозащищенность.
• Повышенная перегрузочная способность: силовые электронные компоненты рассчитаны на кратковременные динамические перегрузки до 300%, что критически важно при резких ускорениях инструмента и тяжелых режимах резания.

Область применения

• Основной привод (шпиндель) и приводы подач (оси X, Y, Z) в современных токарных и вертикально-фрезерных станках с ЧПУ.
• Многоцелевые обрабатывающие центры малой и средней мощности.
• Специализированные металлообрабатывающие автоматы, шлифовальные и сверлильные станки промышленного класса.

Техническая документация

• SINAMICS_V70_Servo_Drives_Safety_Instructions_V07-201308.pdf
  размер: 8.33 Мб, страниц: 1

Связанные документы

• Каталог продукции «Преобразователи SINAMICS и двигатели SIMOTICS»
  язык: RU, страниц: 452, размер: 39.01 Мб
• Каталог продукции «Преобразователи частоты SINAMICS V20 SINAMICS G120C SINAMICS G120/G120P - каталог GMC-nano»
  язык: RU, страниц: 16, размер: 3.99 Мб
• Каталог продукции «Преобразователи частоты SINAMICS V20, SINAMICS G120 и SINAMICS G120C. Каталог GMC Nano 2017»
  язык: RU, страниц: 32, размер: 3.98 Мб
• Опросный лист «Siemens Sinamics - опросный лист для подбора преобразователя частоты»
  язык: RU, страниц: , размер: 195.00 Кб

Информация для заказа инверторов Siemens Sinamics V70

• 6SL3210-5DE12-4UA0SINAMICS V70 INPUT: 3AC 380-480V 1.5A 45-66HZ OUTPUT: 0-INPUT V 1.2A 0-330HZ PROTECTION: IP20 MOTOR:0.4КВТ ИСПОЛНЕНИЕ A,80X180X200 (WXHXD)
• 6SL3210-5DE13-5UA0СЕРВОПРИВОД SINAMICS V70 INPUT: 3AC 380-480V -15%/+10% 3.8A 45-66HZ OUTPUT:0-INPUT V 3.0A 0-330HZ PROTECTION: IP20 MOTOR:0.75/1.0КВТ ИСПОЛНЕНИЕ A, 80X180X200 (WXHXD)
• 6SL3210-5DE16-0UA0SINAMICS V70 INPUT: 3AC 380-480V -15%/+10% 5.8A 45-66HZ OUTPUT:0-INPUT V 4.6A 0-330HZ PROTECTION: IP20 MOTOR:1.5КВТ ИСПОЛНЕНИЕ FSB100X180X220 WXHXD
• 6SL3210-5DE17-8UA0SINAMICS V70 INPUT: 3AC 380-480V -15%/+10% 6.6A 45-66HZ OUTPUT:0-INPUT V 5.3A 0-330HZ PROTECTION: IP20 MOTOR:1.75КВТ ИСПОЛНЕНИЕ B, 100X180X220(WXHXD)
• 6SL3210-5DE21-0UA0SINAMICS V70 INPUT: 3AC 380-480V -15%/+10% 9.8A 45-66HZ OUTPUT:0-INPUT V 7.8A 0-330HZ PROTECTION: IP20 MOTOR:2.0/2.5КВТ ИСПОЛНЕНИЕ B, 100X180X220(WXHXD)
• 6SL3210-5DE21-1UA0SINAMCIS V70 ШПИНДЕЛЯ Входное напряжение: 380-480 В 3 А -15% / + 10% 13.2 50/60 Гц Выходное напряжение: 3AC Ноль-Один 10.5 0-330 Гц Степень защиты: IP20 Размер B, 100x180x220 (ШxВxГ)
• 6SL3210-5DE21-3UA0SINAMCIS V70 ШПИНДЕЛЯ Входное напряжение: 380-480 В 3 А -15% / + 10% 16.2 А, 50/60 Гц Выходное напряжение: 3AC Ноль-Один 12.9 0-330 Гц Степень защиты: IP20 Размер C, 140x260x240 (ШxВxГ)
• 6SL3210-5DE21-4UA0SINAMICS V70 INPUT: 3AC 380-480V 13.8A 45-66HZ OUTPUT:0-INPUT V 11.0A 0-330HZ PROTECTION: IP20 MOTOR:3.5КВТ ИСПОЛНЕНИЕ C,140X260X240(WXHXD)
• 6SL3210-5DE21-8UA0SINAMICS V70 INPUT: 3AC 380-480V -15%/+10% 16.5A 45-66HZ OUTPUT:0-INPUT V 13.2A 0-330HZ PROTECTION: IP20 MOTOR:5.0/7.0КВТ ИСПОЛНЕНИЕ C, 140X260X240(WXHXD)
• 6SL3210-5DE22-0UA0SINAMCIS V70 ШПИНДЕЛЯ Входное напряжение: 380-480 В 3 А -15% / + 10% 24.5 А, 50/60 Гц Выходное напряжение: 3AC Ноль-Один 19.6 0-330 Гц Степень защиты: IP20 Размер C, 140x260x240 (ШxВxГ)
• 6SL3210-5DE23-0UA0SINAMCIS V70 ШПИНДЕЛЯ Входное напряжение: 380-480 В 3 А -15% / + 10% 37.3 А, 50/60 Гц Выходное напряжение: 3AC Ноль-Один 29,8 Гц 0-330 Степень защиты: IP20 Размер D, 190x350x185 ШхВхГ
