Преобразователи частоты Siemens SINAMICS V90

Обзор

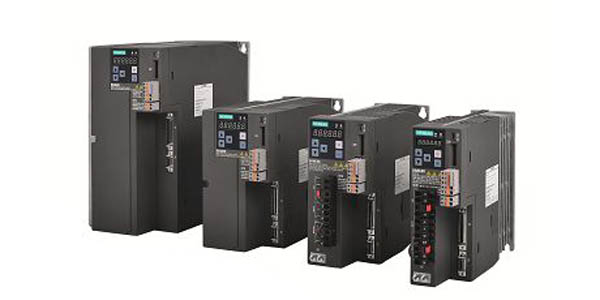

Высокодинамичные сервопреобразователи серии SINAMICS V90 от компании Siemens. В номенклатуру входят две основные модификации блоков питания: однофазные/трехфазные на напряжение 200–240 В и трехфазные на 380–480 В. Линейка V90 спроектирована для работы в комплекте с синхронными серводвигателями SIMOTICS S-1FL6 и представляет собой высокопроизводительное решение для прецизионного управления движением, позиционированием и крутящим моментом в современных автоматизированных системах.

Основные группы устройств серии SINAMICS V90

• Сервопреобразователи SINAMICS V90 200V: компактные блоки для сетей 200–240 В (одно- и трехфазное подключение) малой и средней мощности, доступные в версиях с импульсным интерфейсом (Pulse/Direction) или с поддержкой сети PROFINET.
• Сервопреобразователи SINAMICS V90 400V: мощные трехфазные силовые модули для сетей 380–480 В, оптимизированные для тяжелых динамических нагрузок и выпускаемые со встроенными промышленными протоколами связи, включая PROFINET.

Преимущества использования

• Максимальная динамика и точность: в сочетании с сервомоторами 1FL6 система обеспечивает минимальное время отклика, точное удержание позиций и мгновенное подавление механических резонансов за счет встроенных алгоритмов автоматической настройки (Auto-tuning).
• Широкие коммуникационные возможности: поддержка интерфейсов PROFINET, USS/Modbus RTU или управления Pulse/Direction позволяет легко интегрировать сервопривод как в сложные распределенные сети на базе контроллеров SIMATIC S7, так и в простые локальные схемы.
• Безопасность и надежность: встроенная функция безопасного снятия крутящего момента (STO — Safe Torque Off) гарантирует защиту персонала и оборудования от случайного пуска двигателя в аварийных ситуациях без использования дополнительных контакторов.

Область применения

• Высокоскоростные упаковочные, этикетировочные и разливочные машины.
• Промышленные манипуляторы, автоматические укладчики (паллетайзеры) и координатные столы систем позиционирования.
• Транспортеры, конвейерные системы и механизмы подачи материала в текстильной, печатной и деревообрабатывающей промышленности.

Техническая документация

• sinamics_V90_ru.pdf
  размер: 3.55 Мб, страниц: 24

Связанные документы

• Каталог продукции «Преобразователи SINAMICS и двигатели SIMOTICS»
  язык: RU, страниц: 452, размер: 39.01 Мб
• Каталог продукции «Преобразователи частоты SINAMICS V20 SINAMICS G120C SINAMICS G120/G120P - каталог GMC-nano»
  язык: RU, страниц: 16, размер: 3.99 Мб
• Каталог продукции «Преобразователи частоты SINAMICS V20, SINAMICS G120 и SINAMICS G120C. Каталог GMC Nano 2017»
  язык: RU, страниц: 32, размер: 3.98 Мб
• Опросный лист «Siemens Sinamics - опросный лист для подбора преобразователя частоты»
  язык: RU, страниц: , размер: 195.00 Кб

Информация для заказа инверторов Siemens Sinamics V90

• 6SL3200-0AE40-0AA0SINAMICS V90 PN starter kit & SIMOTICS S-1FL6 Consisting of: Converter: 6SL3210-5FB10-4UF1 Input voltage: 200-240 V 1/3 AC 2.6 A 0-330 Hz for motor: 0.4 kW IP20, FS B, 55x170x170(WxHxD) Servo motor 1FL6034-2AF21-1AA1 PN=0.4 kW, NN=3000 rpm, IP65, M0=1.27 Nm, MN=1.27 Nm, AH 30 mm, Incremental encoder TTL 2500 inc/rev With feather key without holding brake Power cable, assembled 6FX3002-5CK01-1AD0 3 meters Signal cable pre-assembled 6FX3002-2CT20-1AD0 3 meters Pre-assembled I/O cable 6SL3260-4MA00-1VB0 1 meter The delivery quantity is limited(*)
• 6SL3210-5FB10-1UA0SINAMICS V90 Input voltage: 200-240V 1/3 AC -15%/+10% 2.5A/1.5A 45-66Hz Output voltage: 0-input V 1.2 A 0-330 Hz motor: 0.1kW type of protection: IP20 Frame size A, 45x 170x 170 (WxHxD)
• 6SL3210-5FB10-1UA1SINAMICS V90, Input voltage: 200-240 V 1/3-phase AC -15%/+10% 2.5/1.5 A 45-66 Hz Output voltage: 0 – Input 1.2 A 0-330 Hz Motor: 0.1 kW Degree of protection: IP20 Size A, 45x170x170 (WxHxD)
• 6SL3210-5FB10-1UA2SINAMICS V90, Входное напряжение: 200-240 В 1/3-фазного переменного тока -15% / + 10% 2,5 / 1,5 A 45-66 Выходное напряжение: 0 - Входное напряжение: 1,2 A 0-330 Гц Двигатель: 0,1 кВт Степень защита: IP20 Размер A, 45x170x170 (ШхВхГ)
• 6SL3210-5FB10-1UF0SINAMICS V90, with PROFINET Input voltage: 200-240V 1/3 AC -15%/+10% 2.5A/1.5A 45-66Hz Output voltage: 0-input V 1.2 A 0-330 Hz motor: 0.1kW type of protection: IP20 Frame size B, 55x 170x 170 (WxHxD)
• 6SL3210-5FB10-1UF1SINAMICS V90, with PROFINET Input voltage: 200-240 V 1/3-phase AC -15%/+10% 2.5/1.5 A 45-66 Hz Output voltage: 0 – Input 1.2 A 0-330 Hz Motor: 0.1 kW Degree of protection: IP20 Size A, 45x170x170 (WxHxD)
• 6SL3210-5FB10-1UF2SINAMICS V90, с PROFINET Входное напряжение: 200-240 В 1/3-фазного переменного тока -15% / + 10% 2,5 / 1,5 Напряжение 45-66 Выход: 0 - Входное напряжение: 1,2 A 0-330 Гц Двигатель: 0,1 кВт Степень защиты: IP20 Размер A, 45x170x170 (ШхВхГ)
• 6SL3210-5FB10-2UA0SINAMICS V90 Input voltage: 200-240V 1/3 AC -15%/+10% 3.0A/1.8A 45-66Hz Output voltage: 0-input V 1.4A 0-330Hz motor: 0.2kW type of protection: IP20 Frame size A, 45x 170x 170 (WxHxD)
• 6SL3210-5FB10-2UA1SINAMICS V90, Input voltage: 200-240 V 1/3-phase AC -15%/+10% 3.0/1.8 A 45-66 Hz Output voltage: 0 – Input 1.4 A 0-330 Hz Motor: 0.2 kW Degree of protection: IP20 Size A, 45x170x170 (WxHxD)
• 6SL3210-5FB10-2UA2SINAMICS V90, Входное напряжение: 200-240 В 1/3-фазного переменного тока -15% / + 10% 3.0 / 1.8 45-66 Выходное напряжение: 0 - Входное напряжение: 1.4 0-330 Гц Двигатель: 0,2 кВт Степень защита: IP20 Размер A, 45x170x170 (ШхВхГ)
• 6SL3210-5FB10-2UF0SINAMICS V90, with PROFINET Input voltage: 200-240V 1/3 AC -15%/+10% 3.0A/1.8A 45-66Hz Output voltage: 0-input V 1.4A 0-330Hz motor: 0.2kW type of protection: IP20 Frame size B, 55x 170x 170 (WxHxD)
• 6SL3210-5FB10-2UF1SINAMICS V90, with PROFINET Input voltage: 200-240 V 1/3-phase AC -15%/+10% 3.0/1.8 A 45-66 Hz Output voltage: 0 – Input 1.4 A 0-330 Hz Motor: 0.2 kW Degree of protection: IP20 Size A, 45x170x170 (WxHxD)
• 6SL3210-5FB10-2UF2SINAMICS V90, с PROFINET Входное напряжение: 200-240 В 1/3-фазного переменного тока -15% / + 10% 3,0 / 1,8 Напряжение 45-66 Выход: 0 - Входное напряжение: 1.4 0-330 Гц Двигатель: 0,2 кВт Степень защиты: IP20 Размер A, 45x170x170 (ШхВхГ)
• 6SL3210-5FB10-4UA1SINAMICS V90 Входное напряжение: 200-240 В 1/3-фазного переменного тока -15% / + 10% 5,0 / 3,0 Гц 45-66 Выходное напряжение: 0 - вход 2.6 0-330 Гц Двигатель: 0,4 кВт Степень защиты: IP20 Размер B, 55x170x170 (ШхВхД)
• 6SL3210-5FB10-4UF1SINAMICS V90, с PROFINET Входное напряжение: 200-240 В 1/3-фазного переменного тока -15% / + 10% 5,0 / 3,0 Гц 45-66 Выходное напряжение: 0 - вход 2.6 0-330 Гц Двигатель: 0,4 кВт Степень защиты: IP20 Размер B, 55x170x170 (ШхВхГ)
• 6SL3210-5FB10-8UA0SINAMICS V90 Входное напряжение: 200-240 В 1/3-фазного переменного тока -15% / + 10% 10.4 / 5.0 А 45-66 Выходное напряжение: 0 - вход 4.7 0-330 Гц Двигатель: 0,75 кВт Степень защиты: IP20 Размер C, 80x170x195 (ШхВхД)
• 6SL3210-5FB10-8UF0SINAMICS V90, с PROFINET Входное напряжение: 200-240 В 1/3-фазного переменного тока -15% / + 10% 10.4 / 5.0 Напряжение 45-66 Выход: 0 - вход 4.7 0-330 Гц Двигатель: 0,75 кВт Степень защиты: IP20 Размер C, 80x170x195 (ШхВхГ)
• 6SL3210-5FB11-0UA1SINAMICS V90 Входное напряжение: 200-240 В 3-П -15% / + 10% 7,0 Гц 45-66 Выходное напряжение: 0 - Вход 6,3 A 0-330 Гц Двигатель: 1 кВт Степень защиты: IP20 Размер D, 95x170x195 (ШxВxГ)
• 6SL3210-5FB11-0UF1SINAMICS V90, с PROFINET Входное напряжение: 200-240 В 3-П -15% / + 10% 7,0 Гц 45-66 Выходное напряжение: 0 - Вход 6,3 A 0-330 Гц Двигатель: 1 кВт Степень защиты: IP20 Размер D, 95x170x195 (ШхВхД)
• 6SL3210-5FB11-5UA0SINAMICS V90 Входное напряжение: 200-240 В 3-П -15% / + 10% 11,0 45-66 Гц Выходное напряжение: 0 - вход 10.6 Гц 0-330 двигателя: 1,5 кВт Степень защиты: IP20 Размер D, 95x170x195 (ШxВxГ)
• 6SL3210-5FB11-5UF0SINAMICS V90, с PROFINET Входное напряжение: 200-240 В 3-П -15% / + 10% 11,0 45-66 Гц Выходное напряжение: 0 - вход 10.6 Гц 0-330 двигателя: 1,5 кВт Степень защиты: IP20 Размер D, 95x170x195 (ШхВхД)
• 6SL3210-5FB12-0UA0SINAMICS V90 Входное напряжение: 200-240 В 3-П -15% / + 10% 12,0 Гц 45-66 Выходное напряжение: 0 - Вход 11.6 0-330 Гц Двигатель: 2 кВт Степень защиты: IP20 Размер D, 95x170x195 (ШxВxГ)
• 6SL3210-5FB12-0UF0SINAMICS V90, с PROFINET Входное напряжение: 200-240 В 3-П -15% / + 10% 12,0 Гц 45-66 Выходное напряжение: 0 - Вход 11.6 0-330 Гц Двигатель: 2 кВт Степень защиты: IP20 Размер D, 95x170x195 (ШхВхД)
• 6SL3210-5FE10-4UA0SINAMICS V90 INPUT: 3AC 380-480V -15%/+10% 1.5A 45-66HZ OUTPUT: 0-INPUT V 1.2A 0-330HZ PROTECTION: IP20 MOTOR:0.4КВТ ИСПОЛНЕНИЕ FSA60X180X200(WXHXD)
• 6SL3210-5FE10-4UF0SINAMICS V90, с PROFINET Входное напряжение: 380-480 В 3 А -15% / + 10% 1,5 A 45-66 Гц Выходное напряжение: 0 - Вход 1,2 A 0-330 Гц Двигатель: 0,4 кВт Степень защиты: IP20 Размер А.А. 60x180x200 (ШхВхД)
• 6SL3210-5FE10-8UA0SINAMICS V90 INPUT: 3AC 380-480V -15%/+10% 2.6A 45-66HZ OUTPUT: 0-INPUT V 2.1A 0-330HZ PROTECTION: IP20 MOTOR:0.75КВТ ИСПОЛНЕНИЕ FSA80X180X200(WXHXD)
• 6SL3210-5FE10-8UF0SINAMICS V90, с PROFINET Входное напряжение: 380-480 В 3 А -15% / + 10% 2.6 45-66 Гц Выходное напряжение: 0 - вход 2.1 0-330 Гц Двигатель: 0,75 кВт Степень защиты: IP20 Размер A , 80x180x200 (ШхВхД)
• 6SL3210-5FE11-0UA0SINAMICS V90 INPUT: 3AC 380-480V -15%/+10% 3.8A 45-66HZ OUTPUT: 0-INPUT V 3.0A 0-330HZ PROTECTION: IP20 MOTOR:0.75/1.0КВТ ИСПОЛНЕНИЕ A, 80X180X200(WXHXD)
• 6SL3210-5FE11-0UF0SINAMICS V90, с PROFINET Входное напряжение: 380-480 В 3 А -15% / + 10% 3.8 45-66 Гц Выходное напряжение: 0 - Вход 3,0 Гц 0-330 двигателя: 0,75 / 1,0 кВт Степень защиты: IP20 Размер A, 80x180x200 (ШхВхГ)
• 6SL3210-5FE11-5UA0SINAMICS V90 INPUT: 3AC 380-480V 15%/+10% 6.6A 45-66HZ OUTPUT: 0-INPUT V 5.3A 0-330HZ PROTECTION: IP20 MOTOR:1.5/1.75КВТ ИСПОЛНЕНИЕ B, 100X180X220(WXHXD)
• 6SL3210-5FE11-5UF0SINAMICS V90, с PROFINET Входное напряжение: 380-480 В 3 А -15% / + 10% 6.6 Гц 45-66 Выходное напряжение: 0 - вход 5.3 0-330 Гц Двигатель: 1,5 / 1,75 кВт Степень защиты: IP20 Размер B, 100x180x220 (ШxВxГ)
• 6SL3210-5FE12-0UA0SINAMICS V90 INPUT: 3AC 380-480V -15%/+10% 9.8A 45-66HZ OUTPUT: 0-INPUT V 7.8A 0-330HZ PROTECTION: IP20 MOTOR:2.0/2.5КВТ ИСПОЛНЕНИЕ B, 100X180X220(WXHXD)
• 6SL3210-5FE12-0UF0SINAMICS V90, с PROFINET Входное напряжение: 380-480 В 3 А -15% / + 10% 9.8 Гц 45-66 Выходное напряжение: 0 - вход 7.8 0-330 Гц Двигатель: 2.0 / 2.5 кВт Степень защиты: IP20 Размер B, 100x180x220 (ШxВxГ)
• 6SL3210-5FE13-5UA0SINAMICS V90 INPUT: 3AC 380-480V 15%/+10% 13.8A 45-66HZ OUTPUT: 0-INPUT V 11.0A 0-330HZ PROTECTION: IP20 MOTOR:3.5КВТ ИСПОЛНЕНИЕ FSC 140X260X240WXHXD
• 6SL3210-5FE13-5UF0SINAMICS V90, с PROFINET Входное напряжение: 380-480 В 3 А -15% / + 10% 13.8 45-66 Гц Выходное напряжение: 0 - вход 11.0 0-330 Гц Двигатель: 3,5 кВт Степень защиты: IP20 Размер C , 140x260x240 (ШxВxГ)
• 6SL3210-5FE15-0UA0SINAMICS V90 NPUT: 3AC 380-480V -15%/+10% 15.8A 45-66HZ OUTPUT: 0-INPUT V 1.2A 0-330HZ PROTECTION: IP20 MOTOR: 5.0КВТ ИСПОЛНЕНИЕ C140X260X240 (WXHXD)
• 6SL3210-5FE15-0UF0SINAMICS V90, с PROFINET Входное напряжение: 380-480 В 3 А -15% / + 10% 15.8 Гц 45-66 Выходное напряжение: 0 - вход 12.6 0-330 Гц Двигатель: 5,0 кВт Степень защиты: IP20 Размер C140x 260x 240 (ШxВxГ)
• 6SL3210-5FE17-0UA0SINAMICS V90 INPUT: 3AC 380-480V 15%/+10% 16.5A 45-66HZ OUTPUT: 0-INPUT V 13.2A 0-330HZ PROTECTION: IP20 MOTOR: 7.0КВТ ИСПОЛНЕНИЕ C, 140X260X240(WXHXD)
• 6SL3210-5FE17-0UF0SINAMICS V90, с PROFINET Входное напряжение: 380-480 В 3 А -15% / + 10% 16,5 Гц 45-66 Выходное напряжение: 0 - Вход 13.2 0-330 Гц Двигатель: 7,0 кВт Степень защиты: IP20 Размер C 140x260x240 (ШxВxГ)
