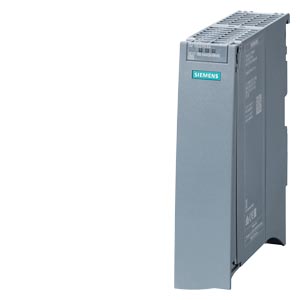

Siemens 6ES7155-5AA00-0AA0 распределенная периферия

Name: Siemens 6ES7155-5AA00-0AA0 распределенная периферия
Brand: Siemens
Price: 39255 RUB
Availability: InStock

SIMATIC ET 200MP, интерфейсный модуль IM 155-5 PN для ET 200MP, PROFINET IO-устройство, до 12 модулей, Shared Device для 2 IO-контроллеров макс., MRP, обновление прошивки, I&M0. ..3

Купить 6ES71555AA000AA0 в один клик

mdi-cart-outline В корзину

mdi-warehouse Наличие: под заказ

mdi-cash-multiple 39255 руб.

Технические характеристики 6ES71555AA000AA0

SIMATIC ET 200MP PROFINET IO device Interface module IM 155-5 PN BA for ET 200MP electronic modules; up to 12 IO modules; Integrated 2-port switch; RJ45 Shared Device with 2 IO controllers, MRP; FW update; I&M0...3

Общая информация

Обозначение типа продукта

IM 155-5 PN BA

Функциональный стандарт HW

Не ниже FS02

Версия микропрограммного обеспечения

V4.3.0

● Возможно обновление микропрограммного обеспечения

Да

Идентификация производителя (идентификатор поставщика)

0x002A

Идентификация устройства (идентификатор устройства)

0x0312

Функция продукта

● Данные для идентификации и техобслуживания

Да; I&M0 - I&M3

● Замена модуля во время работы (горячая замена)

Нет

● Режим тактовой синхронизации

Нет

● IRT

Нет

● Устройство смены инструмента

Нет

● Локальное сопряжение параметров ввода/вывода

Нет

Инженерное обеспечение с помощью

● STEP 7 TIA-Portal, проектируемая/интегрированная среда, версия не ниже

V15.1

● STEP 7 проектируемая/интегрированная среда, версия не ниже

посредством файла GSD

● PROFINET, версия не ниже GSD/GSD-Revision

GSDML, версия V2.3

Управление конфигурацией

посредством набора данных

Нет

Напряжение питания

Номинальное значение (пост. ток)

24 V

Допустимый диапазон, нижний предел (пост. ток)

19,2 V

Допустимый диапазон, верхний предел (пост. ток)

28,8 V

Защита от перепутывания полярности

Да

Защита от короткого замыкания

Да

Перемыкание при отказе сетевого питания и отключении напряжения

● Время перемыкания при отказе сетевого питания и отключении напряжения

5 ms

Входной ток

Потребление тока (номинальное)

1 A; при 24 В пост. тока и без нагрузки

Макс. потребление тока

1,7 A

Макс. ток включения

2,8 A

I²t

0,04 A²·s

Мощность

Мощность питания шины на задней стенке

14 W

Рассеиваемая мощность

Нормальная рассеиваемая мощность

3 W

Адресная область

Адресное пространство на модуль

● Макс. адресное пространство на модуль

64 byte; соотв. для входных и выходных переменных

Адресное пространство на одну станцию

● Макс. адресное пространство на станцию

64 byte; соотв. для входных и выходных переменных

Конфигурация аппаратного обеспечения

встроенный источник питания

Да; 14 Вт

Источник электропитания системы вставляется слева от IM

Нет

Допустимое число элементов питания

1; вкл. интерфейсный модуль

Монтажные стойки

● Макс. число модулей на монтажную стойку

12; Периферийные модули

Подмодули

● Количество субмодулей на станцию, макс

108; периферийный модуль 9 pro

Интерфейсы

Число разъемов PROFINET

1; 2 порта (переключатель)

1. интерфейс

Физические параметры интерфейсов

● RJ 45 (Ethernet)

Да

● Число портов

● встроенный коммутатор

Да

● BusAdapter (PROFINET)

Нет

Протоколы

● Устройство ввода-вывода PROFINET

Да

● Открытая связь IE

Да

● Резервирование среды передачи

Да; PROFINET MRP-Client

Устройство ввода-вывода PROFINET

Службы

— IRT

Нет

— PROFIenergy

Нет

— Пуск согласно приоритету

Нет

— Shared Device

Да

— Макс. число контроллеров ввода-вывода при использовании Shared Device

Физические параметры интерфейсов

RJ 45 (Ethernet)

● Способ передачи

PROFINET с дуплексной связью 100 Мбит/с (100BASE-TX)

● 100 Мбит/с

Да

● Автоматическое определение

Да

● Автоматическая коммутация

Да

Протоколы

PROFINET IO

Да

PROFIsafe

Да; МПО не ниже V4.3.0

PROFIBUS

Нет

EtherNet/IP

Нет

Modbus TCP

Нет

Режим дублирования

● Общее резервирование PROFINET (S2)

Нет

— На S7-1500R/H

Нет

— На S7-400H

Нет

● системное резервирование PROFINET (R1)

Нет

● H-Sync-Forwarding

Нет

Резервирование среды передачи

— MRP

Да

— MRPD

Нет

Открытая связь IE

● TCP/IP

Да

● SNMP

Да

● LLDP

Да

Аварийные сигналы/диагностика/информация о состоянии

Индикация состояния

Да

Аварийные сигналы

Да

Диагностическая функция

Да

Диагностический светодиодный индикатор

● Светодиод RUN

Да; зеленые светодиоды

● Светодиод ERROR

Да; красный светодиод

● Светодиод MAINT

Да; желтые светодиоды

● Индикатор соединения LINK TX/RX

Да; 2 x зелено-желтый светодиод

Гальваническая развязка

между шиной на задней стенке и блоком электроники

Нет

между PROFINET и другими контурами тока

Да; AC 1 500 В (типовые испытания)

между источником питания и другими контурами тока

Нет

Допустимая разность потенциалов

между различными цепями

Безопасное сверхнизкое напряжение (БСНН)

Изоляция

Изоляция, испытанная посредством

707 В пост. тока (типовое испытание)

Стандарты, допуски, сертификаты

экологический профиль Siemens (SEP)

Siemens EcoTech

Класс нагрузки сети

Воздействие на окружающую среду

● экологическая декларация изделия

Да

Потенциал парникового эффекта

— потенциал парникового эффекта (общий) [экв. CO2]

64,1 kg

— потенциал парникового эффекта (в процессе производства) [экв. CO2]

11,1 kg

— потенциал парникового эффекта (в процессе эксплуатации) [экв. CO2]

53,6 kg

— потенциал парникового эффекта (по завершении срока службы) [экв. CO2]

-0,669 kg

Окружающие условия

Температура окружающей среды при эксплуатации

● горизонтальный настенный монтаж, мин.

-30 °C; Не ниже FS03

● горизонтальный настенный монтаж, макс.

60 °C

● вертикальный настенный монтаж, мин.

-30 °C; Не ниже FS03

● вертикальный настенный монтаж, макс.

40 °C

Высота при эксплуатации относительно уровня моря

● Высота места установки над уровнем моря, макс.

5 000 m; Ограничения при установке на высоте > 2.000 м, см. техническое описание

Абсолютная атмосферная влажность

● точка росы, мин.

-60 °C; пригодно для применения в сушильных камерах

Размеры

Ширина

35 mm

Высота

147 mm

Глубина

129 mm

Массы

Масса, прибл.

236 g

Классификации

	Версия	Классификация
eClass	14	27-24-26-08
eClass	12	27-24-26-08
eClass	9.1	27-24-26-08
eClass	9	27-24-26-08
eClass	8	27-24-26-08
eClass	7.1	27-24-26-08
eClass	6	27-24-26-08
ETIM	10	EC001604
ETIM	9	EC001604
ETIM	8	EC001604
ETIM	7	EC001604
IDEA	4	3564
UNSPSC	15	32-15-17-05

Разрешения / Сертификаты

General Product Approval
		China RoHS	Manufacturer Declaration	Miscellaneous
General Product Approval		For use in hazardous locations
			FM	CCC-Ex
For use in hazardous locations				Maritime application
	Type Examination Certificate	Miscellaneous	CCC-Ex
Maritime application
		NK / Nippon Kaiji Kyokai			CCS (China Classification Society)
Maritime application	Environment		Industrial Communication
KR (Korean Register of Shipping)			PROFINET

последнее изменение:

04.02.2026
