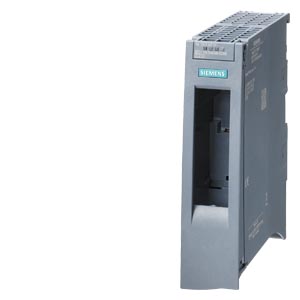

SIMATIC ET 200MP, multi-fieldbus interface module IM 155-5 MF HF, multi-fieldbus (PROFINET, EtherNet/IP and Modbus TCP), 2 flexible ports via plug-in SIMATIC BusAdapter (sold separately), max. 30 I/O modules, multi-hot- swap with active backplane (sold separately), IRT with 250 µs, isochronous mode, shared device with 4 controllers (each with 1440 bytes), 256 bytes per I/O module, MRP, MRPD, S2 redundancy, CiR, PN security class 1, optional cable grip (sold separately)
|
|
Общая информация
|
|
Обозначение типа продукта
|
IM 155-5 MF HF
|
|
Функциональный стандарт HW
|
не ниже FS01
|
|
Версия микропрограммного обеспечения
|
V5.3.1
|
|
● Возможно обновление микропрограммного обеспечения
|
Да
|
|
Идентификация производителя (идентификатор поставщика)
|
002AH
|
|
Идентификация устройства (идентификатор устройства)
|
0312H
|
|
Код изготовителя согласно ODVA (VendorID)
|
0x04E3
|
|
Код изделия согласно ODVA (ProductCode)
|
0x0FA3
|
|
Функция продукта
|
|
● Данные для идентификации и техобслуживания
|
Да; I&M0 - I&M4
|
|
● Замена модуля во время работы (горячая замена)
|
Да; в сочетании с активной кросс-платой
|
|
● Режим тактовой синхронизации
|
Да
|
|
● IRT
|
Да
|
|
● Устройство смены инструмента
|
Да; Док-станция
|
|
● Локальное сопряжение параметров ввода/вывода
|
Да
|
|
— Число модулей сопряжения
|
6; локальный вывод 1x MSO + локальный ввод макс. 5x MSO
|
|
Инженерное обеспечение с помощью
|
|
● STEP 7 проектируемая/интегрированная среда, версия не ниже
|
посредством файла GSD
|
|
● PROFINET, версия не ниже GSD/GSD-Revision
|
GSDML V2.45
|
|
Управление конфигурацией
|
|
посредством набора данных
|
Да
|
|
Конфигурация CiR в режиме RUN
|
|
Изменение параметров в режиме RUN возможно
|
Да
|
|
изменение конфигурации в режиме RUN возможно
|
Да; добавлять только устройства ввода-вывода
|
|
Напряжение питания
|
|
Номинальное значение (пост. ток)
|
24 V
|
|
Допустимый диапазон, нижний предел (пост. ток)
|
19,2 V
|
|
Допустимый диапазон, верхний предел (пост. ток)
|
28,8 V
|
|
Защита от перепутывания полярности
|
Да
|
|
Защита от короткого замыкания
|
Да
|
|
Перемыкание при отказе сетевого питания и отключении напряжения
|
|
● Время перемыкания при отказе сетевого питания и отключении напряжения
|
10 ms
|
|
Входной ток
|
|
Потребление тока (номинальное)
|
0,16 A; при 24 В пост. тока и без нагрузки
|
|
Макс. потребление тока
|
1,2 A
|
|
Макс. ток включения
|
13 A
|
|
I²t
|
0,1 A²·s
|
|
Мощность
|
|
Мощность питания шины на задней стенке
|
16 W
|
|
Потребляемая мощность шины на задней стенке
|
3,4 W; при эксплуатации с отдельным блоком питания, установленным слева от IM
|
|
Рассеиваемая мощность
|
|
Нормальная рассеиваемая мощность
|
4,3 W
|
|
Адресная область
|
|
Адресное пространство на модуль
|
|
● Макс. адресное пространство на модуль
|
256 byte; соотв. для входных и выходных переменных
|
|
Адресное пространство на одну станцию
|
|
● Макс. адресное пространство на станцию
|
1 440 byte; соотв. для входных и выходных переменных
|
|
Конфигурация аппаратного обеспечения
|
|
встроенный источник питания
|
Да; 16 Вт
|
|
Источник электропитания системы вставляется слева от IM
|
Да; только при монтаже с помощью П-образных зажимов
|
|
Допустимое число элементов питания
|
3; вкл. интерфейсный модуль
|
|
Монтажные стойки
|
|
● Макс. число модулей на монтажную стойку
|
30; Периферийные модули
|
|
Подмодули
|
|
● Количество субмодулей на станцию, макс
|
256; периферийный модуль 9 pro
|
|
Интерфейсы
|
|
Число разъемов PROFINET
|
1; 2 порта (переключатель)
|
|
1. интерфейс
|
|
Физические параметры интерфейсов
|
|
● RJ 45 (Ethernet)
|
Да; с адаптером BusAdapter
|
|
● Число портов
|
2; с адаптером BusAdapter
|
|
● встроенный коммутатор
|
Да
|
|
● BusAdapter (PROFINET)
|
Да; BA 2x RJ45, BA 2x FC, BA 2x M12
|
|
Протоколы
|
|
● Устройство ввода-вывода PROFINET
|
Да
|
|
● Открытая связь IE
|
Да
|
|
● Резервирование среды передачи
|
Да; PROFINET MRP-Client / MRPD-Client
|
|
Устройство ввода-вывода PROFINET
|
|
Службы
|
|
— IRT
|
Да; От 250 мкс до 4 мс с шагом 125 мкс
|
|
— PROFIenergy
|
Нет
|
|
— Пуск согласно приоритету
|
Нет
|
|
— Shared Device
|
Да
|
|
— Макс. число контроллеров ввода-вывода при использовании Shared Device
|
4; при смешанном режиме MultiFeldbus: 2x контроллер PN + 2x сканер EtherNet/IP + 10x Modbus TCP Master
|
|
Физические параметры интерфейсов
|
|
RJ 45 (Ethernet)
|
|
● Способ передачи
|
PROFINET с дуплексной связью 100 Мбит/с (100BASE-TX)
|
|
● 100 Мбит/с
|
Да
|
|
● Автоматическое определение
|
Да
|
|
● Автоматическая коммутация
|
Да
|
|
Протоколы
|
|
PROFINET IO
|
Да
|
|
PROFIsafe
|
Да
|
|
PROFIBUS
|
Нет
|
|
EtherNet/IP
|
Да
|
|
Modbus TCP
|
Да
|
|
Режим дублирования
|
|
● Общее резервирование PROFINET (S2)
|
Да; Защита доступа к сети NAP S2
|
|
— На S7-1500R/H
|
Да
|
|
— На S7-400H
|
Да; посредством файла GSD
|
|
● системное резервирование PROFINET (R1)
|
Нет
|
|
● H-Sync-Forwarding
|
Да
|
|
Резервирование среды передачи
|
|
— MRP
|
Да
|
|
— MRPD
|
Да
|
|
EtherNet/IP
|
|
Службы
|
|
— CIP Implicit Messaging
|
Да
|
|
— CIP Explicit Messaging
|
Да
|
|
— CIP Safety
|
Нет
|
|
— Управление конфигурацией с помощью Explicit Messaging
|
Нет
|
|
— Shared Device
|
Да; при смешанном режиме MultiFeldbus: 2x контроллер PN + 2x сканер EtherNet/IP + 10x Modbus TCP Master
|
|
— Число сканнеров при использовании Shared Device, макс.
|
2
|
|
Время актуализации
|
|
— Requested Packet Interval (RPI) (запрашиваемый межпакетный интервал)
|
2 ms
|
|
Адресная область
|
|
— Макс. адресное пространство на модуль
|
256 byte; (246 байт на выходы/ 256 байт на входы)
|
|
— ForwardOpen (класс 1 и 32-битовый заголовок)
|
500 byte; (246 байт на выходы / 500 байт на входы)
|
|
— LargeForwardOpen (класс 3)
|
4 002 byte
|
|
Соединения
|
|
— Число блочных соединений
|
2
|
|
Modbus TCP
|
|
Службы
|
|
— катушки считывания (код=1)
|
Да
|
|
— считывание дискретных входов (код=2)
|
Да
|
|
— Считывание регистров временного хранения (код=3)
|
Да
|
|
— запись на одну катушку (код=5)
|
Да
|
|
— запись на несколько катушек (код=15)
|
Да
|
|
— Запись нескольких регистров (код=16)
|
Да
|
|
— Изменение параметризации ведущим устройством
|
Да
|
|
— Протокол безопасной передачи данных Modbus TCP
|
Нет
|
|
Адресное пространство на одну станцию
|
|
— Макс. адресное пространство на станцию
|
500 byte; (246 байт на выходы / 500 байт на входы)
|
|
— Адресное пространство с согласованным доступом
|
250 byte; (246 байт на выходы / 250 байт на входы)
|
|
Время актуализации
|
|
— Интервал запросов ввода/вывода
|
2 ms
|
|
Соединения
|
|
— число соединений на устройство
|
9; (1x вход / 2x выхода / 4x энергозависимых регистра / 2x информация об устройстве)
|
|
Открытая связь IE
|
|
● TCP/IP
|
Да
|
|
● UDP
|
Да
|
|
● SNMP
|
Да
|
|
● LLDP
|
Да
|
|
● ARP
|
Да
|
|
● IGMP
|
Да
|
|
● Многоадресная передача
|
Да
|
|
● Широковещательная передача
|
Да
|
|
● IPv4
|
Да
|
|
● IPv6
|
Нет
|
|
Тактовая синхронизация
|
|
Равноудаленность
|
Да
|
|
минимальный тактовый импульс
|
250 µs
|
|
наибольший тактовый импульс
|
4 ms
|
|
Макс. время цикла шины (TDP)
|
250 µs
|
|
Макс. фазовые флуктуации
|
1 µs
|
|
Аварийные сигналы/диагностика/информация о состоянии
|
|
Индикация состояния
|
Да
|
|
Аварийные сигналы
|
Да
|
|
Диагностическая функция
|
Да
|
|
Диагностический светодиодный индикатор
|
|
● Светодиод RUN
|
Да; зеленые светодиоды
|
|
● Светодиод ERROR
|
Да; красный светодиод
|
|
● Светодиод MAINT
|
Да; желтые светодиоды
|
|
● NS LED
|
Да; зеленые/красные светодиоды
|
|
● MS LED
|
Да; зеленые/красные светодиоды
|
|
● IO LED
|
Да; Красно-зелено-желтый светодиод
|
|
● Индикатор соединения LINK TX/RX
|
Да; 2x зеленых светодиода на BusAdapter
|
|
Гальваническая развязка
|
|
между шиной на задней стенке и блоком электроники
|
Нет
|
|
между PROFINET и другими контурами тока
|
Да; AC 1 500 В (типовые испытания)
|
|
между источником питания и другими контурами тока
|
Нет
|
|
Допустимая разность потенциалов
|
|
между различными цепями
|
Безопасное сверхнизкое напряжение (БСНН)
|
|
Изоляция
|
|
Изоляция, испытанная посредством
|
707 В пост. тока (типовое испытание)
|
|
Стандарты, допуски, сертификаты
|
|
экологический профиль Siemens (SEP)
|
Siemens EcoTech
|
|
Класс нагрузки сети
|
3
|
|
Воздействие на окружающую среду
|
|
● экологическая декларация изделия
|
Да
|
|
Потенциал парникового эффекта
|
|
— потенциал парникового эффекта (общий) [экв. CO2]
|
64,1 kg
|
|
— потенциал парникового эффекта (в процессе производства) [экв. CO2]
|
11,1 kg
|
|
— потенциал парникового эффекта (в процессе эксплуатации) [экв. CO2]
|
53,6 kg
|
|
— потенциал парникового эффекта (по завершении срока службы) [экв. CO2]
|
-0,669 kg
|
|
Безопасность
|
|
класс безопасности PROFINET
|
1
|
|
обновление МПО с цифровой подписью
|
Да
|
|
защищенная загрузка
|
Да
|
|
надежное удаление данных
|
Да
|
|
целостность данных
|
Да
|
|
Окружающие условия
|
|
Температура окружающей среды при эксплуатации
|
|
● горизонтальный настенный монтаж, мин.
|
-30 °C
|
|
● горизонтальный настенный монтаж, макс.
|
60 °C
|
|
● вертикальный настенный монтаж, мин.
|
-30 °C
|
|
● вертикальный настенный монтаж, макс.
|
40 °C
|
|
Высота при эксплуатации относительно уровня моря
|
|
● Высота места установки над уровнем моря, макс.
|
5 000 m; Ограничения при установке на высоте > 2.000 м, см. техническое описание
|
|
Абсолютная атмосферная влажность
|
|
● точка росы, мин.
|
-60 °C; пригодно для применения в сушильных камерах
|
|
Техника соединений
|
|
ET-соединение
|
|
● посредством BU-/BA-Send
|
Нет
|
|
Механические свойства/материалы
|
|
Разгрузка от натяжения
|
Да; опция
|
|
Размеры
|
|
Ширина
|
35 mm
|
|
Высота
|
147 mm
|
|
Глубина
|
129 mm
|
|
Массы
|
|
Масса, прибл.
|
260 g; без BusAdapter
|
|
|
|
eClass
|
14
|
27-24-26-08
|
|
eClass
|
12
|
27-24-26-08
|
|
eClass
|
9.1
|
27-24-26-08
|
|
eClass
|
9
|
27-24-26-08
|
|
eClass
|
8
|
27-24-26-08
|
|
eClass
|
7.1
|
27-24-26-08
|
|
eClass
|
6
|
27-24-26-08
|
|
ETIM
|
10
|
EC001604
|
|
ETIM
|
9
|
EC001604
|
|
ETIM
|
8
|
EC001604
|
|
ETIM
|
7
|
EC001604
|
|
|
