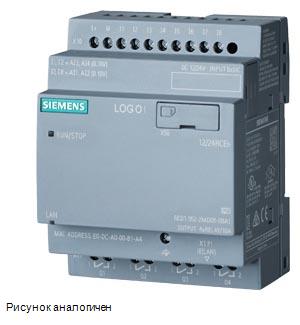

SIPLUS LOGO! 12/24RCEo, рабочая температура -40 ... +70°C, запуск при -25°C, с конформным покрытием, на основе 6ED1052-2MD08-0BA1 . логический модуль без дисплея, питание/I/O: = /~24 В / 24 В/реле, 8 DI/4 DQ, память - 400 блоков, расширяемый модулями, Ethernet, встроенный веб-сервер, журнал данных, пользовательские веб-страницы, стандартная карта MicroSD, настройка под LOGO! Soft Comfort V8.3 и выше, исполнение проектов из старых версий, облачное подключение для всех базовых модулей LOGO! 8,3
|
|
Общая информация
|
|
основано на
|
6ED1052-2MD08-0BA1
|
|
Дисплей
|
|
С дисплеем
|
Нет
|
|
Вид конструкции/монтаж
|
|
Монтаж
|
на монтажной шине 35 мм, 4 модуля в ширину
|
|
Напряжение питания
|
|
Номинальное значение (пост. ток)
|
|
|
● 12 В пост. тока
|
Да
|
|
● 24 В пост. тока
|
Да
|
|
Допустимый диапазон, нижний предел (пост. ток)
|
10,8 V
|
|
Допустимый диапазон, верхний предел (пост. ток)
|
28,8 V
|
|
Время
|
|
Таймеры
|
|
● Число
|
400; Макс. 400, в зависимости от функции
|
|
● Запас хода
|
480 h
|
|
Цифровые входы
|
|
Число входов
|
8; в том силе используется 4 аналоговых (от 0 до 10 В)
|
|
Цифровые выводы
|
|
Вид выходов
|
4; Реле
|
|
Защита от короткого замыкания
|
Нет; требуется внешняя защита предохранителем
|
|
Выходной ток
|
|
● для сигнала "1", диапазон допустимых значений для 0 - 55 ℃, макс.
|
10 A
|
|
Релейные выходы
|
|
Коммутационная способность контактов
|
|
— при индуктивной нагрузке, макс.
|
3 A
|
|
— при омической нагрузке, макс.
|
10 A
|
|
ЭМС
|
|
Излучение радиопомех согласно EN 55 011
|
|
● Класс граничных значений B, для применения в жилых районах
|
Да; защита от радиопомех согласно EN55011, класс граничных значений B
|
|
Окружающие условия
|
|
Температура окружающей среды при эксплуатации
|
|
● мин.
|
-40 °C; = Tмин; запуск @ -25 ℃
|
|
● макс.
|
70 °C; Tmax; Tmax > +55 °C макс. нагрузка 1 A на реле или макс. нагрузка 3 A на реле и половина количества DI (не соседние точки)
|
|
● при холодном запуске, мин.
|
-25 °C; включая допустимую конденсацию/замерзание (без ввода в эксплуатацию при конденсации)
|
|
Температура окружающей среды при хранении/транспортировке
|
|
● мин.
|
-40 °C
|
|
● макс.
|
70 °C
|
|
Высота при эксплуатации относительно уровня моря
|
|
● Высота места установки над уровнем моря, макс.
|
5 000 m
|
|
● Температура окружающей среды-давление воздуха-высота установки
|
Tmin ... Tmax при 1 140 гПа ... 795 гПа (-1 000 м ... +2 000 м) // Tmin ... (Tmax - 10 K) при 795 гПа ... 658 гПа (+2 000 м ... +3 500 м) // Tmin ... (Tmax - 20 K) при 658 гПа ... 540 гПа (+3 500 м ... +5 000 м)
|
|
Относительная влажность воздуха
|
|
● при конденсации, испытания согласно IEC 60068-2-38, макс.
|
100 %; RH включая конденсацию/замораживание (при наличии конденсата в эксплуатацию не вводится), горизонтальное монтажное положение
|
|
Устойчивость
|
|
Смазочно-охлаждающие материалы
|
|
— Устойчивость к воздействию стандартных смазочно-охлаждающих материалов
|
Да; включая капли дизельного топлива и масла в воздухе
|
|
Применение в неподвижно смонтированных промышленных установках
|
|
— к биологически активным веществам согласно EN 60721-3-3
|
Да; Класс 3B2 споры плесени, грибов, грибков (за исключением фауны); класс 3B3 по запросу
|
|
— к химически активным веществам согласно EN 60721-3-3
|
Да; Класс 3C4 (ОВ < 75 %), вкл. солевой туман согласно EN 60068-2-52 (степень заострения 3); *
|
|
— к механически активным веществам согласно EN 60721-3-3
|
Да; Класс 3S4 вкл. песок, пыль; *
|
|
Применение на судах/в море
|
|
— к биологически активным веществам согласно EN 60721-3-6
|
Да; Класс 6B2 споры плесени, грибов, грибков (за исключением фауны); класс 6B3 по запросу
|
|
— к химически активным веществам согласно EN 60721-3-6
|
Да; Класс 6C3 (ОВ < 75 %), вкл. соляной туман согласно EN 60068-2-52 (степень заострения 3); *
|
|
— к механически активным веществам согласно EN 60721-3-6
|
Да; Класс 6S3 вкл. песок, пыль; *
|
|
Применение в промышленных технологических установках
|
|
— к химически активным веществам согласно EN 60654-4
|
Да; Класс 3 (при условии отсутствия трихлорэтилена)
|
|
— Окружающие условия для технологических, измерительных и управляющих систем согласно ANSI/ISA-71.04
|
Да; Уровень GX группа A/B (при условии отсутствия трихлорэтилена; предельно допустимая концентрация вредных газов согл. EN 60721-3-3, допустим класс 3C4); уровень LC3 (солевой туман) и уровень LB3 (масло)
|
|
Примечание
|
|
— Примечание к классификации условий окружающей среды согласно EN 60721, EN 60654-4 и ANSI/ISA-71.04
|
* Поставляемые в комплекте кожухи при эксплуатации должны закрывать неиспользуемые устройства сопряжения!
|
|
Конформное покрытие
|
|
● Покрытия для смонтированных печатных плат согласно EN 61086
|
Да; Класс 2 для обеспечения высокого уровня надежности
|
|
● Защита от загрязнения согласно EN 60664-3
|
Да; Тип защиты 1
|
|
● Военные испытания согласно MIL-I-46058C, приложение 7
|
Да; За время эксплуатации покрытие можно красить
|
|
● Квалификация и характеристики электрических изолирующих компонентов в собранных печатных платах согласно IPC-CC-830A
|
Да; Конформное покрытие, класс А
|
|
Размеры
|
|
Ширина
|
71,5 mm
|
|
Высота
|
90 mm
|
|
Глубина
|
60 mm
|
|
|
|
eClass
|
14
|
27-24-22-16
|
|
eClass
|
12
|
27-24-22-16
|
|
eClass
|
9.1
|
27-24-22-16
|
|
eClass
|
9
|
27-24-22-16
|
|
eClass
|
8
|
27-24-22-16
|
|
eClass
|
7.1
|
27-24-22-16
|
|
eClass
|
6
|
27-24-22-16
|
|
ETIM
|
10
|
EC001417
|
|
ETIM
|
9
|
EC001417
|
|
ETIM
|
8
|
EC001417
|
|
ETIM
|
7
|
EC001417
|
|
IDEA
|
4
|
3565
|
|
UNSPSC
|
15
|
32-15-17-05
|
|
|
Разрешения / Сертификаты
|
