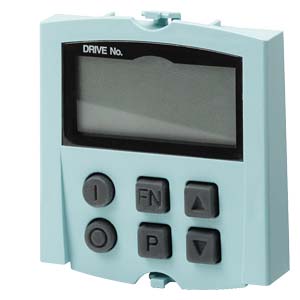

SIPLUS S120, БАЗОВАЯ ПАНЕЛЬ ОПЕРАТОРА BOP20 ДЛЯ УПРАВЛЯЮЩИХ МОДУЛЕЙ, РАБОЧАЯ ТЕМПЕРАТУРА -20 ... +70°C, СО СТОЙКИМ ПОКРЫТИЕМ, НА ОСНОВЕ 6SL3055-0AA00-4BA0 . ДВУХСТРОЧНЫЙ ДИСПЛЕЙ, 6 КЛАВИШ ДЛЯ НАСТРОЙКИ ПАРАМЕТРОВ И ДИАГНОСТИЧЕСКОЙ ИНФОРМАЦИИ, ПОДХОДИТ ДЛЯ УПРАВЛЯЮЩИХ МОДУЛЕЙ CU305, CU310, CU320
Информация по блокам питания Sitop для продукции Simatic, LOGO
|
|
SIPLUS S120 BOP20 Basic Operator Panel based on 6SL3055-0AA00-4BA0 with conformal coating, -20…+50 °C, actuator with miniature display 2-line, 6 keys for parameter assignment and diagnostics suitable for Control Units CU305, CU310, CU320 | |||||||||||||||||||||||||||||||||||||||||||
| Общая информация | ||||||||||||||||||||||||||||||||||||||||||||
| Обозначение типа продукта | BOP20 | |||||||||||||||||||||||||||||||||||||||||||
| основано на | 6SL3055-0AA00-4BA0 | |||||||||||||||||||||||||||||||||||||||||||
| Функция продукта | ||||||||||||||||||||||||||||||||||||||||||||
| ● Управление с характеристикой U/f линейное/квадратически параметрируемое | Нет | |||||||||||||||||||||||||||||||||||||||||||
| ● Управление с характеристикой U/f с режимом ECO линейное/квадратичное | Нет | |||||||||||||||||||||||||||||||||||||||||||
| ● Управление с характеристикой U/f с регулированием прямого тока | Нет | |||||||||||||||||||||||||||||||||||||||||||
| ● Векторное управление с датчиком | Нет | |||||||||||||||||||||||||||||||||||||||||||
| ● Векторное управление без датчика | Нет | |||||||||||||||||||||||||||||||||||||||||||
| Цифровые входы | ||||||||||||||||||||||||||||||||||||||||||||
| Число входов | 0 | |||||||||||||||||||||||||||||||||||||||||||
| ● с предохраняющим устройством | 0 | |||||||||||||||||||||||||||||||||||||||||||
| Аналоговые вводы | ||||||||||||||||||||||||||||||||||||||||||||
| Число аналоговых входов | 0 | |||||||||||||||||||||||||||||||||||||||||||
| Интерфейсы | ||||||||||||||||||||||||||||||||||||||||||||
| Число разъемов PROFINET | 0 | |||||||||||||||||||||||||||||||||||||||||||
| Число интерфейсов RS 485 | 0 | |||||||||||||||||||||||||||||||||||||||||||
| Протоколы | ||||||||||||||||||||||||||||||||||||||||||||
| PROFIBUS | Нет | |||||||||||||||||||||||||||||||||||||||||||
| Степень защиты и класс защиты | ||||||||||||||||||||||||||||||||||||||||||||
| Степень защиты IP | IP20 | |||||||||||||||||||||||||||||||||||||||||||
| Стандарты, допуски, сертификаты | ||||||||||||||||||||||||||||||||||||||||||||
| Сертификат соответствия | CE | |||||||||||||||||||||||||||||||||||||||||||
| Окружающие условия | ||||||||||||||||||||||||||||||||||||||||||||
| Температура окружающей среды при эксплуатации | ||||||||||||||||||||||||||||||||||||||||||||
| ● мин. | -20 °C; = Tмин | |||||||||||||||||||||||||||||||||||||||||||
| ● макс. | 70 °C; = Tмакс | |||||||||||||||||||||||||||||||||||||||||||
| ● мин. [°F] | -4 °F | |||||||||||||||||||||||||||||||||||||||||||
| ● макс. [°F] | 158 °F | |||||||||||||||||||||||||||||||||||||||||||
| ● Примечание | При высоте установки не ниже 1 000 м над уровнем моря для блоков управления действует уменьшение мощности 3 K/1 000 м | |||||||||||||||||||||||||||||||||||||||||||
| Температура окружающей среды при хранении/транспортировке | ||||||||||||||||||||||||||||||||||||||||||||
| ● Хранение, мин. | -40 °C | |||||||||||||||||||||||||||||||||||||||||||
| ● Хранение, макс. | 70 °C | |||||||||||||||||||||||||||||||||||||||||||
| ● Хранение, мин. [°F] | -40 °F | |||||||||||||||||||||||||||||||||||||||||||
| ● Хранение, макс. [°F] | 158 °F | |||||||||||||||||||||||||||||||||||||||||||
| Относительная влажность воздуха | ||||||||||||||||||||||||||||||||||||||||||||
| ● при конденсации, испытания согласно IEC 60068-2-38, макс. | 100 %; Отн. влажность, включая конденсацию/замерзание (ввод в эксплуатацию при конденсации недопустим) | |||||||||||||||||||||||||||||||||||||||||||
| Устойчивость | ||||||||||||||||||||||||||||||||||||||||||||
| Применение в неподвижно смонтированных промышленных установках | ||||||||||||||||||||||||||||||||||||||||||||
| — к биологически активным веществам согласно EN 60721-3-3 | Да; Класс 3B2 споры плесени, грибов, грибков (за исключением фауны); класс 3B3 по запросу | |||||||||||||||||||||||||||||||||||||||||||
| — к химически активным веществам согласно EN 60721-3-3 | Да; Класс 3C4 (ОВ < 75 %), вкл. солевой туман согласно EN 60068-2-52 (степень заострения 3); * | |||||||||||||||||||||||||||||||||||||||||||
| — к механически активным веществам согласно EN 60721-3-3 | Нет | |||||||||||||||||||||||||||||||||||||||||||
| Применение в промышленных технологических установках | ||||||||||||||||||||||||||||||||||||||||||||
| — к химически активным веществам согласно EN 60654-4 | Да; Класс 3 (при условии отсутствия трихлорэтилена) | |||||||||||||||||||||||||||||||||||||||||||
| — Окружающие условия для технологических, измерительных и управляющих систем согласно ANSI/ISA-71.04 | Да; Уровень GX группа A/B (при условии отсутствия трихлорэтилена; предельно допустимая концентрация вредных газов согл. EN 60721-3-3, допустим класс 3C4); уровень LC3 (солевой туман) и уровень LB3 (масло) | |||||||||||||||||||||||||||||||||||||||||||
| Примечание | ||||||||||||||||||||||||||||||||||||||||||||
| — Примечание к классификации условий окружающей среды согласно EN 60721, EN 60654-4 и ANSI/ISA-71.04 | * Поставляемые в комплекте кожухи при эксплуатации должны закрывать неиспользуемые устройства сопряжения! | |||||||||||||||||||||||||||||||||||||||||||
| Конформное покрытие | ||||||||||||||||||||||||||||||||||||||||||||
| ● Покрытия для смонтированных печатных плат согласно EN 61086 | Да; Класс 2 для обеспечения высокого уровня надежности | |||||||||||||||||||||||||||||||||||||||||||
| ● Военные испытания согласно MIL-I-46058C, приложение 7 | Да; За время эксплуатации покрытие можно красить | |||||||||||||||||||||||||||||||||||||||||||
| ● Квалификация и характеристики электрических изолирующих компонентов в собранных печатных платах согласно IPC-CC-830A | Да; Конформное покрытие, класс А | |||||||||||||||||||||||||||||||||||||||||||
| Техника соединений | ||||||||||||||||||||||||||||||||||||||||||||
| Исполнение электрического соединения для сигнального провода | ||||||||||||||||||||||||||||||||||||||||||||
| ● Подсоединяемое сечение проводника для сигнального провода, мин. | 0 mm² | |||||||||||||||||||||||||||||||||||||||||||
| ● Подсоединяемое сечение проводника для сигнального провода, макс. | 0 mm² | |||||||||||||||||||||||||||||||||||||||||||
| ● Подсоединяемое сечение для проводов AWG, мин. | 0 | |||||||||||||||||||||||||||||||||||||||||||
| ● Подсоединяемое сечение для проводов AWG, макс. | 0 | |||||||||||||||||||||||||||||||||||||||||||
| Размеры | ||||||||||||||||||||||||||||||||||||||||||||
| Ширина | 49 mm | |||||||||||||||||||||||||||||||||||||||||||
| Высота | 48 mm | |||||||||||||||||||||||||||||||||||||||||||
| Глубина | 8 mm | |||||||||||||||||||||||||||||||||||||||||||
| Массы | ||||||||||||||||||||||||||||||||||||||||||||
| Масса (без упаковки) | 0,05 kg | |||||||||||||||||||||||||||||||||||||||||||
| Классификации | ||||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||||
| Разрешения / Сертификаты | ||||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||||
| последнее изменение: | 29.05.2024 | |||||||||||||||||||||||||||||||||||||||||||
