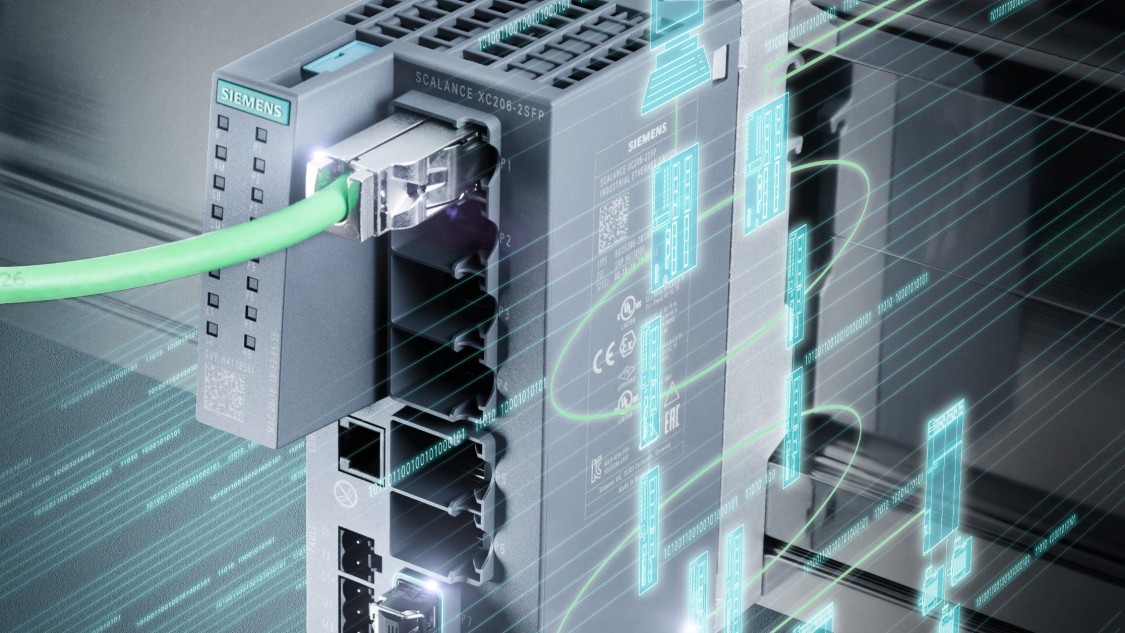

Siemens SCALANCE X – Коммутаторы для промышленных сетей

Промышленные системы связи. SCALANCE X – Промышленные Коммутаторы

Сегодня к промышленным сетям связи предъявляются многочисленные требования:

Открытые и интегрированные системы связи, работающие по всему предприятию и за его пределами
Бесперебойный поток информации – от уровня датчиков / приводов до верхнего уровня
Быстрый обмен данными между составными частями установки
Доступ к информации из любой точки
Простая конфигурация и настройка, эффективная диагностика, расширение и модернизация
Интегрированные функции информационной безопасности для предотвращения несанкционированного доступа
Комплексная разработка мер по обеспечению информационной безопасности на всех этапах жизненного цикла продукта

Промышленные коммутаторы SCALANCE X от компании «Сименс» позволяют найти индивидуальное решение любой задачи. В обширном портфолио продукции «Сименс» всегда найдется подходящий коммутатор для каждого заказчика

Введение

Концепция Цифрового предприятия от «Сименс»

Уже сегодня компания «Сименс» использует новейшие компоненты для реализации концепции Цифрового предприятия (Digital Enterprise). Это Digital Enterprise Software Suite (Пакет решений «Цифровое предприятие»), Industrial Communication (Система промышленной связи), Industrial Security (Промышленная информационная безопасность) и Industry Services (Сервисы для цифрового производства). При реализации концепции «Индустрия 4.0» промышленная система передачи данных создает базу для обеспечения передачи потоков данных, используемых в цепочках создания добавленной стоимости, которые необходимы для объединения виртуального и реального миров. Это позволяет существенно сократить время реверсирования направления и повысить гибкость системы, а значит, не отставать от растущей тенденции к индивидуализации массового производства в сочетании со снижением потребления энергии и сырья.

Промышленные сети передачи данных:основа для перехода на цифровые технологии

Организация промышленной связи необходима для всех действующих систем автоматизации. При этом создается инфраструктура и задействуются сетевые механизмы, обеспечивающие обмен данными по всему предприятию, т.е. по всей цепочке создания добавленной стоимости, используемой на цифровом предприятии, от полевого уровня до уровня управления независимо от типа связи – будь то проводная или беспроводная, локальная или удаленная связь. С учетом этого становится понятным, почему эффективные промышленные сети связи могут быть реализованы только на основе стандартов связи, обеспечивающих высокий уровень открытости и гибкости, и почему требуется их профессиональное планирование и реализация с привлечением специалистов, обладающих разносторонними знаниями в области применения таких технологий.

Комплексная автоматизация

Благодаря возможностям комплексной автоматизации (Totally Integrated Automation) компания «Сименс» является единственным поставщиком, предлагающим интегрируемые продукты и системы для обеспечения автоматизации во всех отраслях промышленности, включая весь производственный процесс от приемки до отгрузки товара и передачу информации от оборудования до офисной сети через средства агрегации и промышленную магистральную линию. Компания «Сименс» предлагает все компоненты, необходимые для реализации промышленной связи: от коммуникационных процессоров передачи данных, совместимых с промышленной средой, до сетевых компонентов, которые по запросу также могут быть доступны в беспроводном исполнении. Для наилучшей согласованности сетей и полной интеграции промышленных установок рекомендуется использовать коммутаторы SCALANCE X Industrial Ethernet. Они позволяют создать структурированную сеть связи между станками и установками, а также интегрировать их в общую корпоративную сеть. Широкий ассортимент коммутаторов и процессоров передачи данных со встроенными коммутаторами позволяет подобрать наилучшее решение для любого типа промышленной сети при любой окружающей среде: от эксплуатации в чистых помещениях до применения под открытым небом в суровых климатических условиях.

Промышленная или корпоративная сеть

Промышленные сети коренным образом отличается от корпоративных сетей, используемой в офисе, где все клиенты обращаются к одному серверу, и между клиентами нет перекрестных связей. С таким типом передачи данных могут возникнуть узкие места и задержки при установлении каналов связи, когда слишком много клиентов одновременно хотят получить доступ к одному серверу.

В промышленной области подобные ограничения в сфере автоматизации неприемлемы, поскольку циклические программы обработки должны получать наиболее актуальные данные для вывода соответствующих команд управления.

Приложения, коммуникационные связи и сетевые структуры должны индивидуально адаптироваться к каждому конкретному случаю – независимо от того, применяются ли они для установок, используемых в промышленности, энергетике, транспортных системах или в каком-либо виде инфраструктуры.

Кроме того, основное внимание уделяется оптимальному использованию пропускной способности сети и, следовательно, установок или станков, а также сокращению возможных простоев.

Высокая степень доступности благодаря избыточности

Производственные установки были спроектированы с расчетом на обеспечение высокой степени доступности. Это означает, что неисправности в установках часто приводят к высокозатратным простоям, большим расходам на повторный запуск и потере ценных данных или материалов. Применение резервных систем управления или сетей связи с избыточностью обеспечивает защиту от сбоев системы автоматизации. Чтобы обеспечить чрезвычайную быстроту срабатывания, необходимую промышленным предприятиям, компания «Сименс» уже много лет использует стандартизированные процедуры резервирования сетей, позволяющие сократить время перенастройки в случае сбоя до нескольких миллисекунд.

Это особенно важно при автоматизации процессов, в которых ни в коем случае нельзя допускать простоев. Резервирование сетей может быть реализовано с помощью распределенной системы управления SIMATIC PCS 7 и PROFINET.

«Сименс» предлагает различные решения для критически важных приложений, в которых необходимо обеспечивать высокую отказоустойчивость и исключать любые задержки передачи данных

Обзор. Портофилио

Серия SCALANCE X объединяет в своем составе несколько согласованных семейств коммутаторов, оптимизированных по своим функциональным возможностям, позволяющим решать коммуникационные задачи различной степени сложности и использовать технологию коммутируемых сетей не только в Industrial Ethernet, но и в PROFINET.

Неуправляемые коммутаторы

Особенности серии

Прочный корпус и совместимое с промышленной средой исполнение
Подбор правильного решения для любого приложения
Защита инвестиций: существующие сети связи могут быть расширены благодаря применению новых продуктов
Обширная область применения в рамках как больших, так и малых сетей связи, возможность установки даже вне шкафа управления
Отсутствие дополнительных затрат на обучение персонала и внедрение новых продуктов благодаря применению стандартизированной технологии Ethernet
Различные варианты исполнения, предназначенные для подключения медных или оптоволоконных кабелей
5-летняя гарантия на все продукты серии SCALANCE

Неуправляемые
Компактные коммутаторы CSM	Неуправляемые коммутаторы серии SCALANCE X-000	Неуправляемые коммутаторы серии SCALANCE X-100	Неуправляемые коммутаторы серии SCALANCE X-200

Для подключения к SIMATIC	Компактное, экономичное и совместимое с промышленной средой решение начального уровня	Для создания надежной сети связи со всеми компонентами и оборудованием	Для всех сетевых структур, используемых в машинно-ориентированных приложениях, вплоть до сопряженных блоков
Эти неуправляемые коммутаторы разработаны на основе LOGO!, SIMATIC S7-300/ET 200M или S7-1200. Они используются для расширения интерфейсов перечисленных выше продуктов.	Коммутаторы серии SCALANCE X-000 представляют собой неуправляемые коммутаторы Industrial Ethernet и применяются при реализации простых сетей, обеспечивающей передачу данных со скоростью до 1 Гбит/с.	Коммутаторы серии SCALANCE X-100 представляют собой прочные неуправляемые коммутаторы Industrial Ethernet с различными конфигурациями портов, доступные также в исполнении для установки в 19-дюймовую стойку, в оптимизированном по стоимости корпусе или с медиаконвертером.	Универсальные управляемые коммутаторы серии SCALANCE X-200 хорошо подходят для построения линейных, звездообразных и кольцевых топологий со скоростью обмена данными до 1 Гбит/с. Они поддерживают протоколы передачи данных в реальном времени (RealTime), такие как PROFINET и EtherNet/IP. Эти коммутаторы доступны в различных вариантах, например, со степенью защиты IP65/67, в ультратонком исполнении или для создания резервных сетевых структур с безударным переключением.

Управляемые коммутаторы 2-го и 3-го уровня

Дополнительные преимущества управляемых коммутаторов

Создание сети для поддержки обмена данными в реальном времени (PROFINET и EtherNet / IP) и стандарта TCP/IP без дублирования инфраструктуры
Высокая степень доступности сети благодаря встроенным механизмам резервирования
Сокращение времени простоя благодаря сохранению конфигурационных данных
Интеграция в существующие концепции сетевой безопасности за счет встроенных функций информационной безопасности
Локальное или дистанционное конфигурирование через систему управления на базе Web (WBM) или интерфейс командной строки (CLI)
Диагностика с помощью светодиодов устройства, системы WBM или управления сетью по протоколу SNMP через сервер SINEMA
Интеграция с инструментальными средствами STEP 7 и PCS 7
Интегрированная система диагностики с поддержкой PROFINET
Высокая степень доступности сети и станков
5-летняя гарантия на все продукты серии SCALANCE

Управляемые 2-го уровня		Управляемые 2-го/3-го уровня
Управляемые коммутаторы серии SCALANCE X-200IRT	Управляемые коммутаторы серии SCALANCE X-300	Управляемые коммутаторы серии SCALANCE X-400 3 уровня	Управляемые коммутаторы серии SCALANCE X-500 3 уровня

Работа в жестком реальном времени	Высокопроизводительные, модульные и мощные	Сегментация на всех уровнях	Структурирование высокопроизводительных установок и их интеграция с офисными информационными системами
Линейка SCALANCE X-200IRT включает в себя компактные коммутаторы, предназначенные для работы в сетях с жесткими требованиями к передаче данных в реальном времени (в сетях изохронного реального времени), например, в высокопроизводительных приложениях с изохронным управлением движением. Эти коммутаторы также можно использовать при создании резервированных кольцевых структур.	Высокая функциональность и отличная гибкость: Линейка SCALANCE X-300 включает в себя коммутаторы рабочей группы, которые доступны в компактном исполнении или исполнении, предназначенном для установки в 19-дюймовую стойку. Они используются для расширения сетей связи заводского уровня благодаря поддержке технологии Gigabit Ethernet даже в суровых климатических условиях эксплуатации.	Возможность расширения в любой момент времени: Коммутаторы серии SCALANCE X-400 обладают модульной конструкцией и поэтому обеспечивают сетям автоматизации максимальную гибкость, а также обладают высокой пропускной способностью (1 Гбит/с). Они компактны, требуют очень мало места, подходят также для установки на DIN-рейку. Большие промышленные сети могут быть легко и четко сегментированы с помощью этих коммутаторов.	Сеть заводского уровня можно легко структурировать, используя в качестве центральных компонентов коммутаторы серии SCALANCE X-500, предназначенные для установки в 19-дюймовую стойку. Они дают полную свободу при выборе среды подключения, поддерживают обмен данными со скоростью до 10 Гбит/с и позволяют реализовывать различные концепции резервирования. Эти коммутаторы применяются для подключения промышленной сети к корпоративным системам связи, чтобы данные могли передаваться от оборудования /ячеек на системы верхнего уровня.

Обзор. Ассортимент продукции

Ассортимент коммутаторов Industrial Ethernet серии SCALANCE X и компактных коммутаторов (CSM)

	Сетевые компоненты (SCALANCE X)					CSM (Компактный коммутатор)
Уровень операций	XR-500
Контрольный уровень	XM-400	PE-400
Контрольный уровень	X-300	XR-300WG	XR300/XR300EEC
Полевой уровень	XB-200	XC-200	XP200/XP-200PoE EEC	XF-200BA	XF-200	LOGO! CSM	CSM 1277	CSM 377
	X-200RNA	X-200IRT	X-200IRT PRO	XF-200IRT	X-200PIRT
	XB-100	XC-100	XR-100WG	X-100 медиаконвертер
	X-000	XB-000

Обзор. Функции и области применения

Коммутаторы Industrial Ethernet серии SCALANCE X: Обзор функций

	X-500	X-400	X-300	X-200	X-100	X-000	CSN
3 уровень / маршрутизация	+	+
19-дюймовое исполнение	+		+
Модульное исполнение с применением медиаконвертеров	+	+	+
Поддержка технологии Gigabit Ethernet	+	+	+	+		+
PROFINET	+	+	+	+
EtherNet/IP	+	+		+
Офисные функции (VLAN)	+	+	+	+
Функции диагностики	+	+	+	+
Изохронное реальное время (IRT)				+
Технология Power-over-Ethernet	+	+	+		+
Возможность применения в суровых условиях окружающей среды			+	+		+
Синхронизация времени согласно IEEE 1588	+		+
Дополнительный интерфейс для SIMATIC S7-300/ ET 200M, S7-1200 или LOGO							+

Коммутаторы Industrial Ethernet серии SCALANCE X: Области применения

	X-500	X-400	X-300	X-200	X-100	X-000	CSN
Области применения / Типы сетей / Требования	Мощная магистральная сеть с очень высокими требованиями к функциональности / плотности портов / доступности, а также к интерфейсу с офисными информационными системами	Мощная сеть заводского уровня с высокими требованиями к функциональности и доступности	Большие сети с высокими требованиями к функциональности и доступности	Сети с высокими требованиями к функциональности и доступности	Сети с низкими требованиями к функциональности	Сети с низкими требованиями к функциональности и прочности	Сети или расширение интерфейса для SIMATIC S7-300, S7-1200, LOGO!
Подключение к офисной сети	+	+
Создание сети заводского уровня	+	+	+	+
Применение в промышленных отраслях	+	+	+	+
Автоматизация технологических процессов				+
Производство и распределение электроэнергии			+	+
Ветряные электростанции			+	+	+
Проектирование и разработка промышленного оборудования				+	+
Создание сетей связи для компонентов				+	+
Стандартная разработка механического оборудования				+	+	+
Создание сетей связи между станками						+
Настройка сети через SIMATIC S7-300, S7-1200 или LOGO!							+

Неуправляемые коммутаторы

Это наиболее простые коммутаторы, позволяющие создавать линейные и звездообразные сетевые структуры с различными видами каналов связи и скоростью обмена данными 10/100 Мбит/с, а XB000G до 1000 Мбит/c. Все приборы этих серий являются “прозрачными” сетевыми устройствами и не требуют для своего использования никаких предварительных настроек.

Компактные коммутаторы (CSM)

Для подключения к SIMATIC

Когда применять ...	Варианты исполнения
... CSM?	LOGO! CSM	CSM 1277	CSM 377

Для быстрого и простого подключения SIMATIC S7-300/ET 200M, S7-1200 или LOGO! к электрической сети Industrial Ethernet Для интеграции небольших станков в существующие сети автоматизации В случае необходимости автономной работы станков Для настройки небольших локальных сетей Ethernet	В исполнении для модуля LOGO! Скорость передачи данных до 100 Мбит/с Степень защиты IP20 Диапазон температур от 0 °C до +55 °C	В исполнении для модуля SIMATIC S7-1200 Скорость передачи данных до 100 Мбит/с Степень защиты IP20 Диапазон температур от 0 °C до +60 °C	В исполнении для модуля SIMATIC S7-300 Скорость передачи данных до 100 Мбит/с Степень защиты IP20 Диапазон температур от 0 °C до +60 °C

Особенности

Добавление интерфейсов Ethernet
Исполнение, совместимое с промышленной средой, например, крепежные хомуты для PROFINET-совместимого штекера IE FC RJ45, обеспечивающие дополнительную разгрузку натяжения
Приемлемое решение для SIMATIC S7-300/ ET 200M, S7-1200 или LOGO!

Топология сети с коммутатором LOGO! CSM и определение местоположения при помощи LOGO! CMR

Неуправляемые коммутаторы серии SCALANCE X-000 / XB-000

Простые, компактные, предназначенные для применения в промышленной среде

Когда применять ...	Варианты исполнения
... SCALANCE X-000/XB-000?	SCALANCE X005 / X005EEC	SCALANCE XB-000

Для реализации простых сетей связи в шкафах или небольших сетей Ethernet Для построения небольших промышленных линейных или звездообразных топологий, включающих группы станков или установок, а также для использования в железнодорожном и автомобильном транспорте	5 портов RJ-45 Металлический корпус Скорость передачи данных до 100 Мбит/с Степень защиты IP30 Установка в шкаф управления, на стандартную монтажную рейку, на монтажную рейку SIMATIC S7-300 или непосредственно на стену Крепежный хомут Диапазон температур от 0°C до +65°C Диапазон температур от -40 °C до +70 °C EN 50155 и e1/E1 (для SCALANCE X005EEC)	До 8 портов RJ45 / 1 порт SC Пластиковый корпус Скорость передачи данных до 1 Гбит/с Степень защиты IP20 Установка в шкаф управления, панель управления Диапазон температур от -10 °C до +60 °C Варианты исполнения с питанием от сети переменного тока напряжением 24 В (50/60 Гц) для использования в автоматизации зданий

Особенности

Диагностика устройства с помощью светодиодов (питание, состояние канала связи, передача данных)
Встроенная функция автокроссировки, благодаря которой возможно применение неперекрещивающихся соединительных кабелей
Автоматическое определение и согласование скорости передачи данных с помощью функции автоматического распознавания и согласования
Приемлемое и простое в использовании решение начального уровня

Электрические и оптические сети с SCALANCE XB005G и SCALANCE XC206-2SFP

Неуправляемые коммутаторы серии SCALANCE X-000

Полноценная базовая версия для использования в промышленных отраслях

Когда применять ...	Варианты исполнения
... SCALANCE X-100?	SCALANCE XB-100	SCALANCE XR-100WG	SCALANCE XC-100	SCALANCE X108PoE

При построении электрических и/ или оптических линейных или звездообразных структур для машинно-ориентированных приложений В случаях, когда требуется поддержка технологии Power-over-Ethernet (PoE)	До 24 портов RJ45 / 2 портов SC или ST/BFOC Скорость передачи данных до 100 Мбит/с Степень защиты IP20 Диапазон температур от 0 °C до +60 °C Резервный источник питания постоянного тока напряжением 24 В / переменного тока напряжением 24 В (50/60 Гц) Пластиковый корпус Совместимость с PROFINET CC-A	Укороченное исполнение для двусторонней установки в 19-дюймовую стойку шкафов управления До 24 портов RJ45, до 4 комбо-портов Скорость передачи данных до 100 Мбит/с Источник питания постоянного тока напряжением 24 В или переменного тока напряжением 100-240 В Степень защиты IP30 Диапазон температур от 0 °C до +60 °C	До 24 портов RJ45 / до 2 портов SC или ST/BFOC Скорость передачи данных до 100 Мбит/с Степень защиты IP20 Диапазон температур от -40 °C до +70 °C Металлический/пластиковый корпус Сертификат Е1, разрешающий применение в механических транспортных средствах (только для SCALANCE XC108)	8 портов RJ45, среди которых 2 порта поддерживают технологию Power-over-Ethernet (PoE) Скорость передачи данных до 100 Мбит/с Степень защиты IP30 Диапазон температур от -20 °C до +60 °C Металлический корпус

Особенности

Металлический корпус, также доступно в исполнении, предназначенном для установки в 19-дюймовую стойку
Крепежный хомут
Диагностика устройства с помощью светодиодов (питание, состояние канала связи, передача данных) и сигнальных контактов
Использование обычных прямых соединительных кабелей благодаря встроенной функции автокроссировки
Автоматическое определение и согласование скорости передачи данных с помощью функции автоматического распознавания и согласования
Резервный источник питания
Установка в шкаф управления, на стандартную монтажную рейку, на монтажную рейку SIMATIC или непосредственно на стену

Электрические и оптические сети, применяемые при промышленной автоматизации и автоматизации зданий

Медиаконвертер SCALANCE X-100

Индивидуальное конвертирование

Когда применять ...	Варианты исполнения
... Медиаконвертер SCALANCE X-100?	SCALANCE X101-1	SCALANCE X101-1LD

Для согласования работы по оптоволоконным и медным кабелям в сетях Industrial Ethernet Для интеграции удаленных станций в оптические сети с помощью оптоволоконных кабелей Для передачи данных в режиме моста на большие расстояния	1 порт RJ45 на 10/100 Мбит/с и 1 порт ST/BFOC на 100 Мбит/с (для многомодового кабеля) Длина до 5 километров Диапазон температур от -10 °C до +60 °C	1 порт RJ45 на 10/100 Мбит/с и 1 порт ST/BFOC на 100 Мбит/с (для одномодового кабеля) Длина до 26 километров Диапазон температур от -10 °C до +60 °C

Особенности

Преобразование электрических сигналов в оптические в сетях Industrial Ethernet
Крепежный хомут
Скорость передачи данных до 100 Мбит/с
Диагностика устройства с помощью светодиодов (питание, состояние канала связи, передача данных)
Резервный источник питания
Очень простое управление; гибкое и экономичное решение по сочетанию медных и оптоволоконных кабелей

Топология оптической линии с медиаконвертером SCALANCE X101-1 и коммутатором SCALANCE XC-100

Управляемые коммутаторы

Управляемые коммутаторы семейства SCALANCE X позволяют создавать линейные, звездообразные и кольцевые топологии сетей Industrial Ethernet и PROFINET. Они поддерживают широкий набор диагностических функций, могут интегрироваться в систему управления сетью, позволяют выполнять обмен данными со скоростью 10/100 Мбит/с и использовать различные виды электрических и оптических каналов связи.

Управляемые коммутаторы серии SCALANCE X-200

Универсальные и удобные

Когда применять ...	Варианты исполнения
... SCALANCE X-200?	SCALANCE XF-200	SCALANCE XB-200

Для настройки шины Industrial Ethernet и создания звездообразных и кольцевых структур с обеспечением высокой доступности сети и удовлетворением высоких требований к функциональности Для машинно-ориентированных приложений	Плоское исполнение Пластиковый корпус Крепежный хомут До 8 портов RJ45 / 2 портов ST/BFOC Длина до 5 километров Скошенный кабельный вывод для удобного подключения и извлечения Диапазон температур от -40 °C до +60 °C	Компактное исполнение Пластиковый корпус До 13 портов RJ45 / 3 портов ST/BFOC или SC Длина до 26 километров Консольный порт Диапазон температур от 0°C до +60°C Для приложений, поддерживающих PROFINET и EtherNet/IP

Особенности

Защищенный корпус
Скорость передачи данных до 100 Мбит/с
Резервный источник питания
Установка в шкаф управления, на DIN-рейку и непосредственно на стену
Повышение доступности оборудования за счет интеграции конфигурации и удаленной диагностики
Высокая степень доступности сети
кономия места в шкафу управления, панели управления

Сеть связи для станков с поддержкой PROFINET и коммутатором SCA LANCE XB-200

Когда применять ...	Варианты исполнения
... SCALANCE X-200?	SCALANCE XC-200	SCALANCE XF-200BA

Для настройки шины Industrial Ethernet и создания звездообразных и кольцевых структур с обеспечением высокой доступности сети и удовлетворением высоких требований к функциональности Для машинно-ориентированных приложений	Компактное исполнение Металлический/пластиковый корпус Крепежный хомут До 24 портов RJ45 / 2 портов ST/BFOC, SC или SFP Длина до 200 км при использовании SFP-модулей Встроенная функция диагностики оптической сети (Мониторинг оптических волокон) Для приложений, поддерживающих PROFINET и EtherNet/IP Версии, поддерживающие Full Gigabit (SCALANCE XC-200G) Диапазон температур от -40 °C до +70 °C Исполнение, соответствующее рекомендациям NAMUR NE21, с конформным покрытием и возможностью установки на высоте до 4000 м (SCALANCE XC-200EEC) Сертифицированы в соответствии со стандартом EN 50121-4 для применения на железнодорожном транспорте Поддержка виртуальных сетей (VLAN)	Плоское исполнение с адаптером для гибкой шины Пластиковый корпус До 4 портов RJ45 / 4 портов SC RJ Диапазон температур от -40 °C до +70 °C Исполнение, соответствующее рекомендациям NAMUR NE21, с конформным покрытием и возможностью установки на высоте до 4000 м Интеграция устройств S2 в систему R1, обладающую высокой степенью доступности (только для SCALANCE XF204-2BA DNA с функцией «Y-switch») Для приложений, поддерживающих EtherNet/IP (только для SCALANCE XF204-2BA) Поддержка VLAN (только для SCALANCE XF204-2BA)

Особенности

Компактное исполнение
Скорость передачи данных до 1 Гбит/с
Слот для съемного модуля памяти C-PLUG, обеспечивающий легкую замену устройства в случае неисправности
Установка в шкаф управления, на стандартную монтажную рейку, на монтажную рейку SIMATIC или непосредственно на стену
Резервный источник питания
Высокая степень доступности сети
Использование в автоматизации технологических процессов

Электрические и оптические линейные и резервированные кольцевые структуры с резервированием по протоколу HRP

Когда применять ...	Варианты исполнения	Когда применять ...	Варианты исполнения
... SCALANCE XP-200?	SCALANCE XP-200	... SCALANCE X-200RNA?	SCALANCE X-200RNA

Для установки за пределами шкафа управления Возможность применения на открытом воздухе даже в тяжелых климатических условиях и при необходимости высокой степени защиты Применение в ограниченном пространстве Поддержка виртуальных сетей (VLAN)	До 16 портов M12, среди которых 4 порта поддерживают технологию Power-over-Ethernet (PoE) До 4 портов, поддерживающих скорость передачи данных 1 Гбит/с (только для SCALANCE XP216) Металлический плоский корпус Высокая степень защиты IP65 Диапазон температур от -40 °C до +70 °C Исполнение, соответствующее рекомендациям NAMUR NE21, с конформным покрытием и возможностью установки на высоте до 4000 м (SCALANCE XP-200EEC) Для приложений, поддерживающих PROFINET и EtherNet/IP Слот для съемного модуля памяти C-PLUG, обеспечивающий легкую замену устройства в случае неисправности Варианты исполнения, разрешенные для применения на железнодорожном транспорте согласно стандартам EN 50155, EN 45545 (варианты исполнения EEC) Сертификат e1/E1, разрешающий применение в механических транспортных средствах	Для критически важных приложений, требующих сохранения работоспособности при сбоях и резервирования системы, что значительно сокращает время перенастройки сети При автоматизации технологических процессов и распределении электроэнергии	Для бесшовных сетей с функцией PRP/HSR До 4 портов RJ45 / 2 портов FO Степень защиты IP20 Диапазон температур от -40°C до +60°C Комбо-порты и диапазон температур от -40 °C до 70°C (для вариантов исполнения EEC)

Особенности

Скорость передачи данных до 1 Гбит/с
Резервный источник питания
Очень высокая степень доступности сети
Простота ввода в эксплуатацию, диагностики и замены устройства
Простое сопряжение сетей
Для сложных условий окружающей среды
Применение во взрывоопасных зонах

Коммутаторы SCALANCE XP-200, поездные и путевые

Когда применять ...	Варианты исполнения
... SCALANCE X-200IRT?	SCALANCE X-200IRT	SCALANCE XF-200BA IRT	SCALANCE X-200IRT PRO

Для приложений, требующих поддержки PROFINET и режима IRT (Изохронное реальное время) Для приложений с высокоскоростным управлением движением Для установок без шкафов управления Для резервирования с бесшовной коммутацией Для высокоточных приложений (изохронный режим передачи)	Для работы в жестком реальном времени До 4 портов RJ45 / 4 портов ST/BFOC или SC RJ Степень защиты IP30 Резервирование с безударным переключением (MPRD) Диапазон температур от -25°C до +50°C	Плоское исполнение с адаптером для гибкой шины Пластиковый корпус До 4 портов RJ45 или 4 портов SC RJ 2 слота для шинного адаптера Поддержка PROFINET с возможностью работы в режиме изохронного реального времени Резервирование с безударным переключением (MPRD) Диапазон температур от -40 °C до +70 °C	Для работы в жестком реальном времени До 4 портов RJ45 / 3 портов SC RJ с соединительным механизмом Push-Pull Оснащены соединительным механизмом push-pull, совместимым с PROFINET Высокая степень защиты IP65/67 Резервирование с безударным переключением (MPRD) Диапазон температур от -25 °C до +60 °C

Особенности

Скорость передачи данных до 10/100 Мбит/с
Резервный источник питания
Высокая степень доступности сети
Работа в жестком реальном времени
Резервирование с безударным переключением (MPRD)
Для сложных условий окружающей среды
Прочный соединитель, совместимый с промышленной средой
Реализация изохронных приложений
Совместимость с PROFINET CC-С

Управляемые коммутаторы серии SCALANCE X-300

Компактное исполнение с высокой пропускной способностью

Когда применять ...	Варианты исполнения
... Управляемые коммутаторы серии SCALANCE X-300 и SCALANCE XR-300?	SCALANCE X-300	SCALANCE XR-300WG

Для больших сетей с высокими требованиями к функциональности и доступности Для установки в 19-дюймовую стойку шкафов управления (SCALANCE XR-300)	Для высокоскоростных сетей заводского уровня До 20 портов RJ45 / 4 портов ST/BFOC, SC или SFP Скорость передачи данных до 1 Гбит/с Длина до 200 километров Диапазон температур от -40 °C до +70 °C До 2 медиаконвертеров, оснащенных 2 портами (для SCALANCE X308-2M) 2 порта, поддерживающих технологию Power-over-Ethernet (для SCALANCE X308-2M PoE) Сертифицированы для применения на железнодорожном транспорте в соответствии с EN 50155 и e1/E1 (для SCALANCE X308-2TS)	Укороченное исполнение для двусторонней установки в 19-дюймовую стойку шкафов управления До 24 портов RJ45, 4 комбо-портов Габаритная высота 1 HU Скорость передачи данных до 1 Гбит/с Питание от сети постоянного тока напряжением 24 В или переменного тока напряжением 100-240 В Степень защиты IP30 Диапазон температур от -40 °C до +70 °C Возможность переключения между диагностикой PROFINET и EtherNet/IP

Особенности

Компактное исполнение
Прочный металлический корпус
Крепежный хомут
Поддержка виртуальных сетей (VLAN)
Резервный источник питания
Высокая пропускная способность и высокая степень доступности сети
Возможность применения в железнодорожном транспорте
Отсутствие необходимости в дополнительных сетевых компонентах и кабелях
Простое конфигурирование и расширение сети
Легкая адаптация к различным сетевым структурам

Интеграция шкафов управления с коммутатором SCALANCE XC-200 в оптическое кольцо со скоростью передачи данных 1 Гбит/с; при неблагоприятных условиях окружающей среды используется коммутатор SCALANCE XR-300EEC

Управляемые коммутаторы серии SCALANCE XR-300

Гибкое исполнение с высокой пропускной способностью

Когда применять ...	Варианты исполнения		Вспомогательные принадлежности
... Управляемые коммутаторы серии SCALANCE X-300 и SCALANCE XR-300?	SCALANCE XR-300	SCALANCE XR-300EEC	Медиаконвертеры и подключаемые приемопередатчики

Для больших сетей с высокими требованиями к функциональности и доступности Для установки в 19-дюймовую стойку шкафов управления (SCALANCE XR-300)	Для модульных сетей До 12 медиаконвертеров с 2 портами 8 портов RJ45, поддерживающих технологию Power-over-Ethernet (для SCALANCE XR324-4M PoE) Габаритная высота 1 HU Скорость передачи данных до 1 Гбит/с Длина до 200 километров Диапазон температур от -40 °C до +70 °C Соответствие стандартам EN 50155 и e1/E1 (для SCALANCE XR324-12M TS и XR324-12M PoE TS)	Для сложных условий окружающей среды До 4 медиаконвертеров с 2 портами Габаритная высота 1 HU Скорость передачи данных до 1 Гбит/с Длина до 200 километров Диапазон температур от -40 °C до +70 °C Соответствие стандарту МЭК 61850-3	Медиаконвертеры с 2 портами Варианты исполнения для электрической сети: RJ45, M12, VD (Переменное расстояние) Варианты исполнения для оптической сети: SC, ST/BFOC Варианты исполнения для подключаемых приемопередатчиков Диапазон температур от -40 °C до +70 °C Варианты исполнения с конформным покрытием

Особенности

Прочный металлический корпус
Поддержка виртуальных сетей (VLAN)
Модульное исполнение с применением медиаконвертеров
Резервный источник питания
Высокая пропускная способность и высокая степень доступности сети
Возможность применения в железнодорожном транспорте
Простое конфигурирование и расширение сети
Легкая адаптация к различным с

Управляемые коммутаторы серии SCALANCE X-400

Мощная сеть связи для любых задач

Когда применять ...	Варианты исполнения	Модули расширения
... Управляемые коммутаторы серии SCALANCE XM-400?	SCALANCE XM-400	Модуль увеличения портов

Для высокоскоростных сетей заводского уровня Для связи в сетях 3 уровня	Для гибких сетей заводского уровня 8 или 16 портов RJ45 Могут быть расширены до 24 портов (с помощью модуля увеличения портов и расширения функций) 4 или 8 комбо-портов, при необходимости могут быть выполнены порты RJ45 или ST/ BFOC, SC или SFP Скорость передачи данных до 1 Гбит/с Диапазон температур от -40 °C до +70 °C	8 портов RJ45 с модулем расширения PE408 8 портов RJ45, поддерживающих технологию Power-over-Ethernet, с модулем расширения PE408 PoE 8 слотов для SFP с модулем расширения PE400-8SFP Диапазон температур от -40 °C до +70 °C

Особенности

Компактное исполнение
Крепежный хомут
Модули расширения
Оптическая связь на 3 уровне функциональности
Установка в шкаф управления, на стандартную монтажную рейку, на монтажную рейку SIMATIC
Поддержка виртуальных сетей (VLAN)
Консольный порт
Резервный источник питания
Высокая пропускная способность и высокая степень доступности сети
Простое расширение сети

Структурирование сети с коммутатором SCALANCE XM-400

Вспомогательные принадлежности

Вспомогательные принадлежности
Источники питания	Подключаемые приемопередатчики	Вставные модули

Источники питания постоянного тока напряжением 54 В для поддержки технологии Power-over-Ethernet согласно IEEE 802.3at Входной постоянные ток напряжением 24 В для модуля PS924 PoE Входной переменный ток напряжением 85 - 265 В для модуля PS9230 PoE Высокая мощность для возможности подключения оконечных устройств (до 30 ватт) Диапазон температур от -40 °C до +70 °C	Оптическое соединение с кабелями, оснащенными разъемами LC Скорость передачи данных 100 или 1000 Мбит/с Возможность использования в сочетании с SCALANCE XM408-8C, XM416-4C и PE400-8SFP Диапазон температур от -40 °C до +85 °C Варианты исполнения с конформным покрытием	Оптическое соединение с имеющимися кабелями, оснащенными разъемами SC или ST/BFOC Скорость передачи данных 100 или 1000 Мбит/с Возможность использования в сочетании с SCALANCE XM408-4C Диапазон температур от -40 °C до +85 °C

Особенности

Модуль увеличения портов для коммутатора SCALANCE XM-400
Расширение сети без использования инструментальных средств
Расширение во время работы (возможность замены в горячем режиме)
Отсутствие необходимости в дополнительных сетевых компонентах и кабелях
Компактное исполнение
Длина до 200 километров

Управляемые коммутаторы серии SCALANCE X-500

Структурирование высокопроизводительных систем и подключение к корпоративным информационным системам

Когда применять ...	Варианты исполнения	Модули расширения
… SCALANCE XR-500?	SCALANCE XR524-8C	SCALANCE XR526-8C

Для структурирования высокоскоростных производственных сетей с подключением к корпоративным информационным системам Для передачи данных с высокой скоростью (10 Гбит/с)	Для крупномасштабных приложений (24 порта) Габаритная высота 1 HU 24 порта со скорость передачи данных до 1 Гбит/с 8 комбо-портов, при необходимости могут быть выполнены порты RJ45 или SFP Диапазон температур от 0 °C до +50 °C	Для крупномасштабных приложений (26 портов) Габаритная высота 1 HU 2 порта для SFP+ со скоростью передачи данных 10 Гбит/с 26 портов RJ45 со скорость передачи данных до 1 Гбит/с 8 комбо-портов, при необходимости могут быть выполнены порты RJ45 или SFP Диапазон температур от 0 °C до +50 °C

Особенности

Варианты исполнения разной высоты (HU), предназначенные для установки в 19-дюймовую стойку
Прочный металлический корпус
Поддержка виртуальных сетей (VLAN)
Модульное исполнение с применением медиаконвертеров или подключаемых приемопередатчиков SFP и SFP+
Резервный источник питания
Консольный порт
Очень высокая пропускная способность и степень доступности сети
Расширение сети до 10 Гбит/с без прекращения работы
Легкая адаптация к различным сетевым структурам

Подключение сетей автоматизации к офисным информационным системам с использованием магистрали Industrial Ethernet

Варианты исполнения		Вспомогательные принадлежности
SCALANCE XR528-6M	SCALANCE XR552-12M	Медиаконвертеры	Подключаемые приемопередатчики

Для крупномасштабных приложений (28 портов) До 6 медиаконвертеров с 4 портами, поддерживающих электрическую и оптическую связь Габаритная высота 2 HU 4 порта для SFP+ со скоростью передачи данных 1 или 10 Гбит/с 24 порта со скоростью передачи данных до 1 Гбит/с Диапазон температур от 0 °C до +60 °C	Для крупномасштабных приложений (52 порта) До 12 медиаконвертеров с 4 портами, поддерживающих электрическую и оптическую связь Габаритная высота 3 HU 4 порта для SFP+ со скоростью передачи данных 10 Гбит/с 48 портов со скорость передачи данных до 1 Гбит/с Диапазон температур от 0 °C до +60 °C	Медиаконвертеры с 4 портами Варианты исполнения для электрических и оптических сетей Возможность использования в сочетании с SCALANCE XR552-12M и XR528-6M Диапазон температур от 0 °C до +60 °C	Кабели с разъемами LC Подключаемый приемопередатчик SFP со скоростью передачи данных 100 или 1000 Мбит/с Подключаемый приемопередатчик SFP + со скоростью передачи данных 10 Гбит/с Диапазон температур от -40 °C до +85 °C Варианты исполнения с конформным покрытием

Компоненты

Модули памяти C-PLUG/KEY-PLUG

Обновление сетевых компонентов сокращает до минимума время простоя оборудования. Съемный модуль памяти KEY-PLUG позволяет включить дополнительные функции, что особенно важно при промышленном использовании. Модуль памяти C-PLUG используется для быстрой и легкой замены устройства в случае возникновения ошибки за счет автоматического резервного копирования конфигурационных данных. Модуль KEY-PLUG поддерживает функциональность модуля C-PLUG, а также используется для расширения и настройки дополнительных функций устройства, например, расширение программного обеспечения до коммутации (маршрутизации) 3 уровня для SCALANCE XM-400 и SCALANCE XR-500.

Конфигуратор SIMATIC NET Selection Tool

SIMATIC NET Selection Tool – это надежный инструмент для выбора коммутаторов Industrial Ethernet. Выбор может быть сделан либо путем просмотра всего ассортимента продукции, либо путем указания технических требований или типа приложения. Встроенные конфигураторы помогут подобрать модули и вспомогательные принадлежности как при проверке правильности работы, так и при составлении заказа.

Кабельная технология FastConnect

Можно выполнить легкую, быструю и безошибочную сборку на месте проведения работ. Компания «Сименс» разработала тщательно продуманную технологию FastConnect. Это система быстрого соединения для кабелей, разъемов и монтажных инструментов, позволяющая быстро и безошибочно вносить необходимые изменения на месте проведения работ. Технология FastConnect может применяться для сетей PROFINET/Industrial Ethernet и PROFIBUS, для разъемов RJ45, M12 и Sub-D / RS-485, а также для оптоволоконных кабелей различной длины со штекерами ST/BFOC, SC, SC RJ и LC.

Управление сетевой инфраструктурой SINEC NMS

Степень сетевого взаимодействия, объем данных и сложность сетевых структур постоянно увеличиваются. Поэтому для перевода промышленных отраслей на цифровые технологии требуется мощная и перспективная система управления сетью. Новая система управления сетью SINEC NMS была специально разработана для удовлетворения высоких требований, предъявляемых к промышленным сетям связи в рамках цифрового предприятия. Она способна справиться с поставленными задачами во всех секторах – например, посредством комплексного обнаружения и мониторинга всей сети, конфигурации сетевой инфраструктуры на основе правил и централизованного управления микропрограммным обеспечением с развертыванием на основе топологии. Система SINEC NMS благодаря распределенному подходу упрощает адаптацию к требованиям сетей заводского уровня любого типа.

Быстрый заказ

Отправьте заявку и получите очень выгодное коммерческое предложение по оборудованию Siemens
в течение 4 часов
