Siemens 6GK1160-4AA01 системы автоматизации

Name: Siemens 6GK1160-4AA01 системы автоматизации
Brand: Siemens
Price: 109444 RUB
Availability: InStock

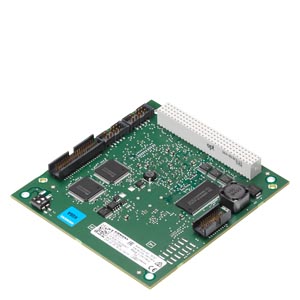

Коммуникационный процессор CP 1604 PC/104 (32 бит, 33/66MHz, 3.3/5V) С ASIC ERTEC 400 для подключения к PROFINET IO с 4-портовым коммутатором реального времени, с комплектом разработчика DK-16xx PN IO, NCM PC

Купить 6GK11604AA01 в один клик

mdi-cart-outline В корзину

mdi-warehouse Наличие: под заказ

mdi-cash-multiple 109444 руб.

Технические характеристики 6GK11604AA01

наименование типа изделия

CP 1604

Communications processor CP 1604 PC/104 plus card (32-bit; 33/66 MHz; 3.3/5 V) with asic ERTEC 400 for connection to PROFINET IO with 4-port real-time switch via Development kit DK-16XX PN IO; NCM PC.

страница с обзором технических характеристик изделия

https://i.siemens.com/1P6GK1160-4AA01

скорость передачи

100

интерфейсы

число электрических соединений

● на интерфейсе 1 / согласно стандарту Industrial Ethernet

● для источника питания

исполнение электрического соединения

● на интерфейсе 1 / согласно стандарту Industrial Ethernet

Порт RJ45 через плату подключения

● для источника питания

4-полюсный клеммный блок через распределительный щит

напряжение питания, потребляемый ток, мощность потерь

тип напряжения / напряжения питания

пост. ток

тип источника питания / опциональный внешний источник питания

Да

напряжение питания

● 1 / от объединяющей шины

5 V

● внешний

5 V

● примечание

Опциональное стороннее питание и внешнее электропитание альтернативно через Power Supply Board (опциональные принадлежности)

относительный симметричный допуск / при постоянном токе

● при 5 В

5 %

потребляемый ток

● 1 / от объединяющей шины / при постоянном токе / макс.

0,8 A

● от внешнего напряжения питания / при постоянном токе / при 24 В / макс.

0,3 A

мощность потерь [Вт]

4 W

мощность потерь [Вт] / в режиме работы от коммутатора / макс.

4,1 W

окружающие условия

окружающая температура

● при эксплуатации

5 ... 60 °C

● при хранении

-20 ... +60 °C

● при транспортировке

-20 ... +60 °C

относительная атмосферная влажность / при 25 °C / без конденсации / при эксплуатации / макс.

95 %

степень защиты IP

IP00

конструкция, размеры и масса

формат модуля

PC/104-Plus

ширина

90 mm

высота

24 mm

глубина

95 mm

масса нетто

110 g

вид креплений

Винтовое крепление

характеристики, функции, компоненты изделия / общий

число идентичных сменных плат / втычной / на каждую станцию ПК

число модулей / примечание

паспортные параметры / связь PROFINET / как контроллер ввода-вывода PN

программное обеспечение / для связи PROFINET IO / требуется

Нет

число устройств ввода-вывода PN / на контроллере PROFINET IO / пригодный к работе / всего

128

число устройств PN IO IRT / на контроллере PROFINET IO / пригодный к работе

объем данных

● как полезные данные для входных переменных / как контроллер PROFINET IO / макс.

8192 byte

● как полезные данные для выходных переменных / как контроллер PROFINET IO / макс.

8192 byte

● как полезные данные для входных переменных каждого устройства ввода-вывода PN / как контроллер PROFINET IO / макс.

1430 byte

● как полезные данные для выходных переменных каждого устройства ввода-вывода PN / как контроллер PROFINET IO / макс.

1430 byte

паспортные параметры / связь PROFINET / как устройство ввода-вывода PN

объем данных

● как полезные данные для входных переменных / как устройство PROFINET IO / макс.

1430 byte

● как полезные данные для выходных переменных / как устройство PROFINET IO / макс.

1430 byte

● как полезные данные для входных переменных / на каждый субмодуль как устройство PROFINET IO

254 byte

● как полезные данные для выходных переменных / на каждый субмодуль как устройство PROFINET IO

254 byte

● как полезные данные для диапазона согласованности каждого субмодуля

254 byte

число субмодулей / на каждое устройство PROFINET IO

функции изделия / управление, конфигурирование, проектирование

функция изделия / поддержка MIB

Да

протокол / поддерживается

● SNMP v1

Да

● DCP

Да

● LLDP

Да

конфигурационное программное обеспечение / требуется

Входит в объем поставки

функция идентификации и техобслуживания

● I&M0 - информация об устройстве

Да

● I&M1 - идентификатор установки/ места

Да

● I&M2 - дата монтажа

Да

● I&M3 - комментарий

Да

● I&M4 - сигнатура

Да

● I&M5 - данные оригинального изготовителя

Да

функции изделия / диагностика

функция изделия

● веб-диагностика

Да

● диагностика портов

Да

функции изделия / коммутатор

комплектация изделия / коммутатор

Да

функция изделия / с коммутационным управлением

Нет

функция изделия / при IRT / коммутатор PROFINET IO

Да

функции изделия / резервирование

программное обеспечение / для функции резервирования / требуется

Нет

функция изделия

● кольцевое резервирование

Да

● менеджер резервирования

Да

протокол / поддерживается / Media Redundancy Protocol (MRP)

Да

нормы, спецификации, допуски

функция изделия / поддерживается / идентификационная ссылка

Да; согласно МЭК 61406-1:2022

нормы, спецификации, допуски / экологический сертификат изделия

экологический сертификат изделия

Да

потенциал парникового эффекта [CO2 eq]

● всего

145,53 kg

● в процессе производства

33,2 kg

● при эксплуатации

112,27 kg

● по истечении срока службы

0,06 kg

принадлежности

В качестве опции: плата подключения для CP 1604, плата питания для CP 1604, HARDNET-IE DK (набор для разработки)

дополнительная информация / веб-ссылки

интернет-ссылка

● к веб-сайту: помощь при выборе проводов и штекеров

https://support.industry.siemens.com/cs/ww/de/view/109766358

● на веб-страницу: ассистент выбора TIA Selection Tool

https://www.siemens.com/tstcloud

● на веб-сайт: промышленная связь

https://www.siemens.com/simatic-net

● на веб-страницу: SiePortal

https://sieportal.siemens.com/

● на веб-сайт: база данных изображений

https://www.automation.siemens.com/bilddb

● на веб-сайт: менеджер скачивания CAx

https://www.siemens.com/cax

● на веб-сайт: Industry Online Support

https://support.industry.siemens.com

сведения о безопасности

информация о безопасности

Siemens предоставляет продукты и решения для обеспечения промышленной кибербезопасности при эксплуатации производственных комплексов, систем, оборудования и сетей. Для защиты производственных комплексов, систем, оборудования и сетей от киберугроз необходимо внедрение и поддержка комплексной высокотехнологичной модели промышленной кибербезопасности. Продукты и решения Siemens являются одним из компонентов такой модели. Клиенты отвечают за предотвращение несанкционированного доступа к их производственным комплексам, системам, оборудованию и сетям. Подключение таких систем, оборудования и их компонентов к корпоративной сети или сети Интернет должен быть организован только если такой доступ необходим и с применением соответствующих локальных мер безопасности (например, использование брандмауэров и/или деление сети на подсети). Для получения дополнительных сведений о возможных мерах промышленной кибербезопасности см. www.siemens.com/cybersecurity-industry. Продукты и решения Siemens постоянно совершенствуются дляобеспечения максимальной степени безопасности. Siemens настоятельно рекомендует выполнять обновления сразу после их выпуска и всегда использовать самые последние версии продуктов. Использование неподдерживаемых версий продуктов и неприменение последних обновлений повышает риск киберугроз для клиента. Для получения сведений об обновлениях продуктов, подпишитесь на RSS-канал Siemens по промышленной кибербезопасности: https://www.siemens.com/cert. (V4.7)

Разрешения / Сертификаты

General Product Approval		Environment
	China RoHS
Industrial Communication
PROFINET

последнее изменение:

10.01.2026

Дата
19.03.2026
