Siemens 6GK1161-3AA01 системы автоматизации

Name: Siemens 6GK1161-3AA01 системы автоматизации
Brand: Siemens
Availability: InStock

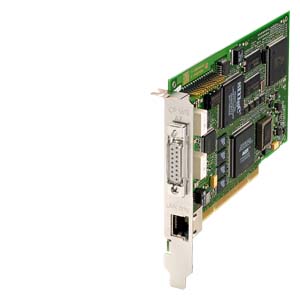

SIMATIC NET, IE, CP 1613 A2 PCI-КАРТА (32БИТ, 33MГЦ/66MГЦ, 3,3В/5В UNIVERSAL KEY) ДЛЯ ПОДКЛЮЧЕНИЯ К IND. ETHERNET (10/100MBIT/S), С ПОРТАМИ ITP И RJ 45, ЧЕРЕЗ S7-1613 И S7-REDCONNECT, ВКЛЮЧАЯ ДРАЙВЕРА ДЛЯ MS WINDOWS (32 БИТ), 2000PRO/SERVER, XP PRO, 2003

Купить 6GK11613AA01 в один клик

mdi-cart-outline В корзину

mdi-warehouse Наличие: под заказ

Цена: по запросу

Технические характеристики 6GK11613AA01

наименование типа изделия

CP 1613 A2

********** spare part ********* communications processor CP 1613 A2 PCI card (32-bit; 33 MHz/ 66 MHz; 3, 3 V/5 V universal key) for connection to Industrial Ethernet (10/100 Mbps) with ITP and RJ 45 connection via HARDNET-IE S7 and S7-Redconnect. operating system support, see SIMATIC NET software.

скорость передачи

10, 100 Mbit/s

интерфейсы

число электрических соединений

● на интерфейсе 1 / согласно стандарту Industrial Ethernet

исполнение электрического соединения

● на интерфейсе 1 / согласно стандарту Industrial Ethernet

Порт RJ45/15-контактный ITP-разъем

напряжение питания, потребляемый ток, мощность потерь

тип напряжения / напряжения питания

пост. ток

напряжение питания

● 1 / от объединяющей шины

5 V

● 2 / от объединяющей шины

12 V

относительный симметричный допуск / при постоянном токе

● при 5 В

5 %

● при 12 В

5 %

потребляемый ток

● 1 / от объединяющей шины / при постоянном токе / макс.

0,45 A

● 2 / от объединяющей шины / при постоянном токе / макс.

0,5 A

мощность потерь [Вт]

4 W

окружающие условия

окружающая температура

● при эксплуатации

5 ... 55 °C

● при хранении

-20 ... +60 °C

● при транспортировке

-20 ... +60 °C

относительная атмосферная влажность / при 25 °C / без конденсации / при эксплуатации / макс.

95 %

степень защиты IP

IP00

конструкция, размеры и масса

формат модуля

PCI

ширина

21,6 mm

высота

107 mm

глубина

167 mm

масса нетто

140 g

характеристики, функции, компоненты изделия / общий

число идентичных сменных плат / втычной / на каждую станцию ПК

число модулей / примечание

паспортные параметры / открытая связь

программное обеспечение / для открытой связи / с помощью SEND/RECEIVE / требуется

Да, HARDNET-IE S7 (S7-1613)

число возможных соединений / для открытой связи / с помощью SEND/RECEIVE / макс.

120

паспортные параметры / связь S7

программное обеспечение / для связи S7 / требуется

Да, HARDNET-IE S7 (S7-1613)

число возможных соединений / для связи S7/ программное устройство / макс.

120

число возможных соединений / для оптимизированной связи S7 / макс.

паспортные параметры / многопротокольный режим

число активных соединений / в многопротокольном режиме

120

число проектируемых соединений / на каждую станцию ПК

207

паспортные параметры / PROFINET CBA

программное обеспечение / для связи PROFINET CBA / требуется

Да, сервер PN CBA OPC

число дистанционно соединяемых абонентов / при PROFINET CBA

228

число соединений / при PROFINET CBA / всего

10000

функции изделия / управление, конфигурирование, проектирование

функция изделия / поддержка MIB

Да

протокол / поддерживается

● SNMP v1

Да

● SNMP v3

Нет

● DCP

Да

● LLDP

Нет

конфигурационное программное обеспечение / требуется

Входит в объем поставки необходимого программного обеспечения

конфигурационное программное обеспечение / для PROFINET CBA / требуется

Да, SIMATIC iMAP

функция идентификации и техобслуживания

● I&M0 - информация об устройстве

Да

● I&M1 - идентификатор установки/ места

Да

● I&M2 - дата монтажа

Нет

● I&M3 - комментарий

Нет

● I&M4 - сигнатура

Нет

● I&M5 - данные оригинального изготовителя

Нет

функции изделия / резервирование

программное обеспечение / для функции резервирования / требуется

Да, HARDNET-IE S7-REDCONNECT для обмена данными с H-системами SIMATIC S7

функции изделия / время

функция изделия / поддержка SICLOCK

Да

протокол / поддерживается / NTP

Нет

дополнительная информация / веб-ссылки

интернет-ссылка

● на веб-страницу: ассистент выбора TIA Selection Tool

https://www.siemens.com/tstcloud

● на веб-сайт: промышленная связь

https://www.siemens.com/simatic-net

● на веб-сайт: база данных изображений

https://www.automation.siemens.com/bilddb

● на веб-сайт: менеджер скачивания CAx

https://www.siemens.com/cax

● на веб-сайт: Industry Online Support

https://support.industry.siemens.com

сведения о безопасности

информация о безопасности

Siemens предоставляет продукты и решения для обеспечения промышленной кибербезопасности при эксплуатации производственных комплексов, систем, оборудования и сетей. Для защиты производственных комплексов, систем, оборудования и сетей от киберугроз необходимо внедрение и поддержка комплексной высокотехнологичной модели промышленной кибербезопасности. Продукты и решения Siemens являются одним из компонентов такой модели. Клиенты отвечают за предотвращение несанкционированного доступа к их производственным комплексам, системам, оборудованию и сетям. Подключение таких систем, оборудования и их компонентов к корпоративной сети или сети Интернет должен быть организован только если такой доступ необходим и с применением соответствующих локальных мер безопасности (например, использование брандмауэров и/или деление сети на подсети). Для получения дополнительных сведений о возможных мерах промышленной кибербезопасности см. www.siemens.com/cybersecurity-industry. Продукты и решения Siemens постоянно совершенствуются дляобеспечения максимальной степени безопасности. Siemens настоятельно рекомендует выполнять обновления сразу после их выпуска и всегда использовать самые последние версии продуктов. Использование неподдерживаемых версий продуктов и неприменение последних обновлений повышает риск киберугроз для клиента. Для получения сведений об обновлениях продуктов, подпишитесь на RSS-канал Siemens по промышленной кибербезопасности: https://www.siemens.com/cert. (V4.7)

Разрешения / Сертификаты

General Product Approval
Declaration of Conformity		China RoHS
General Product Approval	EMV

последнее изменение:

16.12.2025
