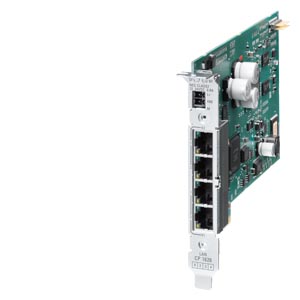

Name: Siemens 6GK1162-6AA01 системы автоматизации
Brand: Siemens
Availability: InStock

наименование типа изделия

CP 1626

********** spare part ********* communications processor CP 1626 PCI express X1 for connection to PROFINET IO as controller and device with supply disconnection and series machine support.

скорость передачи

100

интерфейсы

число электрических соединений

● на интерфейсе 1 / согласно стандарту Industrial Ethernet

2

● на интерфейсе 2 / согласно стандарту Industrial Ethernet

2

● для источника питания

1

исполнение электрического соединения

● на интерфейсе 1 / согласно стандарту Industrial Ethernet

Порт RJ45

● на интерфейсе 2 / согласно стандарту Industrial Ethernet

Порт RJ45

● для источника питания

2-контактная вставная клемма с пружинным подключением Push-In

напряжение питания, потребляемый ток, мощность потерь

тип напряжения / напряжения питания

пост. ток

напряжение питания

● 1 / от объединяющей шины

3,3 V

● 2 / от объединяющей шины

12 V

● внешний

24 V

● внешний

10,5 ... 32 V

относительный симметричный допуск / при постоянном токе

● при 3,3 В

9 %

● при 12 В

8 %

потребляемый ток

● 1 / от объединяющей шины / при постоянном токе / макс.

2,1 A

● 2 / от объединяющей шины / при постоянном токе / макс.

0,1 A

● от внешнего напряжения питания / при постоянном токе / при 12 В / макс.

0,8 A

● от внешнего напряжения питания / при постоянном токе / при 24 В / макс.

0,4 A

мощность потерь [Вт]

8,1 W

мощность потерь [Вт] / в режиме работы от коммутатора / макс.

9,6 W

окружающие условия

окружающая температура

● при эксплуатации

0 ... 70 °C

● при хранении

-20 ... +60 °C

● при транспортировке

-20 ... +60 °C

относительная атмосферная влажность / при 25 °C / без конденсации / при эксплуатации / макс.

95 %

степень защиты IP

IP00

конструкция, размеры и масса

формат модуля

PCI Express x1 (половина длины)

ширина

21,6 mm

высота

126,3 mm

глубина

180,5 mm

масса нетто

110 g

характеристики, функции, компоненты изделия / общий

число идентичных сменных плат / втычной / на каждую станцию ПК

1

число модулей / примечание

-

паспортные параметры / связь PROFINET / как контроллер ввода-вывода PN

программное обеспечение / для связи PROFINET IO / требуется

Входит в объем поставки

число устройств ввода-вывода PN / на контроллере PROFINET IO / пригодный к работе / всего

256

число устройств PN IO IRT / на контроллере PROFINET IO / пригодный к работе

64

объем данных

● как полезные данные для входных переменных / как контроллер PROFINET IO / макс.

100000 byte

● как полезные данные для выходных переменных / как контроллер PROFINET IO / макс.

100000 byte

● как полезные данные для входных переменных каждого устройства ввода-вывода PN / как контроллер PROFINET IO / макс.

1430 byte

● как полезные данные для выходных переменных каждого устройства ввода-вывода PN / как контроллер PROFINET IO / макс.

1430 byte

паспортные параметры / связь PROFINET / как устройство ввода-вывода PN

объем данных

● как полезные данные для входных переменных / как устройство PROFINET IO / макс.

1430 byte

● как полезные данные для выходных переменных / как устройство PROFINET IO / макс.

1430 byte

● как полезные данные для входных переменных / на каждый субмодуль как устройство PROFINET IO

1024 byte

● как полезные данные для выходных переменных / на каждый субмодуль как устройство PROFINET IO

1024 byte

● как полезные данные для диапазона согласованности каждого субмодуля

1024 byte

число субмодулей / на каждое устройство PROFINET IO

512

функции изделия / управление, конфигурирование, проектирование

функция изделия / поддержка MIB

Да

протокол / поддерживается

● SNMP v1

Да

● DCP

Да

● LLDP

Да

конфигурационное программное обеспечение / требуется

Входит в объем поставки

функция идентификации и техобслуживания

● I&M0 - информация об устройстве

Да

● I&M1 - идентификатор установки/ места

Да

● I&M2 - дата монтажа

Да

● I&M3 - комментарий

Да

● I&M4 - сигнатура

Да

● I&M5 - данные оригинального изготовителя

Да

функции изделия / диагностика

функция изделия

● веб-диагностика

Да

● диагностика портов

Да

функции изделия / коммутатор

комплектация изделия / коммутатор

Да

функция изделия / с коммутационным управлением

Нет

функция изделия / при IRT / коммутатор PROFINET IO

Да

функции изделия / резервирование

программное обеспечение / для функции резервирования / требуется

Нет

функция изделия

● кольцевое резервирование

Да

● менеджер резервирования

Да

протокол / поддерживается / Media Redundancy Protocol (MRP)

Да

дополнительная информация / веб-ссылки

интернет-ссылка

● на веб-страницу: ассистент выбора TIA Selection Tool

https://www.siemens.com/tstcloud

● на веб-сайт: промышленная связь

https://www.siemens.com/simatic-net

● на веб-сайт: база данных изображений

https://www.automation.siemens.com/bilddb

● на веб-сайт: менеджер скачивания CAx

https://www.siemens.com/cax

● на веб-сайт: Industry Online Support

https://support.industry.siemens.com

сведения о безопасности

информация о безопасности

Siemens предоставляет продукты и решения для обеспечения промышленной кибербезопасности при эксплуатации производственных комплексов, систем, оборудования и сетей. Для защиты производственных комплексов, систем, оборудования и сетей от киберугроз необходимо внедрение и поддержка комплексной высокотехнологичной модели промышленной кибербезопасности. Продукты и решения Siemens являются одним из компонентов такой модели. Клиенты отвечают за предотвращение несанкционированного доступа к их производственным комплексам, системам, оборудованию и сетям. Подключение таких систем, оборудования и их компонентов к корпоративной сети или сети Интернет должен быть организован только если такой доступ необходим и с применением соответствующих локальных мер безопасности (например, использование брандмауэров и/или деление сети на подсети). Для получения дополнительных сведений о возможных мерах промышленной кибербезопасности см. www.siemens.com/cybersecurity-industry. Продукты и решения Siemens постоянно совершенствуются дляобеспечения максимальной степени безопасности. Siemens настоятельно рекомендует выполнять обновления сразу после их выпуска и всегда использовать самые последние версии продуктов. Использование неподдерживаемых версий продуктов и неприменение последних обновлений повышает риск киберугроз для клиента. Для получения сведений об обновлениях продуктов, подпишитесь на RSS-канал Siemens по промышленной кибербезопасности: https://www.siemens.com/cert. (V4.7)

Разрешения / Сертификаты

Siemens 6GK1162-6AA01 системы автоматизации

Технические характеристики 6GK11626AA01
