Siemens 6GK1162-8AA00 системы автоматизации

Name: Siemens 6GK1162-8AA00 системы автоматизации
Brand: Siemens
Availability: InStock

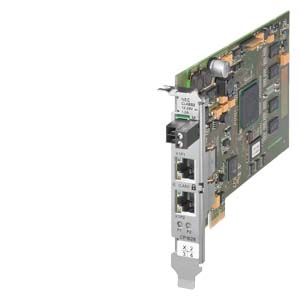

Коммуникационный процессор CP 1628 PCI-CARD PCI EXPRESS X1 (3.3V/12V) для подключения к ETHERNET(10/100/1000MBIT/S) с 2-портовым коммутатором , вкл. (FIREWALL VPN),

Купить 6GK11628AA00 в один клик

mdi-cart-outline В корзину

mdi-warehouse Наличие: под заказ

Цена: по запросу

Технические характеристики 6GK11628AA00

наименование типа изделия

CP 1628

********** spare part ********* communications processor CP 1628 PCI express X1 (3, 3 V/12 V) for connection to Industrial Ethernet (10/100/1000 Mbps) with 2-port switch (RJ45) and integrated security (firewall VPN) via HARDNET-IE S7 and S7-REDCONNECT operating system support, see SIMATIC NET software. See SIOS ID: 109817613

скорость передачи

10, 100, 1000 Mbit/s

интерфейсы

число электрических соединений

● на интерфейсе 1 / согласно стандарту Industrial Ethernet

● для источника питания

исполнение электрического соединения

● на интерфейсе 1 / согласно стандарту Industrial Ethernet

Порт RJ45

● для источника питания

2-пол. клеммный блок

напряжение питания, потребляемый ток, мощность потерь

тип напряжения / напряжения питания

пост. ток

тип источника питания / опциональный внешний источник питания

Да

напряжение питания

● 1 / от объединяющей шины

3,3 V

● 2 / от объединяющей шины

12 V

● внешний

24 V

● внешний

10,5 ... 32 V

относительный симметричный допуск / при постоянном токе

● при 3,3 В

9 %

● при 5 В

5 %

● при 12 В

8 %

● при 24 В

33 %

потребляемый ток

● 1 / от объединяющей шины / при постоянном токе / макс.

0,85 A

● 2 / от объединяющей шины / при постоянном токе / макс.

0,4 A

● от внешнего напряжения питания / при постоянном токе / при 12 В / макс.

0,55 A

● от внешнего напряжения питания / при постоянном токе / при 24 В / макс.

0,3 A

мощность потерь [Вт]

7,6 W

мощность потерь [Вт] / в режиме работы от коммутатора / макс.

7,2 W

окружающие условия

окружающая температура

● при эксплуатации

5 ... 55 °C

● при хранении

-20 ... +60 °C

● при транспортировке

-20 ... +60 °C

относительная атмосферная влажность / при 25 °C / без конденсации / при эксплуатации / макс.

95 %

степень защиты IP

IP00

конструкция, размеры и масса

формат модуля

PCI Express x1 (половина длины)

ширина

18 mm

высота

111 mm

глубина

167 mm

масса нетто

124 g

характеристики, функции, компоненты изделия / общий

число идентичных сменных плат / втычной / на каждую станцию ПК

число модулей / примечание

паспортные параметры / открытая связь

программное обеспечение / для открытой связи / с помощью SEND/RECEIVE / требуется

Да, HARDNET-IE S7 (S7-1613)

число возможных соединений / для открытой связи / с помощью SEND/RECEIVE / макс.

120

паспортные параметры / связь S7

программное обеспечение / для связи S7 / требуется

Да, HARDNET-IE S7 (S7-1613)

число возможных соединений / для связи S7/ программное устройство / макс.

120

число возможных соединений / для оптимизированной связи S7 / макс.

паспортные параметры / многопротокольный режим

число активных соединений / в многопротокольном режиме

120

число проектируемых соединений / на каждую станцию ПК

207

паспортные параметры / PROFINET CBA

программное обеспечение / для связи PROFINET CBA / требуется

Да, сервер PN CBA OPC

число дистанционно соединяемых абонентов / при PROFINET CBA

228

число соединений / при PROFINET CBA / всего

10000

функции изделия / управление, конфигурирование, проектирование

функция изделия / поддержка MIB

Да

протокол / поддерживается

● SNMP v1

Да

● SNMP v3

Да

● DCP

Да

● LLDP

Нет

конфигурационное программное обеспечение / требуется

Входит в объем поставки необходимого программного обеспечения

конфигурационное программное обеспечение / для PROFINET CBA / требуется

Да, SIMATIC iMAP

функция идентификации и техобслуживания

● I&M0 - информация об устройстве

Да

● I&M1 - идентификатор установки/ места

Да

● I&M2 - дата монтажа

Нет

● I&M3 - комментарий

Нет

● I&M4 - сигнатура

Нет

● I&M5 - данные оригинального изготовителя

Нет

функции изделия / коммутатор

комплектация изделия / коммутатор

Да

функция изделия / с коммутационным управлением

Нет

функция изделия / при IRT / коммутатор PROFINET IO

Нет

функции изделия / резервирование

программное обеспечение / для функции резервирования / требуется

Да, HARDNET-IE S7-REDCONNECT для обмена данными с H-системами SIMATIC S7

функции изделия / безопасность

исполнение брандмауэра

Инспекция пакетов с хранением состояния

функция изделия / при соединении VPN

IPSec

вид алгоритмов шифрования / при соединении VPN

AES-256, АES-192, АES-128, 3DES-168, DES-56

вид технологии контроля подлинности / при соединении VPN

Preshared Key (PSK), сертификаты X.509v3

вид алгоритмов хеширования / при соединении VPN

MD5, SHA-1

число возможных туннелей VPN

число возможных соединений / для связи S7

● с помощью ISO и VPN / с S7-REDCONNECT / макс.

● с помощью TCP и VPN / с S7-REDCONNECT / макс.

120

число полезных IP-адресов / при соединении VPN / макс.

функции изделия / время

функция изделия / поддержка SICLOCK

Да

протокол / поддерживается / NTP

Да

дополнительная информация / веб-ссылки

интернет-ссылка

● на веб-страницу: ассистент выбора TIA Selection Tool

https://www.siemens.com/tstcloud

● на веб-сайт: промышленная связь

https://www.siemens.com/simatic-net

● на веб-сайт: база данных изображений

https://www.automation.siemens.com/bilddb

● на веб-сайт: менеджер скачивания CAx

https://www.siemens.com/cax

● на веб-сайт: Industry Online Support

https://support.industry.siemens.com

сведения о безопасности

информация о безопасности

Siemens предоставляет продукты и решения для обеспечения промышленной кибербезопасности при эксплуатации производственных комплексов, систем, оборудования и сетей. Для защиты производственных комплексов, систем, оборудования и сетей от киберугроз необходимо внедрение и поддержка комплексной высокотехнологичной модели промышленной кибербезопасности. Продукты и решения Siemens являются одним из компонентов такой модели. Клиенты отвечают за предотвращение несанкционированного доступа к их производственным комплексам, системам, оборудованию и сетям. Подключение таких систем, оборудования и их компонентов к корпоративной сети или сети Интернет должен быть организован только если такой доступ необходим и с применением соответствующих локальных мер безопасности (например, использование брандмауэров и/или деление сети на подсети). Для получения дополнительных сведений о возможных мерах промышленной кибербезопасности см. www.siemens.com/cybersecurity-industry. Продукты и решения Siemens постоянно совершенствуются дляобеспечения максимальной степени безопасности. Siemens настоятельно рекомендует выполнять обновления сразу после их выпуска и всегда использовать самые последние версии продуктов. Использование неподдерживаемых версий продуктов и неприменение последних обновлений повышает риск киберугроз для клиента. Для получения сведений об обновлениях продуктов, подпишитесь на RSS-канал Siemens по промышленной кибербезопасности: https://www.siemens.com/cert. (V4.7)

Разрешения / Сертификаты

General Product Approval
Declaration of Conformity		China RoHS
General Product Approval	EMV
Miscellaneous

последнее изменение:

16.12.2025
