наименование типа изделия
|

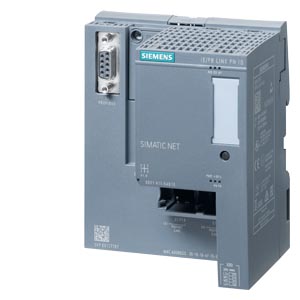

IE/PB LINK PN IO
|
|
|
IE/PB link PN IO, gateway between Industrial Ethernet and PROFIBUS, PROFINET IO proxy with real-time communication, time-of-day synchronization via SIMATIC processes, NTP, SNMP v1, LLDP, S7 routing, data record routing, connection of up to 64 S7/DPV0/DPV1 slaves, support of DP/PA link and DP/FF link, 10/100 Mbit/s fast Ethernet, MRP, 9.6 Kbit/s up to 12 Mbit/s PROFIBUS, firmware loading via configuration tool, redundant power supply, firmware version V4.0.
|
|
страница с обзором технических характеристик изделия
|
https://i.siemens.com/1P6GK1411-5AB10
|
|
пригодность к применению
|
Сетевой переходник между Industrial Ethernet и PROFIBUS
|
|
скорость передачи
|
|
скорость передачи
|
|
|
● на интерфейсе 1
|
10 ... 100 Mbit/s
|
|
● на интерфейсе 2
|
9,6 kbit/s ... 12 Mbit/s
|
|
интерфейсы
|
|
число электрических соединений
|
|
|
● на интерфейсе 1 / согласно стандарту Industrial Ethernet
|
2
|
|
● на интерфейсе 2 / согласно PROFIBUS
|
1
|
|
● для источника питания
|
2
|
|
исполнение электрического соединения
|
|
|
● на интерфейсе 2 / согласно PROFIBUS
|
9-полюсная розетка Sub-D (RS 485)
|
|
● для источника питания
|
4-контактный клеммник
|
|
исполнение сменного носителя информации
|
|
|
● C-образный штекер
|
Да
|
|
напряжение питания, потребляемый ток, мощность потерь
|
|
тип напряжения / напряжения питания
|
пост. ток
|
|
напряжение питания / внешний / при постоянном токе / ном. значение
|
24 V
|
|
относительный положительный допуск / при постоянном токе / при 24 В
|
20 %
|
|
относительный отрицательный допуск / при постоянном токе / при 24 В
|
15 %
|
|
потребляемый ток
|
|
|
● от внешнего напряжения питания / при постоянном токе / при 24 В / типичный
|
0,2 A
|
|
● от внешнего напряжения питания / при постоянном токе / при 24 В / макс.
|
0,3 A
|
|
мощность потерь [Вт]
|
4,8 W
|
|
окружающие условия
|
|
окружающая температура
|
|
|
● при вертикальном монтаже / при эксплуатации
|
0 ... 40 °C
|
|
● при горизонтальном монтаже / при эксплуатации
|
0 ... 60 °C
|
|
● при хранении
|
-40 ... +70 °C
|
|
● при транспортировке
|
-40 ... +70 °C
|
|
относительная атмосферная влажность
|
|
|
● при 25 °C / без конденсации / при эксплуатации / макс.
|
95 %
|
|
степень защиты IP
|
IP20
|
|
конструкция, размеры и масса
|
|
формат модуля
|
Модульная система ET 200SP
|
|
ширина
|
100 mm
|
|
высота
|
117 mm
|
|
глубина
|
74 mm
|
|
масса нетто
|
0,6 kg
|
|
вид креплений
|
|
|
● 35 мм, монтаж на DIN-рейку
|
Да
|
|
паспортные параметры / PROFIBUS DP
|
|
сервис / как ведущее устройство DP
|
|
|
● DPV0
|
Да
|
|
● DPV1
|
Да
|
|
число устройств DP
|
|
|
● на интерфейсе 2 / как ведущее устройство DP / макс.
|
64
|
|
объем данных
|
|
|
● адресной области входов / как ведущее устройство DP / всего
|
2048 byte
|
|
● адресной области выходов / как ведущее устройство DP / всего
|
2048 byte
|
|
● адресной области входов / на каждое устройство DP
|
244 byte
|
|
● адресной области выходов / на каждое устройство DP
|
244 byte
|
|
паспортные параметры / связь S7
|
|
число возможных соединений / для связи S7
|
|
|
● макс.
|
32
|
|
паспортные параметры / многопротокольный режим
|
|
число активных соединений / в многопротокольном режиме
|
48
|
|
паспортные параметры / связь PROFINET / как устройство ввода-вывода PN
|
|
функция изделия / устройство PROFINET IO
|
Да
|
|
функции изделия / управление, конфигурирование, проектирование
|
|
функция изделия / поддержка MIB
|
Да
|
|
протокол / поддерживается
|
|
|
● SNMP v1
|
Да
|
|
● DCP
|
Да
|
|
● LLDP
|
Да
|
|
конфигурационное программное обеспечение
|
|
|
● требуется
|
STEP 7, начиная с V5.5 SP4 HF11 и HSP, STEP 7 Professional, начиная с V15, PCS7 V9.0, PCS neo, начиная с V3.0, PNI, начиная с V1.0
|
|
функция идентификации и техобслуживания
|
|
|
● I&M0 - информация об устройстве
|
Да
|
|
● I&M1 - идентификатор установки/ места
|
Да
|
|
● I&M2 - дата монтажа
|
Да
|
|
● I&M3 - комментарий
|
Да
|
|
функция изделия / поддерживается / идентификационная ссылка
|
Да; согласно МЭК 61406-1:2022
|
|
функции изделия / маршрутизация
|
|
сервис / как PROFIBUS / маршрутизация блоков данных
|
Да
|
|
число возможных соединений / при маршрутизации блоков данных / макс.
|
32
|
|
функции изделия / резервирование
|
|
функция изделия
|
|
|
● кольцевое резервирование
|
Да
|
|
функция изделия / устройства PROFINET IO / поддерживается
|
|
|
● системное резервирование PROFINET
|
Нет
|
|
протокол / поддерживается / Media Redundancy Protocol (MRP)
|
Да
|
|
функции изделия / время
|
|
функция изделия / передача синхронизации времени
|
Да
|
|
протокол / поддерживается
|
|
|
● NTP
|
Да
|
|
● синхронизация времени в SIMATIC (SIMATIC Time)
|
Да
|
|
нормы, спецификации, допуски
|
|
сертификат соответствия / маркировка CE
|
Да
|
|
сертификат соответствия / маркировка UKCA
|
Да
|
|
сертификат соответствия / допуск cULus
|
Да
|
|
сертификат соответствия / Regulatory Compliance Mark (RCM)
|
Да
|
|
сертификат соответствия / соответствие RoHS
|
Да
|
|
сертификат соответствия / допуск EAC
|
Да
|
|
нормы, спецификации, допуски / опасные окружающие условия / заголовок
|
|
сертификат соответствия / ATEX
|
Да
|
|
сертификат соответствия / МЭК Ex
|
Да
|
|
сертификат соответствия / допуск ULhazloc
|
Да
|
|
сертификат соответствия / CCC / для взрывоопасных зон согласно стандарту GB
|
Да
|
|
сертификат соответствия / допуск FM
|
Да
|
|
нормы, спецификации, допуски / классификация судов / заголовок
|
|
общество классификации судов / American Bureau of Shipping Europe Ltd. (ABS)
|
Да
|
|
общество классификации судов / Bureau Veritas (BV)
|
Да
|
|
общество классификации судов / Det Norske Veritas (DNV)
|
Да
|
|
общество классификации судов / Регистр судоходства Ллойда (LRS)
|
Да
|
|
общество классификации судов / Nippon Kaiji Kyokai (NK)
|
Да
|
|
общество классификации судов / Polski Rejestr Statkow (PRS)
|
Да
|
|
общество классификации судов / Royal Institution of Naval Architects (RINA)
|
Да
|
|
нормы, спецификации, допуски / экологический сертификат изделия
|
|
экологический сертификат изделия
|
Да
|
|
потенциал парникового эффекта [CO2 eq]
|
|
|
● всего
|
153,98 kg
|
|
● в процессе производства
|
22,6 kg
|
|
● при эксплуатации
|
131 kg
|
|
● по истечении срока службы
|
0,38 kg
|
|
дополнительная информация / веб-ссылки
|
|
интернет-ссылка
|
|
|
● к веб-сайту: помощь при выборе проводов и штекеров
|
https://support.industry.siemens.com/cs/ww/de/view/109766358
|
|
● на веб-страницу: ассистент выбора TIA Selection Tool
|
https://www.siemens.com/tstcloud
|
|
● на веб-сайт: промышленная связь
|
https://www.siemens.com/simatic-net
|
|
● на веб-страницу: SiePortal
|
https://sieportal.siemens.com/
|
|
● на веб-сайт: база данных изображений
|
https://www.automation.siemens.com/bilddb
|
|
● на веб-сайт: менеджер скачивания CAx
|
https://siemens.com/cax
|
|
● на веб-сайт: Industry Online Support
|
https://support.industry.siemens.com
|
|
сведения о безопасности
|
|
информация о безопасности
|
Siemens предоставляет продукты и решения для обеспечения промышленной кибербезопасности при эксплуатации производственных комплексов, систем, оборудования и сетей. Для защиты производственных комплексов, систем, оборудования и сетей от киберугроз необходимо внедрение и поддержка комплексной высокотехнологичной модели промышленной кибербезопасности. Продукты и решения Siemens являются одним из компонентов такой модели. Клиенты отвечают за предотвращение несанкционированного доступа к их производственным комплексам, системам, оборудованию и сетям. Подключение таких систем, оборудования и их компонентов к корпоративной сети или сети Интернет должен быть организован только если такой доступ необходим и с применением соответствующих локальных мер безопасности (например, использование брандмауэров и/или деление сети на подсети). Для получения дополнительных сведений о возможных мерах промышленной кибербезопасности см. www.siemens.com/cybersecurity-industry. Продукты и решения Siemens постоянно совершенствуются дляобеспечения максимальной степени безопасности. Siemens настоятельно рекомендует выполнять обновления сразу после их выпуска и всегда использовать самые последние версии продуктов. Использование неподдерживаемых версий продуктов и неприменение последних обновлений повышает риск киберугроз для клиента. Для получения сведений об обновлениях продуктов, подпишитесь на RSS-канал Siemens по промышленной кибербезопасности: https://www.siemens.com/cert. (V4.7)
|
|
