наименование типа изделия
|

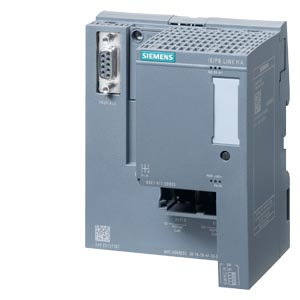

IE/PB LINK HA
|
|
|
IE/PB LINK HA gateway between Ind. Ethernet and PROFIBUS, PROFINET IO proxy with real-time communication, system redundancy S2; H-CiR, time synch. via SIMATIC processes, NTP, SNMP V1, LLDP, S7 routing, data set routing, connection of up to 125 S7/DPV0/DPV1 devices (64 for S2 operation), support of DP/PA link and DP/FF link, 10/100 Mbps Fast Ethernet, MRP, 9.6 Kbps to 12 Mbps Profibus, firmware loading via configuration tool, redundant power supply, conformal coating, external temperature -40 °C.. 70 °C
|
|
страница с обзором технических характеристик изделия
|
https://i.siemens.com/1P6GK1411-5BB00
|
|
пригодность к применению
|
Сетевой переходник между Industrial Ethernet и PROFIBUS
|
|
скорость передачи
|
|
скорость передачи
|
|
|
● на интерфейсе 1
|
10 ... 100 Mbit/s
|
|
● на интерфейсе 2
|
9,6 kbit/s ... 12 Mbit/s
|
|
интерфейсы
|
|
число электрических соединений
|
|
|
● на интерфейсе 1 / согласно стандарту Industrial Ethernet
|
2
|
|
● на интерфейсе 2 / согласно PROFIBUS
|
1
|
|
● для источника питания
|
2
|
|
исполнение электрического соединения
|
|
|
● на интерфейсе 2 / согласно PROFIBUS
|
9-полюсная розетка Sub-D (RS 485)
|
|
● для источника питания
|
4-контактный клеммник
|
|
исполнение сменного носителя информации
|
|
|
● C-образный штекер
|
Да
|
|
напряжение питания, потребляемый ток, мощность потерь
|
|
тип напряжения / напряжения питания
|
пост. ток
|
|
напряжение питания / внешний / при постоянном токе / ном. значение
|
24 V
|
|
относительный положительный допуск / при постоянном токе / при 24 В
|
20 %
|
|
относительный отрицательный допуск / при постоянном токе / при 24 В
|
15 %
|
|
потребляемый ток
|
|
|
● от внешнего напряжения питания / при постоянном токе / при 24 В / типичный
|
0,2 A
|
|
● от внешнего напряжения питания / при постоянном токе / при 24 В / макс.
|
0,3 A
|
|
мощность потерь [Вт]
|
4,8 W
|
|
окружающие условия
|
|
окружающая температура
|
|
|
● при вертикальном монтаже / при эксплуатации
|
-40 ... +50 °C
|
|
● при горизонтальном монтаже / при эксплуатации
|
-40 ... +70 °C
|
|
● при хранении
|
-40 ... +70 °C
|
|
● при транспортировке
|
-40 ... +70 °C
|
|
относительная атмосферная влажность
|
|
|
● при 25 °C / без конденсации / при эксплуатации / макс.
|
95 %
|
|
степень защиты IP
|
IP20
|
|
конструкция, размеры и масса
|
|
формат модуля
|
Модульная система ET 200SP
|
|
ширина
|
100 mm
|
|
высота
|
117 mm
|
|
глубина
|
74 mm
|
|
масса нетто
|
0,6 kg
|
|
характеристика изделия / конформное покрытие
|
Да
|
|
вид креплений
|
|
|
● 35 мм, монтаж на DIN-рейку
|
Да
|
|
паспортные параметры / PROFIBUS DP
|
|
сервис / как ведущее устройство DP
|
|
|
● DPV0
|
Да
|
|
● DPV1
|
Да
|
|
число устройств DP
|
|
|
● на интерфейсе 2 / как ведущее устройство DP / макс.
|
125
|
|
объем данных
|
|
|
● адресной области входов / как ведущее устройство DP / всего
|
4096 byte
|
|
● адресной области выходов / как ведущее устройство DP / всего
|
4096 byte
|
|
● адресной области входов / на каждое устройство DP
|
244 byte
|
|
● адресной области выходов / на каждое устройство DP
|
244 byte
|
|
паспортные параметры / связь S7
|
|
число возможных соединений / для связи S7
|
|
|
● макс.
|
32
|
|
паспортные параметры / многопротокольный режим
|
|
число активных соединений / в многопротокольном режиме
|
48
|
|
паспортные параметры / связь PROFINET / как устройство ввода-вывода PN
|
|
функция изделия / устройство PROFINET IO
|
Да
|
|
функции изделия / управление, конфигурирование, проектирование
|
|
функция изделия / поддержка MIB
|
Да
|
|
протокол / поддерживается
|
|
|
● SNMP v1
|
Да
|
|
● DCP
|
Да
|
|
● LLDP
|
Да
|
|
функция идентификации и техобслуживания
|
|
|
● I&M0 - информация об устройстве
|
Да
|
|
● I&M1 - идентификатор установки/ места
|
Да
|
|
● I&M2 - дата монтажа
|
Да
|
|
● I&M3 - комментарий
|
Да
|
|
функция изделия / поддерживается / идентификационная ссылка
|
Да; согласно МЭК 61406-1:2022
|
|
функции изделия / маршрутизация
|
|
сервис / как PROFIBUS / маршрутизация блоков данных
|
Да
|
|
число возможных соединений / при маршрутизации блоков данных / макс.
|
32
|
|
функции изделия / резервирование
|
|
функция изделия
|
|
|
● кольцевое резервирование
|
Да
|
|
функция изделия / устройства PROFINET IO / поддерживается
|
|
|
● системное резервирование PROFINET
|
Да
|
|
протокол / поддерживается / Media Redundancy Protocol (MRP)
|
Да
|
|
функции изделия / время
|
|
функция изделия / передача синхронизации времени
|
Да
|
|
протокол / поддерживается
|
|
|
● NTP
|
Да
|
|
● синхронизация времени в SIMATIC (SIMATIC Time)
|
Да
|
|
нормы, спецификации, допуски
|
|
сертификат соответствия / маркировка CE
|
Да
|
|
сертификат соответствия / маркировка UKCA
|
Да
|
|
сертификат соответствия / допуск KC
|
Да
|
|
сертификат соответствия / соответствие RoHS
|
Да
|
|
сертификат соответствия / допуск EAC
|
Да
|
|
нормы, спецификации, допуски / опасные окружающие условия / заголовок
|
|
сертификат соответствия / ATEX
|
Да
|
|
сертификат соответствия / МЭК Ex
|
Да
|
|
сертификат соответствия / допуск ULhazloc
|
Да
|
|
сертификат соответствия / CCC / для взрывоопасных зон согласно стандарту GB
|
Да
|
|
нормы, спецификации, допуски / экологический сертификат изделия
|
|
экологический сертификат изделия
|
Да
|
|
потенциал парникового эффекта [CO2 eq]
|
|
|
● всего
|
153,98 kg
|
|
● в процессе производства
|
22,6 kg
|
|
● при эксплуатации
|
131 kg
|
|
● по истечении срока службы
|
0,38 kg
|
|
дополнительная информация / веб-ссылки
|
|
интернет-ссылка
|
|
|
● к веб-сайту: помощь при выборе проводов и штекеров
|
https://support.industry.siemens.com/cs/ww/de/view/109766358
|
|
● на веб-страницу: ассистент выбора TIA Selection Tool
|
https://www.siemens.com/tstcloud
|
|
● на веб-сайт: промышленная связь
|
https://www.siemens.com/simatic-net
|
|
● на веб-страницу: SiePortal
|
https://sieportal.siemens.com/
|
|
● на веб-сайт: база данных изображений
|
https://www.automation.siemens.com/bilddb
|
|
● на веб-сайт: менеджер скачивания CAx
|
https://siemens.com/cax
|
|
● на веб-сайт: Industry Online Support
|
https://support.industry.siemens.com
|
|
сведения о безопасности
|
|
информация о безопасности
|
