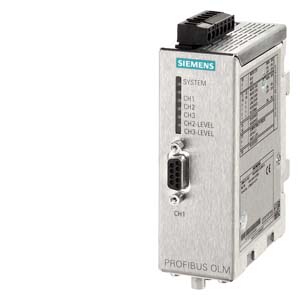

Siemens 6GK1503-3CA00 системы автоматизации

Name: Siemens 6GK1503-3CA00 системы автоматизации
Brand: Siemens
Availability: InStock

SIMATIC NET, PB OLM/P12 V4.0 ОПТИЧЕСКИЙ МОДУЛЬ СВЯЗИ С 1 ПОРТОМ RS485 И 2 ПЛАСТИКОВЫМИ FOC-ИНТЕРФЕЙСАМИ (4 BFOC-РАЗЪЁМА), С СИГНАЛЬНЫМ КОНТАКТОМ И ИЗМЕРИТЕЛЬНЫМ ВЫХОДОМ, 4 BFOC-РАЗЪЁМА ВХОДЯТ В КОМПЛЕКТ ПОСТАВКИ

Купить 6GK15033CA00 в один клик

mdi-cart-outline В корзину

mdi-warehouse Наличие: под заказ

Цена: по запросу

Технические характеристики 6GK15033CA00

наименование типа изделия

PROFIBUS OLM P12

- - spare part - - PROFIBUS OLM/P12 V4.0 optical link module with 1 RS 485 and 2 plastic FOC interfaces (4 BFOC sockets), with signaling contact and measuring output.

скорость передачи

скорость передачи / при PROFIBUS

9,6 kbit/s ... 12 Mbit/s

скорость передачи / при Profibus PA

45,45 kbit/s

интерфейсы

число электрических/ оптических соединений / для сетевых компонентов или оконечных устройств / макс.

число электрических соединений

● для сетевых компонентов или оконечных устройств

● для измерительного устройства

● для сигнального контакта

● для источника питания

● для резервированного источника питания

исполнение электрического соединения

● для сетевых компонентов или оконечных устройств

9-контактное гнездо Sub-D

● для измерительного устройства

2-контактный клеммный блок

● для источника питания

● для источника питания и сигнального контакта

5-контактный клеммный блок

число оптических соединений / для волоконно-оптических кабелей

исполнение оптических соединений / для волоконно-оптических кабелей

Порт BFOC

оптические характеристики

коэффициент затухания / канала передачи оптоволоконного сигнала

● для волоконно-оптического кабеля POF с 980/1000 мкм / при 230 дБ/км

13 dB

задержка распространения [бит]

6,5 bit

сопрягаемая оптическая мощность на 1 мВт

● канала передачи оптоволоконного сигнала / для волоконно-оптического кабеля PCF с 200/230 мкм / при 10 дБ/км

-17 dB

● канала передачи оптоволоконного сигнала / для волоконно-оптического кабеля POF с 980/1000 мкм / при 230 дБ/км

-5 dB

длина кабеля

● для волоконно-оптического кабеля PCF с 200/230 мкм / при 10 дБ/км / макс.

400 m

● для волоконно-оптического кабеля POF с 980/1000 мкм / при 230 дБ/км / макс.

80 m

сигнальные входы/выходы

рабочее напряжение / сигнальных контактов / при постоянном токе / ном. значение

24 V

рабочий ток / сигнальных контактов / при постоянном токе / макс.

0,1 A

напряжение питания, потребляемый ток, мощность потерь

тип напряжения / напряжения питания

пост. ток

напряжение питания / при постоянном токе / ном. значение

24 V

напряжение питания / при постоянном токе

18,8 ... 28,8 V

компонент изделия / устройство защиты входа питания

Да

потребляемый ток / при постоянном токе / при 24 В / макс.

0,2 A

окружающие условия

окружающая температура

● при эксплуатации

0 ... 60 °C

● при хранении

-40 ... +70 °C

● при транспортировке

-40 ... +70 °C

относительная атмосферная влажность

● при 25 °C / без конденсации / при эксплуатации / макс.

95 %

степень защиты IP

IP40

конструкция, размеры и масса

конструкция

компактный вариант

ширина

39,5 mm

высота

112 mm

глубина

74,5 mm

масса нетто

340 g

вид креплений

● 35 мм, монтаж на DIN-рейку

Да

● настенный монтаж

Да

функции изделия / резервирование

функция изделия / кольцевое резервирование

Да

нормы, спецификации, допуски

стандарт

● для безопасности / от CSA и UL

UL 60950-1, CSA C22.2 № 60950-1

● для излучения помех

EN 61000-6-4 (класс А)

● для помехоустойчивости

EN 61000-6-2

сертификат соответствия

EN 61000-6-2, EN 61000-6-4

● маркировка CE

Да

● допуск C-Tick

Да

общество классификации судов

● American Bureau of Shipping Europe Ltd. (ABS)

Да

● Bureau Veritas (BV)

Да

● Det Norske Veritas (DNV)

Да

● Германский Ллойд (GL)

Да

● Регистр судоходства Ллойда (LRS)

Да

● Nippon Kaiji Kyokai (NK)

Да

дополнительная информация / веб-ссылки

интернет-ссылка

● на веб-страницу: ассистент выбора TIA Selection Tool

https://www.siemens.com/tstcloud

● на веб-сайт: промышленная связь

https://www.siemens.com/simatic-net

● на веб-сайт: база данных изображений

https://www.automation.siemens.com/bilddb

● на веб-сайт: менеджер скачивания CAx

https://www.siemens.com/cax

● на веб-сайт: Industry Online Support

https://support.industry.siemens.com

сведения о безопасности

информация о безопасности

Siemens предоставляет продукты и решения для обеспечения промышленной кибербезопасности при эксплуатации производственных комплексов, систем, оборудования и сетей. Для защиты производственных комплексов, систем, оборудования и сетей от киберугроз необходимо внедрение и поддержка комплексной высокотехнологичной модели промышленной кибербезопасности. Продукты и решения Siemens являются одним из компонентов такой модели. Клиенты отвечают за предотвращение несанкционированного доступа к их производственным комплексам, системам, оборудованию и сетям. Подключение таких систем, оборудования и их компонентов к корпоративной сети или сети Интернет должен быть организован только если такой доступ необходим и с применением соответствующих локальных мер безопасности (например, использование брандмауэров и/или деление сети на подсети). Для получения дополнительных сведений о возможных мерах промышленной кибербезопасности см. www.siemens.com/cybersecurity-industry. Продукты и решения Siemens постоянно совершенствуются дляобеспечения максимальной степени безопасности. Siemens настоятельно рекомендует выполнять обновления сразу после их выпуска и всегда использовать самые последние версии продуктов. Использование неподдерживаемых версий продуктов и неприменение последних обновлений повышает риск киберугроз для клиента. Для получения сведений об обновлениях продуктов, подпишитесь на RSS-канал Siemens по промышленной кибербезопасности: https://www.siemens.com/cert. (V4.7)

Разрешения / Сертификаты

General Product Approval
	Declaration of Conformity			China RoHS
General Product Approval		EMV	For use in hazardous locations		Maritime application
Miscellaneous
Maritime application
			NK / Nippon Kaiji Kyokai
