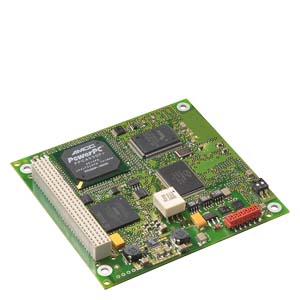

Siemens 6GK1560-3AA00 системы автоматизации

Name: Siemens 6GK1560-3AA00 системы автоматизации
Brand: Siemens
Availability: InStock

КОММУНИКАЦИОННЫЙ ПРОЦЕССОР CP 5603 PCI 104-CARD (32 БИТ, 3,3/5В) ДЛЯ ПОДКЛЮЧЕНИЯ К PROFIBUS ВКЛЮЧАЯ ПО DP-BASE С NCM PC, DP-RAM ИНТЕРФЕЙС ДЛЯ DP-МАСТЕРА, ВКЛЮЧАЯ PG- И FDL-PROTOCOL, ОДИНОЧНАЯ ЛИЦЕНЗИЯ НА 1 УСТАНОВКУ, ИСПОЛНЯЕМОЕ ПО, ПО И РУКОВОДСТВА В ЭЛЕКТРОННОМ ВИДЕ

Купить 6GK15603AA00 в один клик

mdi-cart-outline В корзину

mdi-warehouse Наличие: под заказ

Цена: по запросу

Технические характеристики 6GK15603AA00

наименование типа изделия

CP 5603

********** spare part ********* communications processor CP 5603 PCI-104 card (32-bit; 3.3/5 V) for connection to PROFIBUS incl. DP-Base software with NCM PC; DP-RAM interface for DP master, including PG and FDL protocol; single license for 1 installation, runtime software; software and electronic manual on CD-ROM, class A, operating system support, see SIMATIC NET software German/English.

скорость передачи

● на интерфейсе 1 / согласно PROFIBUS

9,6 kbit/s ... 12 Mbit/s

интерфейсы

число электрических соединений

● на интерфейсе 1 / согласно PROFIBUS

исполнение электрического соединения

● на интерфейсе 1 / согласно PROFIBUS

9-контактный разъем Sub-D (RS 485)

напряжение питания, потребляемый ток, мощность потерь

тип напряжения / напряжения питания

пост. ток

напряжение питания

● 1 / от объединяющей шины

5 V

относительный симметричный допуск / при постоянном токе

● при 5 В

5 %

потребляемый ток

● 1 / от объединяющей шины / при постоянном токе / макс.

0,66 A

мощность потерь [Вт]

3,3 W

окружающие условия

окружающая температура

● при эксплуатации

0 ... 70 °C

● при хранении

-40 ... +70 °C

● при транспортировке

-40 ... +70 °C

относительная атмосферная влажность / при 25 °C / без конденсации / при эксплуатации / макс.

85 %

степень защиты IP

IP00

конструкция, размеры и масса

формат модуля

PCI-104

ширина

90 mm

высота

21 mm

глубина

96 mm

масса нетто

80 g

вид креплений

Винтовое крепление

характеристики, функции, компоненты изделия / общий

число идентичных сменных плат / втычной / на каждую станцию ПК

число модулей / примечание

FMS-5613 поддерживает макс. 2 CP 5603/CP 5613 А2/CP 5614 А2/CP 5623/CP 5624

паспортные параметры / открытая связь

программное обеспечение / для открытой связи / с помощью SEND/RECEIVE / требуется

FDL, драйверы в комплекте поставки блоков CP

число возможных соединений / для открытой связи / с помощью SEND/RECEIVE / макс.

паспортные параметры / PROFIBUS DP

программное обеспечение / для функции "ведущий" DP / требуется

Нет

сервис / как ведущее устройство DP

● DPV0

Да

● DPV1

Да

● DPV2

Да

число устройств DP / на ведущем устройстве DP / пригодный к работе

124

объем данных

● адресной области входов / как ведущее устройство DP / всего

30256 byte

● адресной области выходов / как ведущее устройство DP / всего

30256 byte

● адресной области входов / на каждое устройство DP

244 byte

● адресной области выходов / на каждое устройство DP

244 byte

● адресной области диагностических данных / на каждое устройство DP

244 byte

программное обеспечение / для функционирования устройства DP / требуется

Нет

сервис / как устройство DP

● DPV0

Да

● DPV1

Да

объем данных

● адресной области входов / как устройство DP / всего

244 byte

● адресной области выходов / как устройство DP / всего

244 byte

паспортные параметры / функции FMS

программное обеспечение / для связи FMS / требуется

Да, FMS-5613

число возможных соединений / для соединения FMS / макс.

паспортные параметры / связь S7

программное обеспечение / для связи S7 / требуется

Да, HARDNET-PB S7 (S7-5613)

число возможных соединений / для связи S7/ программное устройство / макс.

паспортные параметры / многопротокольный режим

число активных соединений / в многопротокольном режиме

число проектируемых соединений / на каждую станцию ПК

207

функции изделия / управление, конфигурирование, проектирование

конфигурационное программное обеспечение / требуется

Входит в объем поставки

функции изделия / диагностика

функция изделия

● диагностика портов

Да

принадлежности

В качестве опции: расширит. рамка для SIMATIC Microbox и вставная пластина для модульного встраиваемого контроллера SIMATIC S7

дополнительная информация / веб-ссылки

интернет-ссылка

● на веб-страницу: ассистент выбора TIA Selection Tool

https://www.siemens.com/tstcloud

● на веб-сайт: промышленная связь

https://www.siemens.com/simatic-net

● на веб-сайт: база данных изображений

https://www.automation.siemens.com/bilddb

● на веб-сайт: менеджер скачивания CAx

https://www.siemens.com/cax

● на веб-сайт: Industry Online Support

https://support.industry.siemens.com

сведения о безопасности

информация о безопасности

Siemens предоставляет продукты и решения для обеспечения промышленной кибербезопасности при эксплуатации производственных комплексов, систем, оборудования и сетей. Для защиты производственных комплексов, систем, оборудования и сетей от киберугроз необходимо внедрение и поддержка комплексной высокотехнологичной модели промышленной кибербезопасности. Продукты и решения Siemens являются одним из компонентов такой модели. Клиенты отвечают за предотвращение несанкционированного доступа к их производственным комплексам, системам, оборудованию и сетям. Подключение таких систем, оборудования и их компонентов к корпоративной сети или сети Интернет должен быть организован только если такой доступ необходим и с применением соответствующих локальных мер безопасности (например, использование брандмауэров и/или деление сети на подсети). Для получения дополнительных сведений о возможных мерах промышленной кибербезопасности см. www.siemens.com/cybersecurity-industry. Продукты и решения Siemens постоянно совершенствуются дляобеспечения максимальной степени безопасности. Siemens настоятельно рекомендует выполнять обновления сразу после их выпуска и всегда использовать самые последние версии продуктов. Использование неподдерживаемых версий продуктов и неприменение последних обновлений повышает риск киберугроз для клиента. Для получения сведений об обновлениях продуктов, подпишитесь на RSS-канал Siemens по промышленной кибербезопасности: https://www.siemens.com/cert. (V4.7)

Разрешения / Сертификаты

General Product Approval
Declaration of Conformity					China RoHS
General Product Approval

последнее изменение:

16.12.2025

Дата
19.03.2026
