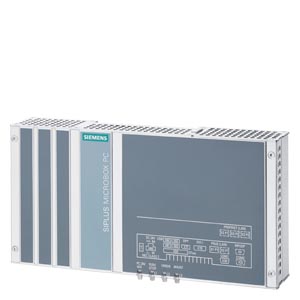

***spare part*** SIPLUS IPC 427D based on 6AG4140-4DK04-3AB0 with conformal coating, 0…+55 °C, SIMATIC IPC427D (Microbox PC), HD graphic onboard, 24 V DC power supply; Core I3-3217UE; 2x Gbit Ethernet (IE/PN); PROFIBUS DP 12; 2 GB with NVRAM; WIN Embedded Standard 7, 32 bit; CFast 8 GB, without internal mass storage; WinAC RTX 2010 SP2
|
|
Общая информация
|
|
Обозначение типа продукта
|
IPC427D
|
|
Вид конструкции/монтаж
|
|
Монтаж
|
Монтажная шина, настенный монтаж, портретный монтаж
|
|
Структура
|
Промышленный ПК, встроенный
|
|
Напряжение питания
|
|
Вид напряжения питания
|
24 В пост. тока
|
|
Процессор
|
|
Тип процессора
|
Celeron 827E (1C/1T, 1,40 ГГц, кэш 1,5 МБ); ядро i3-3217UE (2C/4T, 1,60 ГГц, кэш 3 МБ); ядро i7-3517UE (2C/4T, 1,70 (2,80) ГГц, кэш 4 МБ, iAMT)
|
|
Видеокарта:
|
|
Графический контроллер
|
Intel HD Graphics, Intel HD Graphics 4000
|
|
Накопители
|
|
Жесткий диск
|
2,5" SATA ≥ 320 Гбайт
|
|
SSD
|
Да; ≥ 80 Гбайт, опционально ≥ 160 Гбайт
|
|
Запоминающее устройство
|
|
Вид запоминающего устройства
|
DDR3 SO-DIMM
|
|
ОЗУ
|
1 / 2 / 4 / 8 Гбайт; ECC опционально
|
|
Максимальная емкость главного ЗУ
|
8 Gbyte
|
|
Области данных и их остаток
|
|
Остаточная область данных (включая таймеры, счетчики, маркеры), макс.
|
512 kbyte; возможность сохранения 128 кбайт в течение времени буферизации; опционально
|
|
Конфигурация аппаратного обеспечения
|
|
Гнезда
|
|
● Количество гнезд PCIe
|
2; опция
|
|
● Число гнезд для карты памяти Compact Flash
|
2; Cfast
|
|
Цифровые выводы
|
|
Релейные выходы
|
|
Коммутационная способность контактов
|
|
— при индуктивной нагрузке, макс.
|
3 A
|
|
— при омической нагрузке, макс.
|
10 A
|
|
Интерфейсы
|
|
Число интерфейсов Industrial Ethernet
|
2
|
|
Число разъемов PROFINET
|
1; 3 порта (включая коммутатор)
|
|
последовательный интерфейс
|
COM1: 1x RS 232, COM2 (опционально): 1x RS 232
|
|
Видеоинтерфейсы
|
|
● Графический интерфейс
|
1 x порт дисплея и 1 x DVI-I; 1 x VGA по переходному кабелю (опционально)
|
|
Промышленный Ethernet
|
|
● Интерфейс Industrial-Ethernet
|
|
|
— 100 Мбит/с
|
Да
|
|
— 1000 Мбит/с
|
Да
|
|
Аварийные сигналы/диагностика/информация о состоянии
|
|
Светодиод индикации состояния
|
Да
|
|
Диагностика шины
|
Да
|
|
Встроенные функции
|
|
Функции контроля
|
|
● Контроль температуры
|
Да
|
|
● Функция контроля через сеть
|
опция
|
|
Степень защиты и класс защиты
|
|
Степень защиты IP
|
IP20
|
|
IP (спереди)
|
IP20
|
|
IP (сзади)
|
IP20
|
|
Окружающие условия
|
|
Температура окружающей среды при эксплуатации
|
|
● мин.
|
0 °C; = Tмин
|
|
● макс.
|
55 °C; = Tмакс
|
|
Температура окружающей среды при хранении/транспортировке
|
|
● мин.
|
-40 °C
|
|
● макс.
|
70 °C
|
|
Высота при эксплуатации относительно уровня моря
|
|
● Высота места установки над уровнем моря, макс.
|
5 000 m
|
|
● Температура окружающей среды-давление воздуха-высота установки
|
Tmin ... Tmax при 1 140 гПа ... 795 гПа (-1 000 м ... +2 000 м) // Tmin ... (Tmax - 10 K) при 795 гПа ... 658 гПа (+2 000 м ... +3 500 м) // Tmin ... (Tmax - 20 K) при 658 гПа ... 540 гПа (+3 500 м ... +5 000 м)
|
|
Относительная влажность воздуха
|
|
● при конденсации, испытания согласно IEC 60068-2-38, макс.
|
100 %; RH включая конденсацию/замораживание (при наличии конденсата в эксплуатацию не вводится), горизонтальное монтажное положение
|
|
Колебания
|
|
● Устойчивость к вибрации во время эксплуатации по IEC 60068-2-6
|
Испытания согласно DIN IEC 60068-2-6: от 10 Гц до 58 Гц: 0,075 мм, от 58 Гц до 200 Гц: 9,8 м/с² (1 g)
|
|
Устойчивость
|
|
Применение в неподвижно смонтированных промышленных установках
|
|
— к биологически активным веществам согласно EN 60721-3-3
|
Да; Класс 3B2 споры плесени, грибов, грибков (за исключением фауны); класс 3B3 по запросу
|
|
— к химически активным веществам согласно EN 60721-3-3
|
Да; Класс 3C4 (ОВ < 75 %), вкл. солевой туман согласно EN 60068-2-52 (степень заострения 3); *
|
|
— к механически активным веществам согласно EN 60721-3-3
|
Да; Класс 3S4 вкл. песок, пыль; *
|
|
Применение на судах/в море
|
|
— к биологически активным веществам согласно EN 60721-3-6
|
Да; Класс 6B2 споры плесени, грибов, грибков (за исключением фауны); класс 6B3 по запросу
|
|
— к химически активным веществам согласно EN 60721-3-6
|
Да; Класс 6C3 (ОВ < 75 %), вкл. соляной туман согласно EN 60068-2-52 (степень заострения 3); *
|
|
— к механически активным веществам согласно EN 60721-3-6
|
Да; Класс 6S3 вкл. песок, пыль; *
|
|
Применение в промышленных технологических установках
|
|
— к химически активным веществам согласно EN 60654-4
|
Да; Класс 3 (при условии отсутствия трихлорэтилена)
|
|
— Окружающие условия для технологических, измерительных и управляющих систем согласно ANSI/ISA-71.04
|
Да; Уровень GX группа A/B (при условии отсутствия трихлорэтилена; предельно допустимая концентрация вредных газов согл. EN 60721-3-3, допустим класс 3C4); уровень LC3 (солевой туман) и уровень LB3 (масло)
|
|
Примечание
|
|
— Примечание к классификации условий окружающей среды согласно EN 60721, EN 60654-4 и ANSI/ISA-71.04
|
* Поставляемые в комплекте кожухи при эксплуатации должны закрывать неиспользуемые устройства сопряжения!
|
|
Конформное покрытие
|
|
● Покрытия для смонтированных печатных плат согласно EN 61086
|
Да; Класс 2 для обеспечения высокого уровня надежности
|
|
● Защита от загрязнения согласно EN 60664-3
|
Да; Тип защиты 1
|
|
● Военные испытания согласно MIL-I-46058C, приложение 7
|
Да; За время эксплуатации покрытие можно красить
|
|
● Квалификация и характеристики электрических изолирующих компонентов в собранных печатных платах согласно IPC-CC-830A
|
Да; Конформное покрытие, класс А
|
|
Операционные системы
|
|
предустановленная операционная система
|
Windows Embedded Standard 7 32 бит
|
|
без операционной системы
|
Да
|
|
предустановленная операционная система
|
|
● Windows 7
|
Да; Ultimate 32 бит или 64 бит
|
|
Размеры
|
|
Ширина
|
262 mm
|
|
Высота
|
139,7 mm
|
|
Глубина
|
50,5 mm
|
|
|
|
eClass
|
14
|
19-20-01-02
|
|
eClass
|
12
|
19-20-01-02
|
|
eClass
|
9.1
|
19-20-01-02
|
|
eClass
|
9
|
19-20-01-02
|
|
eClass
|
8
|
19-20-01-02
|
|
eClass
|
7.1
|
19-20-01-02
|
|
eClass
|
6
|
19-20-01-02
|
|
ETIM
|
10
|
EC001413
|
|
ETIM
|
9
|
EC001413
|
|
ETIM
|
8
|
EC001413
|
|
ETIM
|
7
|
EC001413
|
|
IDEA
|
4
|
6606
|
|
UNSPSC
|
15
|
43-21-15-06
|
|
|
Разрешения / Сертификаты
|
