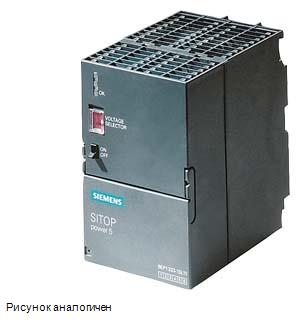

Siemens 6AG1305-1BA80-2AA0 ситема автоматизации

Name: Siemens 6AG1305-1BA80-2AA0 ситема автоматизации
Brand: Siemens
Price: 48790 RUB
Availability: InStock

SIPLUS БЛОК ПИТАНИЯ PS305, ТЕМП. ДИАПАЗОН ОТ -25... +60 ГРАД. ЦЕЛЬСИЯ, СООТВЕТСТВИЕ НОРМЕ EN50155, НА БАЗЕ МОДУЛЯ 6ES7305-1BA80-0AA0

Купить 6AG13051BA802AA0 в один клик

mdi-cart-outline В корзину

mdi-warehouse Привезем на склад за 12 дней

mdi-cash-multiple 48790 руб.

Технические характеристики 6AG13051BA802AA0

***spare part*** SIPLUS S7-300 PS 305 based on 6ES7305-1BA80-0AA0 with conformal coating, -25…+70 °C, stabilized power supply input: 24-110 V DC output: 24 V DC/2 A

Общая информация

основано на

6ES7305-1BA80-0AA0

Напряжение питания

Номинальное значение (пост. ток)

● 24 В пост. тока

Да

● Пост ток 48 В

Да

● Пост ток 72 В

Да

● Пост ток 96 В

Да

● Пост. ток 120 В

Да; Номинальное значение 110 В пост. тока

Перемыкание при отказе сетевого питания и отключении напряжения

● Время перемыкания при отказе сетевого питания и отключении напряжения

10 ms; Выполняет класс S2 и C1 по EN 50155

● Мин. частота повторения импульсов

1 s

Входной ток

Номинальное значение при 24 В пост. тока

2,7 A

Номинальное значение при 48 В пост. тока

1,3 A

Номинальное значение при 72 В пост. тока

0,9 A

Номинальное значение при 96 В пост. тока

0,65 A

Номинальное значение при 110 В пост. тока

0,6 A

Макс. ток включения

20 A

I²t

5 A²·s

Норм. ток утечки

0,7 mA

Макс. ток утечки

3,5 mA

Перегрузочная способность для тока перегрузки

270 мс при коротком замыкании во время пуска и эксплуатации

Выходное напряжение

Номинальное значение (пост. ток)

24 V

Допустимый диапазон, нижний предел (пост. ток)

23,27 V

Допустимый диапазон, верхний предел (пост. ток)

24,72 V

Макс. продолжительность запуска

3 s

Норм. остаточная волнистость

30 mV; двойная амплитуда

Макс. остаточная волнистость

150 mV; двойная амплитуда

Выходной ток

Отдача тока (номинальное значение)

2 A; 2 параллельное включение

Защита от короткого замыкания

Да; электронный

Мощность

Потребляемая активная мощность, тип.

64 W

КПД

75 %

Рассеиваемая мощность

Нормальная рассеиваемая мощность

16 W

Аварийные сигналы/диагностика/информация о состоянии

Диагностический светодиодный индикатор

● Индикатор состояния выхода 24 В OK (зеленый)

Да

Гальваническая развязка

первичный/вторичный

Да; БСНН-выходное напряжение Ua согласно EN60950-1 и EN 50178

Изоляция

Изоляция, испытанная посредством

Номинальное напряжение изоляции (24 В на вход): 150 В перем. тока, испытания посредством: 2800 В пост. тока

ЭМС

Помехустойчивость ЭМС

EN 61000-6-2

Излучение помех ЭМС

EN 55011, класс A

Степень защиты и класс защиты

Класс защиты средств производства

Стандарты, допуски, сертификаты

Маркировка CE

Да

Для использования на железной дороге

● EN 50155

Да; Главы 4, 5 и 12; другие договоренности не действуют; T1, категория 1, класс A/B, EN 50155:2007

Окружающие условия

Температура окружающей среды при эксплуатации

● мин.

-25 °C; = Tмин

● макс.

70 °C; = Tмакс; для эксплуатации на железнодорожном транспорте согласно EN 50155, применимо для измеренного диапазона температур от -25 до +55 °C (T1) 60 или °C @ использование UL/ULhaz

Высота при эксплуатации относительно уровня моря

● Высота места установки над уровнем моря, макс.

2 000 m

● Температура окружающей среды-давление воздуха-высота установки

Tmin ... Tmax при 1 140 гПа ... 795 гПа (-1 000 м ... +2 000 м) // Tmin ... (Tmax - 10 K) при 795 гПа ... 658 гПа (+2 000 м ... +3 500 м) // Tmin ... (Tmax - 20 K) при 658 гПа ... 540 гПа (+3 500 м ... +5 000 м); выше 2 000 м макс. 75 В пост. тока

Относительная влажность воздуха

● при конденсации, испытания согласно IEC 60068-2-38, макс.

100 %; Отн. влажность, включая конденсацию/замерзание (ввод в эксплуатацию при конденсации недопустим)

Устойчивость

Применение в неподвижно смонтированных промышленных установках

— к биологически активным веществам согласно EN 60721-3-3

Да; Класс 3B2 споры плесени, грибов, грибков (за исключением фауны); класс 3B3 по запросу

— к химически активным веществам согласно EN 60721-3-3

Да; Класс 3C4 (ОВ < 75 %), вкл. солевой туман согласно EN 60068-2-52 (степень заострения 3); *

— к механически активным веществам согласно EN 60721-3-3

Да; Класс 3S4 вкл. песок, пыль; *

Применение на наземных, рельсовых и специальных транспортных средствах

— к биологически активным веществам согласно EN 60721-3-5

Да; Класс 5B2 споры плесени, грибов, грибков (за исключением фауны); класс 5B3 по запросу

— к химически активным веществам согласно EN 60721-3-5

Да; Класс 5C3 (RH < 75 %) вкл. солевой туман согласно EN 50155 (ST2); *

— к механически активным веществам согласно EN 60721-3-5

Да; Класс 5S3 вкл. песок, пыль; *

Применение на судах/в море

— к биологически активным веществам согласно EN 60721-3-6

Да; Класс 6B2 споры плесени, грибов, грибков (за исключением фауны); класс 6B3 по запросу

— к химически активным веществам согласно EN 60721-3-6

Да; Класс 6C3 (ОВ < 75 %), вкл. соляной туман согласно EN 60068-2-52 (степень заострения 3); *

— к механически активным веществам согласно EN 60721-3-6

Да; Класс 6S3 вкл. песок, пыль; *

Применение в промышленных технологических установках

— к химически активным веществам согласно EN 60654-4

Да; Класс 3 (при условии отсутствия трихлорэтилена)

— Окружающие условия для технологических, измерительных и управляющих систем согласно ANSI/ISA-71.04

Да; Уровень GX группа A/B (при условии отсутствия трихлорэтилена; предельно допустимая концентрация вредных газов согл. EN 60721-3-3, допустим класс 3C4); уровень LC3 (солевой туман) и уровень LB3 (масло)

Примечание

— Примечание к классификации условий окружающей среды согласно EN 60721, EN 60654-4 и ANSI/ISA-71.04

* Поставляемые в комплекте кожухи при эксплуатации должны закрывать неиспользуемые устройства сопряжения!

Размеры

Ширина

80 mm

Высота

125 mm

Глубина

120 mm

Массы

Масса, прибл.

740 g

Классификации

	Версия	Классификация
eClass	14	27-24-22-09
eClass	12	27-24-22-09
eClass	9.1	27-24-22-09
eClass	9	27-24-22-09
eClass	8	27-24-22-09
eClass	7.1	27-24-22-09
eClass	6	27-24-22-09
ETIM	10	EC000599
ETIM	9	EC000599
ETIM	8	EC000599
ETIM	7	EC000599
IDEA	4	3575
UNSPSC	15	32-15-17-06
