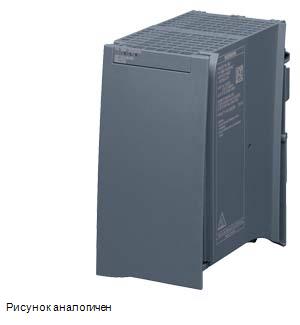

Siemens 6AG1333-4BA00-7AA0 ситема автоматизации

Name: Siemens 6AG1333-4BA00-7AA0 ситема автоматизации
Brand: Siemens
Price: 50201 RUB
Availability: InStock

SIPLUS S7-1500, блок питания PM 1507 24 V/8 A, рабочая температура -40 ... +70°C, со стойким покрытием, на основе 6EP1333-4BA00 . Стабилизированный блок питания в формате S7-1500, вход: ~120/230 В, выход: =24 В/8 А

Купить 6AG13334BA007AA0 в один клик

mdi-cart-outline В корзину

mdi-warehouse Привезем на склад за 12 дней

mdi-cash-multiple 50201 руб.

Технические характеристики 6AG13334BA007AA0

SIPLUS S7-1500 PM 1507 24V/8A

SIPLUS S7-1500 PM 1507 24V/8A based on 6EP1333-4BA00 with conformal coating, -40…+70 °C, stabilized power supply for SIMATIC S7-1500 input: 120/230 V AC output: 24 V DC/8 A

страница с обзором технических характеристик изделия

https://i.siemens.com/1P6AG1333-4BA00-7AA0

вход

вид сети "нтернет" на базе электросети

1-фазный переменный ток

напряжение питания при переменном токе

Автоматическое переключение диапазона

напряжение питания

120 V/230 V

входное напряжение 1 при переменном токе

85 ... 132 V

входное напряжение 2 при переменном токе

170 ... 264 V

широкодиапазонный вход

Нет

перегрузочная способность по перенапряжению

2,3 x Ue ном, 1,3 мс

время автономной работы при ном. значении выходного тока при отказе сети мин.

20 ms

условия эксплуатации буферизации отключения сети

при Ue = 93/187 В

частота сети

50/60 Hz

частота сети

45 ... 65 Hz

входной ток

● при ном. значении входного напряжения 120 В

3,7 A

● при ном. значении входного напряжения 230 В

1,7 A

ограничение тока тока включения при 25 °C макс.

62 A

длительность ограничения тока включения при 25 °C

● макс.

3 ms

значение I2t макс.

12 A²·s

исполнение устройства защиты

T 6,3 A/250 В (недоступно)

исполнение устройства защиты в сетевом проводе

рекомендованный LS-переключатель: 16 A характеристика B или 10 A характеристика C

выход

форма характеристики напряжения на выходе

регулируемое постоянное напряжение без потенциала

выходное напряжение при постоянном токе ном. значение

24 V

выходное напряжение

● на выходе 1 при постоянном токе ном. значение

24 V

выходное напряжение регулируется

Нет

суммарный относительный допуск напряжения

1 %

относительная точность регулирования выходного напряжения

● при медленных отклонениях входного напряжения

0,1 %

● при медленных отклонениях омической нагрузки

0,1 %

остаточная пульсация

● макс.

50 mV

пик напряжения

● макс.

150 mV

исполнение индикатора для штатного режима работы

светодиод зеленый для 24 В O.K.; светодиод красный для ошибки; светодиод желтый для дежурного режима

характеристика выходного напряжения при включении

без отклонения напряжения Ua (плавное включение)

время задержки срабатывания макс.

1,5 s

время нарастания напряжения выходного напряжения

● типичный

10 ms

выходной ток

● ном. значение

8 A

● расчетный диапазон

0 ... 8 A

отдаваемая активная мощность типичный

192 W

кратковременный ток перегрузки

● при коротком замыкании в режиме разгона типичный

35 A

● при коротком замыкании в рабочем режиме типичный

35 A

допустимая длительность макс. тока

● при коротком замыкании в режиме разгона

70 ms

● при коротком замыкании в рабочем режиме

70 ms

параллельное соединение оборудования

Да

число параллельно подключенных устройств для увеличения мощности

КПД

КПД [%]

90 %

мощность потерь [Вт]

● при ном. значении выходного напряжения при ном. значении выходного тока типичный

21 W

регулирование

относительная точность регулирования выходного напряжения при быстрых колебаниях входного напряжения на +/- 15 % типичный

0,1 %

относительная точность регулирования выходного напряжения при скачке омической нагрузки 50/100/50 % типичный

2 %

относительная точность регулирования выходного напряжения при скачке омической нагрузки 10/90/10 % типичный

3 %

время регулирования

● при скачке нагрузки с 10 % до 90 % типичный

5 ms

● при скачке нагрузки с 90 % до 10 % типичный

5 ms

● макс.

5 ms

защита и контроль

исполнение защиты от перенапряжений

дополнительная цепь регулирования, ограничение (регулирование) при < 28,8 В

характеристика выхода устойчивый к коротким замыканиям

Да

исполнение защиты от коротких замыканий

Электронное отключение, самостоятельный повторный запуск

порог срабатывания при ограничении тока

8,4 ... 9,6 A

● типичный

9 A

безопасность

гальваническая развязка между входом и выходом

Да

гальваническая развязка

выходное напряжение: SELV, ES1 (IEC 62368-1), DVC As (IEC 61204-7)

класс защиты оборудования

класс I

ток утечки

● макс.

3,5 mA

● типичный

1,3 mA

степень защиты IP

IP20

ЭМС

стандарт

● для излучения помех

EN 55022 класс B

● для ограничения сетевых гармоник

EN 61000-3-2

● для помехоустойчивости

EN 61000-6-2

нормы, спецификации, допуски

сертификат соответствия

● маркировка CE

Да

● маркировка UKCA

Да

среднее время между отказами (MTBF) при 40 °C

1 362 918 h

окружающие условия

окружающая температура

● при горизонтальном монтажном положении при эксплуатации

-40 ... +70 °C; при естественной конвекции (естественная конвекция)

● при транспортировке

-40 ... +85 °C

● при хранении

-40 ... +85 °C

высота над уровнем моря при высоте над уровнем моря макс.

6 000 m

окруж. условия относительно окружающей температуры - атмосферного давления - высоты над уровнем моря

При эксплуатации на высоте над уровнем моря 2000 - 6000 м: Снижение номинальных значений выходной мощности -7,5 %/1000 м или понижение температуры окружающей среды на 5 K/1000 м

относительная атмосферная влажность с конденсацией согласно МЭК 60068-2-38 макс.

100 %; Относительная влажность вкл. выпадение росы/мороза (не допускается эксплуатация в покрытом росой состоянии), горизонтальный монтаж

химическая стойкость против обычных смазочно-охлаждающих жидкостей

Да; вкл. частицы топлива и масла в воздухе

стойкость к биологически активным веществам совместимость согласно EN 60721-3-3

Да; класс 3B2 - споры плесени, губок и грибов (кроме фауны); класс 3B3 по запросу

стойкость к химически активным веществам совместимость согласно EN 60721-3-3

Да; Класс 3C4 (RH < 75 %) вкл. солевой туман согласно EN 60068-2-52 (степень интенсивности 3)

стойкость к механически активным веществам совместимость согласно EN 60721-3-3

Да; Класс 3S4 вкл. песок и пыль

стойкость к биологически активным веществам совместимость согласно EN 60721-3-6

Да; класс 6B2 - споры плесени, губок и грибов (кроме фауны)

стойкость к химически активным веществам совместимость согласно EN 60721-3-6

Да; Класс 6C3 (RH < 75 %) вкл. солевой туман согласно EN 60068-2-52 (степень интенсивности 3)

стойкость к механически активным веществам совместимость согласно EN 60721-3-6

Да; Класс 6S3 вкл. песок и пыль

покрытие для укомплектованных печатных плат согласно EN 61086

Да; Класс 2 для высокой доступности

исполнение покрытия защита от загрязнений согласно EN 60664-3

Да; Защита типа 1

способ проверки покрытия согласно MIL-I-46058C

Да; На протяжении срока службы возможно изменение цвета покрытия

соответствие изделия покрытия Изоляционные компаунды для защиты печатных плат. Параметры и методы испытаний согласно IPC-CC-830A

Да; Conformal Coating, класс А

способ подключения

исполнение электрического соединения

винтовое/пружинное присоединение

● на входе

L, N, PE: по 1 винтовому зажиму для 0,5 ... 2,5 мм²

● на выходе

L+, M: на каждые 2 пружинные клеммы для 0,5 ... 2,5 мм²

съемная клемма на входе

Да

съемная клемма на выходе

Да

механические характеристики

ширина × высота × глубина корпуса

75 × 147 × 129 mm

монтажная ширина × монтажная высота

75 mm × 205 mm

необходимое расстояние

● вверху

40 mm

● внизу

40 mm

● слева

0 mm

● справа

0 mm

вид креплений

монтируется на шину S7-1500

● монтаж на DIN-рейку

Нет

● монтаж на профильной шине для S7

Да

● настенный монтаж

Нет

секционируемый корпус

Да

масса нетто

0,74 kg

дополнительная информация веб-ссылки

интернет-ссылка

● на веб-сайт: Industry Online Support

https://support.industry.siemens.com

дополнительные сведения

прочие указания

Технические характеристики соответствуют при номинальных значениях входного напряжения и окружающей температуры +25 °C (при отсутствии иных указаний)

сведения о безопасности

информация о безопасности

Siemens предоставляет продукты и решения для обеспечения промышленной кибербезопасности при эксплуатации производственных комплексов, систем, оборудования и сетей. Для защиты производственных комплексов, систем, оборудования и сетей от киберугроз необходимо внедрение и поддержка комплексной высокотехнологичной модели промышленной кибербезопасности. Продукты и решения Siemens являются одним из компонентов такой модели. Клиенты отвечают за предотвращение несанкционированного доступа к их производственным комплексам, системам, оборудованию и сетям. Подключение таких систем, оборудования и их компонентов к корпоративной сети или сети Интернет должен быть организован только если такой доступ необходим и с применением соответствующих локальных мер безопасности (например, использование брандмауэров и/или деление сети на подсети). Для получения дополнительных сведений о возможных мерах промышленной кибербезопасности см. www.siemens.com/cybersecurity-industry. Продукты и решения Siemens постоянно совершенствуются дляобеспечения максимальной степени безопасности. Siemens настоятельно рекомендует выполнять обновления сразу после их выпуска и всегда использовать самые последние версии продуктов. Использование неподдерживаемых версий продуктов и неприменение последних обновлений повышает риск киберугроз для клиента. Для получения сведений об обновлениях продуктов, подпишитесь на RSS-канал Siemens по промышленной кибербезопасности: https://www.siemens.com/cert. (V4.7)

Классификации

	Версия	Классификация
eClass	14	27-04-07-01
eClass	12	27-04-07-01
eClass	9.1	27-04-07-01
eClass	9	27-04-07-01
eClass	8	27-04-90-02
eClass	7.1	27-04-90-02
eClass	6	27-04-90-02
ETIM	10	EC002540
ETIM	9	EC002540
ETIM	8	EC002540
ETIM	7	EC002540
IDEA	4	4130
UNSPSC	15	39-12-10-04
