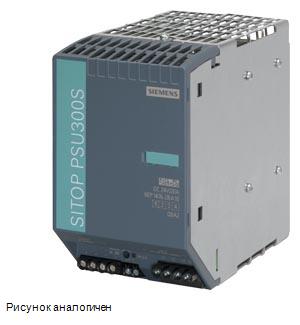

Siemens 6AG1436-2BA10-7AA0 ситема автоматизации

Name: Siemens 6AG1436-2BA10-7AA0 ситема автоматизации
Brand: Siemens
Price: 54510 RUB
Availability: InStock

SIPLUS PS, БЛОК ПИТАНИЯ PSU300S 20 A, ДЛЯ ТЯЖЁЛЫХ УСЛОВИЙ, РАБ. ТЕМП. -25 ... +70°C, НА ОСНОВЕ 6EP1436-2BA10

Купить 6AG14362BA107AA0 в один клик

mdi-cart-outline В корзину

mdi-warehouse Привезем на склад за 12 дней

mdi-cash-multiple 54510 руб.

Технические характеристики 6AG14362BA107AA0

SIPLUS PSU300S 20 A

SIPLUS PS PSU300S 20 A based on 6EP1436-2BA10 with conformal coating, -40…+70 °C, stabilized power supply input: 400-500 V 3 AC output: 24 V DC/20 A

страница с обзором технических характеристик изделия

https://i.siemens.com/1P6AG1436-2BA10-7AA0

вход

вид сети "нтернет" на базе электросети

3-фазный переменный ток

напряжение питания при переменном токе

● мин. ном. значение

400 V

● макс. ном. значение

500 V

● исходное значение

340 V

● конечное значение

550 V

широкодиапазонный вход

Да

время автономной работы при ном. значении выходного тока при отказе сети мин.

6 ms

условия эксплуатации буферизации отключения сети

при Ue = 400 В

частота сети

50/60 Hz

частота сети

47 ... 63 Hz

входной ток

● при ном. значении входного напряжения 400 В

1,2 A

● при ном. значении входного напряжения 500 В

1 A

ограничение тока тока включения при 25 °C макс.

36 A

значение I2t макс.

0,9 A²·s

исполнение устройства защиты

отсутствует

исполнение устройства защиты в сетевом проводе

требуется: LS-переключатель трёхполюсного подключения от 6 ... до 16 A характеристика C или силовой выключатель 3RV2011-1DA10 (настроен на 3 A) или 3RV2711-1DD10 (UL 489-listed, DIVQ)

выход

форма характеристики напряжения на выходе

регулируемое постоянное напряжение без потенциала

выходное напряжение при постоянном токе ном. значение

24 V

выходное напряжение

● на выходе 1 при постоянном токе ном. значение

24 V

выходное напряжение регулируется

Да; с помощью потенциометра

регулируемое выходное напряжение

24 ... 28 V; макс. 480 Вт

суммарный относительный допуск напряжения

3 %

относительная точность регулирования выходного напряжения

● при медленных отклонениях входного напряжения

0,5 %

● при медленных отклонениях омической нагрузки

1 %

остаточная пульсация

● макс.

150 mV

пик напряжения

● макс.

240 mV

исполнение индикатора для штатного режима работы

Светодиод зеленый для 24 В O.K.

вид сигнала на выходе

Контакт реле (замыкающий контакт, нагрузочная способность контакта 60 В постоянного тока/0,3 A) для 24 В O.K.

характеристика выходного напряжения при включении

без отклонения напряжения Ua (плавное включение)

время задержки срабатывания макс.

1,5 s

время нарастания напряжения выходного напряжения

● типичный

30 ms

● макс.

500 ms

выходной ток

● ном. значение

20 A

● расчетный диапазон

0 ... 20 A

отдаваемая активная мощность типичный

480 W

кратковременный ток перегрузки

● при коротком замыкании в режиме разгона типичный

35 A

● при коротком замыкании в рабочем режиме типичный

35 A

допустимая длительность макс. тока

● при коротком замыкании в режиме разгона

100 ms

● при коротком замыкании в рабочем режиме

100 ms

параллельное соединение оборудования

Да

число параллельно подключенных устройств для увеличения мощности

КПД

КПД [%]

91 %

мощность потерь [Вт]

● при ном. значении выходного напряжения при ном. значении выходного тока типичный

47 W

регулирование

относительная точность регулирования выходного напряжения при быстрых колебаниях входного напряжения на +/- 15 % типичный

3 %

относительная точность регулирования выходного напряжения при скачке омической нагрузки 50/100/50 % типичный

3 %

время регулирования

● при скачке нагрузки с 50 % до 100 % типичный

2 ms

● при скачке нагрузки с 100 % до 50 % типичный

2 ms

время регулирования

● макс.

10 ms

защита и контроль

исполнение защиты от перенапряжений

в случае внутренней ошибки Ua < 35 B

характеристика выхода устойчивый к коротким замыканиям

Да

исполнение защиты от коротких замыканий

Электронное отключение, самостоятельный повторный запуск

● типичный

25,5 A

перегрузочная способность по току

● в штатном режиме

допускает перегрузку до 150 % номинального тока Ia до 5 с/мин

установившийся ток короткого замыкания действующее значение

● макс.

7 A

безопасность

гальваническая развязка между входом и выходом

Да

гальваническая развязка

выходное напряжение: SELV, ES1 (IEC 62368-1), DVC As (IEC 61204-7)

класс защиты оборудования

класс I

ток утечки

● макс.

3,5 mA

● типичный

1 mA

степень защиты IP

IP20

ЭМС

стандарт

● для излучения помех

EN 55022 класс B

● для ограничения сетевых гармоник

EN 61000-3-2

● для помехоустойчивости

EN 61000-6-2

нормы, спецификации, допуски

сертификат соответствия

● маркировка CE

Да

● маркировка UKCA

Да

среднее время между отказами (MTBF) при 40 °C

500 000 h

окружающие условия

окружающая температура

● при горизонтальном монтажном положении при эксплуатации

-40 ... +60 °C; при естественной конвекции (естественная конвекция)

● при транспортировке

-40 ... +85 °C

● при хранении

-40 ... +85 °C

высота над уровнем моря при высоте над уровнем моря макс.

6 000 m

окруж. условия относительно окружающей температуры - атмосферного давления - высоты над уровнем моря

При эксплуатации на высоте над уровнем моря 2000 - 6000 м: Снижение номинальных значений выходной мощности -7,5 %/1000 м или понижение температуры окружающей среды на 5 K/1000 м

относительная атмосферная влажность с конденсацией согласно МЭК 60068-2-38 макс.

100 %; Относительная влажность вкл. выпадение росы/мороза (не допускается эксплуатация в покрытом росой состоянии), горизонтальный монтаж

химическая стойкость против обычных смазочно-охлаждающих жидкостей

Да; вкл. частицы топлива и масла в воздухе

стойкость к биологически активным веществам совместимость согласно EN 60721-3-3

Да; класс 3B2 - споры плесени, губок и грибов (кроме фауны); класс 3B3 по запросу

стойкость к химически активным веществам совместимость согласно EN 60721-3-3

Да; Класс 3C4 (RH < 75 %) вкл. солевой туман согласно EN 60068-2-52 (степень интенсивности 3)

стойкость к механически активным веществам совместимость согласно EN 60721-3-3

Да; Класс 3S4 вкл. песок и пыль

стойкость к биологически активным веществам совместимость согласно EN 60721-3-6

Да; класс 6B2 - споры плесени, губок и грибов (кроме фауны)

стойкость к химически активным веществам совместимость согласно EN 60721-3-6

Да; Класс 6C3 (RH < 75 %) вкл. солевой туман согласно EN 60068-2-52 (степень интенсивности 3)

стойкость к механически активным веществам совместимость согласно EN 60721-3-6

Да; Класс 6S3 вкл. песок и пыль

покрытие для укомплектованных печатных плат согласно EN 61086

Да; Класс 2 для высокой доступности

исполнение покрытия защита от загрязнений согласно EN 60664-3

Да; Защита типа 1

способ проверки покрытия согласно MIL-I-46058C

Да; На протяжении срока службы возможно изменение цвета покрытия

соответствие изделия покрытия Изоляционные компаунды для защиты печатных плат. Параметры и методы испытаний согласно IPC-CC-830A

Да; Conformal Coating, класс А

способ подключения

исполнение электрического соединения

винтовой зажим

● на входе

L1, L2, L3, PE: по 1 винтовому зажиму для 0,5 ... 4 мм² одно-/тонкопроволочный

● на выходе

+, -: по 2 винтовых зажима для 0,2 ... 4 мм²

● для вспомогательных контактов

13, 14 (сигнал оповещения): по 1 винтовому зажиму для 0,05 ... 2,5 мм²

механические характеристики

ширина × высота × глубина корпуса

90 × 145 × 150 mm

монтажная ширина × монтажная высота

90 mm × 225 mm

необходимое расстояние

● вверху

40 mm

● внизу

40 mm

● слева

0 mm

● справа

0 mm

вид креплений

защёлкивается на профильной шине EN 60715 35x7,5/15

● монтаж на DIN-рейку

Да

● монтаж на профильной шине для S7

Нет

● настенный монтаж

Нет

секционируемый корпус

Да

масса нетто

1,6 kg

принадлежности

электрические принадлежности

Резервный модуль, Буферный модуль, модуль селективности, DC USV

механические принадлежности

Табличка маркировки прибора 20 мм × 7 мм, светло-бирюзовый 3RT1900-1SB20

дополнительная информация веб-ссылки

интернет-ссылка

● на веб-сайт: Industry Online Support

https://support.industry.siemens.com

дополнительные сведения

прочие указания

Технические характеристики соответствуют при номинальных значениях входного напряжения и окружающей температуры +25 °C (при отсутствии иных указаний)

сведения о безопасности

информация о безопасности

Siemens предоставляет продукты и решения для обеспечения промышленной кибербезопасности при эксплуатации производственных комплексов, систем, оборудования и сетей. Для защиты производственных комплексов, систем, оборудования и сетей от киберугроз необходимо внедрение и поддержка комплексной высокотехнологичной модели промышленной кибербезопасности. Продукты и решения Siemens являются одним из компонентов такой модели. Клиенты отвечают за предотвращение несанкционированного доступа к их производственным комплексам, системам, оборудованию и сетям. Подключение таких систем, оборудования и их компонентов к корпоративной сети или сети Интернет должен быть организован только если такой доступ необходим и с применением соответствующих локальных мер безопасности (например, использование брандмауэров и/или деление сети на подсети). Для получения дополнительных сведений о возможных мерах промышленной кибербезопасности см. www.siemens.com/cybersecurity-industry. Продукты и решения Siemens постоянно совершенствуются дляобеспечения максимальной степени безопасности. Siemens настоятельно рекомендует выполнять обновления сразу после их выпуска и всегда использовать самые последние версии продуктов. Использование неподдерживаемых версий продуктов и неприменение последних обновлений повышает риск киберугроз для клиента. Для получения сведений об обновлениях продуктов, подпишитесь на RSS-канал Siemens по промышленной кибербезопасности: https://www.siemens.com/cert. (V4.7)
