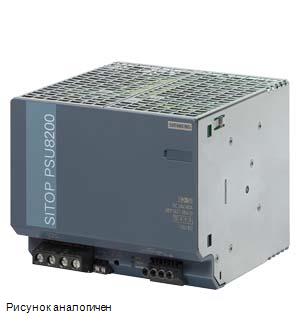

SIPLUS PS PSU8200
***spare part*** SIPLUS PS PSU8200 3-phase DC 24V 40A based on 6EP1437-3BA10 with conformal coating, -25…+70 °C, stabilized power supply input: 400-500 V 3 AC output: 24 V DC/40 A
|
|
вход
|
|
вид сети "нтернет" на базе электросети
|
3-фазный переменный ток
|
|
напряжение питания при переменном токе
|
|
|
● мин. ном. значение
|
400 V
|
|
● макс. ном. значение
|
500 V
|
|
● исходное значение
|
320 V
|
|
● конечное значение
|
575 V
|
|
широкодиапазонный вход
|
Да
|
|
время автономной работы при ном. значении выходного тока при отказе сети мин.
|
15 ms
|
|
условия эксплуатации буферизации отключения сети
|
при Ue = 400 В
|
|
частота сети
|
50/60 Hz
|
|
частота сети
|
47 ... 63 Hz
|
|
входной ток
|
|
|
● при ном. значении входного напряжения 400 В
|
2,6 A
|
|
● при ном. значении входного напряжения 500 В
|
2,1 A
|
|
ограничение тока тока включения при 25 °C макс.
|
56 A
|
|
значение I2t макс.
|
2,24 A²·s
|
|
исполнение устройства защиты
|
отсутствует
|
|
исполнение устройства защиты в сетевом проводе
|
требуется: LS-переключатель трёхполюсного подключения от 10 ... до 16 A характеристика C или силовой выключатель 3RV2011-1DA10 (настроен на 3 A) или 3RV2711-1DD10 (UL 489)
|
|
выход
|
|
форма характеристики напряжения на выходе
|
регулируемое постоянное напряжение без потенциала
|
|
выходное напряжение при постоянном токе ном. значение
|
24 V
|
|
выходное напряжение
|
|
|
● на выходе 1 при постоянном токе ном. значение
|
24 V
|
|
|
|
|
выходное напряжение регулируется
|
Да; с помощью потенциометра
|
|
регулируемое выходное напряжение
|
24 ... 28,8 V; макс. 960 Вт
|
|
суммарный относительный допуск напряжения
|
3 %
|
|
относительная точность регулирования выходного напряжения
|
|
|
● при медленных отклонениях входного напряжения
|
0,1 %
|
|
● при медленных отклонениях омической нагрузки
|
0,2 %
|
|
остаточная пульсация
|
|
|
● макс.
|
100 mV
|
|
пик напряжения
|
|
|
● макс.
|
200 mV
|
|
исполнение индикатора для штатного режима работы
|
Светодиод зеленый для 24 В O.K.
|
|
вид сигнала на выходе
|
Контакт реле (замыкающий контакт, нагрузочная способность контакта 60 В постоянного тока/0,3 A) для 24 В O.K.
|
|
время нарастания напряжения выходного напряжения
|
|
|
● макс.
|
500 ms
|
|
выходной ток
|
|
|
● ном. значение
|
40 A
|
|
● расчетный диапазон
|
0 ... 40 A; +60 ... +70 °C: снижение номинальных значений 3,75%/K
|
|
|
|
|
отдаваемая активная мощность типичный
|
960 W
|
|
кратковременный ток перегрузки
|
|
|
● при коротком замыкании в рабочем режиме типичный
|
120 A
|
|
допустимая длительность макс. тока
|
|
|
● при коротком замыкании в рабочем режиме
|
25 ms
|
|
постоянный ток перегрузки
|
|
|
● при коротком замыкании в режиме разгона типичный
|
44 A
|
|
параллельное соединение оборудования
|
Да; переключаемая характеристика
|
|
число параллельно подключенных устройств для увеличения мощности
|
2
|
|
КПД
|
|
КПД [%]
|
92 %
|
|
мощность потерь [Вт]
|
|
|
● при ном. значении выходного напряжения при ном. значении выходного тока типичный
|
83 W
|
|
регулирование
|
|
относительная точность регулирования выходного напряжения при быстрых колебаниях входного напряжения на +/- 15 % типичный
|
1 %
|
|
относительная точность регулирования выходного напряжения при скачке омической нагрузки 50/100/50 % типичный
|
3 %
|
|
время регулирования
|
|
|
● макс.
|
10 ms
|
|
защита и контроль
|
|
исполнение защиты от перенапряжений
|
< 35 В
|
|
характеристика выхода устойчивый к коротким замыканиям
|
Да
|
|
исполнение защиты от коротких замыканий
|
выборочная характеристика при постоянном токе ок. 44 A или отключение с сохранением
|
|
● типичный
|
44 A
|
|
перегрузочная способность по току
|
|
|
● в штатном режиме
|
допускает перегрузку до 150 % номинального тока Ia до 5 с/мин
|
|
установившийся ток короткого замыкания действующее значение
|
|
|
● типичный
|
44 A
|
|
исполнение индикатора для перегрузки и коротких замыканий
|
Светодиод жёлтый для "Перегрузки", светодиод красный для "отключения с сохранением"
|
|
безопасность
|
|
гальваническая развязка между входом и выходом
|
Да
|
|
гальваническая развязка
|
выходное напряжение: SELV, ES1 (IEC 62368-1), DVC As (IEC 61204-7)
|
|
класс защиты оборудования
|
класс I
|
|
ток утечки
|
|
|
● макс.
|
3,5 mA
|
|
степень защиты IP
|
IP20
|
|
ЭМС
|
|
стандарт
|
|
|
● для излучения помех
|
EN 55022 класс B
|
|
● для ограничения сетевых гармоник
|
EN 61000-3-2
|
|
● для помехоустойчивости
|
EN 61000-6-2
|
|
нормы, спецификации, допуски
|
|
сертификат соответствия
|
|
|
● маркировка CE
|
Да
|
|
среднее время между отказами (MTBF) при 40 °C
|
885 739 h
|
|
окружающие условия
|
|
окружающая температура
|
|
|
● при горизонтальном монтажном положении при эксплуатации
|
-25 ... +70 °C; при естественной конвекции (естественная конвекция)
|
|
● при транспортировке
|
-40 ... +85 °C
|
|
● при хранении
|
-40 ... +85 °C
|
|
высота над уровнем моря при высоте над уровнем моря макс.
|
6 000 m
|
|
окруж. условия относительно окружающей температуры - атмосферного давления - высоты над уровнем моря
|
При эксплуатации на высоте над уровнем моря 2000 - 6000 м: Снижение номинальных значений выходной мощности -7,5 %/1000 м или понижение температуры окружающей среды на 5 K/1000 м
|
|
относительная атмосферная влажность с конденсацией согласно МЭК 60068-2-38 макс.
|
100 %; Относительная влажность вкл. выпадение росы/мороза (не допускается эксплуатация в покрытом росой состоянии), горизонтальный монтаж
|
|
химическая стойкость против обычных смазочно-охлаждающих жидкостей
|
Да; вкл. частицы топлива и масла в воздухе
|
|
стойкость к биологически активным веществам совместимость согласно EN 60721-3-3
|
Да; класс 3B2 - споры плесени, губок и грибов (кроме фауны); класс 3B3 по запросу
|
|
стойкость к химически активным веществам совместимость согласно EN 60721-3-3
|
Да; Класс 3C4 (RH < 75 %) вкл. солевой туман согласно EN 60068-2-52 (степень интенсивности 3)
|
|
стойкость к механически активным веществам совместимость согласно EN 60721-3-3
|
Да; Класс 3S4 вкл. песок и пыль
|
|
стойкость к биологически активным веществам совместимость согласно EN 60721-3-6
|
Да; класс 6B2 - споры плесени, губок и грибов (кроме фауны)
|
|
стойкость к химически активным веществам совместимость согласно EN 60721-3-6
|
Да; Класс 6C3 (RH < 75 %) вкл. солевой туман согласно EN 60068-2-52 (степень интенсивности 3)
|
|
стойкость к механически активным веществам совместимость согласно EN 60721-3-6
|
Да; Класс 6S3 вкл. песок и пыль
|
|
покрытие для укомплектованных печатных плат согласно EN 61086
|
Да; Класс 2 для высокой доступности
|
|
исполнение покрытия защита от загрязнений согласно EN 60664-3
|
Да; Защита типа 1
|
|
способ проверки покрытия согласно MIL-I-46058C
|
Да; На протяжении срока службы возможно изменение цвета покрытия
|
|
соответствие изделия покрытия Изоляционные компаунды для защиты печатных плат. Параметры и методы испытаний согласно IPC-CC-830A
|
Да; Conformal Coating, класс А
|
|
способ подключения
|
|
исполнение электрического соединения
|
винтовой зажим
|
|
● на входе
|
L1, L2, L3, PE: по 1 винтовому зажиму для 0,2 ... 4 мм² одно-/тонкопроволочный
|
|
● на выходе
|
+, -: по 2 винтовых зажима для 0,33 ... 10 мм²
|
|
● для вспомогательных контактов
|
13, 14 (сигнал оповещения): по 1 винтовому зажиму для 0,14 ... 1,5 мм²
|
|
механические характеристики
|
|
ширина × высота × глубина корпуса
|
150 × 125 × 150 mm
|
|
монтажная ширина × монтажная высота
|
150 mm × 225 mm
|
|
необходимое расстояние
|
|
|
● вверху
|
50 mm
|
|
● внизу
|
50 mm
|
|
● слева
|
0 mm
|
|
● справа
|
0 mm
|
|
вид креплений
|
защёлкивается на профильной шине EN 60715 35x15
|
|
● монтаж на DIN-рейку
|
Да
|
|
● монтаж на профильной шине для S7
|
Нет
|
|
● настенный монтаж
|
Нет
|
|
секционируемый корпус
|
Да
|
|
масса нетто
|
3,4 kg
|
|
принадлежности
|
|
электрические принадлежности
|
Буферный модуль
|
|
механические принадлежности
|
Табличка маркировки прибора 20 мм × 7 мм, светло-бирюзовый 3RT1900-1SB20
|
|
дополнительная информация веб-ссылки
|
|
интернет-ссылка
|
|
|
● на веб-сайт: Industry Online Support
|
https://support.industry.siemens.com
|
|
дополнительные сведения
|
|
прочие указания
|
Технические характеристики соответствуют при номинальных значениях входного напряжения и окружающей температуры +25 °C (при отсутствии иных указаний)
|
|
сведения о безопасности
|
|
информация о безопасности
|
Siemens предоставляет продукты и решения для обеспечения промышленной кибербезопасности при эксплуатации производственных комплексов, систем, оборудования и сетей. Для защиты производственных комплексов, систем, оборудования и сетей от киберугроз необходимо внедрение и поддержка комплексной высокотехнологичной модели промышленной кибербезопасности. Продукты и решения Siemens являются одним из компонентов такой модели. Клиенты отвечают за предотвращение несанкционированного доступа к их производственным комплексам, системам, оборудованию и сетям. Подключение таких систем, оборудования и их компонентов к корпоративной сети или сети Интернет должен быть организован только если такой доступ необходим и с применением соответствующих локальных мер безопасности (например, использование брандмауэров и/или деление сети на подсети). Для получения дополнительных сведений о возможных мерах промышленной кибербезопасности см. www.siemens.com/cybersecurity-industry. Продукты и решения Siemens постоянно совершенствуются дляобеспечения максимальной степени безопасности. Siemens настоятельно рекомендует выполнять обновления сразу после их выпуска и всегда использовать самые последние версии продуктов. Использование неподдерживаемых версий продуктов и неприменение последних обновлений повышает риск киберугроз для клиента. Для получения сведений об обновлениях продуктов, подпишитесь на RSS-канал Siemens по промышленной кибербезопасности: https://www.siemens.com/cert. (V4.7)
|
|
|
|
|
|
|
|
|
|
eClass
|
14
|
27-04-07-01
|
|
eClass
|
12
|
27-04-07-01
|
|
eClass
|
9.1
|
27-04-07-01
|
|
eClass
|
9
|
27-04-07-01
|
|
eClass
|
8
|
27-04-90-02
|
|
eClass
|
7.1
|
27-04-90-02
|
|
eClass
|
6
|
27-04-90-02
|
|
ETIM
|
10
|
EC002540
|
|
ETIM
|
9
|
EC002540
|
|
ETIM
|
8
|
EC002540
|
|
ETIM
|
7
|
EC002540
|
|
IDEA
|
4
|
4130
|
|
UNSPSC
|
15
|
39-12-10-04
|
|
|
