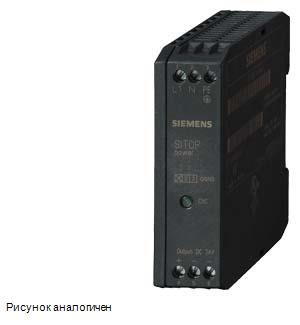

Siemens 6AG1931-2BA00-3AA0 ситема автоматизации

Name: Siemens 6AG1931-2BA00-3AA0 ситема автоматизации
Brand: Siemens
Availability: InStock

SIPLUS POWER 24V/0,375A, БЛОК ПИТАНИЯ, ВХОД: =48... 220В, ВЫХОД: =24В/0,375A, НА ОСНОВЕ 6EP1731-2BA00

Купить 6AG19312BA003AA0 в один клик

mdi-cart-outline В корзину

mdi-warehouse Привезем на склад за 12 дней

Цена: по запросу

Технические характеристики 6AG19312BA003AA0

SIPLUS POWER DC 24V/ 0,375 A

*** spare part *** SIPLUS PS 24 V/0.375 A based on 6EP1731-2BA00 with conformal coating, -25…+70 °C, in: 48...220 V DC out: 24 V DC/0.375 A

вход

вид сети "нтернет" на базе электросети

Стабилизированное напряжение

напряжение питания при переменном токе

● исходное значение

30 V

● конечное значение

187 V

напряжение питания при постоянном токе

48 ... 220 V

входное напряжение при постоянном токе

30 ... 264 V

широкодиапазонный вход

Да

перегрузочная способность по перенапряжению

время автономной работы при ном. значении выходного тока при отказе сети мин.

10 ms

условия эксплуатации буферизации отключения сети

при Ue = 220 В

входной ток

● при ном. значении входного напряжения 48 В

0,3 A

● при ном. значении входного напряжения 220 В

0,06 A

ограничение тока тока включения при 25 °C макс.

35 A

длительность ограничения тока включения при 25 °C

● типичный

3 ms

значение I2t макс.

1,2 A²·s

исполнение устройства защиты

F 4 A/250 В (недоступно)

исполнение устройства защиты в сетевом проводе

рекомендованный LS-переключатель: с 6 A характеристика C, пригоден для постоянного тока

выход

форма характеристики напряжения на выходе

регулируемое постоянное напряжение без потенциала

выходное напряжение при постоянном токе ном. значение

24 V

выходное напряжение

● на выходе 1 при постоянном токе ном. значение

24 V

выходное напряжение регулируется

Нет; -

суммарный относительный допуск напряжения

3 %

относительная точность регулирования выходного напряжения

● при медленных отклонениях входного напряжения

0,1 %

● при медленных отклонениях омической нагрузки

0,1 %

остаточная пульсация

● макс.

150 mV

● типичный

50 mV

пик напряжения

● макс.

240 mV

● типичный

50 mV

исполнение индикатора для штатного режима работы

Светодиод зеленый для 24 В O.K.

характеристика выходного напряжения при включении

без отклонения напряжения Ua (плавное включение)

время задержки срабатывания макс.

2,5 s

время нарастания напряжения выходного напряжения

● типичный

90 ms

выходной ток

● ном. значение

0,375 A

● расчетный диапазон

0 ... 0,375 A; +60 ... +70 °C: снижение номинальных значений 3%/K

отдаваемая активная мощность типичный

9 W

кратковременный ток перегрузки

● при коротком замыкании в рабочем режиме типичный

2,7 A

допустимая длительность макс. тока

● при коротком замыкании в рабочем режиме

200 ms

параллельное соединение оборудования

Нет

КПД

КПД [%]

66 %

мощность потерь [Вт]

● при ном. значении выходного напряжения при ном. значении выходного тока типичный

4,6 W

регулирование

относительная точность регулирования выходного напряжения при быстрых колебаниях входного напряжения на +/- 15 % типичный

0,3 %

относительная точность регулирования выходного напряжения при скачке омической нагрузки 50/100/50 % типичный

0,4 %

время регулирования

● при скачке нагрузки с 50 % до 100 % типичный

2 ms

● при скачке нагрузки с 100 % до 50 % типичный

2 ms

защита и контроль

исполнение защиты от перенапряжений

да, согласно EN 60950-1

характеристика выхода устойчивый к коротким замыканиям

Да

исполнение защиты от коротких замыканий

Электронное отключение, самостоятельный повторный запуск

порог срабатывания при ограничении тока

0,41 ... 0,49 A

установившийся ток короткого замыкания действующее значение

● макс.

0,9 A

безопасность

гальваническая развязка между входом и выходом

Да

гальваническая развязка

выходное напряжение: SELV, ES1 (IEC 62368-1), DVC As (IEC 61204-7)

класс защиты оборудования

класс I

ток утечки

● макс.

3,5 mA

степень защиты IP

IP20

ЭМС

стандарт

● для излучения помех

EN 55022 класс B

● для ограничения сетевых гармоник

не соответствует

● для помехоустойчивости

EN 61000-6-2

нормы, спецификации, допуски

сертификат соответствия

● маркировка CE

Да

● маркировка UKCA

Да

среднее время между отказами (MTBF) при 40 °C

1 466 123 h

окружающие условия

окружающая температура

● при горизонтальном монтажном положении при эксплуатации

-25 ... +70 °C; при естественной конвекции (естественная конвекция)

● при транспортировке

-40 ... +85 °C

● при хранении

-40 ... +85 °C

высота над уровнем моря при высоте над уровнем моря макс.

6 000 m

окруж. условия относительно окружающей температуры - атмосферного давления - высоты над уровнем моря

При эксплуатации на высоте над уровнем моря 2000 - 6000 м: Снижение номинальных значений выходной мощности -7,5 %/1000 м или понижение температуры окружающей среды на 5 K/1000 м

относительная атмосферная влажность с конденсацией согласно МЭК 60068-2-38 макс.

100 %; Относительная влажность вкл. выпадение росы/мороза (не допускается эксплуатация в покрытом росой состоянии), горизонтальный монтаж

химическая стойкость против обычных смазочно-охлаждающих жидкостей

Да; вкл. частицы топлива и масла в воздухе

стойкость к биологически активным веществам совместимость согласно EN 60721-3-3

Да; класс 3B2 - споры плесени, губок и грибов (кроме фауны); класс 3B3 по запросу

стойкость к химически активным веществам совместимость согласно EN 60721-3-3

Да; Класс 3C4 (RH < 75 %) вкл. солевой туман согласно EN 60068-2-52 (степень интенсивности 3)

стойкость к механически активным веществам совместимость согласно EN 60721-3-3

Да; Класс 3S4 вкл. песок и пыль

стойкость к биологически активным веществам совместимость согласно EN 60721-3-6

Да; класс 6B2 - споры плесени, губок и грибов (кроме фауны)

стойкость к химически активным веществам совместимость согласно EN 60721-3-6

Да; Класс 6C3 (RH < 75 %) вкл. солевой туман согласно EN 60068-2-52 (степень интенсивности 3)

стойкость к механически активным веществам совместимость согласно EN 60721-3-6

Да; Класс 6S3 вкл. песок и пыль

покрытие для укомплектованных печатных плат согласно EN 61086

Да; Класс 2 для высокой доступности

исполнение покрытия защита от загрязнений согласно EN 60664-3

Да; Защита типа 1

способ проверки покрытия согласно MIL-I-46058C

Да; На протяжении срока службы возможно изменение цвета покрытия

соответствие изделия покрытия Изоляционные компаунды для защиты печатных плат. Параметры и методы испытаний согласно IPC-CC-830A

Да; Conformal Coating, класс А

способ подключения

исполнение электрического соединения

винтовой зажим

● на входе

L+1, M1, PE: по 1 винтовому зажиму для 0,5 ... 2,5 мм² одно-/тонкопроволочный

● на выходе

+: 1 винтовой зажим для 0,5 ... 2,5 мм²; -: 2 винтовых зажима для 0,5 ... 2,5 мм²

механические характеристики

ширина × высота × глубина корпуса

22,5 × 80 × 91 mm

монтажная ширина × монтажная высота

22,5 mm × 180 mm

необходимое расстояние

● вверху

50 mm

● внизу

50 mm

● слева

0 mm

● справа

0 mm

вид креплений

защёлкивается на профильной шине EN 60715 35x7,5/15

● монтаж на DIN-рейку

Да

● монтаж на профильной шине для S7

Нет

● настенный монтаж

Нет

секционируемый корпус

Да

масса нетто

0,14 kg

дополнительная информация веб-ссылки

интернет-ссылка

● на веб-сайт: Industry Online Support

https://support.industry.siemens.com

дополнительные сведения

прочие указания

Технические характеристики соответствуют при номинальных значениях входного напряжения и окружающей температуры +25 °C (при отсутствии иных указаний)

сведения о безопасности

информация о безопасности

Siemens предоставляет продукты и решения для обеспечения промышленной кибербезопасности при эксплуатации производственных комплексов, систем, оборудования и сетей. Для защиты производственных комплексов, систем, оборудования и сетей от киберугроз необходимо внедрение и поддержка комплексной высокотехнологичной модели промышленной кибербезопасности. Продукты и решения Siemens являются одним из компонентов такой модели. Клиенты отвечают за предотвращение несанкционированного доступа к их производственным комплексам, системам, оборудованию и сетям. Подключение таких систем, оборудования и их компонентов к корпоративной сети или сети Интернет должен быть организован только если такой доступ необходим и с применением соответствующих локальных мер безопасности (например, использование брандмауэров и/или деление сети на подсети). Для получения дополнительных сведений о возможных мерах промышленной кибербезопасности см. www.siemens.com/cybersecurity-industry. Продукты и решения Siemens постоянно совершенствуются дляобеспечения максимальной степени безопасности. Siemens настоятельно рекомендует выполнять обновления сразу после их выпуска и всегда использовать самые последние версии продуктов. Использование неподдерживаемых версий продуктов и неприменение последних обновлений повышает риск киберугроз для клиента. Для получения сведений об обновлениях продуктов, подпишитесь на RSS-канал Siemens по промышленной кибербезопасности: https://www.siemens.com/cert. (V4.7)

Классификации

	Версия	Классификация
eClass	14	27-04-07-01
eClass	12	27-04-07-01
eClass	9.1	27-04-07-01
eClass	9	27-04-07-01
eClass	8	27-04-90-02
eClass	7.1	27-04-90-02
eClass	6	27-04-90-02
ETIM	10	EC002540
ETIM	9	EC002540
ETIM	8	EC002540
ETIM	7	EC002540
IDEA	4	4130
UNSPSC	15	39-12-10-04
