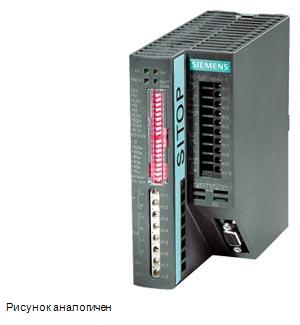

Siemens 6AG1931-2EC21-2AA0 ситема автоматизации

Name: Siemens 6AG1931-2EC21-2AA0 ситема автоматизации
Brand: Siemens
Price: 169448 RUB
Availability: InStock

SIPLUS PS, БЛОК БЕСПЕРЕБОЙНОГО ПИТАНИЯ DC-USV 24V/15A, РАСШИРЕННЫЙ ДИАПАЗОН РАБОЧИХ ТЕМПЕРАТУР -25... +60 ГРАДУСОВ ЦЕЛЬСИЯ, НА ОСНОВЕ БЛОКА 6EP1931-2EC21

Купить 6AG19312EC212AA0 в один клик

mdi-cart-outline В корзину

mdi-warehouse Привезем на склад за 12 дней

mdi-cash-multiple 169448 руб.

Технические характеристики 6AG19312EC212AA0

SIPLUS PS DC-USV 24V/15A

SIPLUS PS DC-UPS 24 V/15 A based on 6EP1931-2EC21 with conformal coating, -25…+60 °C,

страница с обзором технических характеристик изделия

https://i.siemens.com/1P6AG1931-2EC21-2AA0

вход

напряжение питания при постоянном токе ном. значение

24 V

напряжение питания при постоянном токе

напряжение питания 1 при постоянном токе

напряжение питания 2 при постоянном токе

входное напряжение при постоянном токе

22 ... 29 V

входное напряжение 1 при постоянном токе

входное напряжение 2 при постоянном токе

регулируемый порог срабатывания по напряжению для буферного подключения по умолчанию

22,5 V

регулируемый порог срабатывания по напряжению для буферного подключения

22 ... 25,5 V; регулируется с шагом 0,5 В

входной ток при ном. значении входного напряжения 24 В ном. значение

15 A; + примерно 1 А при пустом аккумуляторе

память

тип аккумулятора

с аккумуляторными батареями

исполнение буферизации отключения сети

в зависимости от подключенного аккумулятора и тока нагрузки, см. таблицу выбора модуля аккумулятора и время резервного питания при исчезновении напряжения сети, а также прилагаемые важные указания!

время автономной работы при ном. значении выходного тока при отказе сети

время автономной работы при отказе сети

время зарядки типичный

энергоемкость аккумулятора

выход

выходное напряжение

● в штатном режиме при постоянном токе ном. значение

24 V

● в буферном режиме при постоянном токе ном. значение

24 V

формула выходного напряжения

Ue - ок. 0,5 В

время задержки пуска типичный

1 s

время нарастания напряжения выходного напряжения типичный

60 ms

выходное напряжение в буферном режиме при постоянном токе

19 ... 28,5 V

выходной ток

● ном. значение

15 A

● в штатном режиме

0 ... 15 A

● в буферном режиме

0 ... 15 A

пиковый ток

15,7 A

характеристика выхода устойчивый к коротким замыканиям

Да

исполнение защиты от коротких замыканий

зарядный ток

0,35 A, 0,7 A

вид сигнала на выходе

КПД

КПД [%]

● при ном. значении выходного напряжения при ном. значении выходного тока типичный

96,2 %

● при работе от аккумулятора типичный

96 %

мощность потерь [Вт]

● при ном. значении выходного напряжения при ном. значении выходного тока типичный

14 W

● при работе от аккумулятора типичный

15 W

отдаваемая активная мощность типичный

360 W

защита и контроль

функция изделия

● защита от перемены полярности аккумулятора

Да

● защита от перемены полярности входного напряжения

Да

исполнение индикатора

● для штатного режима работы

Нормальный режим: Светодиод зелёный (o.k.), беспотенциальный переключающий контакт "Bat/o.k." в положении "o.k." ("o.k." означает: напряжение подающего блока питания больше порога подключения, установленного на модуле DC-USV); буфер не готов: Светодиод красный (Прерывание), беспотенциальный переключающий контакт "Прерывание/Bat" в положении "Прерывание"; необходима замена аккумулятора: Светодиод красный (Прерывание), беспотенциальный переключающий контакт "Прерывание/Bat" переключается при частоте ок. 0,25Гц; накопитель энергии > 85 %: Светодиод зелёный (Bat>85%), беспотенциальный замыкающий контакт "Bat>85" закрыт; допустимая нагрузочная способность контактов: 60 В/1 A постоянного тока или 30 В /1 A переменного тока

● для буферного режима

буферный режим: Светодиод жёлтый (Bat), беспотенциальный переключающий контакт "o.k./Bat" в положении "Bat"; предупреждение: напряжение аккумулятора < напряжения постоянного тока 20,4 В: Светодиод красный (Прерывание), беспотенциальный переключающий контакт "Прерывание/Bat" в положении "Прерывание"; накопитель энергии > 85 %: Светодиод зелёный (Bat>85%), беспотенциальный замыкающий контакт "Bat>85" закрыт

интерфейсы

компонент изделия интерфейс ПК

Нет

функция изделия функция связи

Нет

исполнение интерфейса

нет

число интерфейсов согласно PROFINET

безопасность

гальваническая развязка между входом и выходом

Нет

класс защиты оборудования

класс III

степень защиты IP

IP20

степень защиты NEMA

уровень полноты безопасности (SIL) согласно МЭК 61508

стандарт

● для излучения помех

EN 55022 класс B

● для помехоустойчивости

EN 61000-6-2

нормы, спецификации, допуски

сертификат соответствия

● маркировка CE

Да

● допуск UL

● допуск CSA

● маркировка UKCA

Да

● допуск EAC

● Regulatory Compliance Mark (RCM)

● SEMI F47

вид сертификации сертификат CB

среднее время между отказами (MTBF) при 40 °C

791 139 h

нормы, спецификации, допуски опасные окружающие условия

сертификат соответствия

● МЭК Ex

● ATEX

● допуск ULhazloc

● cCSAus, класс 1, раздел 2

● UKEX

● CCC для взрывоопасных зон согласно стандарту GB

● допуск FM

нормы, спецификации, допуски классификация судов

допуск для судостроения

общество классификации судов

● American Bureau of Shipping Europe Ltd. (ABS)

● Bureau Veritas (BV)

● Det Norske Veritas (DNV)

● Регистр судоходства Ллойда (LRS)

● Nippon Kaiji Kyokai (NK)

нормы, спецификации, допуски Прочие

сертификат соответствия

● применение на железнодорожном транспорте согласно EN 50121-3-2

● применение на железнодорожном транспорте согласно EN 50124-1

● применение на железнодорожном транспорте согласно EN 50125-1

● применение на железнодорожном транспорте согласно EN 50155

● применение на железнодорожном транспорте согласно EN 61373

● противопожарная защита согласно EN 45545-2

нормы, спецификации, допуски экологический сертификат изделия

экологический сертификат изделия

потенциал парникового эффекта [CO2 eq]

● всего

● в процессе производства

● при эксплуатации

● по истечении срока службы

окружающие условия

окружающая температура

● при эксплуатации

● при горизонтальном монтажном положении при эксплуатации

-25; <kein Wert> ... +60 °C; при естественной конвекции (естественная конвекция)

● при транспортировке

-40 ... +85 °C

● при хранении

-40 ... +85 °C

высота над уровнем моря при высоте над уровнем моря макс.

6 000 m

окруж. условия относительно окружающей температуры - атмосферного давления - высоты над уровнем моря

При эксплуатации на высоте над уровнем моря 2000 - 6000 м: Снижение номинальных значений выходной мощности -7,5 %/1000 м или понижение температуры окружающей среды на 5 K/1000 м

относительная атмосферная влажность с конденсацией согласно МЭК 60068-2-38 макс.

100 %; Относительная влажность вкл. выпадение росы/мороза (не допускается эксплуатация в покрытом росой состоянии), горизонтальный монтаж

экологическая категория согласно МЭК 60721

химическая стойкость против обычных смазочно-охлаждающих жидкостей

Да; вкл. частицы топлива и масла в воздухе

стойкость к биологически активным веществам совместимость согласно EN 60721-3-3

Да; класс 3B2 - споры плесени, губок и грибов (кроме фауны); класс 3B3 по запросу

стойкость к химически активным веществам совместимость согласно EN 60721-3-3

Да; Класс 3C4 (RH < 75 %) вкл. солевой туман согласно EN 60068-2-52 (степень интенсивности 3)

стойкость к механически активным веществам совместимость согласно EN 60721-3-3

Да; Класс 3S4 вкл. песок и пыль

стойкость к биологически активным веществам совместимость согласно EN 60721-3-6

Да; класс 6B2 - споры плесени, губок и грибов (кроме фауны)

стойкость к химически активным веществам совместимость согласно EN 60721-3-6

Да; Класс 6C3 (RH < 75 %) вкл. солевой туман согласно EN 60068-2-52 (степень интенсивности 3)

стойкость к механически активным веществам совместимость согласно EN 60721-3-6

Да; Класс 6S3 вкл. песок и пыль

покрытие для укомплектованных печатных плат согласно EN 61086

Да; Класс 2 для высокой доступности

исполнение покрытия защита от загрязнений согласно EN 60664-3

Да; Защита типа 1

способ проверки покрытия согласно MIL-I-46058C

Да; На протяжении срока службы возможно изменение цвета покрытия

соответствие изделия покрытия Изоляционные компаунды для защиты печатных плат. Параметры и методы испытаний согласно IPC-CC-830A

Да; Conformal Coating, класс А

способ подключения

исполнение электрического соединения

винтовой зажим

● на входе

24 В постоянного тока: 2 винтовых зажима для 1 ... 4 мм²/17 ... 11 AWG

● на выходе

24 В постоянного тока: 4 винтовых зажима для 1 ... 4 мм²/17 ... 11 AWG

● для аккумуляторного блока

24 В постоянного тока: 2 винтовых зажима для 1 ... 4 мм²/17 ... 11 AWG

● для кабеля данных

● для вспомогательных контактов

● для сигнального контакта

● для цепи оперативного тока и сообщений о состоянии

10 винтовых зажимов для 0,5 ... 2,5 мм²/20 ... 13 AWG

пригодность к взаимодействию модульная система

вид соединения с системными компонентами

число модулей расширения макс.

механические характеристики

ширина × высота × глубина корпуса

50 × 125 × 125 mm

монтажная ширина × монтажная высота

50 mm × 225 mm

необходимое расстояние

● вверху

50 mm

● внизу

50 mm

● слева

0 mm

● справа

0 mm

вид креплений

защёлкивается на профильной шине EN 60715 35x7,5/15

● монтаж на DIN-рейку

Да

● монтаж на профильной шине для S7

Нет

● настенный монтаж

Нет

секционируемый корпус

Да

масса нетто

0,4 kg

принадлежности

электрические принадлежности

Аккумуляторный модуль

механические принадлежности

дополнительная информация веб-ссылки

интернет-ссылка

● на веб-сайт: Industry Mall

https://mall.industry.siemens.com

● на веб-страницу: ассистент выбора TIA Selection Tool

● на веб-страницу: источники питания

● на веб-сайт: менеджер скачивания CAx

● на веб-сайт: Industry Online Support

https://support.industry.siemens.com

идентификационная ссылка

дополнительные сведения

прочие указания

Технические характеристики соответствуют при номинальных значениях входного напряжения и окружающей температуры +25 °C (при отсутствии иных указаний)

сведения о безопасности

информация о безопасности

Siemens предоставляет продукты и решения для обеспечения промышленной кибербезопасности при эксплуатации производственных комплексов, систем, оборудования и сетей. Для защиты производственных комплексов, систем, оборудования и сетей от киберугроз необходимо внедрение и поддержка комплексной высокотехнологичной модели промышленной кибербезопасности. Продукты и решения Siemens являются одним из компонентов такой модели. Клиенты отвечают за предотвращение несанкционированного доступа к их производственным комплексам, системам, оборудованию и сетям. Подключение таких систем, оборудования и их компонентов к корпоративной сети или сети Интернет должен быть организован только если такой доступ необходим и с применением соответствующих локальных мер безопасности (например, использование брандмауэров и/или деление сети на подсети). Для получения дополнительных сведений о возможных мерах промышленной кибербезопасности см. www.siemens.com/cybersecurity-industry. Продукты и решения Siemens постоянно совершенствуются дляобеспечения максимальной степени безопасности. Siemens настоятельно рекомендует выполнять обновления сразу после их выпуска и всегда использовать самые последние версии продуктов. Использование неподдерживаемых версий продуктов и неприменение последних обновлений повышает риск киберугроз для клиента. Для получения сведений об обновлениях продуктов, подпишитесь на RSS-канал Siemens по промышленной кибербезопасности: https://www.siemens.com/cert. (V4.7)

Классификации

	Версия	Классификация
eClass	14	27-04-07-05
eClass	12	27-04-07-05
eClass	9.1	27-04-07-05
eClass	9	27-04-07-05
eClass	8	27-04-06-90
eClass	7.1	27-04-06-90
eClass	6	27-04-06-90
ETIM	10	EC000382
ETIM	9	EC000382
ETIM	8	EC000382
ETIM	7	EC000382
IDEA	4	4149
UNSPSC	15	39-12-10-11
