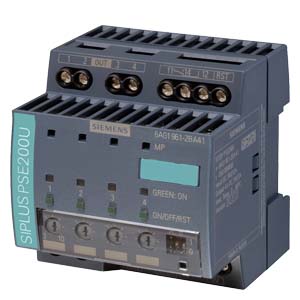

Siemens 6AG1961-2BA41-7AA0 ситема автоматизации

Name: Siemens 6AG1961-2BA41-7AA0 ситема автоматизации
Brand: Siemens
Price: 38077 RUB
Availability: InStock

SIPLUS PS, модуль селективности PSE200U 10A, со стойким покрытием, на основе 6EP1961-2BA41 . 4х-канальный модуль селективности, вход: =24 В, выход: =24 В/10 A на канал, выходной ток настраивается в диапазоне 3-10 А, с диагностикой индивидуального состояния каналов

Купить 6AG19612BA417AA0 в один клик

mdi-cart-outline В корзину

mdi-warehouse Привезем на склад за 12 дней

mdi-cash-multiple 38077 руб.

Технические характеристики 6AG19612BA417AA0

SIPLUS PS PSE200U 10A

SIPLUS PS PSE200U 10 A based on 6EP1961-2BA41 with conformal coating, -25…+70 °C, selectivity module 4-channel 4-channel input: 24 V DC output: 24 V DC/10 A per channel output current adjustable 3-10 with status message per channel

страница с обзором технических характеристик изделия

https://i.siemens.com/1P6AG1961-2BA41-7AA0

вход

вид сети "нтернет" на базе электросети

стабилизированное напряжение

напряжение питания при постоянном токе ном. значение

24 V

входное напряжение при постоянном токе

22 ... 30 V

перегрузочная способность по перенапряжению

35 B

входной ток при ном. значении входного напряжения 24 В ном. значение

40 A; NO_DATA

выход

форма характеристики напряжения на выходе

стабилизированное напряжение

формула выходного напряжения

Ue - ок. 0,2 В

суммарный относительный допуск напряжения примечание

В соответствии с входным напряжением питания

число выходов

4; NO_DATA

выходной ток до 60°C на каждый выход расчетное значение

10 A; NO_DATA

регулируемый порог срабатывания по току токозависимого расцепителя перегрузки

3 ... 10 A

вид регулирования порога срабатывания

с помощью потенциометра

время задержки срабатывания макс.

5 s

характеристика изделия параллельное соединение выходов

Нет; NO_DATA

КПД

КПД [%]

99 %

мощность потерь [Вт] при ном. значении выходного напряжения при ном. значении выходного тока типичный

10 W

характеристика отключения

коммутационная характеристика

● отключения по току перегрузки

Ia = 1,0 ... 1,5 x значение регулировки, отключение примерно через 5 с

● мгновенного отключения

Ia > значение регулировки и Ue < 20 B, отключение примерно через 0,5 мс

дифференциальный ток при отключении типичный

1 mA

исполнение сброса

с помощью клавиши для данного выхода

защита и контроль

исполнение индикатора для штатного режима работы

3-х цветные светодиоды на каждый выход: зеленый светодиод "выход проключен", жёлтый светодиод "выход отключен вручную", красный светодиод "выход отключен из-за перегрузки по току"

исполнение коммутационного контакта для функции сигнализации

сигнальный выход режима (обрабатываемый функциональным модулем Simatic сигнал импульс/паузы)

интерфейсы

функция изделия функция связи

NO_DATA

исполнение интерфейса

NO_DATA

протокол поддерживается протокол IO-Link

NO_DATA

скорость передачи IO-Link

NO_DATA

число портов IO-Link

NO_DATA

время сквозного цикла между ведущим устройством и устройством IO-Link мин.

NO_DATA

объем данных

● адресной области выходов при циклической передаче для всех портов IO-Link макс.

NO_DATA

● адресной области входов при циклической передаче для всех портов IO-Link макс.

NO_DATA

протокол между ведущим устройством и устройством IO-Link версия 1.1

NO_DATA

безопасность

гальваническая развязка между входом и выходом при отключении

Нет

стандарт для безопасности

согласно EN 62368-1

класс защиты оборудования

класс III

степень защиты IP

IP20

степень защиты NEMA

NO_DATA

уровень полноты безопасности (SIL) согласно МЭК 61508

NO_DATA

стандарт

● для излучения помех

EN 55022 класс B

● для помехоустойчивости

EN 61000-6-2

нормы, спецификации, допуски

сертификат соответствия

● маркировка CE

Да

● допуск UL

NO_DATA; NO_DATA

● допуск CSA

NO_DATA; NO_DATA

● маркировка UKCA

Да

● допуск EAC

NO_DATA

● Regulatory Compliance Mark (RCM)

Да

● NEC Class 2

NO_DATA; NO_DATA

● SEMI F47

NO_DATA

вид сертификации

● BIS

NO_DATA; NO_DATA

● сертификат CB

NO_DATA

среднее время между отказами (MTBF) при 40 °C

NO_DATA

нормы, спецификации, допуски опасные окружающие условия

сертификат соответствия

● МЭК Ex

NO_DATA; NO_DATA

● ATEX

NO_DATA; NO_DATA

● допуск ULhazloc

NO_DATA; NO_DATA

● cCSAus, класс 1, раздел 2

NO_DATA; NO_DATA

● UKEX

NO_DATA

● CCC для взрывоопасных зон согласно стандарту GB

NO_DATA; NO_DATA

● допуск FM

NO_DATA; NO_DATA

нормы, спецификации, допуски классификация судов

допуск для судостроения

NO_DATA

общество классификации судов

● American Bureau of Shipping Europe Ltd. (ABS)

NO_DATA; NO_DATA

● Bureau Veritas (BV)

NO_DATA; NO_DATA

● Det Norske Veritas (DNV)

NO_DATA; NO_DATA

● Регистр судоходства Ллойда (LRS)

NO_DATA; NO_DATA

● Nippon Kaiji Kyokai (NK)

NO_DATA; NO_DATA

нормы, спецификации, допуски экологический сертификат изделия

экологический сертификат изделия

NO_DATA

потенциал парникового эффекта [CO2 eq]

● всего

NO_DATA

● в процессе производства

NO_DATA

● при эксплуатации

NO_DATA

● по истечении срока службы

NO_DATA

экологический профиль Siemens (SEP)

NO_DATA

окружающие условия

окружающая температура

● при эксплуатации

NO_DATA ... NO_DATA; NO_DATA

● при горизонтальном монтажном положении при эксплуатации

-25; NO_DATA ... +70 °C; при естественной конвекции (естественная конвекция)

● при транспортировке

-40 ... +85 °C

● при хранении

-40 ... +85 °C

высота над уровнем моря при высоте над уровнем моря макс.

6 000 m

окруж. условия относительно окружающей температуры - атмосферного давления - высоты над уровнем моря

При эксплуатации на высоте над уровнем моря 2000 - 6000 м: Снижение номинальных значений выходной мощности -7,5 %/1000 м или понижение температуры окружающей среды на 5 K/1000 м

относительная атмосферная влажность с конденсацией согласно МЭК 60068-2-38 макс.

100 %; Относительная влажность вкл. выпадение росы/мороза (не допускается эксплуатация в покрытом росой состоянии), горизонтальный монтаж

экологическая категория согласно МЭК 60721

NO_DATA; NO_DATA

химическая стойкость против обычных смазочно-охлаждающих жидкостей

Да; вкл. частицы топлива и масла в воздухе

стойкость к биологически активным веществам совместимость согласно EN 60721-3-3

Да; класс 3B2 - споры плесени, губок и грибов (кроме фауны); класс 3B3 по запросу

стойкость к химически активным веществам совместимость согласно EN 60721-3-3

Да; Класс 3C4 (RH < 75 %) вкл. солевой туман согласно EN 60068-2-52 (степень интенсивности 3)

стойкость к механически активным веществам совместимость согласно EN 60721-3-3

Да; Класс 3S4 вкл. песок и пыль

стойкость к биологически активным веществам совместимость согласно EN 60721-3-6

Да; класс 6B2 - споры плесени, губок и грибов (кроме фауны)

стойкость к химически активным веществам совместимость согласно EN 60721-3-6

Да; Класс 6C3 (RH < 75 %) вкл. солевой туман согласно EN 60068-2-52 (степень интенсивности 3)

стойкость к механически активным веществам совместимость согласно EN 60721-3-6

Да; Класс 6S3 вкл. песок и пыль

покрытие для укомплектованных печатных плат согласно EN 61086

Да; Класс 2 для высокой доступности

исполнение покрытия защита от загрязнений согласно EN 60664-3

Да; Защита типа 1

способ проверки покрытия согласно MIL-I-46058C

Да; На протяжении срока службы возможно изменение цвета покрытия

соответствие изделия покрытия Изоляционные компаунды для защиты печатных плат. Параметры и методы испытаний согласно IPC-CC-830A

Да; Conformal Coating, класс А

способ подключения

исполнение электрического соединения

винтовой зажим

● на входе

+24 В: 2 винтовых зажима для 0,5 ... 16 мм²; 0 В: 2 винтовых зажима для 0,5 ... 4 мм²

● на выходе

Выход 1 ... 4: по 1 винтовому зажиму для 0,5 ... 4 мм²

● для вспомогательных контактов

Удаленный сброс: 1 винтовой захим для 0,5 ... 4 мм²

● для сигнального контакта

1 винтовой зажим для 0,5 ... 4 мм²

съемная клемма на входе

NO_DATA

съемная клемма на выходе

NO_DATA

исполнение интерфейса для связи

NO_DATA

механические характеристики

ширина × высота × глубина корпуса

72 × 80 × 72 mm

монтажная ширина × монтажная высота

72 mm × 180 mm

необходимое расстояние

● вверху

NO_DATA

● внизу

NO_DATA

● слева

NO_DATA

● справа

NO_DATA

вид креплений

защёлкивается на профильной шине EN 60715 35x7,5/15

● монтаж на DIN-рейку

Да

● монтаж на профильной шине для S7

Нет

● настенный монтаж

Нет

секционируемый корпус

Да

масса нетто

0,2 kg

принадлежности

компонент изделия входит в комплект поставки

NO_DATA

принадлежности входит в комплект поставки

NO_DATA

электрические принадлежности

NO_DATA

механические принадлежности

Табличка с обозначением устройства 20 мм × 7 мм, TI-grey 3RT2900-1SB20

дополнительная информация веб-ссылки

интернет-ссылка

● на веб-сайт: Industry Mall

https://mall.industry.siemens.com

● на веб-страницу: ассистент выбора TIA Selection Tool

NO_DATA

● на веб-страницу: источники питания

NO_DATA

● на веб-сайт: менеджер скачивания CAx

NO_DATA

● на веб-сайт: Industry Online Support

https://support.industry.siemens.com

идентификационная ссылка

NO_DATA; NO_DATA

дополнительные сведения

прочие указания

Технические характеристики соответствуют при номинальных значениях входного напряжения и окружающей температуры +25 °C (при отсутствии иных указаний)

сведения о безопасности

информация о безопасности

Siemens предоставляет продукты и решения для обеспечения промышленной кибербезопасности при эксплуатации производственных комплексов, систем, оборудования и сетей. Для защиты производственных комплексов, систем, оборудования и сетей от киберугроз необходимо внедрение и поддержка комплексной высокотехнологичной модели промышленной кибербезопасности. Продукты и решения Siemens являются одним из компонентов такой модели. Клиенты отвечают за предотвращение несанкционированного доступа к их производственным комплексам, системам, оборудованию и сетям. Подключение таких систем, оборудования и их компонентов к корпоративной сети или сети Интернет должен быть организован только если такой доступ необходим и с применением соответствующих локальных мер безопасности (например, использование брандмауэров и/или деление сети на подсети). Для получения дополнительных сведений о возможных мерах промышленной кибербезопасности см. www.siemens.com/cybersecurity-industry. Продукты и решения Siemens постоянно совершенствуются дляобеспечения максимальной степени безопасности. Siemens настоятельно рекомендует выполнять обновления сразу после их выпуска и всегда использовать самые последние версии продуктов. Использование неподдерживаемых версий продуктов и неприменение последних обновлений повышает риск киберугроз для клиента. Для получения сведений об обновлениях продуктов, подпишитесь на RSS-канал Siemens по промышленной кибербезопасности: https://www.siemens.com/cert. (V4.7)

Классификации

	Версия	Классификация
eClass	14	27-04-07-92
eClass	12	27-04-07-92
eClass	9.1	27-04-92-90
eClass	9	27-04-92-90
eClass	8	27-04-92-90
eClass	7.1	27-04-90-02
eClass	6	27-04-90-02
ETIM	10	EC002584
ETIM	9	EC002584
ETIM	8	EC002584
ETIM	7	EC002584
IDEA	4	4127
UNSPSC	15	39-12-10-04
