SIPLUS PS MODULAR, БУФЕРНЫЙ МОДУЛЬ, ДИАПАЗОН РАБОЧИХ ТЕМПЕРАТУР -25... +70 ГРАДУСОВ ЦЕЛЬСИЯ, С КОНФОРМНЫМ ПОКРЫТИЕМ, НА ОСНОВЕ 6EP1961-3BA01. ДЛЯ 6EP1X3X-3BAX0, ВРЕМЯ БУФЕРИЗАЦИИ ОТ 100 МС ДО 10 С, В ЗАВИСИМОСТИ ОТ НАГРУЗКИ
|
|
SIPLUS SITOP PS MODULAR Puffermodul

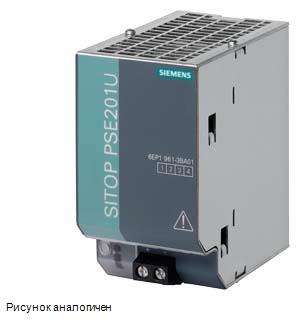

SIPLUS PS modular buffer module based on 6EP1961-3BA01 with conformal coating, -25…+70 °C, for 6EP1x3x-3BAx0 buffer time 100 ms to 10 s depending on load current |
|||||||||||||||||||||||||||||||||||||||||||
| страница с обзором технических характеристик изделия | https://i.siemens.com/1P6AG1961-3BA01-7AA0 | |||||||||||||||||||||||||||||||||||||||||||
| вход | ||||||||||||||||||||||||||||||||||||||||||||
| напряжение питания при постоянном токе ном. значение | 24 V | |||||||||||||||||||||||||||||||||||||||||||
| напряжение питания при постоянном токе | <kein Wert> | |||||||||||||||||||||||||||||||||||||||||||
| напряжение питания 1 при постоянном токе | <kein Wert> | |||||||||||||||||||||||||||||||||||||||||||
| напряжение питания 2 при постоянном токе | <kein Wert> | |||||||||||||||||||||||||||||||||||||||||||
| входное напряжение при постоянном токе | 24 ... 28,8 V | |||||||||||||||||||||||||||||||||||||||||||
| входное напряжение 1 при постоянном токе | <kein Wert> | |||||||||||||||||||||||||||||||||||||||||||
| входное напряжение 2 при постоянном токе | <kein Wert> | |||||||||||||||||||||||||||||||||||||||||||
| регулируемый порог срабатывания по напряжению для буферного подключения по умолчанию | <kein Wert> | |||||||||||||||||||||||||||||||||||||||||||
| регулируемый порог срабатывания по напряжению для буферного подключения | <kein Wert> ... <kein Wert>; <kein Wert> | |||||||||||||||||||||||||||||||||||||||||||
| входной ток при ном. значении входного напряжения 24 В ном. значение | <kein Wert>; <kein Wert> | |||||||||||||||||||||||||||||||||||||||||||
| память | ||||||||||||||||||||||||||||||||||||||||||||
| тип аккумулятора | <kein Wert> | |||||||||||||||||||||||||||||||||||||||||||
| исполнение буферизации отключения сети | буферное время при 40 A токе нагрузки: 200 мс; при 20 A токе нагрузки: 400 мс; при 10 A токе нагрузки: 800 мс; при 5 A токе нагрузки: 1,6 с. В сочетании с 6EP1 437-3BA10 буферное время сокращается на 100 мс. В сочетании с 6EP1 336-2BA10 макс. буферное время составляет 100 мс (при 20 A токе нагрузки). | |||||||||||||||||||||||||||||||||||||||||||
| время автономной работы при ном. значении выходного тока при отказе сети | <kein Wert> | |||||||||||||||||||||||||||||||||||||||||||
| время автономной работы при отказе сети | 0,16 min | |||||||||||||||||||||||||||||||||||||||||||
| время зарядки типичный | <kein Wert>; <kein Wert> | |||||||||||||||||||||||||||||||||||||||||||
| энергоемкость аккумулятора | <kein Wert> | |||||||||||||||||||||||||||||||||||||||||||
| выход | ||||||||||||||||||||||||||||||||||||||||||||
| выходное напряжение | ||||||||||||||||||||||||||||||||||||||||||||
| ● в штатном режиме при постоянном токе ном. значение | <kein Wert> | |||||||||||||||||||||||||||||||||||||||||||
| ● в буферном режиме при постоянном токе ном. значение | <kein Wert> | |||||||||||||||||||||||||||||||||||||||||||
| формула выходного напряжения | Ue - ок. 1 В | |||||||||||||||||||||||||||||||||||||||||||
| время задержки пуска типичный | <kein Wert> | |||||||||||||||||||||||||||||||||||||||||||
| время нарастания напряжения выходного напряжения типичный | <kein Wert> | |||||||||||||||||||||||||||||||||||||||||||
| выходное напряжение в буферном режиме при постоянном токе | <kein Wert> | |||||||||||||||||||||||||||||||||||||||||||
| выходной ток | ||||||||||||||||||||||||||||||||||||||||||||
| ● ном. значение | 40 A | |||||||||||||||||||||||||||||||||||||||||||
| ● в штатном режиме | <kein Wert> | |||||||||||||||||||||||||||||||||||||||||||
| ● в буферном режиме | <kein Wert> | |||||||||||||||||||||||||||||||||||||||||||
| пиковый ток | <kein Wert> | |||||||||||||||||||||||||||||||||||||||||||
| характеристика выхода устойчивый к коротким замыканиям | <kein Wert> | |||||||||||||||||||||||||||||||||||||||||||
| исполнение защиты от коротких замыканий | <kein Wert> | |||||||||||||||||||||||||||||||||||||||||||
| зарядный ток | <kein Wert>, <kein Wert> | |||||||||||||||||||||||||||||||||||||||||||
| вид сигнала на выходе | <kein Wert> | |||||||||||||||||||||||||||||||||||||||||||
| КПД | ||||||||||||||||||||||||||||||||||||||||||||
| КПД [%] | ||||||||||||||||||||||||||||||||||||||||||||
| ● при ном. значении выходного напряжения при ном. значении выходного тока типичный | <kein Wert> | |||||||||||||||||||||||||||||||||||||||||||
| ● при работе от аккумулятора типичный | <kein Wert> | |||||||||||||||||||||||||||||||||||||||||||
| мощность потерь [Вт] | ||||||||||||||||||||||||||||||||||||||||||||
| ● при ном. значении выходного напряжения при ном. значении выходного тока типичный | <kein Wert> | |||||||||||||||||||||||||||||||||||||||||||
| ● при работе от аккумулятора типичный | <kein Wert> | |||||||||||||||||||||||||||||||||||||||||||
| отдаваемая активная мощность типичный | <kein Wert> | |||||||||||||||||||||||||||||||||||||||||||
| защита и контроль | ||||||||||||||||||||||||||||||||||||||||||||
| функция изделия | ||||||||||||||||||||||||||||||||||||||||||||
| ● защита от перемены полярности аккумулятора | <kein Wert> | |||||||||||||||||||||||||||||||||||||||||||
| ● защита от перемены полярности входного напряжения | <kein Wert> | |||||||||||||||||||||||||||||||||||||||||||
| исполнение индикатора | <kein Wert> | |||||||||||||||||||||||||||||||||||||||||||
| ● для штатного режима работы | зелёный светодиод для режима "напряжение питания > 20,5 В" | |||||||||||||||||||||||||||||||||||||||||||
| ● для буферного режима | <kein Wert> | |||||||||||||||||||||||||||||||||||||||||||
| интерфейсы | ||||||||||||||||||||||||||||||||||||||||||||
| компонент изделия интерфейс ПК | Нет | |||||||||||||||||||||||||||||||||||||||||||
| функция изделия функция связи | Нет | |||||||||||||||||||||||||||||||||||||||||||
| исполнение интерфейса | нет | |||||||||||||||||||||||||||||||||||||||||||
| число интерфейсов согласно PROFINET | <kein Wert> | |||||||||||||||||||||||||||||||||||||||||||
| безопасность | ||||||||||||||||||||||||||||||||||||||||||||
| гальваническая развязка между входом и выходом | Да | |||||||||||||||||||||||||||||||||||||||||||
| класс защиты оборудования | класс III | |||||||||||||||||||||||||||||||||||||||||||
| степень защиты IP | IP20 | |||||||||||||||||||||||||||||||||||||||||||
| степень защиты NEMA | <kein Wert> | |||||||||||||||||||||||||||||||||||||||||||
| уровень полноты безопасности (SIL) согласно МЭК 61508 | <kein Wert> | |||||||||||||||||||||||||||||||||||||||||||
| стандарт | ||||||||||||||||||||||||||||||||||||||||||||
| ● для излучения помех | EN 55022 класс B | |||||||||||||||||||||||||||||||||||||||||||
| ● для помехоустойчивости | EN 61000-6-2 | |||||||||||||||||||||||||||||||||||||||||||
| нормы, спецификации, допуски | ||||||||||||||||||||||||||||||||||||||||||||
| сертификат соответствия | ||||||||||||||||||||||||||||||||||||||||||||
| ● маркировка CE | Да | |||||||||||||||||||||||||||||||||||||||||||
| ● допуск UL | <kein Wert>; <kein Wert> | |||||||||||||||||||||||||||||||||||||||||||
| ● допуск CSA | <kein Wert>; <kein Wert> | |||||||||||||||||||||||||||||||||||||||||||
| ● маркировка UKCA | Да | |||||||||||||||||||||||||||||||||||||||||||
| ● допуск EAC | <kein Wert> | |||||||||||||||||||||||||||||||||||||||||||
| ● Regulatory Compliance Mark (RCM) | <kein Wert> | |||||||||||||||||||||||||||||||||||||||||||
| ● SEMI F47 | <kein Wert> | |||||||||||||||||||||||||||||||||||||||||||
| вид сертификации сертификат CB | <kein Wert> | |||||||||||||||||||||||||||||||||||||||||||
| среднее время между отказами (MTBF) при 40 °C | 2 538 071 h | |||||||||||||||||||||||||||||||||||||||||||
| нормы, спецификации, допуски опасные окружающие условия | ||||||||||||||||||||||||||||||||||||||||||||
| сертификат соответствия | ||||||||||||||||||||||||||||||||||||||||||||
| ● МЭК Ex | <kein Wert>; <kein Wert> | |||||||||||||||||||||||||||||||||||||||||||
| ● ATEX | <kein Wert>; <kein Wert> | |||||||||||||||||||||||||||||||||||||||||||
| ● допуск ULhazloc | <kein Wert>; <kein Wert> | |||||||||||||||||||||||||||||||||||||||||||
| ● cCSAus, класс 1, раздел 2 | <kein Wert>; <kein Wert> | |||||||||||||||||||||||||||||||||||||||||||
| ● UKEX | <kein Wert> | |||||||||||||||||||||||||||||||||||||||||||
| ● CCC для взрывоопасных зон согласно стандарту GB | <kein Wert>; <kein Wert> | |||||||||||||||||||||||||||||||||||||||||||
| ● допуск FM | <kein Wert>; <kein Wert> | |||||||||||||||||||||||||||||||||||||||||||
| нормы, спецификации, допуски классификация судов | ||||||||||||||||||||||||||||||||||||||||||||
| допуск для судостроения | <kein Wert> | |||||||||||||||||||||||||||||||||||||||||||
| общество классификации судов | ||||||||||||||||||||||||||||||||||||||||||||
| ● American Bureau of Shipping Europe Ltd. (ABS) | <kein Wert>; <kein Wert> | |||||||||||||||||||||||||||||||||||||||||||
| ● Bureau Veritas (BV) | <kein Wert>; <kein Wert> | |||||||||||||||||||||||||||||||||||||||||||
| ● Det Norske Veritas (DNV) | <kein Wert>; <kein Wert> | |||||||||||||||||||||||||||||||||||||||||||
| ● Регистр судоходства Ллойда (LRS) | <kein Wert>; <kein Wert> | |||||||||||||||||||||||||||||||||||||||||||
| ● Nippon Kaiji Kyokai (NK) | <kein Wert>; <kein Wert> | |||||||||||||||||||||||||||||||||||||||||||
| нормы, спецификации, допуски Прочие | ||||||||||||||||||||||||||||||||||||||||||||
| сертификат соответствия | ||||||||||||||||||||||||||||||||||||||||||||
| ● применение на железнодорожном транспорте согласно EN 50121-3-2 | <kein Wert>; <kein Wert> | |||||||||||||||||||||||||||||||||||||||||||
| ● применение на железнодорожном транспорте согласно EN 50124-1 | <kein Wert>; <kein Wert> | |||||||||||||||||||||||||||||||||||||||||||
| ● применение на железнодорожном транспорте согласно EN 50125-1 | <kein Wert>; <kein Wert> | |||||||||||||||||||||||||||||||||||||||||||
| ● применение на железнодорожном транспорте согласно EN 50155 | <kein Wert>; <kein Wert> | |||||||||||||||||||||||||||||||||||||||||||
| ● применение на железнодорожном транспорте согласно EN 61373 | <kein Wert>; <kein Wert> | |||||||||||||||||||||||||||||||||||||||||||
| ● противопожарная защита согласно EN 45545-2 | <kein Wert>; <kein Wert> | |||||||||||||||||||||||||||||||||||||||||||
| нормы, спецификации, допуски экологический сертификат изделия | ||||||||||||||||||||||||||||||||||||||||||||
| экологический сертификат изделия | <kein Wert> | |||||||||||||||||||||||||||||||||||||||||||
| потенциал парникового эффекта [CO2 eq] | ||||||||||||||||||||||||||||||||||||||||||||
| ● всего | <kein Wert> | |||||||||||||||||||||||||||||||||||||||||||
| ● в процессе производства | <kein Wert> | |||||||||||||||||||||||||||||||||||||||||||
| ● при эксплуатации | <kein Wert> | |||||||||||||||||||||||||||||||||||||||||||
| ● по истечении срока службы | <kein Wert> | |||||||||||||||||||||||||||||||||||||||||||
| окружающие условия | ||||||||||||||||||||||||||||||||||||||||||||
| окружающая температура | ||||||||||||||||||||||||||||||||||||||||||||
| ● при эксплуатации | <kein Wert> ... <kein Wert>; <kein Wert> | |||||||||||||||||||||||||||||||||||||||||||
| ● при горизонтальном монтажном положении при эксплуатации | -25; <kein Wert> ... +70 °C; при естественной конвекции (естественная конвекция) | |||||||||||||||||||||||||||||||||||||||||||
| ● при транспортировке | -40 ... +85 °C | |||||||||||||||||||||||||||||||||||||||||||
| ● при хранении | -40 ... +85 °C | |||||||||||||||||||||||||||||||||||||||||||
| высота над уровнем моря при высоте над уровнем моря макс. | 6 000 m | |||||||||||||||||||||||||||||||||||||||||||
| окруж. условия относительно окружающей температуры - атмосферного давления - высоты над уровнем моря | При эксплуатации на высоте над уровнем моря 2000 - 6000 м: Снижение номинальных значений выходной мощности -7,5 %/1000 м или понижение температуры окружающей среды на 5 K/1000 м | |||||||||||||||||||||||||||||||||||||||||||
| относительная атмосферная влажность с конденсацией согласно МЭК 60068-2-38 макс. | 100 %; Относительная влажность вкл. выпадение росы/мороза (не допускается эксплуатация в покрытом росой состоянии), горизонтальный монтаж | |||||||||||||||||||||||||||||||||||||||||||
| экологическая категория согласно МЭК 60721 | <kein Wert>; <kein Wert> | |||||||||||||||||||||||||||||||||||||||||||
| химическая стойкость против обычных смазочно-охлаждающих жидкостей | Да; вкл. частицы топлива и масла в воздухе | |||||||||||||||||||||||||||||||||||||||||||
| стойкость к биологически активным веществам совместимость согласно EN 60721-3-3 | Да; класс 3B2 - споры плесени, губок и грибов (кроме фауны); класс 3B3 по запросу | |||||||||||||||||||||||||||||||||||||||||||
| стойкость к химически активным веществам совместимость согласно EN 60721-3-3 | Да; Класс 3C4 (RH < 75 %) вкл. солевой туман согласно EN 60068-2-52 (степень интенсивности 3) | |||||||||||||||||||||||||||||||||||||||||||
| стойкость к механически активным веществам совместимость согласно EN 60721-3-3 | Да; Класс 3S4 вкл. песок и пыль | |||||||||||||||||||||||||||||||||||||||||||
| стойкость к биологически активным веществам совместимость согласно EN 60721-3-6 | Да; класс 6B2 - споры плесени, губок и грибов (кроме фауны) | |||||||||||||||||||||||||||||||||||||||||||
| стойкость к химически активным веществам совместимость согласно EN 60721-3-6 | Да; Класс 6C3 (RH < 75 %) вкл. солевой туман согласно EN 60068-2-52 (степень интенсивности 3) | |||||||||||||||||||||||||||||||||||||||||||
| стойкость к механически активным веществам совместимость согласно EN 60721-3-6 | Да; Класс 6S3 вкл. песок и пыль | |||||||||||||||||||||||||||||||||||||||||||
| покрытие для укомплектованных печатных плат согласно EN 61086 | Да; Класс 2 для высокой доступности | |||||||||||||||||||||||||||||||||||||||||||
| исполнение покрытия защита от загрязнений согласно EN 60664-3 | Да; Защита типа 1 | |||||||||||||||||||||||||||||||||||||||||||
| способ проверки покрытия согласно MIL-I-46058C | Да; На протяжении срока службы возможно изменение цвета покрытия | |||||||||||||||||||||||||||||||||||||||||||
| соответствие изделия покрытия Изоляционные компаунды для защиты печатных плат. Параметры и методы испытаний согласно IPC-CC-830A | Да; Conformal Coating, класс А | |||||||||||||||||||||||||||||||||||||||||||
| способ подключения | ||||||||||||||||||||||||||||||||||||||||||||
| исполнение электрического соединения | винтовой зажим | |||||||||||||||||||||||||||||||||||||||||||
| ● на входе | +: 1 винтовой зажим для 0,5 ... 10 мм² | |||||||||||||||||||||||||||||||||||||||||||
| ● на выходе | -: 1 винтовой зажим для 0,5 ... 10 мм² | |||||||||||||||||||||||||||||||||||||||||||
| ● для аккумуляторного блока | <kein Wert> | |||||||||||||||||||||||||||||||||||||||||||
| ● для кабеля данных | <kein Wert> | |||||||||||||||||||||||||||||||||||||||||||
| ● для вспомогательных контактов | <kein Wert> | |||||||||||||||||||||||||||||||||||||||||||
| ● для сигнального контакта | <kein Wert> | |||||||||||||||||||||||||||||||||||||||||||
| ● для цепи оперативного тока и сообщений о состоянии | <kein Wert> | |||||||||||||||||||||||||||||||||||||||||||
| пригодность к взаимодействию модульная система | <kein Wert> | |||||||||||||||||||||||||||||||||||||||||||
| вид соединения с системными компонентами | <kein Wert> | |||||||||||||||||||||||||||||||||||||||||||
| число модулей расширения макс. | <kein Wert> | |||||||||||||||||||||||||||||||||||||||||||
| механические характеристики | ||||||||||||||||||||||||||||||||||||||||||||
| ширина × высота × глубина корпуса | 70 × 125 × 121 mm | |||||||||||||||||||||||||||||||||||||||||||
| монтажная ширина × монтажная высота | 70 mm × 225 mm | |||||||||||||||||||||||||||||||||||||||||||
| необходимое расстояние | ||||||||||||||||||||||||||||||||||||||||||||
| ● вверху | 50 mm | |||||||||||||||||||||||||||||||||||||||||||
| ● внизу | 50 mm | |||||||||||||||||||||||||||||||||||||||||||
| ● слева | 0 mm | |||||||||||||||||||||||||||||||||||||||||||
| ● справа | 0 mm | |||||||||||||||||||||||||||||||||||||||||||
| вид креплений | защёлкивается на профильной шине EN 60715 35x7,5/15 | |||||||||||||||||||||||||||||||||||||||||||
| ● монтаж на DIN-рейку | Да | |||||||||||||||||||||||||||||||||||||||||||
| ● монтаж на профильной шине для S7 | Нет | |||||||||||||||||||||||||||||||||||||||||||
| ● настенный монтаж | Нет | |||||||||||||||||||||||||||||||||||||||||||
| секционируемый корпус | Да | |||||||||||||||||||||||||||||||||||||||||||
| масса нетто | 1,2 kg | |||||||||||||||||||||||||||||||||||||||||||
| принадлежности | ||||||||||||||||||||||||||||||||||||||||||||
| электрические принадлежности | <kein Wert> | |||||||||||||||||||||||||||||||||||||||||||
| механические принадлежности | <kein Wert> | |||||||||||||||||||||||||||||||||||||||||||
| дополнительная информация веб-ссылки | ||||||||||||||||||||||||||||||||||||||||||||
| интернет-ссылка | ||||||||||||||||||||||||||||||||||||||||||||
| ● на веб-сайт: Industry Mall | https://mall.industry.siemens.com | |||||||||||||||||||||||||||||||||||||||||||
| ● на веб-страницу: ассистент выбора TIA Selection Tool | <kein Wert> | |||||||||||||||||||||||||||||||||||||||||||
| ● на веб-страницу: источники питания | <kein Wert> | |||||||||||||||||||||||||||||||||||||||||||
| ● на веб-сайт: менеджер скачивания CAx | <kein Wert> | |||||||||||||||||||||||||||||||||||||||||||
| ● на веб-сайт: Industry Online Support | https://support.industry.siemens.com | |||||||||||||||||||||||||||||||||||||||||||
| идентификационная ссылка | <kein Wert>; <kein Wert> | |||||||||||||||||||||||||||||||||||||||||||
| дополнительные сведения | ||||||||||||||||||||||||||||||||||||||||||||
| прочие указания | Технические характеристики соответствуют при номинальных значениях входного напряжения и окружающей температуры +25 °C (при отсутствии иных указаний) | |||||||||||||||||||||||||||||||||||||||||||
| сведения о безопасности | ||||||||||||||||||||||||||||||||||||||||||||
| информация о безопасности | Siemens предоставляет продукты и решения для обеспечения промышленной кибербезопасности при эксплуатации производственных комплексов, систем, оборудования и сетей. Для защиты производственных комплексов, систем, оборудования и сетей от киберугроз необходимо внедрение и поддержка комплексной высокотехнологичной модели промышленной кибербезопасности. Продукты и решения Siemens являются одним из компонентов такой модели. Клиенты отвечают за предотвращение несанкционированного доступа к их производственным комплексам, системам, оборудованию и сетям. Подключение таких систем, оборудования и их компонентов к корпоративной сети или сети Интернет должен быть организован только если такой доступ необходим и с применением соответствующих локальных мер безопасности (например, использование брандмауэров и/или деление сети на подсети). Для получения дополнительных сведений о возможных мерах промышленной кибербезопасности см. www.siemens.com/cybersecurity-industry. Продукты и решения Siemens постоянно совершенствуются дляобеспечения максимальной степени безопасности. Siemens настоятельно рекомендует выполнять обновления сразу после их выпуска и всегда использовать самые последние версии продуктов. Использование неподдерживаемых версий продуктов и неприменение последних обновлений повышает риск киберугроз для клиента. Для получения сведений об обновлениях продуктов, подпишитесь на RSS-канал Siemens по промышленной кибербезопасности: https://www.siemens.com/cert. (V4.7) | |||||||||||||||||||||||||||||||||||||||||||
| Классификации | ||||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||||
| Разрешения Сертификаты | ||||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||||
| последнее изменение: | 22.03.2026 | |||||||||||||||||||||||||||||||||||||||||||
|
Дата
23.03.2026 |
Возможны изменения.
© Copyright Siemens 2026 |
|||||||||||||||||||||||||||||||||||||||||||
Все самое свежее о семинарах, обучениях, web-тренингах и новостях из мира АСУТП
Не допускается полное или частичное копирование материалов данного сайта без письменного разрешения владельца. Данный сайт использует технологию cookie. Оставаясь на сайте Вы подтверждаете свое согласие с использованием cookie. Правовая информация: Согласие пользователя на обработку персональных данных, Политика конфиденциальности и обработки персональных данных. На сайте указаны розничные цены без НДС. Для получения скидки обращайтесь в отдел продаж.
© ПРОМЭНЕРГО АВТОМАТИКА, 2001—2026. Все права защищены законодательством РФ.
Адрес офиса: Москва, ул. Скотопрогонная, д. 27/26, строение 1
{{ quickBuyNote }}
