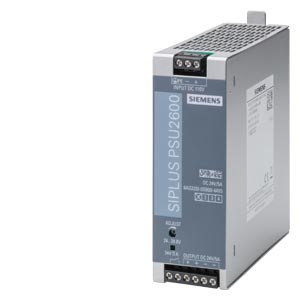

Siemens 6AG2333-0SB00-4AY0 ситема автоматизации

Name: Siemens 6AG2333-0SB00-4AY0 ситема автоматизации
Brand: Siemens
Price: 45191 RUB
Availability: InStock

SIPLUS PSU2600 24 V/5 A TX Rail, для применения на ж/д, рабочая температура -40 .. . +70°C, с конформным покрытием . Cтабилизированный блок питания. Вход: =110 В Выход: =24 В/5 A

Купить 6AG23330SB004AY0 в один клик

mdi-cart-outline В корзину

mdi-warehouse Привезем на склад за 12 дней

mdi-cash-multiple 45191 руб.

Технические характеристики 6AG23330SB004AY0

SIPLUS PS PSU2600 24V5A TX RAIL

SIPLUS PSU2600 24 V/5 A TX Rail, для применения на ж/д, рабочая температура -40 .. . +70°C, с конформным покрытием . Cтабилизированный блок питания. Вход: =110 В Выход: =24 В/5 A

страница с обзором технических характеристик изделия

https://i.siemens.com/1P6AG2333-0SB00-4AY0

вход

вид сети "нтернет" на базе электросети

Стабилизированное напряжение

напряжение питания при постоянном токе

110 V

входное напряжение при постоянном токе

77 ... 154 V

широкодиапазонный вход

Да

время автономной работы при ном. значении выходного тока при отказе сети мин.

20 ms

условия эксплуатации буферизации отключения сети

при Ue = 110В

входной ток

● при ном. значении входного напряжения 110 В

1,2 A

ограничение тока тока включения при 25 °C макс.

25 A

исполнение устройства защиты

внутри

исполнение устройства защиты в сетевом проводе

не требуются. Защита предохранителями от батарей 6 А С возможна

выход

форма характеристики напряжения на выходе

регулируемое постоянное напряжение без потенциала

выходное напряжение при постоянном токе ном. значение

24 V

выходное напряжение

● на выходе 1 при постоянном токе ном. значение

24 V

выходное напряжение регулируется

Да; с помощью потенциометра

регулируемое выходное напряжение

24 ... 28,8 V; макс. 120 Вт

суммарный относительный допуск напряжения

3 %

относительная точность регулирования выходного напряжения

● при медленных отклонениях входного напряжения

0,1 %

● при медленных отклонениях омической нагрузки

0,2 %

остаточная пульсация

● макс.

50 mV

пик напряжения

● макс.

200 mV

исполнение индикатора для штатного режима работы

Светодиод зеленый для 24 В O.K.

вид сигнала на выходе

Контакт реле (замыкающий контакт, нагрузочная способность контакта 60 В постоянного тока/0,3 A) для 24 В O.K.

характеристика выходного напряжения при включении

без отклонения напряжения Ua (плавное включение)

время задержки срабатывания макс.

1,5 s

время нарастания напряжения выходного напряжения

● макс.

500 ms

выходной ток

● ном. значение

5 A

● расчетный диапазон

0 ... 5 A; 5 A до +60 °C; 4 A до +70 °C

отдаваемая активная мощность типичный

120 W

постоянный ток перегрузки

● при коротком замыкании в режиме разгона типичный

6 A

параллельное соединение оборудования

Нет

КПД

КПД [%]

87 %

мощность потерь [Вт]

● при ном. значении выходного напряжения при ном. значении выходного тока типичный

17,5 W

● на холостом ходу макс.

1 W

регулирование

относительная точность регулирования выходного напряжения при быстрых колебаниях входного напряжения на +/- 15 % типичный

0,1 %

относительная точность регулирования выходного напряжения при скачке омической нагрузки 50/100/50 % типичный

1 %

время регулирования

● при скачке нагрузки с 50 % до 100 % типичный

0,2 ms

● при скачке нагрузки с 100 % до 50 % типичный

0,2 ms

относительная точность регулирования выходного напряжения при скачке омической нагрузки 10/90/10 % типичный

2 %

время регулирования

● при скачке нагрузки с 10 % до 90 % типичный

0,2 ms

● при скачке нагрузки с 90 % до 10 % типичный

0,2 ms

● макс.

10 ms

защита и контроль

исполнение защиты от перенапряжений

< 32 B

характеристика выхода устойчивый к коротким замыканиям

Да

исполнение защиты от коротких замыканий

Отключение и периодические попытки запуска

● типичный

6 A

установившийся ток короткого замыкания действующее значение

● типичный

6 A

безопасность

гальваническая развязка между входом и выходом

Да

гальваническая развязка

выходное напряжение: SELV, ES1 (IEC 62368-1), DVC As (IEC 61204-7)

класс защиты оборудования

класс I

ток утечки

● макс.

3,5 mA

● типичный

1,1 mA

степень защиты IP

IP20

ЭМС

стандарт

● для излучения помех

EN 50121-3-2

● для помехоустойчивости

EN 50121-3-2

нормы, спецификации, допуски

сертификат соответствия

● маркировка CE

Да

нормы, спецификации, допуски Прочие

сертификат соответствия

● применение на железнодорожном транспорте согласно EN 50121-3-2

Да; ЭМС для железнодорожного транспорта

● применение на железнодорожном транспорте согласно EN 50124-1

Да; Железнодорожный транспорт - категория перенапряжения OV2; степень загрязнения PD2

● применение на железнодорожном транспорте согласно EN 50125-1

Да; Железнодорожный транспорт - см. условия окружающей среды

● применение на железнодорожном транспорте согласно EN 50155

Да; Железнодорожный транспорт - температурный класс OT4/ST1/ST2 макс. 4А, горизонтальный монтаж, класс прерываний S3, класс переключений C1

● применение на железнодорожном транспорте согласно EN 61373

Да; Железнодорожный транспорт - вибрация и удары категория 1, класс А/В

● противопожарная защита согласно EN 45545-2

Да; Железнодорожный транспорт - информация по запросу

окружающие условия

окружающая температура

● при горизонтальном монтажном положении при эксплуатации

-40 ... +70 °C; +85°C для 10 мин. (OT4/ST1/ST2 по EN 50155 при макс. 4A)

● при транспортировке

-40 ... +85 °C

● при хранении

-40 ... +85 °C

высота над уровнем моря при высоте над уровнем моря макс.

5 000 m

окруж. условия относительно окружающей температуры - атмосферного давления - высоты над уровнем моря

При эксплуатации на высоте над уровнем моря 2000 - 5000 м: Снижение номинальных значений выходной мощности -7,5 %/1000 м или понижение температуры окружающей среды на 5 K/1000 м

исполнение покрытия для электронных устройств, применяемых на железнодорожном транспорте согласно EN 50155

Да; Защитное покрытие класса PC2 согласно EN 50155:2017

способ подключения

исполнение электрического соединения

винтовой зажим

● на входе

вход, выход и земля: по 1 винтовому зажиму для 0,2 ... 2,5 мм² одно-/тонкопроволочный

● на выходе

+, -: по 2 винтовых зажима для 0,2 ... 2,5 мм²

● для вспомогательных контактов

13, 14 (сигнал оповещения): по 1 винтовому зажиму для 0,05 ... 2,5 мм²

механические характеристики

ширина × высота × глубина корпуса

42 × 125 × 125 mm

монтажная ширина × монтажная высота

42 mm × 225 mm

необходимое расстояние

● вверху

50 mm

● внизу

50 mm

● слева

0 mm

● справа

0 mm

вид креплений

защёлкивается на профильной шине EN 60715 35x7,5/15

● монтаж на DIN-рейку

Да

● монтаж на профильной шине для S7

Нет

● настенный монтаж

Нет

секционируемый корпус

Да

масса нетто

0,6 kg

дополнительная информация веб-ссылки

интернет-ссылка

● на веб-сайт: Industry Online Support

https://support.industry.siemens.com

дополнительные сведения

прочие указания

Технические характеристики соответствуют при номинальных значениях входного напряжения и окружающей температуры +25 °C (при отсутствии иных указаний)

сведения о безопасности

информация о безопасности

Siemens предоставляет продукты и решения для обеспечения промышленной кибербезопасности при эксплуатации производственных комплексов, систем, оборудования и сетей. Для защиты производственных комплексов, систем, оборудования и сетей от киберугроз необходимо внедрение и поддержка комплексной высокотехнологичной модели промышленной кибербезопасности. Продукты и решения Siemens являются одним из компонентов такой модели. Клиенты отвечают за предотвращение несанкционированного доступа к их производственным комплексам, системам, оборудованию и сетям. Подключение таких систем, оборудования и их компонентов к корпоративной сети или сети Интернет должен быть организован только если такой доступ необходим и с применением соответствующих локальных мер безопасности (например, использование брандмауэров и/или деление сети на подсети). Для получения дополнительных сведений о возможных мерах промышленной кибербезопасности см. www.siemens.com/cybersecurity-industry. Продукты и решения Siemens постоянно совершенствуются дляобеспечения максимальной степени безопасности. Siemens настоятельно рекомендует выполнять обновления сразу после их выпуска и всегда использовать самые последние версии продуктов. Использование неподдерживаемых версий продуктов и неприменение последних обновлений повышает риск киберугроз для клиента. Для получения сведений об обновлениях продуктов, подпишитесь на RSS-канал Siemens по промышленной кибербезопасности: https://www.siemens.com/cert. (V4.7)

Классификации

	Версия	Классификация
eClass	14	27-04-07-01
eClass	12	27-04-07-01
eClass	9.1	27-04-07-01
eClass	9	27-04-07-01
eClass	8	27-04-90-02
eClass	7.1	27-04-90-02
eClass	6	27-04-90-02
ETIM	10	EC002540
ETIM	9	EC002540
ETIM	8	EC002540
ETIM	7	EC002540
IDEA	4	4130
UNSPSC	15	39-12-10-04
