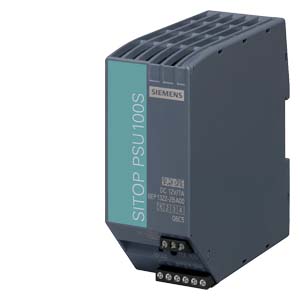

SITOP PSU100S 12 V/5 A, СТАБИЛИЗИРОВАННЫЙ БЛОК ПИТАНИЯ, ВХОД: ~120/230 В, ВЫХОД: =12 В/7 A
Таблица выбора источников питания 6EP13222BA00
Подробнее о блоках питания серии SITOP
Технические характеристики 6EP13222BA00
| | SITOP PSU100S 12 V/7 A | |
| SITOP PSU100S 12 B/7 A РЕГУЛИРУЕМЫЙ БЛОК ЭЛЕКТРОПИТАНИЯ ВХОД: AC 120/230 В ВЫХОД: DC 12 В/7 А | ||
| Вход | ||
| Вход | 1-фазный переменный ток | |
| Напряжение питания | ||
| 1 при переменном токе | ||
| 2 при переменном токе | ||
| 1 при переменном токе номинальное значение | 120 V | |
| 2 при переменном токе номинальное значение | 230 V | |
| при постоянном токе | ||
| Номинальная величина напряжения Ue ном. | ||
| Диапазон напряжения при переменном токе | ||
| Примечание | Автоматическое переключение диапазона | |
| Входное напряжение | ||
| 1 при переменном токе | 85 ... 132 V | |
| 2 при переменном токе | 170 ... 264 V | |
| при постоянном токе | ||
| Вход c широким диапазоном возможностей | нет | |
| Устойчивость к перенапряжению | 2,3 x Ue ном, 1,3 мс | |
| Резервное питние при исчезновении напряжения сети при номинальном Ia, мин. | 20 ms; при Ue = 93/187 В | |
| Номинальная частота сети 1 | 50 Hz | |
| Номинальная частота сети 2 | 60 Hz | |
| Диапазон частоты сети | 47 ... 63 Hz | |
| Входной ток | ||
| при номинальном значении входного напряжения 100 В | ||
| при номинальном значении входного напряжения 120 В | 1,73 A | |
| при номинальном значении входного напряжения 230 В | 0,99 A | |
| при номинальном значении входного напряжения 240 В | ||
| при номинальном значении входного напряжения 24 В | ||
| при номинальном значении входного напряжения 48 В | ||
| при номинальном значении входного напряжения 110 В | ||
| при номинальном значении входного напряжения 220 В | ||
| при номинальном значении входного напряжения 400 В | ||
| при номинальном значении входного напряжения 420 В | ||
| при номинальном значении входного напряжения 500 В | ||
| при постоянном токе при номинальном значении входного напряжения 600 В | ||
| Ограничение пускового тока (+ 25 °C), макс. | 45 A | |
| длительность ограничения тока включения при 25 °C | ||
| типовое | ||
| максимальное | ||
| It, макс. | ||
| Встроенный предохранитель при входе | T 3,15 A/250 В (недоступно) | |
| Защита предохранителями в сетевой подводке (IEC 898) | рекомендованный LS-переключатель: с 6 A характеристика C | |
| Выход | ||
| Выход | регулируемое постоянное напряжение без потенциала | |
| Количество выходов | ||
| Номинальное значение напряжения Ua Nenn DC | 12 V | |
| Выходное напряжение | ||
| на выходе 1 при постоянном токе номинальное значение | ||
| на выходе 2 при постоянном токе номинальное значение | ||
| на выходе 3 при постоянном токе номинальное значение | ||
| на выходе 4 при постоянном токе номинальное значение | ||
| Общий допуск, статический ± | 3 % | |
| сетевое статическое регулирование, ок. | 0,1 % | |
| регулирование статической нагрузки, ок. | 1 % | |
| Присоединение к линии датчиков регулирование напряжения в зависимости от кабеля, макс. | ||
| Остаточная пульсация пиков амплитуды, макс. | 150 mV | |
| Остаточная пульсация пиков амплитуды, тип. | 20 mV | |
| Пики амплитуды, макс. (ширина полосы пропускания ок. 20 МГц) | 240 mV | |
| Пики амплитуды, тип. (ширина полосы пропускания ок. 20 МГц) | 100 mV | |
| Wertebereich | 11,5 ... 15,5 V | |
| Функция продукта выходное напряжение можно регулировать | да | |
| Настройка выходного напряжения | с помощью потенциометра | |
| Индикаторное табло | Светодиод зелёный для 12 В O.K. | |
| Сигнализация | Контакт реле (замыкающий контакт, нагрузочная способность контакта 60 В постоянного тока/0,3 A) для 12 В O.K. | |
| Режим включения/отключения | отклонение напряжения Ua < 3 % | |
| Задержка запуска максимальная | 0,3 s | |
| Включение выходов | ||
| Повышение напряжения, тип. | 10 ms | |
| время нарастания напряжения выходного напряжения максимальное | ||
| Номинальная величина тока Ia ном. | 7 A | |
| мин. | ||
| макс. | ||
| Выходной ток | ||
| на выход | ||
| на выходе 1 номинальное значение | ||
| на выходе 2 номинальное значение | ||
| на выходе 3 номинальное значение | ||
| на выходе 4 номинальное значение | ||
| Диапазон тока | 0 ... 7 A | |
| примечание | +50 ... +70 °C: снижение номинальных значений 0,75%/K | |
| отдаваемая активная мощность типовое | 84 W | |
| кратковременный ток перегрузки | ||
| при коротком замыкании во время разгона типовое | 25 A | |
| при коротком замыкании во время эксплуатации типовое | 25 A | |
| примечание | ||
| длительность перегрузочной способности тока перегрузки | ||
| при коротком замыкании во время разгона | 800 ms | |
| при коротком замыкании во время эксплуатации | 800 ms | |
| постоянный ток перегрузки | ||
| при коротком замыкании во время разгона типовое | ||
| при коротком замыкании во время эксплуатации типовое | ||
| Характеристики продукта параллельное включение выходов | ||
| Пригодность для параллельной работы для повышения мощности | да | |
| Число параллельно подключаемых устройств для повышения мощности, штук | 2 | |
| Коэффициент полезного действия | ||
| Коэффициент полезного действия при номинальном Ua, номинальное Ia, ок. | 84 % | |
| Потеря мощности при номинальном Ua, номинальное Ia, ок. | 15 W | |
| Мощность потерь [Вт] при холостом ходе максимальное | ||
| Регулирование | ||
| Регулирование сети дин. (номинальное Ue ±15 %), макс. | ||
| Регулирование нагрузки дин. (импульс тока Ia: 50/100/50 %), Ua ± тип. | ||
| Время регулирования скачка нагрузки с 50 до 100 %, тип. | ||
| Время регулирования скачка нагрузки с 100 до 50 %, тип. | ||
| Регулирование нагрузки дин. (Ia: 10/90/10 %), Ua ± тип. | 5 % | |
| Время регулирования скачка нагрузки с 10 до 90 %, тип. | 1 ms | |
| Время регулирования скачка нагрузки с 90 до 10 %, тип. | 1 ms | |
| время регулирования максимальное | ||
| Защита и контроль | ||
| Защита от перегрузок на выходе | < 20 V | |
| Ограничение тока | 7 ... 8,8 A | |
| Ограничение тока, тип. | ||
| Ограничение тока | ||
| Характеристика выхода с защитой от коротких замыканий | да | |
| Защита от короткого замыкания | Характеристика при постоянном токе | |
| Порог чувствительности отключения при перегрузке | ||
| Тип настройки порога чувствительности | ||
| Характеристика электронного отключения при перегрузке | ||
| Характеристика режима постоянного тока | ||
| Сброс | ||
| Удалённый сброс | ||
| установившийся ток короткого замыкания эффективное значение | ||
| максимальное | ||
| типовое | 8,8 A | |
| Перегрузочная способность для тока перегрузки при нормальном режиме эксплуатации | допускает перегрузку до 150 % номинального тока Ia до 5 с/мин | |
| Индикатор перегрузок/короткого замыкания | - | |
| Интерфейсы | ||
| Спецификация/интерфейс | ||
| Безопасность | ||
| Разделение потенциалов первичное/вторичное | да | |
| Разделение потенциалов | выходное напряжение SELV Ua по EN 60950-1 и EN 50178 | |
| Класс защиты | класс I | |
| рабочий ток | ||
| максимальное | 3,5 mA | |
| типовое | 0,4 mA | |
| Маркировка CE | да | |
| Допуск UL/cUL (CSA) | cULus-Listed (UL 508, CSA C22.2 No. 107.1), File E197259, cCSAus (CSA C22.2 No. 60950-1, UL 60950-1, UL 1604) | |
| Взрывозащита | IECEx Ex nA nC IIC T4 Gc; ATEX (EX) II 3G Ex nA nC IIC T4 Gc; cCSAus (CSA C22.2 No. 213-M1987, ANSI/ISA-12.12.01-2007) Class I, Div. 2, Group ABCD, T4 | |
| разрешение FM | - | |
| Допуск CB | да | |
| Разработка в судостроении | GL | |
| Класс защиты (EN 60529) | IP20 | |
| Электромагнитная совместимость | ||
| Излучение помех (эмиссия) | EN 55022 класс B | |
| Ограничение гармоник | EN 61000-3-2 | |
| Помехоустойчивость (иммунитет) | EN 61000-6-2 | |
| Технические данные | ||
| Температура окружающей среды | ||
| во время эксплуатации | -25 ... +70 °C | |
| — примечание | при естественной конвекции (естественная конвекция) | |
| во время транспортировки | -40 ... +85 °C | |
| во время хранения | -40 ... +85 °C | |
| Класс влагозащиты согласно EN 60721 | Климатический класс 3K3, без конденсации | |
| условия окружающей среды относительно температуры окружающей среды-давления воздуха-высоты монтажа | ||
| Относительная влажность воздуха с выпадением росы максимальное | ||
| Сопротивляемость по отношению к биологически активным веществам совместимость по EN 60721-3-3 | ||
| Сопротивляемость по отношению к химически активным веществам совместимость по EN 60721-3-3 | ||
| Сопротивляемость по отношению к механически активным веществам совместимость по EN 60721-3-3 | ||
| Механика | ||
| Техника электропитания | винтовой зажим | |
| Подключения | ||
| вход сети | L, N, PE: по 1 винтовому зажиму для 0,5 ... 2,5 мм одно-/тонкопроволочный | |
| выход | +, -: по 2 винтовых зажима для 0,5 ... 2,5 мм | |
| вспомогательные контакты | Сигналы оповещения: 2 винтовых зажима для 0,5 ... 2,5 мм | |
| Подключения сигнального контакта | 2 винтовых зажимов для 0,5 ... 2,5 мм | |
| Функция продукта | ||
| съемная клемма на входе | ||
| съемная клемма на выходе | ||
| Исполнение интерфейса для коммуникации | ||
| Пригодность к взаимодействию системный блок | ||
| Вид соединения с системными компонентами | ||
| Ширина корпуса | 50 mm | |
| Высота корпуса | 125 mm | |
| Глубина корпуса | 120 mm | |
| соблюдаемое расстояние | ||
| вверху | 50 mm | |
| внизу | 50 mm | |
| слева | 0 mm | |
| справа | 0 mm | |
| Вес, ок. | 0,5 kg | |
| Характеристики продукта корпуса секционируемый корпус | да | |
| Установка | защёлкивается на профильной шине EN 60715 35x7,5/15 | |
| электрические принадлежности | ||
| Механическая деталь | ||
| Среднее время между отказами (MTBF) при 40 °C | 1 998 441 h | |
| прочие указания | Технические характеристики соответствуют при номинальных значениях входного напряжения и окружающей температуры +25 °C (при отсутствии иных указаний) | |
