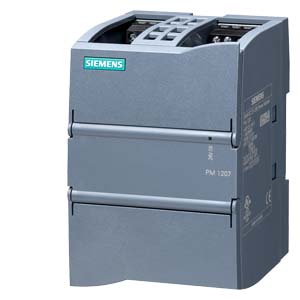

Siemens 6EP1332-1SH71 ситема автоматизации

Name: Siemens 6EP1332-1SH71 ситема автоматизации
Brand: Siemens
Price: 9800 RUB
Availability: InStock

SIMATIC S7-1200, БЛОК ПИТАНИЯ PM1207, СТАБИЛИЗИРОВАННЫЙ БЛОК ПИТАНИЯ, ВХОД: ~120/230 В, ВЫХОД: =24 В/2,5 A

Купить 6EP13321SH71 в один клик

mdi-cart-outline В корзину

mdi-warehouse Наличие: под заказ

mdi-cash-multiple 9800 руб.

Технические характеристики 6EP13321SH71

SIMATIC PM 1207/1AC/24VDC/2.5A

SIMATIC S7-1200, модуль питания PM1207, стабилизированный блок питания, вход: ~120/230 В, выход: =24 В/2,5 A

страница с обзором технических характеристик изделия

https://i.siemens.com/1P6EP1332-1SH71

вход

вид сети "нтернет" на базе электросети

1-фазный переменный ток

напряжение питания при переменном токе

Автоматическое переключение диапазона

напряжение питания

120 V/230 V

входное напряжение 1 при переменном токе

85 ... 132 V

входное напряжение 2 при переменном токе

176 ... 264 V

широкодиапазонный вход

Нет

перегрузочная способность по перенапряжению

2,3 x Ue ном, 1,3 мс

время автономной работы при ном. значении выходного тока при отказе сети мин.

20 ms

условия эксплуатации буферизации отключения сети

при Ue = 93/187 В

частота сети

50/60 Hz

частота сети

47 ... 63 Hz

входной ток

● при ном. значении входного напряжения 120 В

1,2 A

● при ном. значении входного напряжения 230 В

0,67 A

ограничение тока тока включения при 25 °C макс.

13 A

длительность ограничения тока включения при 25 °C

● макс.

3 ms

значение I2t макс.

0,5 A²·s

исполнение устройства защиты

T 3,15 A/250 В (недоступно)

исполнение устройства защиты в сетевом проводе

рекомендованный LS-переключатель: 16 A характеристика B или 10 A характеристика C

выход

форма характеристики напряжения на выходе

регулируемое постоянное напряжение без потенциала

выходное напряжение при постоянном токе ном. значение

24 V

выходное напряжение

● на выходе 1 при постоянном токе ном. значение

24 V

выходное напряжение регулируется

Нет; -

суммарный относительный допуск напряжения

3 %

относительная точность регулирования выходного напряжения

● при медленных отклонениях входного напряжения

0,1 %

● при медленных отклонениях омической нагрузки

0,2 %

остаточная пульсация

● макс.

150 mV

пик напряжения

● макс.

240 mV

исполнение индикатора для штатного режима работы

Светодиод зеленый для 24 В O.K.

характеристика выходного напряжения при включении

без отклонения напряжения Ua (плавное включение)

время задержки срабатывания макс.

6 s; 2 с при 230 В, 6 с при 120 В

время нарастания напряжения выходного напряжения

● типичный

10 ms

выходной ток

● ном. значение

2,5 A

● расчетный диапазон

0 ... 2,5 A

отдаваемая активная мощность типичный

60 W

кратковременный ток перегрузки

● при коротком замыкании в режиме разгона типичный

6 A

● при коротком замыкании в рабочем режиме типичный

6 A

допустимая длительность макс. тока

● при коротком замыкании в режиме разгона

100 ms

● при коротком замыкании в рабочем режиме

100 ms

параллельное соединение оборудования

Да

число параллельно подключенных устройств для увеличения мощности

КПД

КПД [%]

83 %

мощность потерь [Вт]

● при ном. значении выходного напряжения при ном. значении выходного тока типичный

12 W

регулирование

относительная точность регулирования выходного напряжения при быстрых колебаниях входного напряжения на +/- 15 % типичный

0,3 %

относительная точность регулирования выходного напряжения при скачке омической нагрузки 50/100/50 % типичный

3 %

время регулирования

● при скачке нагрузки с 50 % до 100 % типичный

5 ms

● при скачке нагрузки с 100 % до 50 % типичный

5 ms

время регулирования

● макс.

5 ms

защита и контроль

исполнение защиты от перенапряжений

< 33 В

характеристика выхода устойчивый к коротким замыканиям

Да

исполнение защиты от коротких замыканий

Характеристика при постоянном токе

● типичный

2,65 A

установившийся ток короткого замыкания действующее значение

● типичный

2,7 A

безопасность

гальваническая развязка между входом и выходом

Да

гальваническая развязка

выходное напряжение: SELV, ES1 (IEC 62368-1), DVC As (IEC 61204-7)

класс защиты оборудования

класс I

ток утечки

● макс.

3,5 mA

степень защиты IP

IP20

ЭМС

стандарт

● для излучения помех

EN 55022 класс B

● для ограничения сетевых гармоник

не соответствует

● для помехоустойчивости

EN 61000-6-2

нормы, спецификации, допуски

сертификат соответствия

● маркировка CE

Да

● допуск UL

Да; cULus-Listed (UL 508, CSA C22.2 No. 107.1), File E197259; cURus-Recognized (UL 60950-1, CSA C22.2 No. 60950-1) File E151273

● маркировка UKCA

Да

● допуск EAC

Да

● NEC Class 2

Да; согласно UL1310, File E151273

вид сертификации

● сертификат CB

Да

среднее время между отказами (MTBF) при 40 °C

1 492 537 h

нормы, спецификации, допуски опасные окружающие условия

сертификат соответствия

● МЭК Ex

Да; IECEx Ex nA nC IIC T4 Gc

● ATEX

Да; ATEX (EX) II 3G Ex ec nC IIC T4 Gc

● допуск ULhazloc

Да

● UKEX

Да

● CCC для взрывоопасных зон согласно стандарту GB

Да

● допуск FM

Да; Class I, Div. 2, Group ABCD, T4

нормы, спецификации, допуски классификация судов

допуск для судостроения

Да

общество классификации судов

● American Bureau of Shipping Europe Ltd. (ABS)

Да

● Bureau Veritas (BV)

Да

● Det Norske Veritas (DNV)

Да

● Регистр судоходства Ллойда (LRS)

Да

● Nippon Kaiji Kyokai (NK)

Да

нормы, спецификации, допуски экологический сертификат изделия

потенциал парникового эффекта [CO2 eq]

● всего

334,2 kg

● в процессе производства

5,7 kg

● при эксплуатации

328,2 kg

● по истечении срока службы

0,21 kg

окружающие условия

окружающая температура

● при эксплуатации

0 ... 60 °C; при естественной конвекции (естественная конвекция)

● при транспортировке

-40 ... +85 °C

● при хранении

-40 ... +85 °C

экологическая категория согласно МЭК 60721

Климатический класс 3K3, 5 ... 95% без конденсации

способ подключения

исполнение электрического соединения

винтовой зажим

● на входе

L, N, PE: по 1 винтовому зажиму для 0,5 ... 2,5 мм²

● на выходе

L+, M: по 2 винтовых зажима для 0,5 ... 2,5 мм²

● для вспомогательных контактов

механические характеристики

ширина × высота × глубина корпуса

70 × 100 × 75 mm

монтажная ширина × монтажная высота

70 mm × 140 mm

необходимое расстояние

● вверху

20 mm

● внизу

20 mm

● слева

0 mm

● справа

0 mm

вид креплений

защёлкивается на профильной шине EN 60715 35x7,5/15, настенный монтаж

● монтаж на DIN-рейку

Да

● монтаж на профильной шине для S7

Нет

● настенный монтаж

Да

секционируемый корпус

Да

масса нетто

0,3 kg

дополнительная информация веб-ссылки

интернет-ссылка

● на веб-страницу: ассистент выбора TIA Selection Tool

https://www.siemens.com/tstcloud

● на веб-страницу: источники питания

https://siemens.com/sitop

● на веб-сайт: менеджер скачивания CAx

https://siemens.com/cax

● на веб-сайт: Industry Online Support

https://support.industry.siemens.com

дополнительные сведения

прочие указания

Технические характеристики соответствуют при номинальных значениях входного напряжения и окружающей температуры +25 °C (при отсутствии иных указаний)

сведения о безопасности

информация о безопасности

Siemens предоставляет продукты и решения для обеспечения промышленной кибербезопасности при эксплуатации производственных комплексов, систем, оборудования и сетей. Для защиты производственных комплексов, систем, оборудования и сетей от киберугроз необходимо внедрение и поддержка комплексной высокотехнологичной модели промышленной кибербезопасности. Продукты и решения Siemens являются одним из компонентов такой модели. Клиенты отвечают за предотвращение несанкционированного доступа к их производственным комплексам, системам, оборудованию и сетям. Подключение таких систем, оборудования и их компонентов к корпоративной сети или сети Интернет должен быть организован только если такой доступ необходим и с применением соответствующих локальных мер безопасности (например, использование брандмауэров и/или деление сети на подсети). Для получения дополнительных сведений о возможных мерах промышленной кибербезопасности см. www.siemens.com/cybersecurity-industry. Продукты и решения Siemens постоянно совершенствуются дляобеспечения максимальной степени безопасности. Siemens настоятельно рекомендует выполнять обновления сразу после их выпуска и всегда использовать самые последние версии продуктов. Использование неподдерживаемых версий продуктов и неприменение последних обновлений повышает риск киберугроз для клиента. Для получения сведений об обновлениях продуктов, подпишитесь на RSS-канал Siemens по промышленной кибербезопасности: https://www.siemens.com/cert. (V4.7)

Классификации

	Версия	Классификация
eClass	14	27-04-07-01
eClass	12	27-04-07-01
eClass	9.1	27-04-07-01
eClass	9	27-04-07-01
eClass	8	27-04-90-02
eClass	7.1	27-04-90-02
eClass	6	27-04-90-02
ETIM	10	EC002540
ETIM	9	EC002540
ETIM	8	EC002540
ETIM	7	EC002540
IDEA	4	4130
UNSPSC	15	39-12-10-04

Разрешения Сертификаты

экологический сертификат изделия

● потенциал парникового эффекта [CO2 eq] / в процессе производства

5.7 kg

● потенциал парникового эффекта [CO2 eq] / при эксплуатации

328.2 kg

● потенциал парникового эффекта [CO2 eq] / по истечении срока службы

0.21 kg

● потенциал парникового эффекта [CO2 eq] / всего

334.2 kg

Environment	General Product Approval
			Manufacturer Declaration	China RoHS
General Product Approval		For use in hazardous locations
			Miscellaneous	FM
For use in hazardous locations		Maritime application
CCC-Ex
Maritime application
	CCS (China Classification Society)	KR (Korean Register of Shipping)
