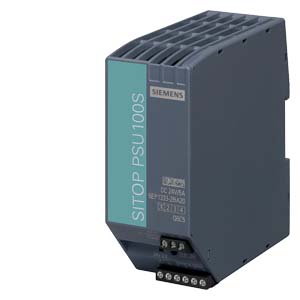

Siemens 6EP1333-2BA20 ситема автоматизации

Name: Siemens 6EP1333-2BA20 ситема автоматизации
Brand: Siemens
Price: 12805 RUB
Availability: InStock

SITOP PSU100S 24 V/5 A, СТАБИЛИЗИРОВАННЫЙ БЛОК ПИТАНИЯ, ВХОД: ~120/230 В, ВЫХОД: =24 В/5 A

Купить 6EP13332BA20 в один клик

mdi-cart-outline В корзину

mdi-warehouse Наличие: на складе: 4 шт.

mdi-cash-multiple 12805 руб.

Технические характеристики 6EP13332BA20

SITOP PSU100S/1AC/DC24B/5A

SITOP, стабилизированный блок питания PSU100S 24 V/5 A, вход: ~120/230 В, выход: =24 В/5 A

страница с обзором технических характеристик изделия

https://i.siemens.com/1P6EP1333-2BA20

вход

вид сети "нтернет" на базе электросети

1-фазный переменный ток

напряжение питания при переменном токе

Автоматическое переключение диапазона

напряжение питания

120 V/230 V

входное напряжение 1 при переменном токе

85 ... 132 V

входное напряжение 2 при переменном токе

170 ... 264 V

широкодиапазонный вход

Нет

перегрузочная способность по перенапряжению

2,3 x Ue ном, 1,3 мс

время автономной работы при ном. значении выходного тока при отказе сети мин.

20 ms

условия эксплуатации буферизации отключения сети

при Ue = 93/187 В

частота сети

50/60 Hz

частота сети

47 ... 63 Hz

входной ток

● при ном. значении входного напряжения 120 В

2,34 A

● при ном. значении входного напряжения 230 В

1,36 A

ограничение тока тока включения при 25 °C макс.

40 A

значение I2t макс.

1 A²·s

исполнение устройства защиты

T 3,15 A/250 В (недоступно)

исполнение устройства защиты в сетевом проводе

рекомендованный LS-переключатель: с 6 A характеристика C

выход

форма характеристики напряжения на выходе

регулируемое постоянное напряжение без потенциала

выходное напряжение при постоянном токе ном. значение

24 V

выходное напряжение

● на выходе 1 при постоянном токе ном. значение

24 V

выходное напряжение регулируется

Да; с помощью потенциометра

регулируемое выходное напряжение

22,8 ... 28 V

суммарный относительный допуск напряжения

3 %

относительная точность регулирования выходного напряжения

● при медленных отклонениях входного напряжения

0,1 %

● при медленных отклонениях омической нагрузки

1 %

остаточная пульсация

● макс.

150 mV

● типичный

30 mV

пик напряжения

● макс.

240 mV

● типичный

140 mV

исполнение индикатора для штатного режима работы

Светодиод зеленый для 24 В O.K.

вид сигнала на выходе

Контакт реле (замыкающий контакт, нагрузочная способность контакта 60 В постоянного тока/0,3 A) для 24 В O.K.

характеристика выходного напряжения при включении

отклонение напряжения Ua < 3 %

время задержки срабатывания макс.

0,3 s

время нарастания напряжения выходного напряжения

● типичный

15 ms

выходной ток

● ном. значение

5 A

● расчетный диапазон

0 ... 6 A; 6 A до +45 °C; +60 ... +70 °C: снижение номинальных значений 1,6%/K

отдаваемая активная мощность типичный

144 W

кратковременный ток перегрузки

● при коротком замыкании в режиме разгона типичный

18 A

● при коротком замыкании в рабочем режиме типичный

18 A

допустимая длительность макс. тока

● при коротком замыкании в режиме разгона

800 ms

● при коротком замыкании в рабочем режиме

800 ms

параллельное соединение оборудования

Да

число параллельно подключенных устройств для увеличения мощности

КПД

КПД [%]

88 %

мощность потерь [Вт]

● при ном. значении выходного напряжения при ном. значении выходного тока типичный

16 W

регулирование

относительная точность регулирования выходного напряжения при быстрых колебаниях входного напряжения на +/- 15 % типичный

0,3 %

относительная точность регулирования выходного напряжения при скачке омической нагрузки 10/90/10 % типичный

3 %

время регулирования

● при скачке нагрузки с 10 % до 90 % типичный

1 ms

● при скачке нагрузки с 90 % до 10 % типичный

1 ms

защита и контроль

исполнение защиты от перенапряжений

в случае внутренней ошибки Ua < 33 B

характеристика выхода устойчивый к коротким замыканиям

Да

исполнение защиты от коротких замыканий

Характеристика при постоянном токе

порог срабатывания при ограничении тока

6 ... 7,1 A

перегрузочная способность по току

● в штатном режиме

допускает перегрузку до 150 % номинального тока Ia до 5 с/мин

установившийся ток короткого замыкания действующее значение

● типичный

7,1 A

безопасность

гальваническая развязка между входом и выходом

Да

гальваническая развязка

выходное напряжение: SELV, ES1 (IEC 62368-1), DVC As (IEC 61204-7)

класс защиты оборудования

класс I

ток утечки

● макс.

3,5 mA

● типичный

0,4 mA

степень защиты IP

IP20

ЭМС

стандарт

● для излучения помех

EN 55022 класс B

● для ограничения сетевых гармоник

EN 61000-3-2

● для помехоустойчивости

EN 61000-6-2

нормы, спецификации, допуски

сертификат соответствия

● маркировка CE

Да

● допуск UL

Да; cULus-Listed (UL 508, CSA C22.2 No. 107.1), File E197259

● маркировка UKCA

Да

● допуск EAC

Да

● NEC Class 2

Нет

вид сертификации

● BIS

Да; R-41183539, R-41188271

● сертификат CB

Да

среднее время между отказами (MTBF) при 40 °C

1 998 441 h

нормы, спецификации, допуски опасные окружающие условия

сертификат соответствия

● МЭК Ex

Нет

● ATEX

Нет

● допуск ULhazloc

Нет

● допуск FM

Нет

нормы, спецификации, допуски классификация судов

допуск для судостроения

Да

общество классификации судов

● American Bureau of Shipping Europe Ltd. (ABS)

Нет

● Bureau Veritas (BV)

Да

● Det Norske Veritas (DNV)

Да

● Регистр судоходства Ллойда (LRS)

Нет

нормы, спецификации, допуски экологический сертификат изделия

экологический сертификат изделия

Да

потенциал парникового эффекта [CO2 eq]

● всего

447,2 kg

● в процессе производства

12,9 kg

● при эксплуатации

433,8 kg

● по истечении срока службы

0,37 kg

окружающие условия

окружающая температура

● при эксплуатации

-25 ... +70 °C; при естественной конвекции (естественная конвекция)

● при транспортировке

-40 ... +85 °C

● при хранении

-40 ... +85 °C

экологическая категория согласно МЭК 60721

Климатический класс 3K3, 5 ... 95% без конденсации

способ подключения

исполнение электрического соединения

винтовой зажим

● на входе

L, N, PE: по 1 винтовому зажиму для 0,5 ... 2,5 мм² одно-/тонкопроволочный

● на выходе

+, -: по 2 винтовых зажима для 0,5 ... 2,5 мм²

● для вспомогательных контактов

Сигналы оповещения: 2 винтовых зажима для 0,5 ... 2,5 мм²

● для сигнального контакта

2 винтовых зажимов для 0,5 ... 2,5 мм²

механические характеристики

ширина × высота × глубина корпуса

50 × 125 × 120 mm

монтажная ширина × монтажная высота

50 mm × 225 mm

необходимое расстояние

● вверху

50 mm

● внизу

50 mm

● слева

0 mm

● справа

0 mm

вид креплений

защёлкивается на профильной шине EN 60715 35x7,5/15

● монтаж на DIN-рейку

Да

● монтаж на профильной шине для S7

Нет

● настенный монтаж

Нет

секционируемый корпус

Да

масса нетто

0,5 kg

принадлежности

электрические принадлежности

Буферный модуль

механические принадлежности

Табличка маркировки прибора 20 мм × 7 мм, светло-бирюзовый 3RT1900-1SB20

дополнительная информация веб-ссылки

интернет-ссылка

● на веб-страницу: ассистент выбора TIA Selection Tool

https://www.siemens.com/tstcloud

● на веб-страницу: источники питания

https://siemens.com/sitop

● на веб-сайт: менеджер скачивания CAx

https://siemens.com/cax

● на веб-сайт: Industry Online Support

https://support.industry.siemens.com

дополнительные сведения

прочие указания

Технические характеристики соответствуют при номинальных значениях входного напряжения и окружающей температуры +25 °C (при отсутствии иных указаний)

сведения о безопасности

информация о безопасности

Siemens предоставляет продукты и решения для обеспечения промышленной кибербезопасности при эксплуатации производственных комплексов, систем, оборудования и сетей. Для защиты производственных комплексов, систем, оборудования и сетей от киберугроз необходимо внедрение и поддержка комплексной высокотехнологичной модели промышленной кибербезопасности. Продукты и решения Siemens являются одним из компонентов такой модели. Клиенты отвечают за предотвращение несанкционированного доступа к их производственным комплексам, системам, оборудованию и сетям. Подключение таких систем, оборудования и их компонентов к корпоративной сети или сети Интернет должен быть организован только если такой доступ необходим и с применением соответствующих локальных мер безопасности (например, использование брандмауэров и/или деление сети на подсети). Для получения дополнительных сведений о возможных мерах промышленной кибербезопасности см. www.siemens.com/cybersecurity-industry. Продукты и решения Siemens постоянно совершенствуются дляобеспечения максимальной степени безопасности. Siemens настоятельно рекомендует выполнять обновления сразу после их выпуска и всегда использовать самые последние версии продуктов. Использование неподдерживаемых версий продуктов и неприменение последних обновлений повышает риск киберугроз для клиента. Для получения сведений об обновлениях продуктов, подпишитесь на RSS-канал Siemens по промышленной кибербезопасности: https://www.siemens.com/cert. (V4.7)

Классификации

	Версия	Классификация
eClass	14	27-04-07-01
eClass	12	27-04-07-01
eClass	9.1	27-04-07-01
eClass	9	27-04-07-01
eClass	8	27-04-90-02
eClass	7.1	27-04-90-02
eClass	6	27-04-90-02
ETIM	10	EC002540
ETIM	9	EC002540
ETIM	8	EC002540
ETIM	7	EC002540
IDEA	4	4130
UNSPSC	15	39-12-10-04
