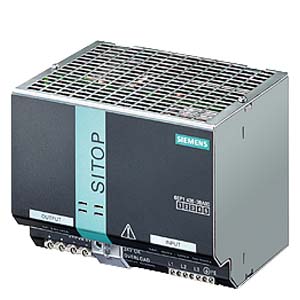

Siemens 6EP1436-3BA00 ситема автоматизации

Name: Siemens 6EP1436-3BA00 ситема автоматизации
Brand: Siemens
Availability: InStock

SITOP POWER 20, СТАБИЛИЗИР. БЛОК ПИТАНИЯ МОДУЛЬН. ИСПОЛН.: ГАЛЬВАН. РАЗД. ВХОДНЫХ И ВЫХОДНЫХ ЦЕПЕЙ, 3-ФАЗН. ВХОД. НАПРЯЖ. ~320 … 550 В, 47 … 63 ГЦ, ВЫХОД =24 В /20 A, ЗАЩИТА НАГРУЗКИ ОТ ПЕРЕНАПРЯЖ. И КЗ, РЕГ. УРОВЕНЬ ВЫХОД. НАПРЯЖЕНИЯ =24 ... 28.8 В

Купить 6EP14363BA00 в один клик

mdi-cart-outline В корзину

mdi-warehouse Наличие: под заказ

Цена: по запросу

Технические характеристики 6EP14363BA00

SITOP MODULAR/3AC/DC24B/20A

SITOP MODULAR 20 РЕГУЛИРУЕМЫЙ БЛОК ЭЛЕКТРОПИТАНИЯ ВХОД: 3 AC 400-500 В ВЫХОД: DC 24 В/20 A

страница с обзором технических характеристик изделия

https://i.siemens.com/1P6EP1436-3BA00

вход

вид сети "нтернет" на базе электросети

3-фазный переменный ток

напряжение питания при переменном токе

● мин. ном. значение

400 V

● макс. ном. значение

500 V

● исходное значение

320 V

● конечное значение

550 V

напряжение питания при переменном токе

Пуск начиная с Ue > 340 В

широкодиапазонный вход

Да

перегрузочная способность по перенапряжению

2,3 x Ue ном, 1,3 мс

время автономной работы при ном. значении выходного тока при отказе сети мин.

6 ms

условия эксплуатации буферизации отключения сети

при Ue = 400 В

частота сети

50/60 Hz

частота сети

47 ... 63 Hz

входной ток

● при ном. значении входного напряжения 400 В

1,1 A

● при ном. значении входного напряжения 500 В

0,9 A

ограничение тока тока включения при 25 °C макс.

35 A

значение I2t макс.

0,7 A²·s

исполнение устройства защиты

отсутствует

исполнение устройства защиты в сетевом проводе

требуется: LS-переключатель трёхполюсного подключения от 6 ... до 16 A характеристика C или силовой выключатель 3RV2011-1DA10 (настроен на 3 A) или 3RV2711-1DD10 (UL 489)

выход

форма характеристики напряжения на выходе

регулируемое постоянное напряжение без потенциала

выходное напряжение при постоянном токе ном. значение

24 V

выходное напряжение

● на выходе 1 при постоянном токе ном. значение

24 V

выходное напряжение регулируется

Да; с помощью потенциометра

регулируемое выходное напряжение

24 ... 28,8 V; макс. 480 Вт

суммарный относительный допуск напряжения

3 %

относительная точность регулирования выходного напряжения

● при медленных отклонениях входного напряжения

0,1 %

● при медленных отклонениях омической нагрузки

0,2 %

остаточная пульсация

● макс.

100 mV

пик напряжения

● макс.

200 mV

исполнение индикатора для штатного режима работы

Светодиод зеленый для 24 В O.K.

вид сигнала на выходе

возможен через сигнальный модуль (6EP1961-3BA10)

характеристика выходного напряжения при включении

без отклонения напряжения Ua (плавное включение)

время задержки срабатывания макс.

2,5 s

время нарастания напряжения выходного напряжения

● макс.

500 ms

выходной ток

● ном. значение

20 A

● расчетный диапазон

0 ... 20 A; +60 ... +70 °C: снижение номинальных значений 2%/K

отдаваемая активная мощность типичный

480 W

кратковременный ток перегрузки

● при коротком замыкании в рабочем режиме типичный

60 A

допустимая длительность макс. тока

● при коротком замыкании в рабочем режиме

25 ms

постоянный ток перегрузки

● при коротком замыкании в режиме разгона типичный

23 A

параллельное соединение оборудования

Да; переключаемая характеристика

число параллельно подключенных устройств для увеличения мощности

КПД

КПД [%]

90 %

мощность потерь [Вт]

● при ном. значении выходного напряжения при ном. значении выходного тока типичный

53 W

регулирование

относительная точность регулирования выходного напряжения при быстрых колебаниях входного напряжения на +/- 15 % типичный

1 %

относительная точность регулирования выходного напряжения при скачке омической нагрузки 50/100/50 % типичный

2 %

время регулирования

● при скачке нагрузки с 50 % до 100 % типичный

4 ms

● при скачке нагрузки с 100 % до 50 % типичный

4 ms

время регулирования

● макс.

10 ms

защита и контроль

исполнение защиты от перенапряжений

< 35 В

характеристика выхода устойчивый к коротким замыканиям

Да

исполнение защиты от коротких замыканий

выборочная характеристика при постоянном токе ок. 23 A или отключение с сохранением

● типичный

23 A

установившийся ток короткого замыкания действующее значение

● типичный

23 A

исполнение индикатора для перегрузки и коротких замыканий

Светодиод жёлтый для "Перегрузки", светодиод красный для "отключения с сохранением"

безопасность

гальваническая развязка между входом и выходом

Да

гальваническая развязка

выходное напряжение: SELV, ES1 (IEC 62368-1), DVC As (IEC 61204-7)

класс защиты оборудования

класс I

ток утечки

● макс.

3,5 mA

степень защиты IP

IP20

ЭМС

стандарт

● для излучения помех

EN 55022 класс B

● для ограничения сетевых гармоник

EN 61000-3-2

● для помехоустойчивости

EN 61000-6-2

нормы, спецификации, допуски

сертификат соответствия

● маркировка CE

Да

● допуск UL

Да

● маркировка UKCA

Да

● допуск EAC

Да

● Regulatory Compliance Mark (RCM)

Да

● NEC Class 2

Нет

● SEMI F47

Да

вид сертификации

● сертификат CB

Нет

среднее время между отказами (MTBF) при 40 °C

711 213 h

нормы, спецификации, допуски опасные окружающие условия

сертификат соответствия

● МЭК Ex

Нет

● ATEX

Нет

● допуск ULhazloc

Нет

● допуск FM

Нет

нормы, спецификации, допуски классификация судов

допуск для судостроения

Да

общество классификации судов

● American Bureau of Shipping Europe Ltd. (ABS)

Да

● Bureau Veritas (BV)

Нет

● Det Norske Veritas (DNV)

Да

● Регистр судоходства Ллойда (LRS)

Нет

нормы, спецификации, допуски экологический сертификат изделия

экологический сертификат изделия

Да

потенциал парникового эффекта [CO2 eq]

● всего

1 390,9 kg

● в процессе производства

47,8 kg

● при эксплуатации

1 342,1 kg

● по истечении срока службы

0,4 kg

окружающие условия

окружающая температура

● при эксплуатации

0 ... 70 °C; при естественной конвекции (естественная конвекция)

● при транспортировке

-40 ... +85 °C

● при хранении

-40 ... +85 °C

экологическая категория согласно МЭК 60721

Климатический класс 3K3, 5 ... 95% без конденсации

способ подключения

исполнение электрического соединения

винтовой зажим

● на входе

L1, L2, L3, PE: по 1 винтовому зажиму для 0,2 ... 4 мм² одно-/тонкопроволочный

● на выходе

+, -: по 2 винтовых зажима для 0,33 ... 4 мм²

● для вспомогательных контактов

механические характеристики

ширина × высота × глубина корпуса

160 × 125 × 125 mm

монтажная ширина × монтажная высота

160 mm × 225 mm

необходимое расстояние

● вверху

50 mm

● внизу

50 mm

● слева

0 mm

● справа

0 mm

вид креплений

защёлкивается на профильной шине EN 60715 35x7,5/15

● монтаж на DIN-рейку

Да

● монтаж на профильной шине для S7

Нет

● настенный монтаж

Нет

секционируемый корпус

Да

масса нетто

2 kg

принадлежности

электрические принадлежности

Буферный модуль, сигнальный модуль

дополнительная информация веб-ссылки

интернет-ссылка

● на веб-страницу: ассистент выбора TIA Selection Tool

https://www.siemens.com/tstcloud

● на веб-сайт: менеджер скачивания CAx

https://siemens.com/cax

● на веб-сайт: Industry Online Support

https://support.industry.siemens.com

дополнительные сведения

прочие указания

Технические характеристики соответствуют при номинальных значениях входного напряжения и окружающей температуры +25 °C (при отсутствии иных указаний)

сведения о безопасности

информация о безопасности

Siemens предоставляет продукты и решения для обеспечения промышленной кибербезопасности при эксплуатации производственных комплексов, систем, оборудования и сетей. Для защиты производственных комплексов, систем, оборудования и сетей от киберугроз необходимо внедрение и поддержка комплексной высокотехнологичной модели промышленной кибербезопасности. Продукты и решения Siemens являются одним из компонентов такой модели. Клиенты отвечают за предотвращение несанкционированного доступа к их производственным комплексам, системам, оборудованию и сетям. Подключение таких систем, оборудования и их компонентов к корпоративной сети или сети Интернет должен быть организован только если такой доступ необходим и с применением соответствующих локальных мер безопасности (например, использование брандмауэров и/или деление сети на подсети). Для получения дополнительных сведений о возможных мерах промышленной кибербезопасности см. www.siemens.com/cybersecurity-industry. Продукты и решения Siemens постоянно совершенствуются дляобеспечения максимальной степени безопасности. Siemens настоятельно рекомендует выполнять обновления сразу после их выпуска и всегда использовать самые последние версии продуктов. Использование неподдерживаемых версий продуктов и неприменение последних обновлений повышает риск киберугроз для клиента. Для получения сведений об обновлениях продуктов, подпишитесь на RSS-канал Siemens по промышленной кибербезопасности: https://www.siemens.com/cert. (V4.7)

Классификации

	Версия	Классификация
eClass	14	27-04-07-01
eClass	12	27-04-07-01
eClass	9.1	27-04-07-01
eClass	9	27-04-07-01
eClass	8	27-04-90-02
eClass	7.1	27-04-90-02
eClass	6	27-04-90-02
ETIM	10	EC002540
ETIM	9	EC002540
ETIM	8	EC002540
ETIM	7	EC002540
IDEA	4	4130
UNSPSC	15	39-12-10-04

Разрешения Сертификаты

экологический сертификат изделия

● потенциал парникового эффекта [CO2 eq] / в процессе производства

47.8 kg

● потенциал парникового эффекта [CO2 eq] / при эксплуатации

1342.1 kg

● потенциал парникового эффекта [CO2 eq] / по истечении срока службы

0.4 kg

● потенциал парникового эффекта [CO2 eq] / всего

1390.9 kg

Environment	General Product Approval
	Manufacturer Declaration	Declaration of Conformity		China RoHS
General Product Approval			Maritime application
