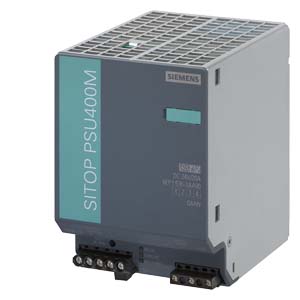

Siemens 6EP1536-3AA00 ситема автоматизации

Name: Siemens 6EP1536-3AA00 ситема автоматизации
Brand: Siemens
Price: 45815 RUB
Availability: InStock

SITOP PSU400M 20A, ПРЕОБРАЗОВАТЕЛЬ ПОСТОЯННОГО ТОКА, ВХОД: =600 В, ВЫХОД: =24 В/20 А

Купить 6EP15363AA00 в один клик

mdi-cart-outline В корзину

mdi-warehouse Наличие: под заказ

mdi-cash-multiple 45815 руб.

Технические характеристики 6EP15363AA00

SITOP PSU400M/DC/DC/600B/24B/20A

SITOP PSU400M 20 А DC/DC-ПРЕОБРАЗОВАТЕЛЬ ВХОД: DC 600 В ВЫХОД: DC 24 В/20 A

страница с обзором технических характеристик изделия

https://i.siemens.com/1P6EP1536-3AA00

вход

вид сети "нтернет" на базе электросети

Стабилизированное напряжение

напряжение питания при переменном токе

пуск начиная с прибл. 340 В постоянного тока; снижение номинальных значений при 300 постоянного тока... 400 В и 824 постоянного тока ... необходимо 900 В

напряжение питания при постоянном токе

600 V

входное напряжение при постоянном токе

300 ... 900 V

перегрузочная способность по перенапряжению

отключение при Ue > 900 В постоянного тока

входной ток при постоянном токе

● при ном. значении входного напряжения 600 В

0,85 A

ограничение тока тока включения при 25 °C макс.

8 A

значение I2t макс.

0,02 A²·s

исполнение устройства защиты

да, коммутационная способность 20 кА; L/R < 2 мс ("+" и "-" вход)

выход

форма характеристики напряжения на выходе

регулируемое постоянное напряжение без потенциала

выходное напряжение при постоянном токе ном. значение

24 V

выходное напряжение

● на выходе 1 при постоянном токе ном. значение

24 V

выходное напряжение регулируется

Да; с помощью потенциометра

регулируемое выходное напряжение

24 ... 28,8 V; макс. 480 Вт

суммарный относительный допуск напряжения

3 %

относительная точность регулирования выходного напряжения

● при медленных отклонениях входного напряжения

0,3 %

● при медленных отклонениях омической нагрузки

0,3 %

остаточная пульсация

● макс.

150 mV

● типичный

30 mV

пик напряжения

● макс.

200 mV

● типичный

100 mV

исполнение индикатора для штатного режима работы

Светодиод зелёный для 24 В О.К., светодиод зеленый мигающий для задержки запуска

вид сигнала на выходе

Контакт реле (замыкающий контакт, нагрузочная способность контакта 60 В постоянного тока/0,3 A; 30 В постоянного тока/1 А) для 24 В O.K.

характеристика выходного напряжения при включении

без отклонения напряжения Ua (плавное включение)

время задержки срабатывания макс.

0,1 s; 10 с регулируется с помощью переключателя

время нарастания напряжения выходного напряжения

● макс.

150 ms

выходной ток

● ном. значение

20 A

● расчетный диапазон

0 ... 20 A; +60 ... +70 °C: снижение номинальных значений 5,5%/K

отдаваемая активная мощность типичный

480 W

кратковременный ток перегрузки

● при коротком замыкании в режиме разгона типичный

40 A

● при коротком замыкании в рабочем режиме типичный

60 A

допустимая длительность макс. тока

● при коротком замыкании в режиме разгона

150 ms

● при коротком замыкании в рабочем режиме

25 ms

постоянный ток перегрузки

● при коротком замыкании в режиме разгона типичный

23 A

параллельное соединение оборудования

Да; переключаемая характеристика

число параллельно подключенных устройств для увеличения мощности

КПД

КПД [%]

95 %

мощность потерь [Вт]

● при ном. значении выходного напряжения при ном. значении выходного тока типичный

25 W

регулирование

относительная точность регулирования выходного напряжения при быстрых колебаниях входного напряжения на +/- 15 % типичный

1,5 %

относительная точность регулирования выходного напряжения при скачке омической нагрузки 50/100/50 % типичный

1,5 %

время регулирования

● при скачке нагрузки с 50 % до 100 % типичный

1 ms

● при скачке нагрузки с 100 % до 50 % типичный

1 ms

время регулирования

● макс.

5 ms

защита и контроль

исполнение защиты от перенапряжений

< 33 В

характеристика выхода устойчивый к коротким замыканиям

Да

исполнение защиты от коротких замыканий

выборочная характеристика при постоянном токе ок. 22 A или отключение с сохранением

● типичный

22 A

перегрузочная способность по току

● в штатном режиме

допускает перегрузку до 150 % номинального тока Ia до 5 с/мин

установившийся ток короткого замыкания действующее значение

● типичный

22 A

исполнение индикатора для перегрузки и коротких замыканий

Светодиод жёлтый для "Перегрузки", светодиод красный для "отключения с сохранением", мигающий красный для "Перегрева"

безопасность

гальваническая развязка между входом и выходом

Да

гальваническая развязка

выходное напряжение: PELV (IEC 61010-2-201)

класс защиты оборудования

класс I

степень защиты IP

IP20

ЭМС

стандарт

● для излучения помех

EN 55022 класс A (освещение)

● для ограничения сетевых гармоник

● для помехоустойчивости

EN 61000-6-2

нормы, спецификации, допуски

сертификат соответствия

● маркировка CE

Да

● допуск UL

Да; cULus-Listed (UL 508, CSA C22.2 No. 107.1), File E197259

● маркировка UKCA

Да

● допуск EAC

Да

● Regulatory Compliance Mark (RCM)

Да

● NEC Class 2

Нет

вид сертификации

● сертификат CB

Да

среднее время между отказами (MTBF) при 40 °C

622 277 h

нормы, спецификации, допуски опасные окружающие условия

сертификат соответствия

● МЭК Ex

Нет

● ATEX

Нет

● допуск ULhazloc

Нет

● допуск FM

Нет

нормы, спецификации, допуски классификация судов

допуск для судостроения

Да

общество классификации судов

● American Bureau of Shipping Europe Ltd. (ABS)

Нет

● Bureau Veritas (BV)

Нет

● Det Norske Veritas (DNV)

Да

● Регистр судоходства Ллойда (LRS)

Нет

нормы, спецификации, допуски экологический сертификат изделия

экологический сертификат изделия

Да

потенциал парникового эффекта [CO2 eq]

● всего

662,4 kg

● в процессе производства

28,7 kg

● при эксплуатации

633,1 kg

● по истечении срока службы

0,24 kg

окружающие условия

окружающая температура

● при эксплуатации

-25 ... +70 °C; при естественной конвекции (естественная конвекция)

● при транспортировке

-40 ... +85 °C

● при хранении

-40 ... +85 °C

экологическая категория согласно МЭК 60721

Климатический класс 3K3, 5 ... 95% без конденсации

способ подключения

исполнение электрического соединения

винтовой зажим

● на входе

вход постоянного тока +, -, PE: по 1 винтовому зажиму для 0,2 ... 6/4 мм² одно-/тонкопроволочный

● на выходе

+, -: по 2 винтовых зажима для 0,2 ... 6/4 мм² одно-/тонкопроволочный

● для вспомогательных контактов

Сигналы оповещения: 2 винтовых зажима для 0,14 ... 1,5 мм² одно-/тонкопроволочных

механические характеристики

ширина × высота × глубина корпуса

90 × 125 × 125 mm

монтажная ширина × монтажная высота

90 mm × 225 mm

необходимое расстояние

● вверху

50 mm

● внизу

50 mm

● слева

0 mm

● справа

0 mm

вид креплений

защёлкивается на профильной шине EN 60715 35x7,5/15

● монтаж на DIN-рейку

Да

● монтаж на профильной шине для S7

Нет

● настенный монтаж

Нет

секционируемый корпус

Да

масса нетто

1,2 kg

принадлежности

механические принадлежности

Табличка маркировки прибора 20 мм × 7 мм, светло-бирюзовый 3RT1900-1SB20

дополнительная информация веб-ссылки

интернет-ссылка

● на веб-страницу: ассистент выбора TIA Selection Tool

https://www.siemens.com/tstcloud

● на веб-страницу: источники питания

https://siemens.com/sitop

● на веб-сайт: менеджер скачивания CAx

https://siemens.com/cax

● на веб-сайт: Industry Online Support

https://support.industry.siemens.com

дополнительные сведения

прочие указания

Технические характеристики соответствуют при номинальных значениях входного напряжения и окружающей температуры +25 °C (при отсутствии иных указаний)

сведения о безопасности

информация о безопасности

Siemens предоставляет продукты и решения для обеспечения промышленной кибербезопасности при эксплуатации производственных комплексов, систем, оборудования и сетей. Для защиты производственных комплексов, систем, оборудования и сетей от киберугроз необходимо внедрение и поддержка комплексной высокотехнологичной модели промышленной кибербезопасности. Продукты и решения Siemens являются одним из компонентов такой модели. Клиенты отвечают за предотвращение несанкционированного доступа к их производственным комплексам, системам, оборудованию и сетям. Подключение таких систем, оборудования и их компонентов к корпоративной сети или сети Интернет должен быть организован только если такой доступ необходим и с применением соответствующих локальных мер безопасности (например, использование брандмауэров и/или деление сети на подсети). Для получения дополнительных сведений о возможных мерах промышленной кибербезопасности см. www.siemens.com/cybersecurity-industry. Продукты и решения Siemens постоянно совершенствуются дляобеспечения максимальной степени безопасности. Siemens настоятельно рекомендует выполнять обновления сразу после их выпуска и всегда использовать самые последние версии продуктов. Использование неподдерживаемых версий продуктов и неприменение последних обновлений повышает риск киберугроз для клиента. Для получения сведений об обновлениях продуктов, подпишитесь на RSS-канал Siemens по промышленной кибербезопасности: https://www.siemens.com/cert. (V4.7)

Классификации

	Версия	Классификация
eClass	14	27-04-07-01
eClass	12	27-04-07-01
eClass	9.1	27-04-07-01
eClass	9	27-04-07-01
eClass	8	27-04-90-02
eClass	7.1	27-04-90-02
eClass	6	27-04-90-02
ETIM	10	EC002540
ETIM	9	EC002540
ETIM	8	EC002540
ETIM	7	EC002540
IDEA	4	4130
UNSPSC	15	39-12-10-04
