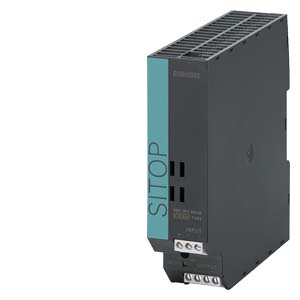

Siemens 6EP1621-2BA00 ситема автоматизации

Name: Siemens 6EP1621-2BA00 ситема автоматизации
Brand: Siemens
Availability: InStock

SITOP ПРЕОБРАЗОВАТЕЛЬ ПОСТОЯННОГО ТОКА ВХОД: =24В, ВЫХОД: =12В/2.5 A

Купить 6EP16212BA00 в один клик

mdi-cart-outline В корзину

mdi-warehouse Наличие: под заказ

Цена: по запросу

Технические характеристики 6EP16212BA00

SITOP POWER/DC/DC/24B/12B/2.5A

********** spare part ********* SITOP 2.5 A, DC/DC converter stabilized power supply input: 24 V DC output: 12 V DC/2.5 A

вход

вид сети "нтернет" на базе электросети

Стабилизированное напряжение PELV/SELV

напряжение питания при постоянном токе

24 V

входное напряжение при постоянном токе

18,5 ... 30,2 V

широкодиапазонный вход

Нет

входной ток

● при ном. значении входного напряжения 24 В

2,5 A

ограничение тока тока включения при 25 °C макс.

20 A

длительность ограничения тока включения при 25 °C

● типичный

5 ms

исполнение устройства защиты

недоступно

исполнение устройства защиты в сетевом проводе

рекомендованный LS-переключатель: 10 A характеристика B

выход

форма характеристики напряжения на выходе

регулируемое постоянное напряжение без потенциала

выходное напряжение при постоянном токе ном. значение

12 V

выходное напряжение

● на выходе 1 при постоянном токе ном. значение

12 V

выходное напряжение регулируется

Да; с помощью потенциометра

регулируемое выходное напряжение

12 ... 14 V; макс. 120 Вт

суммарный относительный допуск напряжения

3 %

относительная точность регулирования выходного напряжения

● при медленных отклонениях входного напряжения

0,1 %

● при медленных отклонениях омической нагрузки

0,4 %

остаточная пульсация

● макс.

100 mV

● типичный

50 mV

пик напряжения

● макс.

200 mV

● типичный

50 mV

исполнение индикатора для штатного режима работы

Светодиод зелёный для 12 В O.K.

время задержки срабатывания макс.

0,5 s

время нарастания напряжения выходного напряжения

● типичный

300 ms

выходной ток

● ном. значение

2,5 A

● расчетный диапазон

0 ... 2,5 A

кратковременный ток перегрузки

● при коротком замыкании в режиме разгона типичный

3,3 A

● при коротком замыкании в рабочем режиме типичный

3,3 A

постоянный ток перегрузки

● при коротком замыкании в режиме разгона типичный

3,3 A

● при коротком замыкании в рабочем режиме типичный

3,3 A

параллельное соединение оборудования

Да

число параллельно подключенных устройств для увеличения мощности

КПД

КПД [%]

83 %

мощность потерь [Вт]

● при ном. значении выходного напряжения при ном. значении выходного тока типичный

6,1 W

регулирование

относительная точность регулирования выходного напряжения при быстрых колебаниях входного напряжения на +/- 15 % типичный

0,5 %

относительная точность регулирования выходного напряжения при скачке омической нагрузки 50/100/50 % типичный

3 %

время регулирования

● при скачке нагрузки с 50 % до 100 % типичный

5 ms

● при скачке нагрузки с 100 % до 50 % типичный

2 ms

время регулирования

● макс.

5 ms

защита и контроль

исполнение защиты от перенапряжений

< 24 В

характеристика выхода устойчивый к коротким замыканиям

Да

исполнение защиты от коротких замыканий

Характеристика при постоянном токе ок. 3,2 A

порог срабатывания при ограничении тока

3 ... 3,6 A

● типичный

3,3 A

установившийся ток короткого замыкания действующее значение

● типичный

3,2 A

исполнение индикатора для перегрузки и коротких замыканий

Светодиод красный для "Перегрузки"

безопасность

гальваническая развязка между входом и выходом

Да

гальваническая развязка

выходное напряжение SELV Ua по EN 60950-1

класс защиты оборудования

класс II

степень защиты IP

IP20

ЭМС

стандарт

● для излучения помех

EN 55022 класс B

● для ограничения сетевых гармоник

● для помехоустойчивости

EN 61000-6-2

нормы, спецификации, допуски

сертификат соответствия

● маркировка CE

Да

● допуск UL

Да; cCSAus (UL 508, CSA22.2-107, UL60950-1, CSA22.2-60950-1)

● допуск EAC

Да

● NEC Class 2

Нет

вид сертификации

● сертификат CB

Нет

среднее время между отказами (MTBF) при 40 °C

563 793 h

нормы, спецификации, допуски опасные окружающие условия

сертификат соответствия

● МЭК Ex

Нет

● ATEX

Нет

● допуск ULhazloc

Нет

● допуск FM

Нет

нормы, спецификации, допуски классификация судов

допуск для судостроения

Нет

общество классификации судов

● American Bureau of Shipping Europe Ltd. (ABS)

Нет

● Bureau Veritas (BV)

Нет

● Det Norske Veritas (DNV)

Нет

● Регистр судоходства Ллойда (LRS)

Нет

окружающие условия

окружающая температура

● при эксплуатации

0 ... 60 °C; при естественной конвекции (естественная конвекция)

● при транспортировке

-40 ... +85 °C

● при хранении

-40 ... +85 °C

экологическая категория согласно МЭК 60721

Климатический класс 3K3, 5 ... 95% без конденсации

способ подключения

исполнение электрического соединения

винтовой зажим

● на входе

+, -: по 1 винтовому зажиму для 0,5 ... 2,5 мм²

● на выходе

+, -: по 2 винтовых зажима для 0,5 ... 2,5 мм²

● для вспомогательных контактов

механические характеристики

ширина × высота × глубина корпуса

32,5 × 125 × 125 mm

монтажная ширина × монтажная высота

32,5 mm × 225 mm

необходимое расстояние

● вверху

50 mm

● внизу

50 mm

● слева

0 mm

● справа

0 mm

вид креплений

защёлкивается на профильной шине EN 60715 35x7,5/15

● монтаж на DIN-рейку

Да

● монтаж на профильной шине для S7

Нет

● настенный монтаж

Нет

секционируемый корпус

Да

масса нетто

0,32 kg

дополнительная информация веб-ссылки

интернет-ссылка

● на веб-страницу: ассистент выбора TIA Selection Tool

https://www.siemens.com/tstcloud

● на веб-сайт: менеджер скачивания CAx

https://siemens.com/cax

● на веб-сайт: Industry Online Support

https://support.industry.siemens.com

дополнительные сведения

прочие указания

Технические характеристики соответствуют при номинальных значениях входного напряжения и окружающей температуры +25 °C (при отсутствии иных указаний)

сведения о безопасности

информация о безопасности

Siemens предоставляет продукты и решения для обеспечения промышленной кибербезопасности при эксплуатации производственных комплексов, систем, оборудования и сетей. Для защиты производственных комплексов, систем, оборудования и сетей от киберугроз необходимо внедрение и поддержка комплексной высокотехнологичной модели промышленной кибербезопасности. Продукты и решения Siemens являются одним из компонентов такой модели. Клиенты отвечают за предотвращение несанкционированного доступа к их производственным комплексам, системам, оборудованию и сетям. Подключение таких систем, оборудования и их компонентов к корпоративной сети или сети Интернет должен быть организован только если такой доступ необходим и с применением соответствующих локальных мер безопасности (например, использование брандмауэров и/или деление сети на подсети). Для получения дополнительных сведений о возможных мерах промышленной кибербезопасности см. www.siemens.com/cybersecurity-industry. Продукты и решения Siemens постоянно совершенствуются дляобеспечения максимальной степени безопасности. Siemens настоятельно рекомендует выполнять обновления сразу после их выпуска и всегда использовать самые последние версии продуктов. Использование неподдерживаемых версий продуктов и неприменение последних обновлений повышает риск киберугроз для клиента. Для получения сведений об обновлениях продуктов, подпишитесь на RSS-канал Siemens по промышленной кибербезопасности: https://www.siemens.com/cert. (V4.7)

Классификации

	Версия	Классификация
eClass	14	27-04-07-01
eClass	12	27-04-07-01
eClass	9.1	27-04-07-01
eClass	9	27-04-07-01
eClass	8	27-04-90-02
eClass	7.1	27-04-90-02
eClass	6	27-04-90-02
ETIM	10	EC002540
ETIM	9	EC002540
ETIM	8	EC002540
ETIM	7	EC002540
IDEA	4	4130
UNSPSC	15	39-12-10-04
