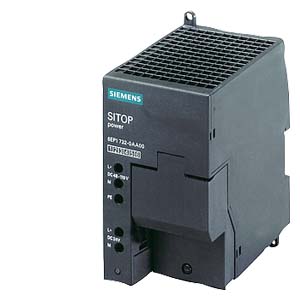

6EP1732-0AA00 блоки питания Siemens
SITOP POWER 2, СТАБИЛИЗИР. БЛОК ПИТАНИЯ УНИВЕРСАЛЬНОЙ ЛИНИИ: ГАЛЬВАН. РАЗД. ВХОДНЫХ И ВЫХОДНЫХ ЦЕПЕЙ, ВХОДНОЕ НАПРЯЖЕНИЕ =38 … 121 В, ВЫХОД =24 В/ 2 A, ЗАЩИТА НАГРУЗКИ ОТ ПЕРЕНАПРЯЖ. И КЗ, НАСТРАИВАЕМЫЙ УРОВЕНЬ ВЫХОДНОГО НАПРЯЖЕНИЯ
Таблица выбора источников питания 6EP17320AA00
Подробнее о блоках питания серии SITOP
Технические характеристики 6EP17320AA00
| | SITOP POWER DC/DC 24 В/2 A | |
| SITOP POWER 2 А, DC/DC РЕГУЛИРУЕМЫЙ БЛОК ЭЛЕКТРОПИТАНИЯ ВХОД: DC 48/60/110 В ВЫХОД: DC 24 В/2 A | ||
| Вход | ||
| Вход | Стабилизированное напряжение | |
| Напряжение питания | ||
| при постоянном токе | 48 ... 110 V | |
| Входное напряжение | ||
| при постоянном токе | 38 ... 121 V | |
| Вход c широким диапазоном возможностей | да | |
| Устойчивость к перенапряжению | - | |
| Резервное питание при исчезновении напряжения сети при номинальном Ia, мин. | 5 ms; при Ue = 48В | |
| Входной ток | ||
| при номинальном значении входного напряжения 48 В | 1,2 A | |
| при номинальном значении входного напряжения 110 В | 0,5 A | |
| Ограничение пускового тока (+ 25 °C), макс. | 33 A | |
| Встроенный предохранитель при входе | T 2,5 A (недоступно) | |
| Защита предохранителями в сетевой подводке (IEC 898) | рекомендованный LS-переключатель: от 10 до 25 A характеристика B или от 6 до 25 A характеристика C, пригоден для постоянного тока | |
| Выход | ||
| Выход | регулируемое постоянное напряжение без потенциала | |
| Номинальное значение напряжения Ua Nenn DC | 24 V | |
| Общий допуск, статический ± | 1 % | |
| сетевое статическое регулирование, ок. | 0,1 % | |
| регулирование статической нагрузки, ок. | 0,4 % | |
| Остаточная пульсация пиков амплитуды, макс. | 100 mV | |
| Пики амплитуды, макс. (ширина полосы пропускания ок. 20 МГц) | 300 mV | |
| Wertebereich | 23,5 ... 26,5 V | |
| Функция продукта выходное напряжение можно регулировать | да | |
| Настройка выходного напряжения | с помощью потенциометра | |
| Индикаторное табло | Светодиод зеленый для 24 В O.K. | |
| Режим включения/отключения | отклонение напряжения Ua при включении максимум 25 В | |
| Задержка запуска максимальная | 3 s | |
| Повышение напряжения, тип. | 30 ms | |
| Номинальная величина тока Ia ном. | 2 A | |
| Диапазон тока | 0 ... 2 A | |
| отдаваемая активная мощность типовое | 48 W | |
| Пригодность для параллельной работы для повышения мощности | да | |
| Число параллельно подключаемых устройств для повышения мощности, штук | 2 | |
| Коэффициент полезного действия | ||
| Коэффициент полезного действия при номинальном Ua, номинальное Ia, ок. | 84 % | |
| Потеря мощности при номинальном Ua, номинальное Ia, ок. | 9 W | |
| Регулирование | ||
| Регулирование сети дин. (номинальное Ue ±15 %), макс. | 0,3 % | |
| Регулирование нагрузки дин. (импульс тока Ia: 50/100/50 %), Ua ± тип. | 0,8 % | |
| Время регулирования скачка нагрузки с 50 до 100 %, тип. | 2,5 ms | |
| Время регулирования скачка нагрузки с 100 до 50 %, тип. | 2,5 ms | |
| Защита и контроль | ||
| Защита от перегрузок на выходе | да, супрессорный диод на выходе | |
| Ограничение тока | 2,1 ... 3 A | |
| Характеристика выхода с защитой от коротких замыканий | да | |
| Защита от короткого замыкания | Электронное отключение, самостоятельный повторный запуск | |
| установившийся ток короткого замыкания эффективное значение | ||
| максимальное | 2 A | |
| Индикатор перегрузок/короткого замыкания | - | |
| Безопасность | ||
| Разделение потенциалов первичное/вторичное | да | |
| Разделение потенциалов | выходное напряжение SELV Ua по EN 60950-1 | |
| Класс защиты | класс I | |
| рабочий ток | ||
| максимальное | 3,5 mA | |
| типовое | 0,7 mA | |
| Маркировка CE | да | |
| Допуск UL/cUL (CSA) | cULus-Listed (UL 508, CSA C22.2 No. 142), File E179336 | |
| Взрывозащита | - | |
| разрешение FM | - | |
| Допуск CB | нет | |
| Разработка в судостроении | - | |
| Класс защиты (EN 60529) | IP20 | |
| Электромагнитная совместимость | ||
| Излучение помех (эмиссия) | EN 55022 класс B | |
| Ограничение гармоник | не соответствует | |
| Помехоустойчивость (иммунитет) | EN 61000-6-2 | |
| Технические данные | ||
| Температура окружающей среды | ||
| во время эксплуатации | 0 ... 70 °C | |
| — примечание | при естественной конвекции (естественная конвекция) | |
| во время транспортировки | -40 ... +70 °C | |
| во время хранения | -40 ... +70 °C | |
| Класс влагозащиты согласно EN 60721 | Климатический класс 3K3, без конденсации | |
| Механика | ||
| Техника электропитания | винтовой зажим | |
| Подключения | ||
| вход сети | L+1, M1, PE: по 1 винтовому зажиму для 2 x 0,5 ... 2,5/1,5 мм одно-/тонкопроволочный | |
| выход | L+, M: по 1 винтовому зажиму для 2 x 0,5 ... 2,5 мм | |
| вспомогательные контакты | - | |
| Ширина корпуса | 80 mm | |
| Высота корпуса | 135 mm | |
| Глубина корпуса | 120 mm | |
| Вес, ок. | 0,5 kg | |
| Характеристики продукта корпуса секционируемый корпус | да | |
| Установка | защёлкивается на профильной шине EN 60715 35x15 | |
| Среднее время между отказами (MTBF) при 40 °C | 1 580 078 h | |
| прочие указания | Технические характеристики соответствуют при номинальных значениях входного напряжения и окружающей температуры +25 °C (при отсутствии иных указаний) | |
