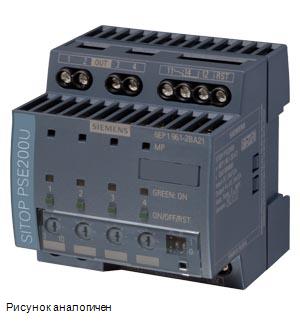

Siemens 6EP1961-2BA21 ситема автоматизации

Name: Siemens 6EP1961-2BA21 ситема автоматизации
Brand: Siemens
Price: 16031 RUB
Availability: InStock

SITOP PSE200U 10 A, МОДУЛЬ СЕЛЕКТИВНОСТИ, 4 КАНАЛА, ВХОД: =24 В, ВЫХОД: =24 В/ 10 А НА КАЖДЫЙ КАНАЛ. ВЫХОДНОЙ ТОК НАСТРАИВАЕТСЯ В ДИАПАЗОНЕ 3 — 10 А

Купить 6EP19612BA21 в один клик

mdi-cart-outline В корзину

mdi-warehouse Наличие: под заказ

mdi-cash-multiple 16031 руб.

Технические характеристики 6EP19612BA21

SITOP PSE200U/4X3-10A/CSC

SITOP PSE200U 10 А СЕЛЕКТИВНЫЙ МОДУЛЬ 4-КАНАЛЬНЫЙ ВХОД: DC 24 В ВЫХОД: DC 24 В/10 А НА КАНАЛ РЕГУЛИРУЕМЫЙ ВЫХОДНОЙ ТОК 3-10

страница с обзором технических характеристик изделия

https://i.siemens.com/1P6EP1961-2BA21

вход

вид сети "нтернет" на базе электросети

стабилизированное напряжение

напряжение питания при постоянном токе ном. значение

24 V

входное напряжение при постоянном токе

22 ... 30 V

перегрузочная способность по перенапряжению

35 B

входной ток при ном. значении входного напряжения 24 В ном. значение

40 A

выход

форма характеристики напряжения на выходе

стабилизированное напряжение

формула выходного напряжения

Ue - ок. 0,2 В

суммарный относительный допуск напряжения примечание

В соответствии с входным напряжением питания

число выходов

выходной ток до 60°C на каждый выход расчетное значение

10 A

регулируемый порог срабатывания по току токозависимого расцепителя перегрузки

3 ... 10 A

вид регулирования порога срабатывания

с помощью потенциометра

время задержки срабатывания макс.

5 s

характеристика изделия параллельное соединение выходов

Нет

вид подключения выходов

Одновременное включение всех каналов после включения напряжения питания > 20 В, программируемая выдержка времени 25 мс, 100 мс или „оптимизированно с учетом нагрузки“ с помощью DIP-переключателя, для последовательного включения выходов

КПД

КПД [%]

99 %

мощность потерь [Вт] при ном. значении выходного напряжения при ном. значении выходного тока типичный

10 W

характеристика отключения

коммутационная характеристика

● отключения по току перегрузки

Ia = 1,0 ... 1,5 x значение регулировки, отключение примерно через 5 с

● ограничителя тока

Ia = 1,5 x значение регулировки, отключение примерно тип. 100 мс

● мгновенного отключения

Ia > значение регулировки и Ue < 20 B, отключение примерно через 0,5 мс

дифференциальный ток при отключении типичный

1 mA

исполнение сброса

с помощью клавиши для данного выхода

функция дистанционного СБРОСА

потенциально не развязанный вход 24 В (уровень сигнала „высокий“ при > 15 В)

защита и контроль

исполнение устройства защиты на входе

15 А на канал (без доступа)

исполнение индикатора для штатного режима работы

3-х цветные светодиоды на каждый выход: зеленый светодиод "выход проключен", жёлтый светодиод "выход отключен вручную", красный светодиод "выход отключен из-за перегрузки по току"

исполнение коммутационного контакта для функции сигнализации

Суммарный сигнальный контакт переключающий контакт, нагрузочная способность контактов 0,1 A/24 В пост. тока)

безопасность

гальваническая развязка между входом и выходом при отключении

Нет

стандарт для безопасности

согласно EN 62368-1

класс защиты оборудования

класс III

степень защиты IP

IP20

стандарт

● для излучения помех

EN 55022 класс B

● для помехоустойчивости

EN 61000-6-2

нормы, спецификации, допуски

сертификат соответствия

● маркировка CE

Да

● допуск UL

Да; UL-Recognized (UL 2367) File E328600; cULus-Listed (UL 508, CSA C22.2 No. 107.1) File E197259

● маркировка UKCA

Да

● допуск EAC

Да

вид сертификации

● сертификат CB

Да

среднее время между отказами (MTBF) при 40 °C

540 979 h

нормы, спецификации, допуски опасные окружающие условия

сертификат соответствия

● МЭК Ex

Нет

● ATEX

Нет

нормы, спецификации, допуски классификация судов

допуск для судостроения

Да

общество классификации судов

● American Bureau of Shipping Europe Ltd. (ABS)

Да

● Det Norske Veritas (DNV)

Да

нормы, спецификации, допуски экологический сертификат изделия

экологический сертификат изделия

Да

потенциал парникового эффекта [CO2 eq]

● всего

322 kg

● в процессе производства

8,8 kg

● при эксплуатации

313 kg

● по истечении срока службы

0,2 kg

экологический профиль Siemens (SEP)

Siemens EcoTech

окружающие условия

окружающая температура

● при эксплуатации

-25 ... +60 °C; при естественной конвекции (естественная конвекция)

● при транспортировке

-40 ... +85 °C

● при хранении

-40 ... +85 °C

экологическая категория согласно МЭК 60721

Климатический класс 3K3, 5 ... 95% без конденсации

способ подключения

исполнение электрического соединения

винтовой зажим

● на входе

+24 В: 2 винтовых зажима для 0,5 ... 16 мм²; 0 В: 2 винтовых зажима для 0,5 ... 4 мм²

● на выходе

Выход 1 ... 4: по 1 винтовому зажиму для 0,5 ... 4 мм²

● для вспомогательных контактов

Удаленный сброс: 1 винтовой захим для 0,5 ... 4 мм²

● для сигнального контакта

3 винтовых зажима для 0,5 ... 4 мм²

механические характеристики

ширина × высота × глубина корпуса

72 × 80 × 72 mm

монтажная ширина × монтажная высота

72 mm × 180 mm

необходимое расстояние

● вверху

50 mm

● внизу

50 mm

● слева

0 mm

● справа

0 mm

вид креплений

защёлкивается на профильной шине EN 60715 35x7,5/15

● монтаж на DIN-рейку

Да

● монтаж на профильной шине для S7

Нет

● настенный монтаж

Нет

секционируемый корпус

Да

масса нетто

0,2 kg

принадлежности

механические принадлежности

Табличка с обозначением устройства 20 мм × 7 мм, TI-grey 3RT2900-1SB20

дополнительная информация веб-ссылки

интернет-ссылка

● на веб-сайт: Industry Mall

https://mall.industry.siemens.com

● на веб-страницу: ассистент выбора TIA Selection Tool

https://www.siemens.com/tstcloud

● на веб-страницу: источники питания

https://siemens.com/sitop

● на веб-сайт: менеджер скачивания CAx

https://siemens.com/cax

● на веб-сайт: Industry Online Support

https://support.industry.siemens.com

идентификационная ссылка

Да; согласно МЭК 61406-1:2022

дополнительные сведения

прочие указания

Технические характеристики соответствуют при номинальных значениях входного напряжения и окружающей температуры +25 °C (при отсутствии иных указаний)

сведения о безопасности

информация о безопасности

Siemens предоставляет продукты и решения для обеспечения промышленной кибербезопасности при эксплуатации производственных комплексов, систем, оборудования и сетей. Для защиты производственных комплексов, систем, оборудования и сетей от киберугроз необходимо внедрение и поддержка комплексной высокотехнологичной модели промышленной кибербезопасности. Продукты и решения Siemens являются одним из компонентов такой модели. Клиенты отвечают за предотвращение несанкционированного доступа к их производственным комплексам, системам, оборудованию и сетям. Подключение таких систем, оборудования и их компонентов к корпоративной сети или сети Интернет должен быть организован только если такой доступ необходим и с применением соответствующих локальных мер безопасности (например, использование брандмауэров и/или деление сети на подсети). Для получения дополнительных сведений о возможных мерах промышленной кибербезопасности см. www.siemens.com/cybersecurity-industry. Продукты и решения Siemens постоянно совершенствуются дляобеспечения максимальной степени безопасности. Siemens настоятельно рекомендует выполнять обновления сразу после их выпуска и всегда использовать самые последние версии продуктов. Использование неподдерживаемых версий продуктов и неприменение последних обновлений повышает риск киберугроз для клиента. Для получения сведений об обновлениях продуктов, подпишитесь на RSS-канал Siemens по промышленной кибербезопасности: https://www.siemens.com/cert. (V4.7)

Классификации

	Версия	Классификация
eClass	14	27-37-18-02
eClass	12	27-37-18-02
eClass	9.1	27-37-18-02
eClass	9	27-37-18-02
eClass	8	27-37-18-02
eClass	7.1	27-37-18-02
eClass	6	27-37-18-02
ETIM	10	EC001440
ETIM	9	EC001440
ETIM	8	EC001440
ETIM	7	EC001440
IDEA	4	4727
UNSPSC	15	39-12-15-21

Разрешения Сертификаты

General Product Approval
	Manufacturer Declaration	Declaration of Conformity		China RoHS
General Product Approval		Maritime application	Environment
	Miscellaneous
