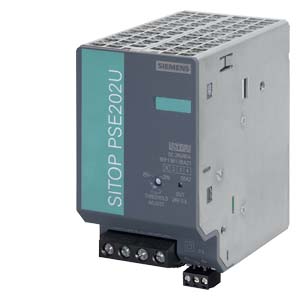

6EP1961-3BA21 блоки питания Siemens
SITOP PSE202U, МОДУЛЬ РЕЗЕРВИРОВАНИЯ ВХОД/ВЫХОД: =24 В/40 A, МОЖЕТ БЫТЬ ИСПОЛЬЗОВАН ДЛЯ СОВМЕСТНОЙ РАБОТЫ ДВУХ БЛОКОВ ПИТАНИЯ SITOP С МАКСИМАЛЬНЫМ ВЫХОДНЫМ ТОКОМ 20 A ДЛЯ КАЖДОГО
Таблица выбора источников питания 6EP19613BA21
Подробнее о блоках питания серии SITOP
Технические характеристики 6EP19613BA21
| | РЕЗЕРВНЫЙ МОДУЛЬ SITOP | |
| РЕЗЕРВНЫЙ МОДУЛЬ SITOP PSE202U ВХОД/ВЫХОД: DC 24 В/40 А ПРЕДНАЗНАЧЕН ДЛЯ РАЗДЕЛЕНИЯ ДВУХ БЛОКОВ ЭЛЕКТРОПИТАНИЯ SITOP С МАКСИМАЛЬНЫМ ВЫХОДНЫМ ТОКОМ ПО 20 А. | ||
| Вход | ||
| Вход | Стабилизированное напряжение | |
| Напряжение питания | ||
| 1 при переменном токе | ||
| 2 при переменном токе | ||
| 1 при переменном токе номинальное значение | ||
| 2 при переменном токе номинальное значение | ||
| при постоянном токе | 24 ... 24 V | |
| Номинальная величина напряжения Ue ном. | ||
| Диапазон напряжения при переменном токе | ||
| Примечание | ||
| Входное напряжение | ||
| 1 при переменном токе | ||
| 2 при переменном токе | ||
| при постоянном токе | 24 ... 28,8 V | |
| Вход c широким диапазоном возможностей | ||
| Устойчивость к перенапряжению | ||
| Резервное питание при исчезновени напряжения сети при номинальном Ia, мин. | ||
| Номинальная частота сети 1 | ||
| Номинальная частота сети 2 | ||
| Диапазон частоты сети | ||
| Входной ток | ||
| при номинальном значении входного напряжения 100 В | ||
| при номинальном значении входного напряжения 120 В | ||
| при номинальном значении входного напряжения 230 В | ||
| при номинальном значении входного напряжения 240 В | ||
| при номинальном значении входного напряжения 24 В | ||
| при номинальном значении входного напряжения 48 В | ||
| при номинальном значении входного напряжения 110 В | ||
| при номинальном значении входного напряжения 220 В | ||
| при номинальном значении входного напряжения 400 В | ||
| при номинальном значении входного напряжения 420 В | ||
| при номинальном значении входного напряжения 500 В | ||
| при постоянном токе при номинальном значении входного напряжения 600 В | ||
| Ограничение пускового тока (+ 25 °C), макс. | ||
| длительность ограничения тока включения при 25 °C | ||
| типовое | ||
| максимальное | ||
| It, макс. | ||
| Встроенный предохранитель при входе | ||
| Защита предохранителями в сетевой подводке (IEC 898) | ||
| Выход | ||
| Выход | регулируемое постоянное напряжение без потенциала | |
| Количество выходов | ||
| Номинальное значение напряжения Ua Nenn DC | 24 V | |
| Выходное напряжение | Ue - ок. 0,5 В | |
| на выходе 1 при постоянном токе номинальное значение | ||
| на выходе 2 при постоянном токе номинальное значение | ||
| на выходе 3 при постоянном токе номинальное значение | ||
| на выходе 4 при постоянном токе номинальное значение | ||
| Общий допуск, статический ± | ||
| сетевое статическое регулирование, ок. | ||
| регулирование статической нагрузки, ок. | ||
| Присоединение к линии датчиков регулирование напряжения в зависимости от кабеля, макс. | ||
| Остаточная пульсация пиков амплитуды, макс. | ||
| Остаточная пульсация пиков амплитуды, тип. | ||
| Пики амплитуды, макс. (ширина полосы пропускания ок. 20 МГц) | ||
| Пики амплитуды, тип. (ширина полосы пропускания ок. 20 МГц) | ||
| Wertebereich | ||
| Функция продукта выходное напряжение можно регулировать | нет | |
| Настройка выходного напряжения | ||
| Индикаторное табло | Светодиод зелёный для "обоих напряжений на входе > порог переключения"; светодиод красный для "как минимум одного напряжения на входе < порог переключения" | |
| Сигнализация | беспотенциальный контакт реле (переключающий контакт, нагрузочная способность контакта 8 A/переменный ток 240 В, постоянный ток 24 В): Сообщение O. K., если оба напряжения на входе > порога переключения, диапазон регулировки порога переключения от 20 ... до 25 В | |
| Режим включения/отключения | ||
| Задержка запуска максимальная | ||
| Включение выходов | ||
| Повышение напряжения, тип. | ||
| время нарастания напряжения выходного напряжения максимальное | ||
| Номинальная величина тока Ia ном. | 40 A | |
| мин. | ||
| макс. | ||
| Выходной ток | ||
| на выход | ||
| на выходе 1 номинальное значение | ||
| на выходе 2 номинальное значение | ||
| на выходе 3 номинальное значение | ||
| на выходе 4 номинальное значение | ||
| Диапазон тока | 40 A | |
| примечание | максимальный суммарный ток 40 A | |
| отдаваемая активная мощность типовое | ||
| кратковременный ток перегрузки | ||
| при коротком замыкании во время разгона типовое | ||
| при коротком замыкании во время эксплуатации типовое | ||
| примечание | ||
| длительность перегрузочной способности тока перегрузки | ||
| при коротком замыкании во время разгона | ||
| при коротком замыкании во время эксплуатации | ||
| постоянный ток перегрузки | ||
| при коротком замыкании во время разгона типовое | ||
| при коротком замыкании во время эксплуатации типовое | ||
| Характеристики продукта параллельное включение выходов | ||
| Пригодность для параллельной работы для повышения мощности | ||
| Число параллельно подключаемых устройств для повышения мощности, штук | ||
| Коэффициент полезного действия | ||
| Коэффициент полезного действия при номинальном Ua, номинальное Ia, ок. | ||
| Потеря мощности при номинальном Ua, номинальное Ia, ок. | ||
| Мощность потерь [Вт] при холостом ходе максимальное | ||
| Регулирование | ||
| Регулирование сети дин. (номинальное Ue ±15 %), макс. | ||
| Регулирование нагрузки дин. (импульс тока Ia: 50/100/50 %), Ua ± тип. | ||
| Время регулирования скачка нагрузки с 50 до 100 %, тип. | ||
| Время регулирования скачка нагрузки с 100 до 50 %, тип. | ||
| Регулирование нагрузки дин. (Ia: 10/90/10 %), Ua ± тип. | ||
| Время регулирования скачка нагрузки с 10 до 90 %, тип. | ||
| Время регулирования скачка нагрузки с 90 до 10 %, тип. | ||
| время регулирования максимальное | ||
| Защита и контроль | ||
| Защита от перегрузок на выходе | ||
| Ограничение тока | ||
| Ограничение тока, тип. | ||
| Ограничение тока | ||
| Характеристика выхода с защитой от коротких замыканий | ||
| Защита от короткого замыкания | ||
| Порог чувствительности отключения при перегрузке | ||
| Тип настройки порога чувствительности | ||
| Характеристика электронного отключения при перегрузке | ||
| Характеристика режима постоянного тока | ||
| Сброс | ||
| Удалённый сброс | ||
| установившийся ток короткого замыкания эффективное значение | ||
| максимальное | ||
| типовое | ||
| Перегрузочная способность для тока перегрузки при нормальном режиме эксплуатации | ||
| Индикатор перегрузок/короткого замыкания | ||
| Интерфейсы | ||
| Спецификация/интерфейс | ||
| Безопасность | ||
| Разделение потенциалов первичное/вторичное | ||
| Разделение потенциалов | да, SELV по EN 60950-1 (контакт реле) | |
| Класс защиты | класс I | |
| рабочий ток | ||
| максимальное | ||
| типовое | ||
| Маркировка CE | да | |
| Допуск UL/cUL (CSA) | cULus-Listed (UL 508, CSA C22.2 No. 107.1), File E197259 | |
| Взрывозащита | IECEx Ex nA nC IIC T4 Gc; ATEX (EX) II 3G Ex nAC IIC T4; cCSAus (CSA C22.2 No. 213, ANSI/ISA-12.12.01) Class I, Div. 2, Group ABCD, T4 | |
| разрешение FM | - | |
| Допуск CB | нет | |
| Разработка в судостроении | GL, ABS | |
| Класс защиты (EN 60529) | IP20 | |
| Электромагнитная совместимость | ||
| Излучение помех (эмиссия) | EN 55022 класс B | |
| Ограничение гармоник | ||
| Помехоустойчивость (иммунитет) | EN 61000-6-2 | |
| Технические данные | ||
| Температура окружающей среды | ||
| во время эксплуатации | -25 ... +60 °C | |
| — примечание | при естественной конвекции (естественная конвекция) | |
| во время транспортировки | -40 ... +85 °C | |
| во время хранения | -40 ... +85 °C | |
| Класс влагозащиты согласно EN 60721 | Климатический класс 3K3, без конденсации | |
| условия окружающей среды относительно температуры окружающей среды-давления воздуха-высоты монтажа | ||
| Относительная влажность воздуха с выпадением росы максимальное | ||
| Сопротивляемость по отношению к биологически активным веществам совместимость по EN 60721-3-3 | ||
| Сопротивляемость по отношению к химически активным веществам совместимость по EN 60721-3-3 | ||
| Сопротивляемость по отношению к механически активным веществам совместимость по EN 60721-3-3 | ||
| Механика | ||
| Техника электропитания | винтовой зажим | |
| Подключения | ||
| вход сети | вход, выход и земля: по 1 винтовому заиму для 0,33 ... 10 мм одно-/тонкопроволочный | |
| выход | ||
| вспомогательные контакты | Контакт реле: 3 винтовому зажиму для 0,5 ... 2,5 мм одно-/тонкопроволочному | |
| Подключения сигнального контакта | ||
| Функция продукта | ||
| съемная клемма на входе | ||
| съемная клемма на выходе | ||
| Исполнение интерфейса для коммуникации | ||
| Пригодность к взаимодействию системный блок | ||
| Вид соединения с системными компонентами | ||
| Ширина корпуса | 70 mm | |
| Высота корпуса | 125 mm | |
| Глубина корпуса | 125 mm | |
| соблюдаемое расстояние | ||
| вверху | 50 mm | |
| внизу | 50 mm | |
| слева | 0 mm | |
| справа | 0 mm | |
| Вес, ок. | 0,5 kg | |
| Характеристики продукта корпуса секционируемый корпус | да | |
| Установка | защёлкивается на профильной шине EN 60715 35x7,5/15 | |
| электрические принадлежности | ||
| Механическая деталь | ||
| Среднее время между отказами (MTBF) при 40 °C | 6 471 654 h | |
| прочие указания | Технические характеристики соответствуют при номинальных значениях входного напряжения и окружающей температуры +25 °C (при отсутствии иных указаний) | |
