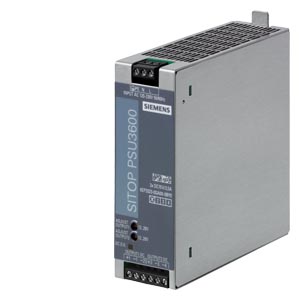

Siemens 6EP3323-0SA00-0BY0 ситема автоматизации

Name: Siemens 6EP3323-0SA00-0BY0 ситема автоматизации
Brand: Siemens
Price: 35620 RUB
Availability: InStock

SITOP, блок питания PSU3600 двойной стабилизированный блок питания Вход: ~120-230 В Выход: два =15 В/3,5 A гальванически развязанных выхода

Купить 6EP33230SA000BY0 в один клик

mdi-cart-outline В корзину

mdi-warehouse Наличие: под заказ

mdi-cash-multiple 35620 руб.

Технические характеристики 6EP33230SA000BY0

SITOP PSU3600 DUAL/1ACDC/2xDC15B/3.5A

SITOP, блок питания PSU3600 двойной стабилизированный блок питания Вход: ~120-230 В Выход: два =15 В/3,5 A гальванически развязанных выхода

страница с обзором технических характеристик изделия

https://i.siemens.com/1P6EP3323-0SA00-0BY0

вход

вид сети "нтернет" на базе электросети

1-фазный постоянный или переменный ток

напряжение питания при переменном токе

● мин. ном. значение

120 V

● макс. ном. значение

230 V

● исходное значение

85 V

● конечное значение

264 V

напряжение питания при переменном токе

Снижение номинальных значений при < 110 В AC/DC: выходная мощность макс. 100 Вт

входное напряжение при постоянном токе

88 ... 250 V

широкодиапазонный вход

Да

время автономной работы при ном. значении выходного тока при отказе сети мин.

10 ms

условия эксплуатации буферизации отключения сети

при Ue = 120 В, 40 мс при Ue = 187 В

частота сети

50/60 Hz

частота сети

47 ... 63 Hz

входной ток

● при ном. значении входного напряжения 110 В

1,3 A

● при ном. значении входного напряжения 120 В

2,2 A

● при ном. значении входного напряжения 220 В

0,7 A

● при ном. значении входного напряжения 230 В

1,3 A

ограничение тока тока включения при 25 °C макс.

35 A

значение I2t макс.

1 A²·s

исполнение устройства защиты

T 3,15 A (недоступно)

исполнение устройства защиты в сетевом проводе

рекомендованный LS-переключатель: 6-10 A характеристика C

выход

форма характеристики напряжения на выходе

регулируемое постоянное напряжение без потенциала

число выходов

выходное напряжение при постоянном токе ном. значение

15 V

формула выходного напряжения

2 x 15 В постоянного тока

выходное напряжение

● на выходе 1 при постоянном токе ном. значение

15 V

● на выходе 2 при постоянном токе ном. значение

15 V

выходное напряжение регулируется

Да; через потенциометр на каждый выход

регулируемое выходное напряжение

12 ... 28 V

суммарный относительный допуск напряжения

1 %

относительная точность регулирования выходного напряжения

● при медленных отклонениях входного напряжения

0,1 %

● при медленных отклонениях омической нагрузки

1 %

остаточная пульсация

● макс.

50 mV

пик напряжения

● макс.

150 mV

исполнение индикатора для штатного режима работы

Светодиод зелёный для Ua >10 В (суммарное показание).

вид сигнала на выходе

характеристика выходного напряжения при включении

отклонение напряжения Ua < 1 %

время задержки срабатывания макс.

0,5 s

выходной ток

● ном. значение

3,5 A

● на выходе 1 ном. значение

3,5 A

● на выходе 2 ном. значение

3,5 A

● расчетный диапазон

0 ... 3,5 A; Выходная мощность макс. 60 Вт на каждый выход

отдаваемая активная мощность типичный

105 W

параллельное соединение оборудования

Да

число параллельно подключенных устройств для увеличения мощности

КПД

КПД [%]

88 %

мощность потерь [Вт]

● при ном. значении выходного напряжения при ном. значении выходного тока типичный

18 W

защита и контроль

исполнение защиты от перенапряжений

≤ 35 B

характеристика выхода устойчивый к коротким замыканиям

Да

исполнение защиты от коротких замыканий

Электронное отключение, самостоятельный повторный запуск

порог срабатывания при ограничении тока

5 A

исполнение ограничителя тока

в зависимости от настроек напряжения

безопасность

гальваническая развязка между входом и выходом

Да

гальваническая развязка

выходное напряжение: SELV, ES1 (IEC 62368-1), DVC As (IEC 61204-7)

класс защиты оборудования

класс I

ток утечки

● макс.

3,5 mA

степень защиты IP

IP20

ЭМС

стандарт

● для излучения помех

EN 55022 класс B

● для ограничения сетевых гармоник

EN 61000-3-2

● для помехоустойчивости

EN 61000-6-2

нормы, спецификации, допуски

сертификат соответствия

● маркировка CE

Да

● допуск UL

Да; список cULus (UL 508, CSA C22.2 No. 107.1), папка E197259; выходы NEC класс 2 согласно UL 1310

● допуск EAC

Да

● Regulatory Compliance Mark (RCM)

Да

● NEC Class 2

Да; согласно UL1310

вид сертификации

● сертификат CB

Нет

нормы, спецификации, допуски опасные окружающие условия

сертификат соответствия

● МЭК Ex

Нет

● ATEX

Нет

● допуск ULhazloc

Нет

● допуск FM

Нет

нормы, спецификации, допуски классификация судов

допуск для судостроения

Нет

общество классификации судов

● American Bureau of Shipping Europe Ltd. (ABS)

Нет

● Bureau Veritas (BV)

Нет

● Det Norske Veritas (DNV)

Нет

● Регистр судоходства Ллойда (LRS)

Нет

окружающие условия

окружающая температура

● при эксплуатации

-25 ... +70 °C; Снижение номинальных значений > 60 В: 2%/°K

● при транспортировке

-40 ... +70 °C

● при хранении

-40 ... +70 °C

экологическая категория согласно МЭК 60721

Климатический класс 3K3, 5 ... 95% без конденсации

способ подключения

исполнение электрического соединения

винтовой зажим

● на входе

L1, N, PE: по 1 винтовому зажиму для 0,5 ... 2,5 мм² одно-/тонкопроволочный

● на выходе

+: 1 винтовой зажим на канал для 0,5 ... 2,5 мм²; -: 2 винтовых зажима на канал для 0,5 ... 2,5 мм²

● для вспомогательных контактов

механические характеристики

ширина × высота × глубина корпуса

42 × 125 × 125 mm

монтажная ширина × монтажная высота

42 mm × 225 mm

необходимое расстояние

● вверху

50 mm

● внизу

50 mm

● слева

0 mm

● справа

0 mm

вид креплений

защёлкивается на профильной шине EN 60715 35x7,5/15

● монтаж на DIN-рейку

Да

● монтаж на профильной шине для S7

Нет

● настенный монтаж

Нет

секционируемый корпус

Да

масса нетто

0,55 kg

дополнительная информация веб-ссылки

интернет-ссылка

● на веб-страницу: ассистент выбора TIA Selection Tool

https://www.siemens.com/tstcloud

● на веб-страницу: источники питания

https://siemens.com/sitop

● на веб-сайт: менеджер скачивания CAx

https://siemens.com/cax

● на веб-сайт: Industry Online Support

https://support.industry.siemens.com

дополнительные сведения

прочие указания

Технические характеристики соответствуют при номинальных значениях входного напряжения и окружающей температуры +25 °C (при отсутствии иных указаний)

сведения о безопасности

информация о безопасности

Siemens предоставляет продукты и решения для обеспечения промышленной кибербезопасности при эксплуатации производственных комплексов, систем, оборудования и сетей. Для защиты производственных комплексов, систем, оборудования и сетей от киберугроз необходимо внедрение и поддержка комплексной высокотехнологичной модели промышленной кибербезопасности. Продукты и решения Siemens являются одним из компонентов такой модели. Клиенты отвечают за предотвращение несанкционированного доступа к их производственным комплексам, системам, оборудованию и сетям. Подключение таких систем, оборудования и их компонентов к корпоративной сети или сети Интернет должен быть организован только если такой доступ необходим и с применением соответствующих локальных мер безопасности (например, использование брандмауэров и/или деление сети на подсети). Для получения дополнительных сведений о возможных мерах промышленной кибербезопасности см. www.siemens.com/cybersecurity-industry. Продукты и решения Siemens постоянно совершенствуются дляобеспечения максимальной степени безопасности. Siemens настоятельно рекомендует выполнять обновления сразу после их выпуска и всегда использовать самые последние версии продуктов. Использование неподдерживаемых версий продуктов и неприменение последних обновлений повышает риск киберугроз для клиента. Для получения сведений об обновлениях продуктов, подпишитесь на RSS-канал Siemens по промышленной кибербезопасности: https://www.siemens.com/cert. (V4.7)

Классификации

	Версия	Классификация
eClass	14	27-04-07-01
eClass	12	27-04-07-01
eClass	9.1	27-04-07-01
eClass	9	27-04-07-01
eClass	8	27-04-90-02
eClass	7.1	27-04-90-02
eClass	6	27-04-90-02
ETIM	10	EC002540
ETIM	9	EC002540
ETIM	8	EC002540
ETIM	7	EC002540
IDEA	4	4130
UNSPSC	15	39-12-10-04
