Siemens 6EP3343-0SA00-0AY0 ситема автоматизации

Name: Siemens 6EP3343-0SA00-0AY0 ситема автоматизации
Brand: Siemens
Price: 28953 RUB
Availability: InStock

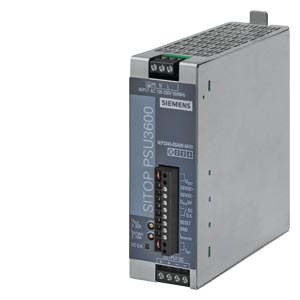

SITOP PSU3600 flexi, стабилизированный блок питания, вход: ~100-230 В, выход: =3-52 В/10 A, 120 Вт

Купить 6EP33430SA000AY0 в один клик

mdi-cart-outline В корзину

mdi-warehouse Наличие: под заказ

mdi-cash-multiple 28953 руб.

Технические характеристики 6EP33430SA000AY0

SITOP PSU3600 FLEXI/1AC/DC3-52B/10A/120W

SITOP PSU3600 flexi Stabilized power supply Input: 120-230 V AC Output: 3-52 V DC/10 A, 120 W

страница с обзором технических характеристик изделия

https://i.siemens.com/1P6EP3343-0SA00-0AY0

вход

вид сети "нтернет" на базе электросети

1-фазный постоянный или переменный ток

напряжение питания при переменном токе

● мин. ном. значение

120 V

● макс. ном. значение

230 V

● исходное значение

85 V

● конечное значение

264 V

напряжение питания при переменном токе

Снижение номинальных значений при < 110 В AC/DC: выходная мощность макс. 100 Вт

напряжение питания при постоянном токе

110 ... 220 V

входное напряжение при постоянном токе

88 ... 250 V

широкодиапазонный вход

Да

время автономной работы при ном. значении выходного тока при отказе сети мин.

80 ms

условия эксплуатации буферизации отключения сети

при Pa = 120 Вт и Ue = 230 В перем. тока

частота сети

50/60 Hz

частота сети

47 ... 63 Hz

входной ток

● при ном. значении входного напряжения 110 В

1,3 A

● при ном. значении входного напряжения 120 В

2,6 A

● при ном. значении входного напряжения 220 В

0,7 A

● при ном. значении входного напряжения 230 В

1,3 A

ограничение тока тока включения при 25 °C макс.

35 A

значение I2t макс.

1 A²·s

исполнение устройства защиты

T 3,15 A (недоступно)

исполнение устройства защиты в сетевом проводе

рекомендованный LS-переключатель: 6-10 A характеристика C

выход

форма характеристики напряжения на выходе

регулируемое постоянное напряжение без потенциала

выходное напряжение при постоянном токе ном. значение

24 V

формула выходного напряжения

3-52 В постоянного тока

выходное напряжение

● на выходе 1 при постоянном токе ном. значение

24 V

выходное напряжение регулируется

Да; через потенциометр (диапазон настройки 3 ... 52 В) или аналоговый сигнал управляющего напряжения 0 ... 2,5 В (диапазон настройки 0 ... 52 В)

регулируемое выходное напряжение

0 ... 52 V

суммарный относительный допуск напряжения

1 %

относительная точность регулирования выходного напряжения

● при медленных отклонениях входного напряжения

0,1 %

● при медленных отклонениях омической нагрузки

1 %

компенсация напряжения на каждый сенсорный кабель

0,5 V

остаточная пульсация

● макс.

50 mV

пик напряжения

● макс.

100 mV

исполнение индикатора для штатного режима работы

2-цветный светодиод: зеленый для 24 В в норме, красный для перегрузки

вид сигнала на выходе

Постоянный ток в норме через релейный контакт, сигнал контроля тока (0 ... 2,5 В соответствуют 0 ... 10 A)

характеристика выходного напряжения при включении

без отклонения напряжения Ua (плавное включение)

время задержки срабатывания макс.

0,5 s

время нарастания напряжения выходного напряжения

● типичный

20 ms

выходной ток

● ном. значение

10 A

● расчетный диапазон

0 ... 10 A; Выходная мощность макс. 120 Вт

отдаваемая активная мощность типичный

120 W

постоянный ток перегрузки

● при коротком замыкании в режиме разгона типичный

12 A

● при коротком замыкании в рабочем режиме типичный

12 A

параллельное соединение оборудования

Да

число параллельно подключенных устройств для увеличения мощности

КПД

КПД [%]

88 %

мощность потерь [Вт]

● при ном. значении выходного напряжения при ном. значении выходного тока типичный

16 W

● на холостом ходу макс.

3 W

регулирование

относительная точность регулирования выходного напряжения при быстрых колебаниях входного напряжения на +/- 15 % типичный

0,3 %

относительная точность регулирования выходного напряжения при скачке омической нагрузки 50/100/50 % типичный

5 %

время регулирования

● макс.

0,2 ms

защита и контроль

исполнение защиты от перенапряжений

≤ 60 В в соответствии с EN 60950-1

характеристика выхода устойчивый к коротким замыканиям

Да

исполнение защиты от коротких замыканий

электронное ограничение тока (от 2 ... до 10 А) в диапазоне от 3 ... до 12 В или ограничение мощности (120 Вт) в диапазоне от 12 ... 52 В

порог срабатывания при ограничении тока

2 ... 10 A

исполнение ограничителя тока

устанавливается с помощью потенциометра или аналогового управляющего сигнала напряжения 0,5 ... 2,5 В

установившийся ток короткого замыкания действующее значение

● макс.

12 A

безопасность

гальваническая развязка между входом и выходом

Да

гальваническая развязка

выходное напряжение: SELV, ES1 (IEC 62368-1), DVC As (IEC 61204-7)

класс защиты оборудования

класс I

ток утечки

● макс.

3,5 mA

степень защиты IP

IP20

ЭМС

стандарт

● для излучения помех

EN 55022 класс B

● для ограничения сетевых гармоник

EN 61000-3-2

● для помехоустойчивости

EN 61000-6-2

нормы, спецификации, допуски

сертификат соответствия

● маркировка CE

Да

● допуск UL

Да; cULus-Listed (UL 508, CSA C22.2 No. 107.1), File E197259

● допуск EAC

Да

● Regulatory Compliance Mark (RCM)

Да

● NEC Class 2

Нет

вид сертификации

● сертификат CB

Да

среднее время между отказами (MTBF) при 40 °C

1 200 000 h

нормы, спецификации, допуски опасные окружающие условия

сертификат соответствия

● МЭК Ex

Нет

● ATEX

Нет

● допуск ULhazloc

Нет

● допуск FM

Нет

нормы, спецификации, допуски классификация судов

допуск для судостроения

Нет

общество классификации судов

● American Bureau of Shipping Europe Ltd. (ABS)

Нет

● Bureau Veritas (BV)

Нет

● Det Norske Veritas (DNV)

Нет

● Регистр судоходства Ллойда (LRS)

Нет

окружающие условия

окружающая температура

● при эксплуатации

-25 ... +70 °C; Снижение номинальных значений > 60 В: 2%/°K

● при транспортировке

-40 ... +85 °C

● при хранении

-40 ... +85 °C

экологическая категория согласно МЭК 60721

Климатический класс 3K3, 5 ... 95% без конденсации

способ подключения

исполнение электрического соединения

винтовой зажим

● на входе

L1, N, PE: по 1 винтовому зажиму для 0,5 ... 2,5 мм² одно-/тонкопроволочный

● на выходе

+, -: по 2 винтовых зажима для 0,5 ... 2,5 мм² одно-/тонкопроволочный

● для вспомогательных контактов

Контрольные сигналы, управляющие входы: винтовые клеммы для 0,14 ... 1,5 мм², одно-/тонкожильные

механические характеристики

ширина × высота × глубина корпуса

42 × 125 × 135 mm

монтажная ширина × монтажная высота

42 mm × 225 mm

необходимое расстояние

● вверху

50 mm

● внизу

50 mm

● слева

0 mm

● справа

0 mm

вид креплений

защёлкивается на профильной шине EN 60715 35x7,5/15

● монтаж на DIN-рейку

Да

● монтаж на профильной шине для S7

Нет

● настенный монтаж

Нет

секционируемый корпус

Да

масса нетто

0,55 kg

дополнительная информация веб-ссылки

интернет-ссылка

● на веб-страницу: ассистент выбора TIA Selection Tool

https://www.siemens.com/tstcloud

● на веб-страницу: источники питания

https://siemens.com/sitop

● на веб-сайт: менеджер скачивания CAx

https://siemens.com/cax

● на веб-сайт: Industry Online Support

https://support.industry.siemens.com

дополнительные сведения

прочие указания

Технические характеристики соответствуют при номинальных значениях входного напряжения и окружающей температуры +25 °C (при отсутствии иных указаний)

сведения о безопасности

информация о безопасности
