    6EP4134-3AB00-1AY0 блоки питания Siemens

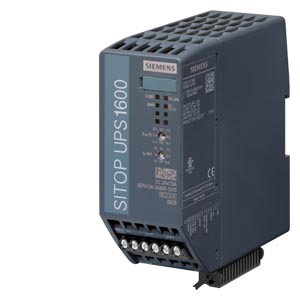

    6EP4134-3AB00-1AY0

    SITOP UPS1600 10A USB БЛОК БЕСПЕРЕБОЙНОГО ЭЛЕКТРОПИТАНИЯ С USB-ИНТЕРФЕЙСОМ ВХОД: DC 24 V ВЫХОД: DC 24 V/10 A

    Таблица выбора источников питания 6EP41343AB001AY0

    Подробнее о блоках питания серии SITOP

    Технические характеристики 6EP41343AB001AY0

    SITOP UPS1600 DC 24 V/10 A, USB
    SITOP UPS1600 10A USB БЛОК БЕСПЕРЕБОЙНОГО ЭЛЕКТРОПИТАНИЯ С USB-ИНТЕРФЕЙСОМ ВХОД: DC 24 V ВЫХОД: DC 24 V/10 A
    Вход
    Напряжение питания при постоянном токе номинальное значение 24 V
    форма кривой напряжения на входе постоянный ток
    Вход диапазон напряжений 22 постоянного тока ... 29 В
    регулируемый параметр срабатывания, напряжение для буферного подключения предварительно установленный 22,5 V
    регулируемый параметр срабатывания, напряжение для буферного подключения 21 ... 25 V; регулировка: пост. ток 21 В, 21,5 В, 22 В, 22,5 В, 23 В, 24 В, 25 В или с помощью ПО
    Входной ток при номинальном значении входного напряжения 24 В номинальное значение 14 A; при макс. токе зарядки (3 A)
    Резервное питание при исчезновении напряжения сети
    вид накопителя энергии с аккумуляторными батареями
    исполнение перехода на резервный источник питания Область регулирования с помощью поворотного кодового переключателя: 0,5 мин, 1 мин, 2 мин, 5 мин, 10 мин, 20 мин, макс. буферное время, или с помощью ПО
    Зарядный ток
    1 0,1 A
    2 3 A
    регулируемый зарядный ток максимальное примечание Автоматически, в зависимости от батарейного модуля
    Выход
    Выходное напряжение
    при нормальном режиме эксплуатации при постоянном токе номинальное значение 24 V
    при буферном режиме при постоянном токе номинальное значение 24 V
    формула для выходного напряжения Ue - ок. 0,01 x I
    время задержки пуска типовое 60 s
    время нарастания напряжения выходного напряжения типовое 60 ms
    Выходное напряжение при буферном режиме при постоянном токе 19 ... 28,5 V
    Выходной ток
    номинальное значение 10 A
    при нормальном режиме эксплуатации 0 ... 30 A
    при буферном режиме 0 ... 30 A
    Пиковый ток 30 A
    Характеристика выхода с защитой от коротких замыканий да
    Исполнение защиты при коротком замыкании Ограничение до 3 x Inenn для 30 мс/мин; проводность 1,5 x Inenn для 5 сек/мин
    отдаваемая активная мощность типовое 240 W
    Коэффициент полезного действия
    Коэффициент полезного действия [%]
    при номинальном значении выходного напряжения при номинальном значении выходного тока типовое 97,7 %
    при режиме работы от аккумулятора типовое 97,7 %
    Мощность потерь [Вт]
    при номинальном значении выходного напряжения при номинальном значении выходного тока типовое 5,6 W
    при режиме работы от аккумулятора типовое 5,6 W
    Защита и контроль
    Функция продукта
    защита от перепутывания полярности накопителя энергии да
    защита от перепутывания полярности против входного напряжения с перепутанной полярностью да
    Сигнализация
    Исполнение индикации
    для нормальной эксплуатации Нормальный режим: Светодиод зелёный (o.k.), беспотенциальный переключающий контакт "Bat/o.k." в положении "o.k." ("o.k." означает: напряжение подающего блока питания больше порога подключения, установленного на модуле DC-USV); буфер не готов: Светодиод красный (Прерывание), беспотенциальный переключающий контакт "Прерывание/Bat" в положении "Прерывание"; необходима замена аккумулятора: Светодиод красный (Прерывание), беспотенциальный переключающий контакт "Прерывание/Bat" переключается при частоте ок. 0,25 Гц; накопитель энергии > 85 %: Светодиод зелёный (Bat>85%), беспотенциальный замыкающий контакт "Bat>85" закрыт; допустимая нагрузочная способность контактов: 60 В/1 A постоянного тока или 30 В /1 A переменного тока
    для буферного режима буферный режим: Светодиод жёлтый (Bat), беспотенциальный переключающий контакт "o.k./Bat" в положении "Bat"; предупреждение: напряжение аккумулятора < напряжения постоянного тока 20,4 В: Светодиод красный (Прерывание), беспотенциальный переключающий контакт "Прерывание/Bat" в положении "Прерывание"; накопитель энергии > 85 %: Светодиод зелёный (Bat>85%), беспотенциальный замыкающий контакт "Bat>85" закрыт
    Интерфейсы
    Компонент продукта ПК-интерфейс да
    Исполнение интерфейса USB
    Безопасность
    Разделение потенциалов между входом и выходом нет
    Класс зашиты оборудования класс III
    Сертификат соответствия
    CE да
    в качестве сертификации для США cULus-Listed (UL 508, CSA C22.2 No. 107.1), File E197259
    относительно ATEX IECEx Ex nA nC IIC T4 Gc; cCSAus (CSA C22.2 No. 213-M1987, ANSI/ISA-12.12.01-2013) Class I, Div. 2, Group ABCD, T4
    C-TIC да
    вид сертификации CB-сертификат да
    Морская упаковка GL, ABS
    Степень защиты IP IP20
    Электромагнитная совместимость
    Стандарт
    для излучения помех EN 55022 класс B
    для помехоустойчивости EN 61000-6-2
    Технические данные
    Температура окружающей среды
    во время эксплуатации -25 ... +70 °C; при естественной конвекции (естественная конвекция)
    во время транспортировки -40 ... +85 °C
    во время хранения -40 ... +85 °C
    экологическая категория согласно IEC 60721 Климатический класс 3K3, без конденсации
    Механика
    Исполнение электрического подключения винтовой зажим
    на входе 24 В постоянного тока: 2 винтовых зажима для 0,2 ... 6 мм/24 ... 13 AWG
    на выходе 24 В постоянного тока: 2 винтовых зажима для 0,2 ... 6 мм/24 ... 13 AWG
    для аккумуляторного модуля 24 В постоянного тока: 2 винтовых зажима для 0,2 ... 6 мм/24 ... 13 AWG
    для цепи тока управления и статусного сообщения 14 винтовых зажимов для 0,2 ... 1,5 мм/24 ... 16 AWG
    Ширина корпуса 50 mm
    Высота корпуса 125 mm
    Глубина корпуса 125 mm
    соблюдаемое расстояние
    вверху 50 mm
    внизу 50 mm
    слева 0 mm
    справа 0 mm
    вес-нетто 0,4 kg
    Характеристики продукта корпуса секционируемый корпус да
    Вид крепления защёлкивается на профильной шине EN 60715 35x7,5/15
    электрические принадлежности Аккумуляторный модуль
    Среднее время между отказами (MTBF) при 40 °C 364 153 h
    Условное обозначение согласно DIN EN 81346-2 T
    прочие указания Технические характеристики соответствуют при номинальных значениях входного напряжения и окружающей температуры +25 °C (при отсутствии иных указаний)
